Qundis - Smartbox Inbetriebnahme
III
Wandmontage
Achtung
Vergewissern Sie sich vor Bohrungen, dass keine Leitungen Rohre
o.ä. im Bereich der Bohrlöcher verlegt sind.

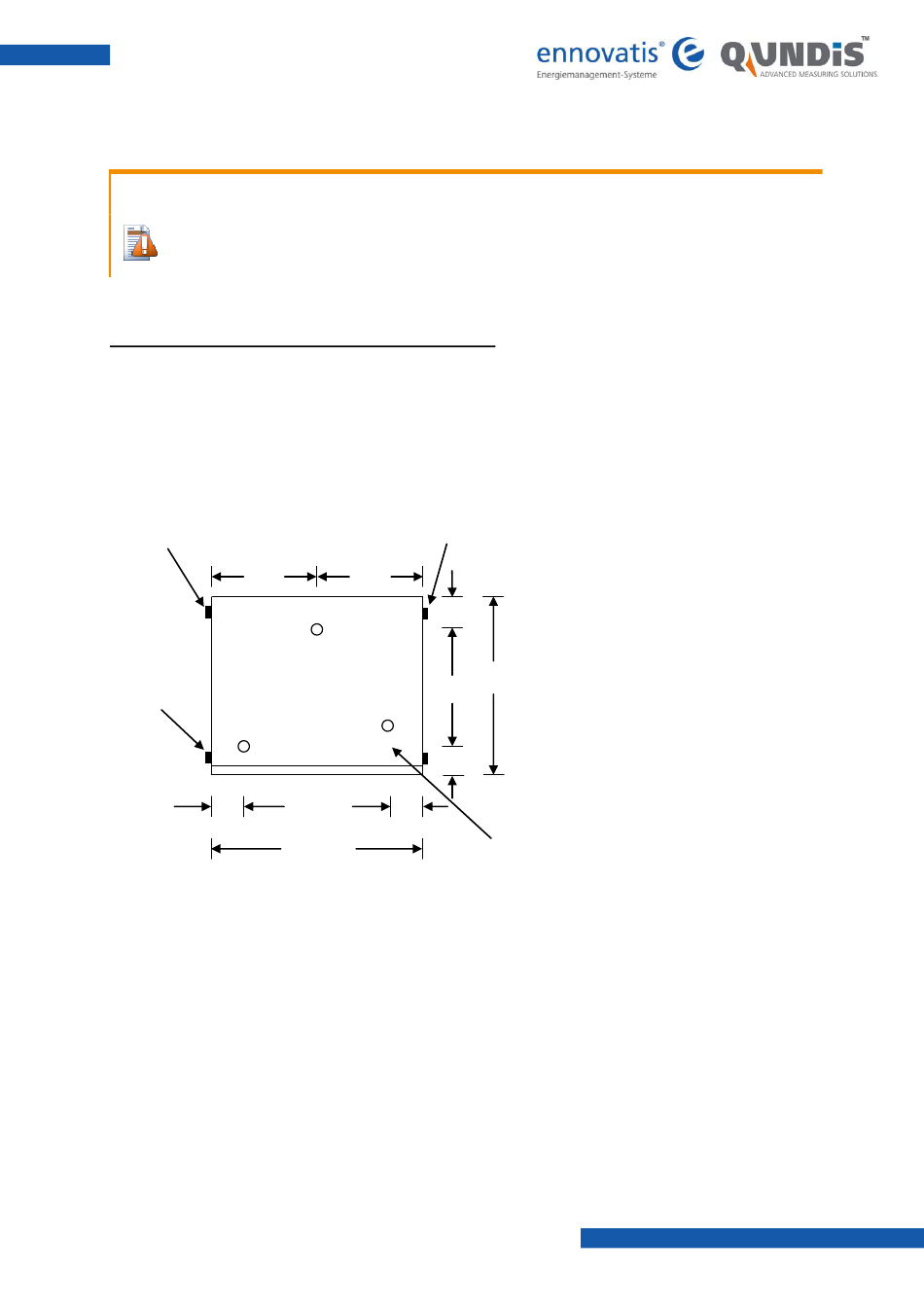

Smartbox Standard IP20-Wandmontage
Das Gehäuse hat folgende Maße: ca. 226 x 210 x 70 mm (BxHxT).
Zur Befestigung der Smartbox werden die 3 vorhandenen Gehäuse-Löcher ver-
wendet. Dazu die 2 unteren Gehäuseschrauben herausdrehen und den
Gehäusedeckel öffnen, um die unteren Befestigungslöcher freizulegen.
Gehäuseschraube oben
11,3 cm
Gehäuseschraube
unten
3,3 cm
Die obere Befestigung ist als Einhängeöse ausgeführt (Gehäusedicke ca. 1 mm).
Die Smartbox Standard wird mit 4 montierten Gehäuseschrauben ausgeliefert. Es
sind zur Montage lediglich die unteren beiden Schrauben zu lösen, da die Lichtlei-
ter nur für Öffnung des Gehäusedeckels unten vorgesehen sind. Deshalb dürfen
die oberen Schrauben nicht gelöst werden.
Zu Arbeiten an der montierten Smartbox lässt sich der Gehäusedeckel nach De-
montage der unteren beiden Schrauben mit der beigelegten Montagehilfe
(Drahtbügel, Länge ca. 25 cm) aufklappen.
© 2012 ennovatis GmbH
Gehäuseschraube oben
11,3 cm
2,6 cm
16 cm
Gehäuse-
rückseite
3,3 cm
16 cm
22,6 cm
Die Box ist mittels 3 geeigneter
Schrauben und Dübel, je nach
Untergrund und Material,
21 cm
sicher und stabil zu befestigen.
Durchmesser
Haltelaschen Box ca. 5 mm
