1. Installieren Sie den M-Bus Pegelwandler und stellen Sie die serielle Ver-
bindung zwischen Pegelwandler und der „FIELD 2" Schnittstelle der
Smartbox her.
2. Verbinden Sie den M-Bus mit allen Netzwerkknoten. Beachten Sie dabei
die maximale Anzahl von 1024 Endgeräten!
Hinweis
Befindet sich im Feld nur ein Netz kann dieses wenn im WTT (Netz-
werkknoten) eine Schnittstellenkarte RS232 vorhanden ist auch di-
rekt an Field 2 angeschlossen werden.

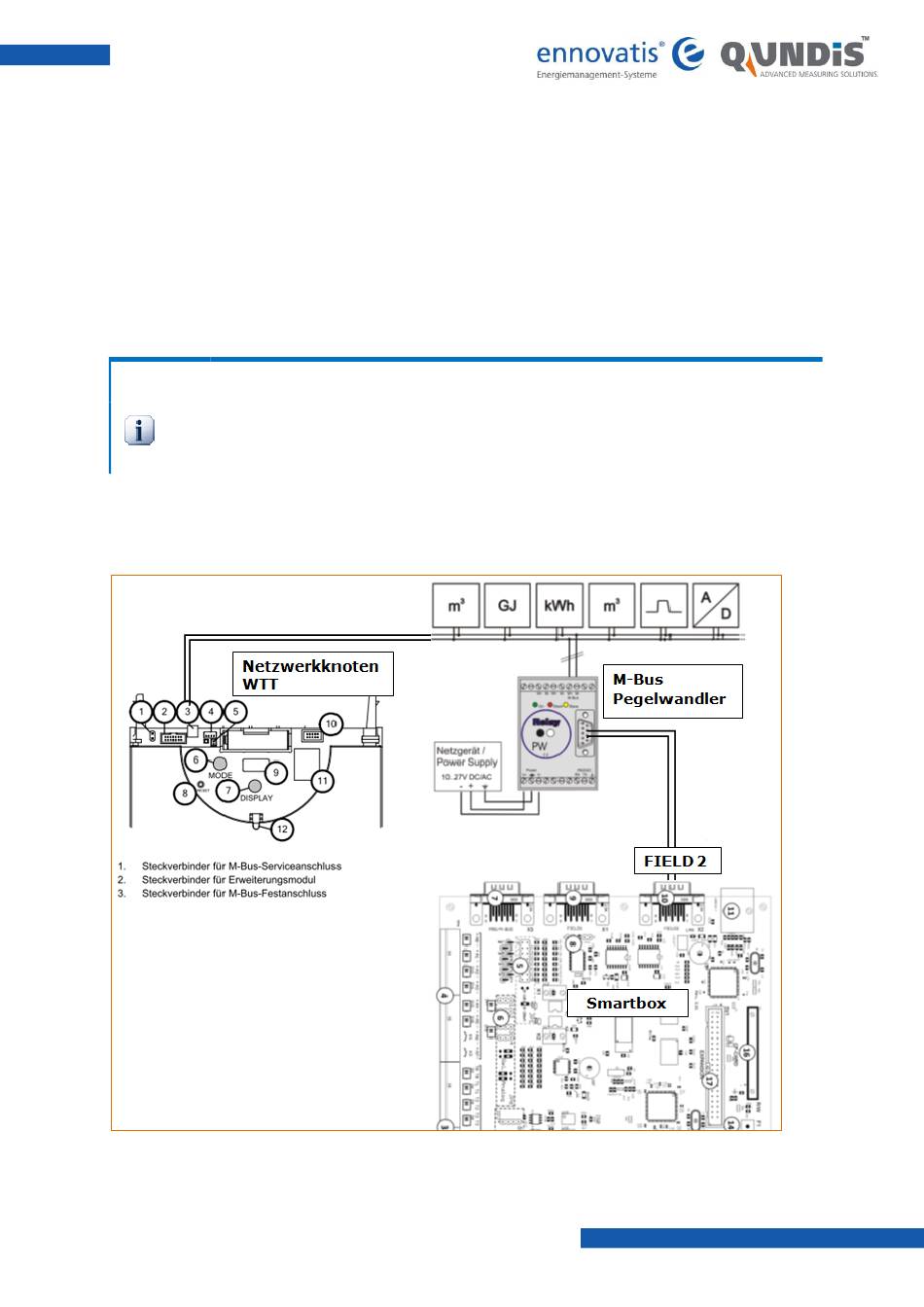

Anschluss-Skizze:
