Qundis - Smartbox Inbetriebnahme
Dazu die unteren beiden Gehäuseschrauben entfernen und den Gehäusedeckel
aufklappen. Nun auf einer Seite der Smartbox - von außen - ein Ende der Monta-
gehilfe in die Bohrung mit Gewinde für die untere Gehäuseschraube in der
Smartbox Bodenplatte einführen.
Dann das andere Ende der Montagehilfe in die Bohrung für die untere Schraube
im aufgeklappten Gehäusedeckel einführen.
IP65-Smartbox-Wandmontage
Das IP65-Gehäuse hat in der Normal-Ausführung folgende Maße: ca. 380 x 380 x
210 mm (BxHxT)

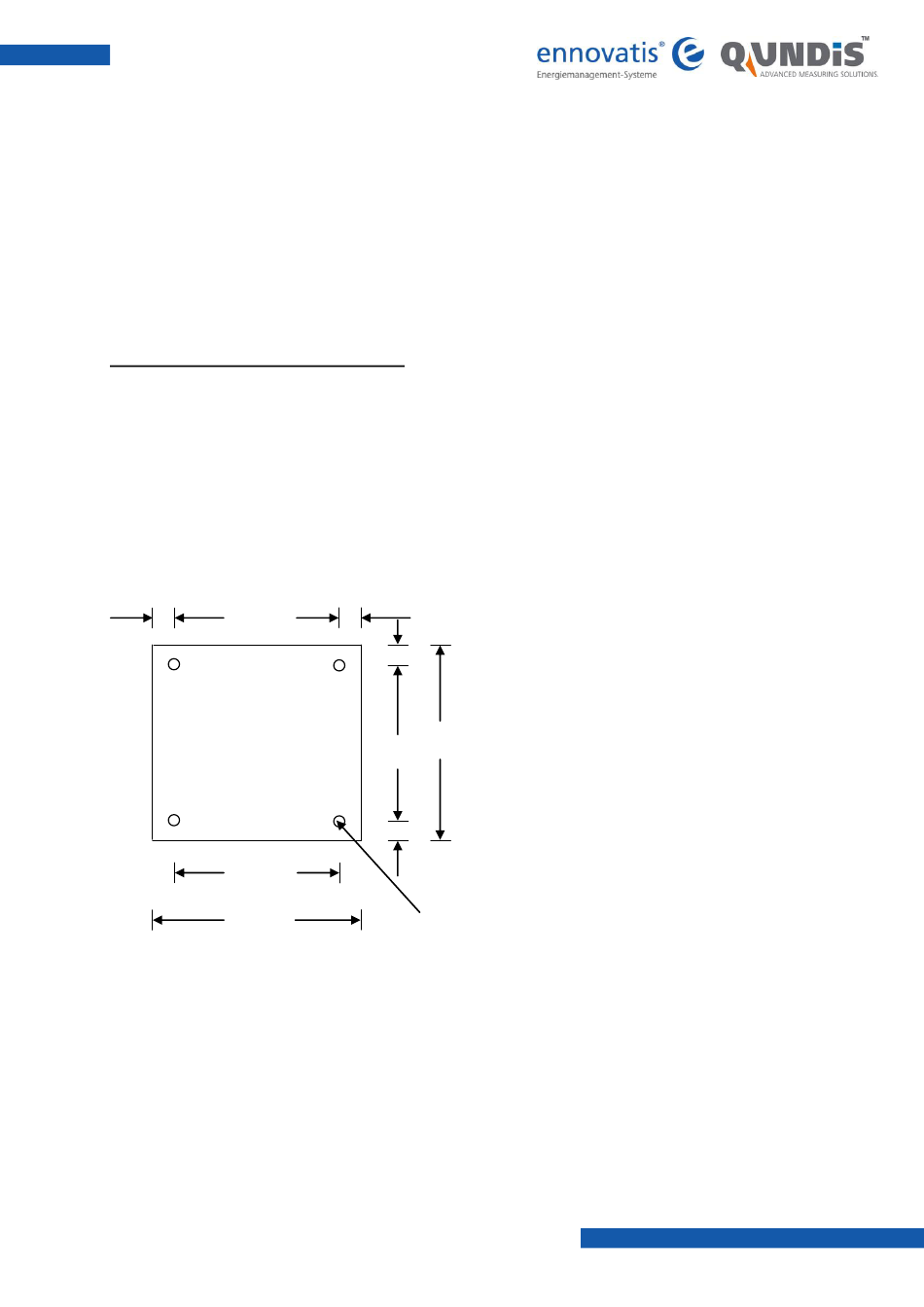

Zur Befestigung der Smartbox werden die 4 vorhandenen Gehäuselöcher ver-
wendet. Dazu nehmen Sie den rechten Kabelkanaldeckel ab, um alle Befesti-
gungslöcher freizulegen.
2 cm
Gehäuse-
rückseite
34 cm
38 cm
Bitte beachten Sie bei Sonderbestellungen die Maße des gelieferten IP65-
Gehäuses.
© 2012 ennovatis GmbH
2 cm
2 cm
Die Box ist mittels 4 geeigneter
Schrauben und Dübel, je nach
Untergrund und Material,
38 cm
sicher und stabil zu befestigen.
34 cm
2 cm
Durchmesser
Haltelaschen Box
ca. 8,2 mm
