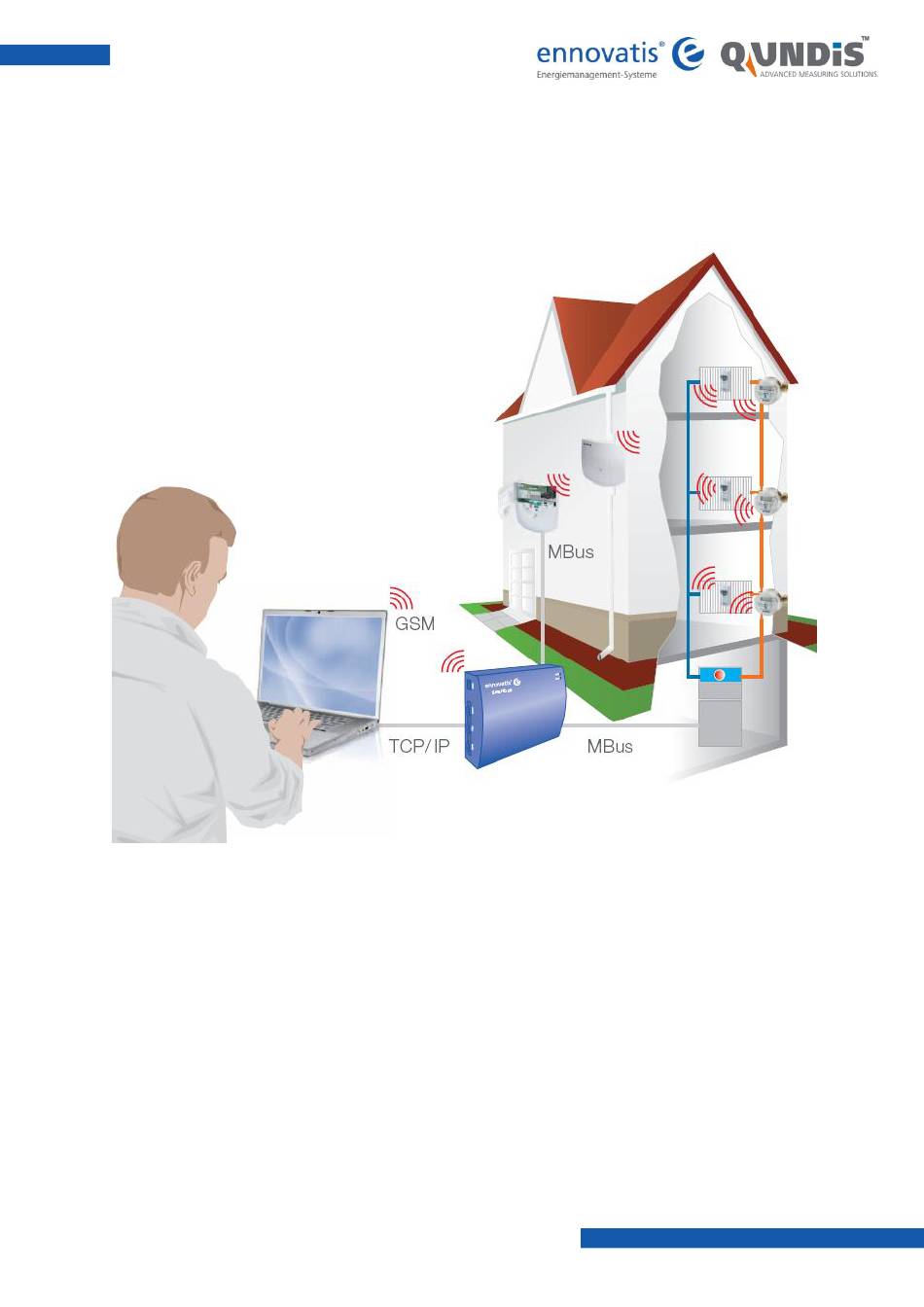

- Seite 1 Qundis - Smartbox Inbetriebnahme Qundis - Smartbox Inbetriebnahme © 2012 ennovatis GmbH...
- Seite 2 Qundis - Smartbox Inbetriebnahme © 2012 ennovatis GmbH...
-
Seite 3: Inhaltsverzeichnis
Der Anwendungs - Assistent ............18 Arbeitsbereich, Gebäude und Gerät anlegen ........19 Verbindungsaufbau ................ 20 Erforderliche Grundeinstellungen bei Erst - Inbetriebnahme ....20 Q - AMR Konfiguration in der Smartbox ..........22 Sicherheit - Zugriffsschutz konfigurieren .......... 22 Einrichtung ................... 23 Geräteverwaltung ................26 FAQ .................... -
Seite 4: Montage - Und Inbetriebnahme Voraussetzungen
Qundis - Smartbox Inbetriebnahme 1. Montage - und Inbetriebnahme Voraussetzungen Für die Inbetriebnahme einer Smartbox in Verbindung mit einem oder mehreren Qundis Netzwerkknoten (WTT) werden folgende Dinge benötigt bzw. sind zu be- achten: Qundis Netzwerknoten mit M-Bus Schnittstelle. Die Summe aller Geräte ... -
Seite 5: Installation Feldebene
Während eines Gewitters keine Installation vornehmen. Vor Arbeiten am elektrischen Teil der Anlage sicherstellen, dass jegliche Stromversorgung abgeschaltet ist. Hinweis Die Smartbox ist nicht zugelassen für die Anwendung als lebens- unterstützende Vorrichtung, in sicherheitsrelevanten Systemen oder anderen lebenswichtigen Einrichtungen. Beispiele: Feuermelder, Reaktorüberwachung, medizinische Geräte, Fluggeräte... -
Seite 6: Montage Smartbox
Eine CD mit der Smartbox-Software und Dokumentation RJ-45-Cross-Over-Patch-Kabel für die Anbindung der Smartbox an den PC Montagematerial Die PC-Anbindung kann auch mittels eines zusätzlichen Moduls via analog Mo- dem, ISDN, GSM erfolgen. Weitere Informationen finden Sie im Smartbox Hand- buch. © 2012 ennovatis GmbH... - Seite 7 2x für angeschraubter Kabelflansch Platte) ennovatis Schraubendreher 1x Netzkabel Die Smartbox wird in einem Schaltschrank geliefert, der den IP65 Standard er- füllt (optional abschließbar, Schloss ist IP34). Zusätzlich können optionale Geräte (z.B. M-Bus, Feldbus) auf der integrierten Tragschiene befestigt oder auf den vorhandenen Steckplätzen der Platine (z.B.
- Seite 8 Betriebsbedingungen TIPP Bitte wählen Sie den Standort der Smartbox sorgfältig aus. Beachten Sie, dass für den Betrieb der Smartbox ein Anschluss 230V~ erfor- derlich ist und gegebenenfalls eine Kommunikationsmöglichkeit zur Fernauslesung z.B. über ISDN benötigt wird. Empfohlene Montagehöhe: mind. 50 cm, max. 150 cm Unterkante Schrank bzw.
-
Seite 9: Wandmontage
Öffnung des Gehäusedeckels unten vorgesehen sind. Deshalb dürfen die oberen Schrauben nicht gelöst werden. Zu Arbeiten an der montierten Smartbox lässt sich der Gehäusedeckel nach De- montage der unteren beiden Schrauben mit der beigelegten Montagehilfe (Drahtbügel, Länge ca. 25 cm) aufklappen. - Seite 10 Qundis - Smartbox Inbetriebnahme Dazu die unteren beiden Gehäuseschrauben entfernen und den Gehäusedeckel aufklappen. Nun auf einer Seite der Smartbox - von außen - ein Ende der Monta- gehilfe in die Bohrung mit Gewinde für die untere Gehäuseschraube in der Smartbox Bodenplatte einführen.
-
Seite 11: Zuleitungen Smartbox Ip65
Qundis - Smartbox Inbetriebnahme Zuleitungen Smartbox IP65 Abbildung 1 IP65-Schrank Achtung Es ist darauf zu achten, dass die Zulei- Platine tungen spannungslos sind. Hinweis Kabelkanal Die Zuleitungskabel sind von unten ein- zuführen und mittels PG- Verschraubun- Erdungsschiene gen zu schließen. - Seite 12 Qundis - Smartbox Inbetriebnahme Die Schirme sämtlicher abgeschirmter Leitungen sind mittels Schirmklemmen großflächig auf eine geerdete Schirm-schiene zu legen. Sämtliche ein-geführten Kabel gut lesbar mit der Kabelnummer laut Stromlaufplan mittels Kabelbinder kennzeichnen. Die Kabel sicher befestigen, ev. mittels Kabelbinder. Smartbox Standard...
-
Seite 13: Anbindung Netzwerkknoten
Qundis - Smartbox Inbetriebnahme Anbindung Netzwerkknoten 1. Installieren Sie den M-Bus Pegelwandler und stellen Sie die serielle Ver- bindung zwischen Pegelwandler und der „FIELD 2“ Schnittstelle der Smartbox her. 2. Verbinden Sie den M-Bus mit allen Netzwerkknoten. Beachten Sie dabei die maximale Anzahl von 1024 Endgeräten! -
Seite 14: Parametrierung Netzwerkknoten
Qundis - Smartbox Inbetriebnahme Parametrierung Netzwerkknoten … wird nach der Schulung am 15.03. in die Unterlagen aufgenommen. © 2012 ennovatis GmbH... -
Seite 15: Softwareinstallation
Tragen Sie nun Ihren Benutzername und ggf. die Organisation in die Textfelder ein. Klicken Sie auf „Weiter“ um fortzufahren. Als nächstes erscheint die Abfrage nach dem Zielordner, in welchen Sie den Smartbox-Manager speichern möchten. Nach der Auswahl klicken Sie wiederum auf „Weiter“. -
Seite 16: Verbindungsaufbau Notebook - Smartbox
CROSS-OVER PATCH-Kabel verwendet werden. * Die beiden Steckerenden eines Crosskabels, bei welchem alle Adern getauscht sind Beispiel „Orange“. Alternativ kann die Verbindung zur Smartbox auch über ein Netzwerk hergestellt werden. Hierzu verwenden Sie bitte ein gewöhnliches Netzwerkkabel. © 2012 ennovatis GmbH... - Seite 17 (XXX ist dabei eine Zahl von 1-254 ohne die 190). Stellen Sie außerdem die Subnetzmaske auf 255.255.255.0 ein. Wenn Sie anschließend die Smartbox in ein Netzwerk stellen möchten, haben Sie die Möglichkeit die Einstellung von statischer IP Adresse auf DHCP zu ändern.
-
Seite 18: Smartbox - Manager
Umschalt- Tableiste Nachrich- Umschalt- tenfenster Tableiste Statuszeile Wenn Sie den Smartbox-Manager zum ersten Mal nach der Installation öffnen, erscheint der Anwendungsassistent. Der Anwendungs - Assistent Dieser führt Sie durch den Smartbox-Manager. Bei der Auswahl „Schnell“ werden durch wichtigsten Programmpunkte geführt. Wählen Sie „Ausführlich“, werden Sie durch... -
Seite 19: Arbeitsbereich, Gebäude Und Gerät Anlegen
Eigenschaften“. Tragen Sie für das Gebäude einen Namen ein. Weitere Einträge, wie eine Beschreibung oder Ortsangaben, können zusätzlich gemacht werden. Mit einem rechten Mausklick auf das Gebäudesymbol können Sie eine Smartbox hinzufügen. Wählen Sie dazu entweder „Neues Gerät“ oder „Gerät suchen“ aus. -
Seite 20: Verbindungsaufbau
Qundis - Smartbox Inbetriebnahme Die gefundene Smartbox kann markiert und dann direkt zum Gebäude über- nommen werden. Außerdem werden Netzwerkdaten, wie z. B. die TCP/IP- Adresse, der gefundenen Smartbox angezeigt. Verbindungsaufbau Die Smartbox ist nun im Szenariobrowser gelistet. Um eine Verbindung zur Smartbox aufzubauen, führen Sie einen Doppelklick auf Smartbox-Symbol aus. - Seite 21 Nicht repräsentative Messdaten, die z. B. vor oder während der Kalibrie- rung aufgezeichnet worden sind, können über „Extras“ „Messdaten löschen“ aus dem Speicher der Smartbox gelöscht werden. Speichertiefe Mit Hilfe der Funktion „Speichertiefe“ ist es möglich sich die Reichweite des internen Speichers anzeigen zu lassen.
-
Seite 22: Q - Amr Konfiguration In Der Smartbox
Zugriffen zu schützen. Setzen Sie daher immer ein Administrationskennwort unter „Gerät/ Zugriffsrech- te/ Administratorkennwort setzten …“. Damit die Qundis Software ACS26 auf die Smartbox Zugriff erhält, müssen Sie unter „Gerät/Zugriffsrechte/Webzugriff ändern …“ einen Benutzernamen und ein Kennwort festlegen. -
Seite 23: Einrichtung
Qundis - Smartbox Inbetriebnahme Einrichtung Die Menüpunkte unter „Extras/HKV-Geräte“ müssen aktiv sein. Kontrollieren Sie ggf. ob die korrekte Firmware installiert ist. Es muss die Firmwareoption „WT“ vorhanden sein. Kontrollieren Sie unter „Extras/ Lizenzver- waltung“ ob die notwendige „WT“ Lizenz installiert ist. - Seite 24 600 ms und die Anzahl der Versuche je Adresse auf 1 ein. Diese Einstellung kön- nen Sie über den Button „Schnell“ direkt wählen. Bestätigen Sie die Einstel- lungsänderung mit „OK“. Starten jetzt Suchvorgang Menüpunkt „Extras/HKV- Geräte/Scannen“. Sie können den Suchvorgang im Reiter „Smartbox“ (unten rechts neben Nachrichten) beobachten. © 2012 ennovatis GmbH...
- Seite 25 Qundis - Smartbox Inbetriebnahme Gefundene Geräte können Sie unmittelbar – noch während des Suchvorganges – unter „Extras/HKV Geräte/Verwalten …“ einsehen. Dazu wählen Sie bitten den Button „Einlesen“. Wichtig Es werden nur Geräte mit der Herstellerkennung „LSE“ angelegt. Alle anderen Geräte werden in der herkömmlichen Programmierung an- gelegt.
-
Seite 26: Geräteverwaltung
Werden einzelne Geräte deaktiviert oder getauscht, sind also nicht mehr lesbar, so werden diese in der Spalte „Fehler“ lila markiert. Diese können Sie einzeln markieren und mit dem roten Kreuz löschen. Mit „Übernehmen“ können Sie die geänderte Liste wieder auf die Smartbox übertragen. © 2012 ennovatis GmbH... -
Seite 27: Faq
Qundis - Smartbox Inbetriebnahme 7. FAQ Netzwerkverbindung geht nicht: Überprüfen Sie ob: Kann über den Smartbox Manager Verbindung aufgenommen werden? Ist die aktuelle TCP/IP- Konfiguration korrekt? Hinweis Die Einstellungen sind über den Smartboxmanager bei bestehender Verbindung zur Smartbox einsehbar. Mit „Ein- lesen“... -
Seite 28: Gsm Modem Kann Nicht Angerufen Werden
Ist die PIN korrekt? Hinweis Die Einstellungen sind über den Smartboxmanager bei bestehender Verbindung zur Smartbox einsehbar. PIN im Klartext anzeigen las- sen. Funktioniert die SIM Karte in einem Telefon? Ist Empfang nach Prüfung der SIM-Karte mit einem Handy am Ort der An- ... -
Seite 29: Q-Amr: Es Werden Keine Geräte Gefunden
(Extras/HKV Geräte/Scannen)? Eine aktive Suche erkennt man wenn am Pegelwandler die Slave LED kurz leuchtet. Des Weiteren kann die Suche im Reiter „Smartbox“ beobachtet werden. Rufen die den Support an, falls Sie alle Fragen mit Ja beantworten können. © 2012 ennovatis GmbH... -
Seite 30: Die Uhrzeit Bleibt Nach Einem Stromausfall Nicht Erhalten
Qundis - Smartbox Inbetriebnahme Die Uhrzeit bleibt nach einem Stromausfall nicht erhalten: Überprüfen Sie: Haben Sie den Batterieschutzstreifen entfernt? Hat die Batterie noch genügend Spannung (mindestens 2,8 Volt)? Steckt die Knopfzelle richtig herum in der Halterung? Rufen die den Support an, falls Sie alle Fragen mit Ja beantworten können. - Seite 31 Qundis - Smartbox Inbetriebnahme Notizen: © 2012 ennovatis GmbH...
- Seite 32 Qundis - Smartbox Inbetriebnahme Ihr Team von Unsere Anleitungen werden sorgfältig zusammengestellt, überprüft und ständig aktualisiert. Es wird keine Gewähr für fehlerhafte Informationen übernommen. Irrtümer vorbehalten. Ennovatis behält sich vor, jederzeit ohne Ankündigung technische Verbesserungen zur Funktion oder zum Design an Soft- und Hardwareprodukten vorzunehmen und Überarbeitungen der Anleitungen durchzuführen.
