Technische Unterlagen für die Rollladenmontage
in folgenden System:
AUFSATZSYSTEM Typ SKT (OPOTERM)
AUFSATZSYSTEM Typ SKT (OPOTERM) mit MOSKITO
2. Reihenfolge der Montage

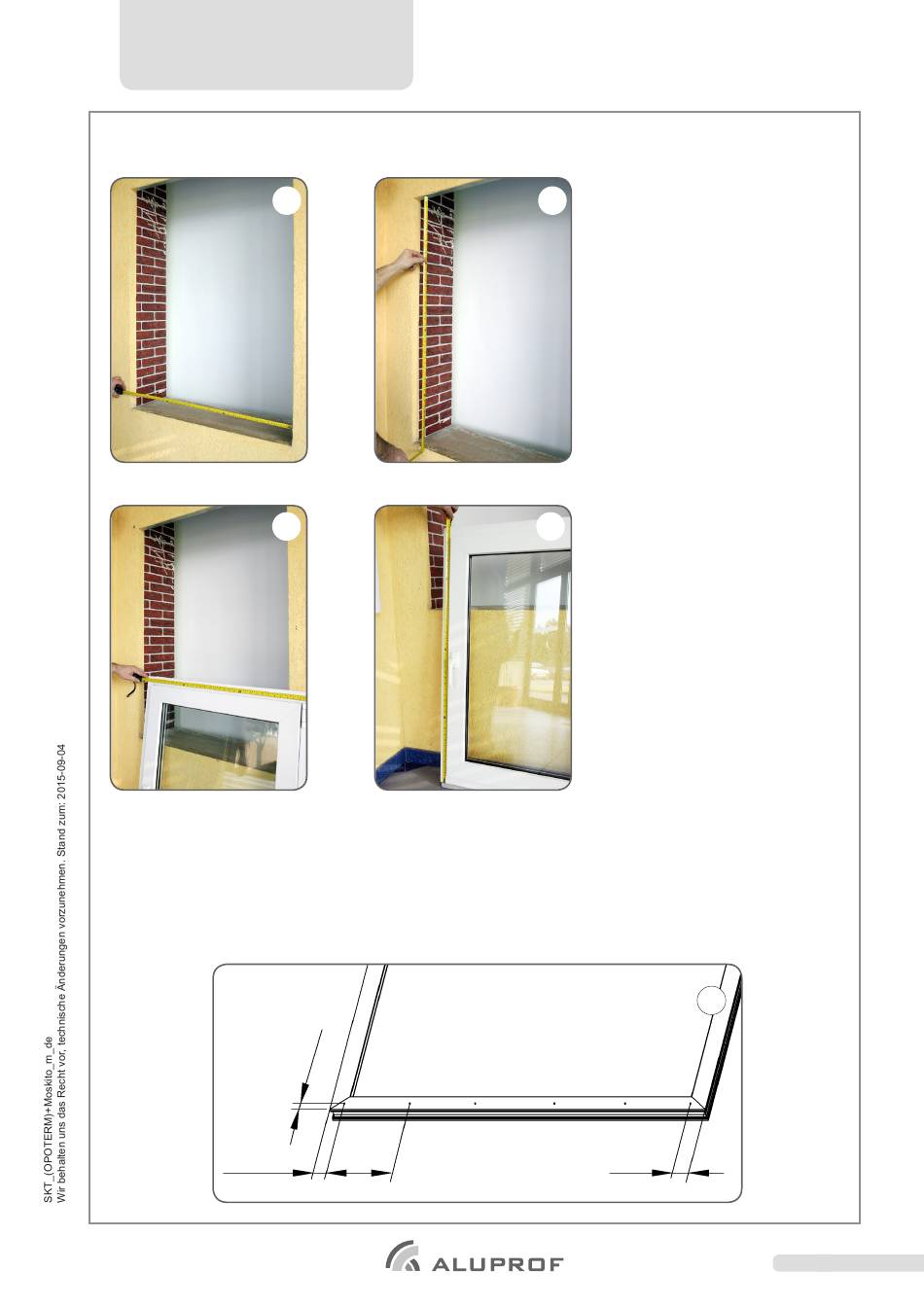

a) Maßüberprüfung: Breite und Höhe der Montageöffnung[8], [9].
8
b) Maßüberprüfung: Breite und Höhe des Fensters [10], [11].
10
c) Überprüfung der Führungsschienenmaße,
d) Die Stelle für die Nippelschrauben, die für die Montage von Führungsschienen auf dem Fensterrahmen oder Türrahmen
vorgesehen sind [12] anhand des unten aufgeführten Musters anzeichnen[13], [14], [15].
ANZAHL
= [(LÄNGE
SCHRAUBEN
- Bei der Montage der Rollläden auf einer PVC oder Holztür sollten die Nippelschrauben direkt auf dem Rahmen
angeschraubt werden.
- Bei der Montage der Rollläden auf einer Aluminiumtür sollte mit einem Bohrer Ø 2 - 2,5 mm die Öffnung für die
Nippelschrauben vorgebohrt werden.
ca. 50
– 1000) / 250] + 4 x ANZAHL der Führungsschienen
FÜHRUNGSSCHIENE
30
ca. 250
9
11
12
ca. 50
- 5 -
