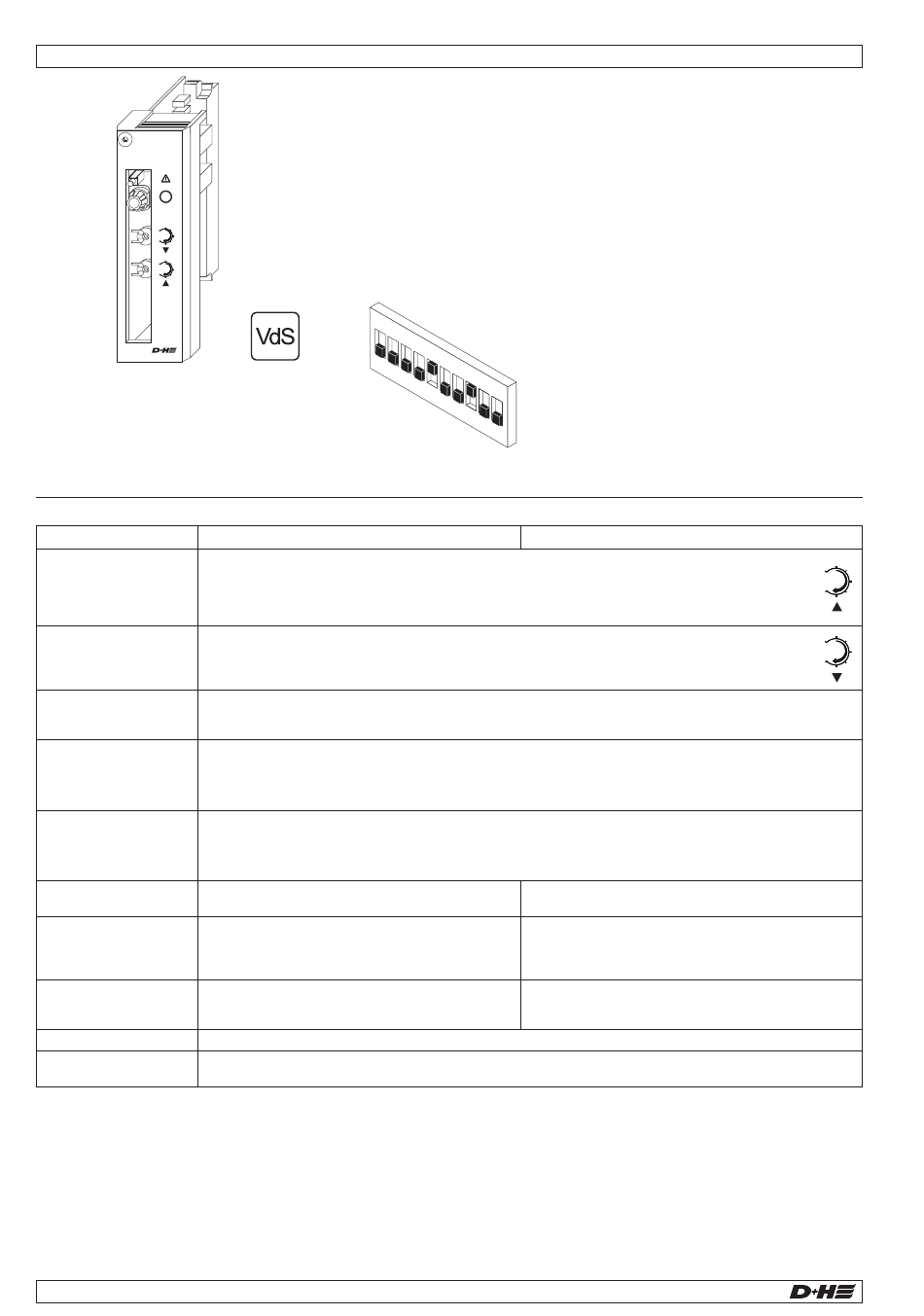

Gruppeneinschub Ge 628 (-L) V2; High-Speed-Funktion - D+H RZN 43xx-E Originalbetriebsanleitung

Gruppeneinschub GE 628 (-L) V2

GE
628 V2
M
F8,0A
2 15
min
45 30
20
2
sec
60 40
Kodierung GE 628 (-L) V2
Mit dem DIP-Schalter auf der Einschubplatine lassen sich folgende Funktionen einstellen.
GE 628 V2
DIP-Schalter 1 auf ON AUF-Laufzeitbegrenzung im Lüftungsbetrieb
Nur in Verbindung mit DIP-Schalter 5 auf ON (Speicherbetrieb in AUF-Richtung) möglich!
Mit dem Potentiometer kann die Laufzeit in AUF-Richtung begrenzt werden.
Wird der Lüftungstaster in AUF-Richtung betätigt, laufen die Antriebe/NRWG`s solange die
Laufzeit eingestellt ist.
DIP-Schalter 2 auf ON Lüftungszeitbegrenzung
Nur in Verbindung mit DIP-Schalter 4 auf ON (Speicherbetrieb in ZU-Richtung) möglich!
Mit dem Potentiometer kann die Lüftungszeit eingestellt werden.
Nach Ablauf der eingestellten Zeit fahren die Antriebe/ NRWG`s wieder automatisch zu.
DIP-Schalter 3 auf ON AUF- Nachtriggerung
Nur in Verbindung mit DIP-Schalter 1 auf ON (AUF-Laufzeitbegrenzung) möglich!
Wenn DIP-Schalter 1 auf ON geschaltet ist, kann die AUF-Laufzeitbegrenzung erneut nachgetriggert werden.
DIP-Schalter 4 auf ON Speicherbetrieb in ZU-Richtung
Lüftungstaster ▼ 1x kurz drücken > die Antriebe/ NRWG`s fahren bis in Endstellung zu.
DIP-Schalter 4 auf OFF Tastbetrieb in ZU-Richtung
Die Antriebe/ NRWG`s fahren nur so lange zu, wie der Lüftungstaster ▼ gedrückt wird.
DIP-Schalter 5 auf ON Speicherbetrieb in AUF-Richtung
Lüftungstaster ▲ 1x kurz drücken > die Antriebe/ NRWG`s fahren bis in Endstellung auf.
DIP-Schalter 5 auf OFF Tastbetrieb in AUF-Richtung
Die Antriebe/ NRWG`s fahren nur so lange auf, wie der Lüftungstaster ▲ gedrückt wird.
DIP-Schalter 6 auf ON Gruppe ZU bei Alarm
Bei Alarm fahren die Antriebe/ NRWG`s zu.
DIP-Schalter 7 auf ON Netzausfall-ZU
Nur in Verbindung mit DIP-Schalter 4 auf ON möglich!
Wenn die Netzversorgung ausfällt, laufen die
Antriebe/ NRWG`s zu.
DIP-Schalter 8 auf ON Alarm Nachtakten
Gemäß VdS 2581 wird der Rauchabzug innerhalb von
30 Minuten nachgetaktet. Intervallzeit 2 Minuten.
DIP-Schalter 9 auf ON Der Gruppeneinschub kann über Az Signale in AUF-Richtung angesteuert werden.
DIP-Schalter 10 auf ON Der Gruppeneinschub kann über Zz Signale in ZU-Richtung angesteuert werden.
(Bei Anschluss z.B. eines Regenmelders muss der Schalter auf ON stehen, da sonst kein „ZU-fahren" erfolgt.)
Achtung:
Wenn Gruppen-DIP-Schalter 8 auf ON, wird der Rauchabzug gemäß VdS 2581 30 Minuten lang alle 2 Minuten mit einem Impuls entsprechend
der eingestellten Alarmrichtung (DIP-Schalter 6) angesteuert. Hierzu muss der Antrieb blockadesicher gemäß VdS 2580 Absatz 4.7. sein. Alle
D+H-Antriebe erfüllen diese Voraussetzung. Anderenfalls ist der Gruppen-DIP-Schalter 8 auf OFF zu schalten.
8/20
RZN 43xx-E
Funktionen GE 628 V2:
- Zur Steuerung von RWA-Antrieben in Verbindung mit dem Linieneinschub LE 513
- Je Gruppeneinschub sind Antriebe bis max. 10A anschließbar
- RWA-Nachtakt-Funktion
- Anzeige von Gruppenstörung
- Netzausfall-ZU-Funktion
- Die Kombination mit weiteren Gruppen ist möglich
- Einstellbare Lüftungszeitbegrenzung und AUF-Laufzeibegrenzung
Funktionen GE 628-L V2:
- Zur Steuerung von Lüftungsantrieben
- Je Gruppeneinschub sind Antriebe bis max. 10A anschließbar
- Die Kombination mit weiteren Gruppen ist möglich
- Einstellbare Lüftungszeitbegrenzung und AUF-Laufzeibegrenzung
O N
1
2
3
4
5
6
DIP-Schalter
7
8
Werkseinstellung
9 1
Deutsch

High-Speed-Funktion:

Alle D+H-Antriebe mit einer RWA-
Schnelllauffunktion werden unterstützt. Im
täglichen Lüftungsbetrieb wird durch eine
geringere Motordrehzahl eine deutliche
Geräuschreduzierung erzielt. Im RWA-Fall
laufen die Antriebe - angesteuert über die
orange Überwachungsader - mit einer sehr
hohen Geschwindigkeit, um die definierte
0
Öffnungsposition in maximal 60 Sekunden zu
erreichen.
GE 628-L V2
- keine Funktion -
- Nur Funktion, wenn Zentrale
mit Notstrom versorgt ist -
- keine Funktion -
99.821.70 4.1/08/18
2 20
sec
60 40
15
2
min
45 30
