Arrow RMG1010 Montageanleitung Seite 25

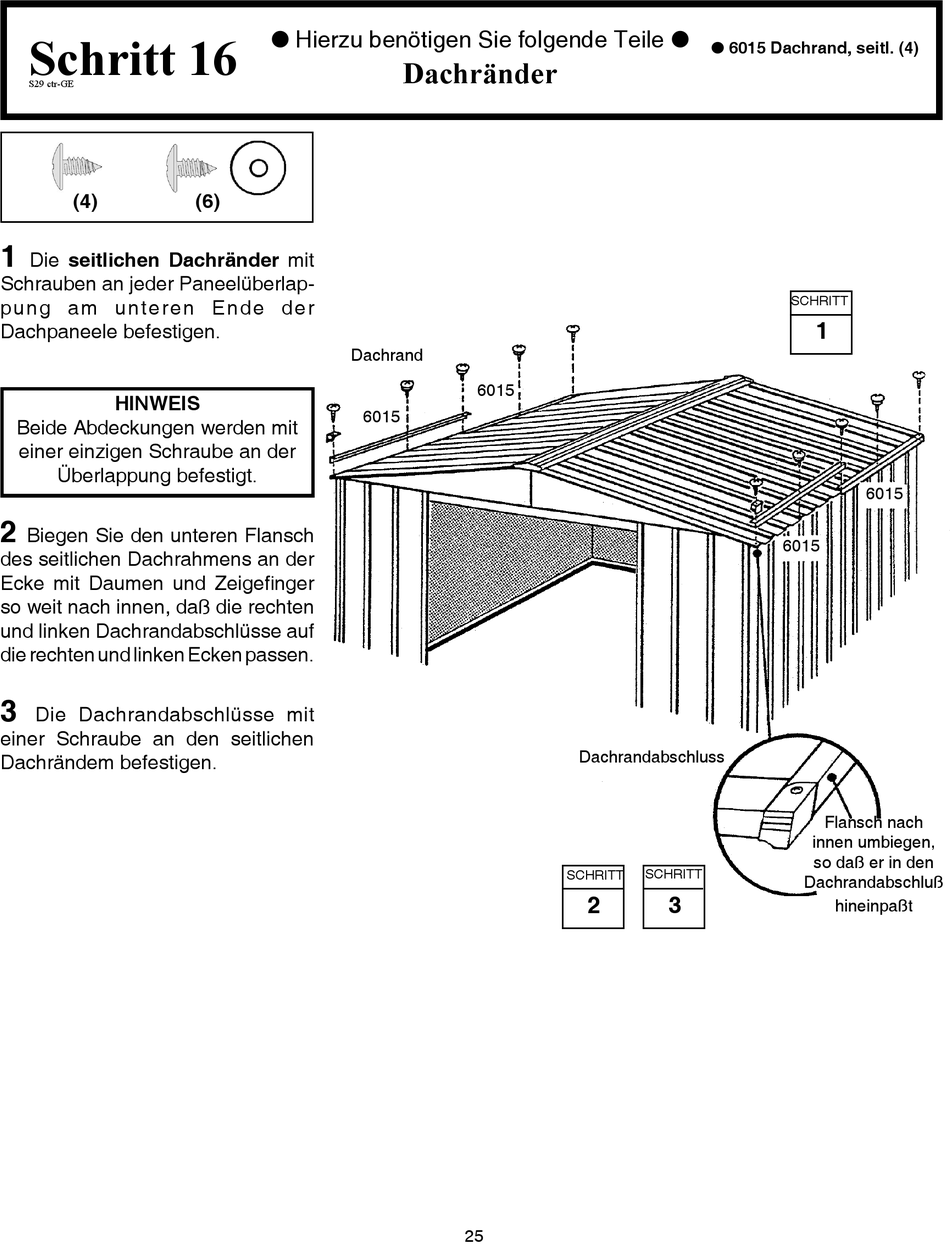

Schritt 16
S29 ctr-GE
(4)
1
Die seitlichen Dachränder mit
Schrauben an jeder Paneelüberlap-
pung am unteren Ende der
Dachpaneele befestigen.
HINWEIS
Beide Abdeckungen werden mit
einer einzigen Schraube an der
Überlappung befestigt.
2
Biegen Sie den unteren Flansch
des seitlichen Dachrahmens an der
Ecke mit Daumen und Zeigefi nger
so weit nach innen, daß die rechten
und linken Dachrandabschlüsse auf
die rechten und linken Ecken passen.
3
Die Dachrandabschlüsse mit
einer Schraube an den seitlichen
Dachrändem befestigen.
 Hierzu benötigen Sie folgende Teile 
(6)
Dachrand
6015
Dachränder
6015
Dachrandabschluss
SCHRITT
25
 6015 Dachrand, seitl. (4)
SCHRITT
2 3
SCHRITT
1
6015
6015
Flansch nach
innen umbiegen,
so daß er in den
Dachrandabschluß
hineinpaßt
