Arrow RMG1010 Montageanleitung Seite 16

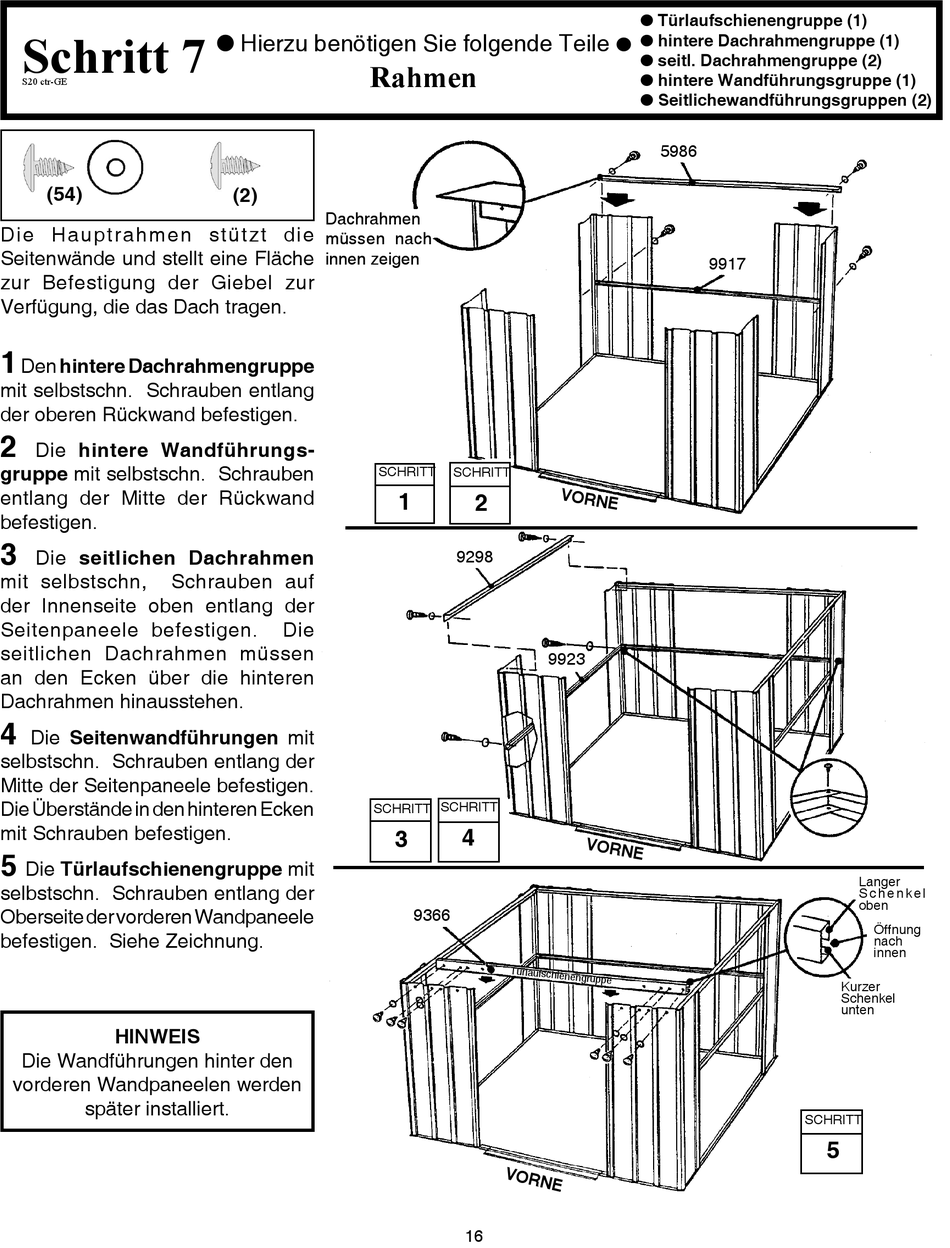

Schritt 7
S20 ctr-GE
(54)
Die Hauptrahmen stützt die
Seitenwände und stellt eine Fläche
zur Befestigung der Giebel zur
Verfügung, die das Dach tragen.
1
Den hintere Dachrahmengruppe
mit selbstschn. Schrauben entlang
der oberen Rückwand befestigen.
2
Die hintere Wandführungs-
gruppe mit selbstschn. Schrauben
entlang der Mitte der Rückwand
befestigen.
3
Die seitlichen Dachrahmen
mit selbstschn, Schrauben auf
der Innenseite oben entlang der
Seitenpaneele befestigen.
seitlichen Dachrahmen müssen
an den Ecken über die hinteren
Dachrahmen hinausstehen.
4
Die Seitenwandführungen mit
selbstschn. Schrauben entlang der
Mitte der Seitenpaneele befestigen.
Die Überstände in den hinteren Ecken
mit Schrauben befestigen.
5
Die Türlaufschienengruppe mit
selbstschn. Schrauben entlang der
Oberseite der vorderen Wandpaneele
befestigen. Siehe Zeichnung.
HINWEIS
Die Wandführungen hinter den
vorderen Wandpaneelen werden
später installiert.
 Hierzu benötigen Sie folgende Teile
Rahmen
(2)
Dachrahmen
müssen nach
innen zeigen
SCHRITT
Die
SCHRITT
3
SCHRITT
1
2
9298
9923
SCHRITT
4
9366
16
 Türlaufschienengruppe (1)
 hintere Dachrahmengruppe (1)

 seitl. Dachrahmengruppe (2)
 hintere Wandführungsgruppe (1)
 Seitlichewandführungsgruppen (2)
5986
9917
Langer
S c h e n k e l
oben
Öffnung
nach
innen
Kurzer
Schenkel
unten
SCHRITT
5
