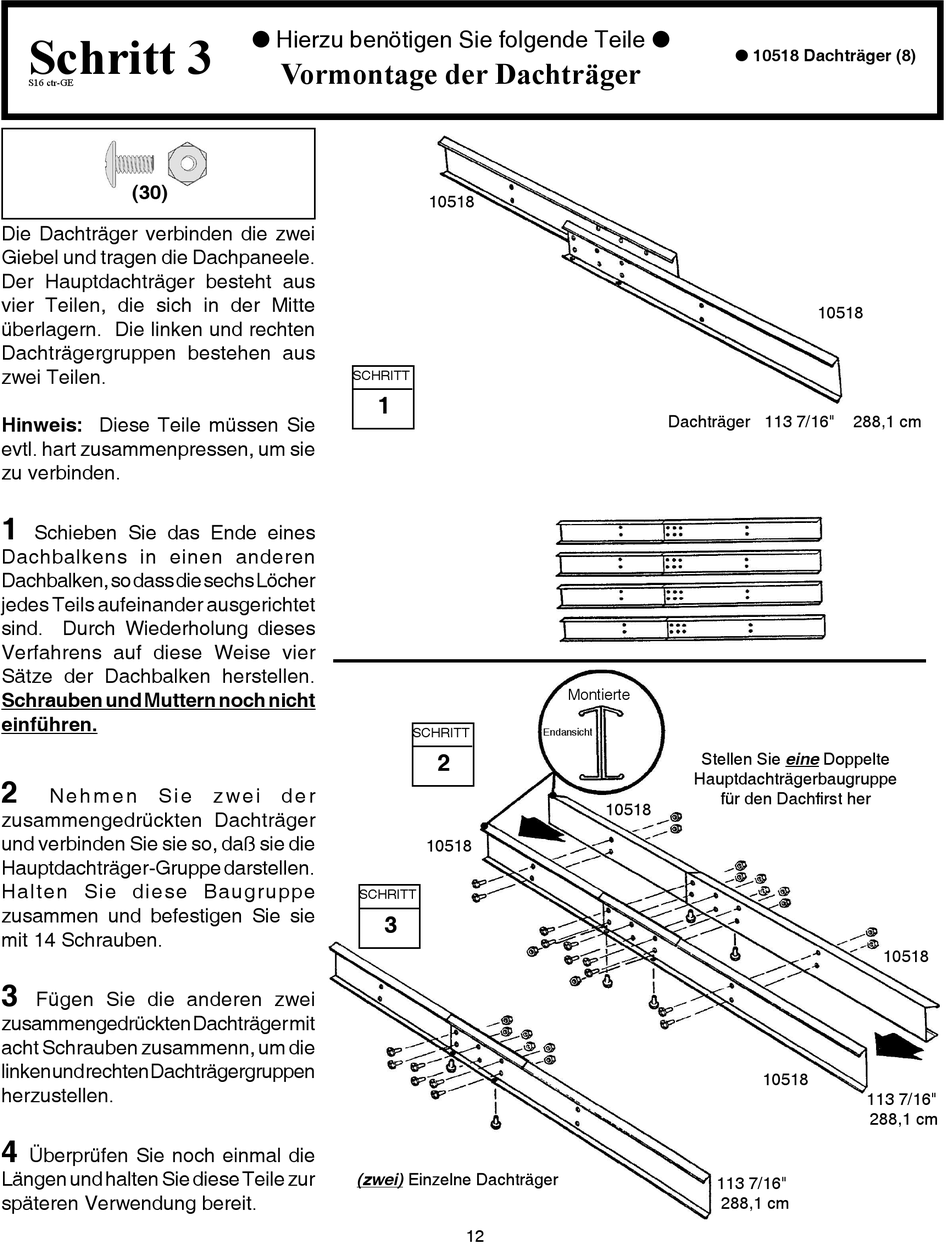

Schritt 3
S16 ctr-GE
(30)
Die Dachträger verbinden die zwei
Giebel und tragen die Dachpaneele.
Der Hauptdachträger besteht aus
vier Teilen, die sich in der Mitte
überlagern. Die linken und rechten
Dachträgergruppen bestehen aus
zwei Teilen.
Hinweis: Diese Teile müssen Sie
evtl. hart zusammenpressen, um sie
zu verbinden.
1
Schieben Sie das Ende eines
Dachbalkens in einen anderen
Dachbalken, so dass die sechs Löcher
jedes Teils aufeinander ausgerichtet
sind. Durch Wiederholung dieses
Verfahrens auf diese Weise vier
Sätze der Dachbalken herstellen.
Schrauben und Muttern noch nicht
einführen.
2
N e h m e n S i e z w e i d e r
zusammengedrückten Dachträger
und verbinden Sie sie so, daß sie die
Hauptdachträger-Gruppe darstellen.
Halten Sie diese Baugruppe
zusammen und befestigen Sie sie
mit 14 Schrauben.
3
Fügen Sie die anderen zwei
zusammengedrückten Dachträger mit
acht Schrauben zusammenn, um die
linken und rechten Dachträgergruppen
herzustellen.
4
Überprüfen Sie noch einmal die
Längen und halten Sie diese Teile zur
späteren Verwendung bereit.
Hierzu benötigen Sie folgende Teile
Vormontage der Dachträger
10518
SCHRITT
1
SCHRITT
10518
SCHRITT
3
(zwei) Einzelne Dachträger
Montierte
Endansicht
2
10518
12
10518 Dachträger (8)
10518
Dachträger 113 7/16"
Stellen Sie eine Doppelte
Hauptdachträgerbaugruppe
für den Dachfi rst her
10518
113 7/16"
288,1 cm
288,1 cm
10518
113 7/16"
288,1 cm
