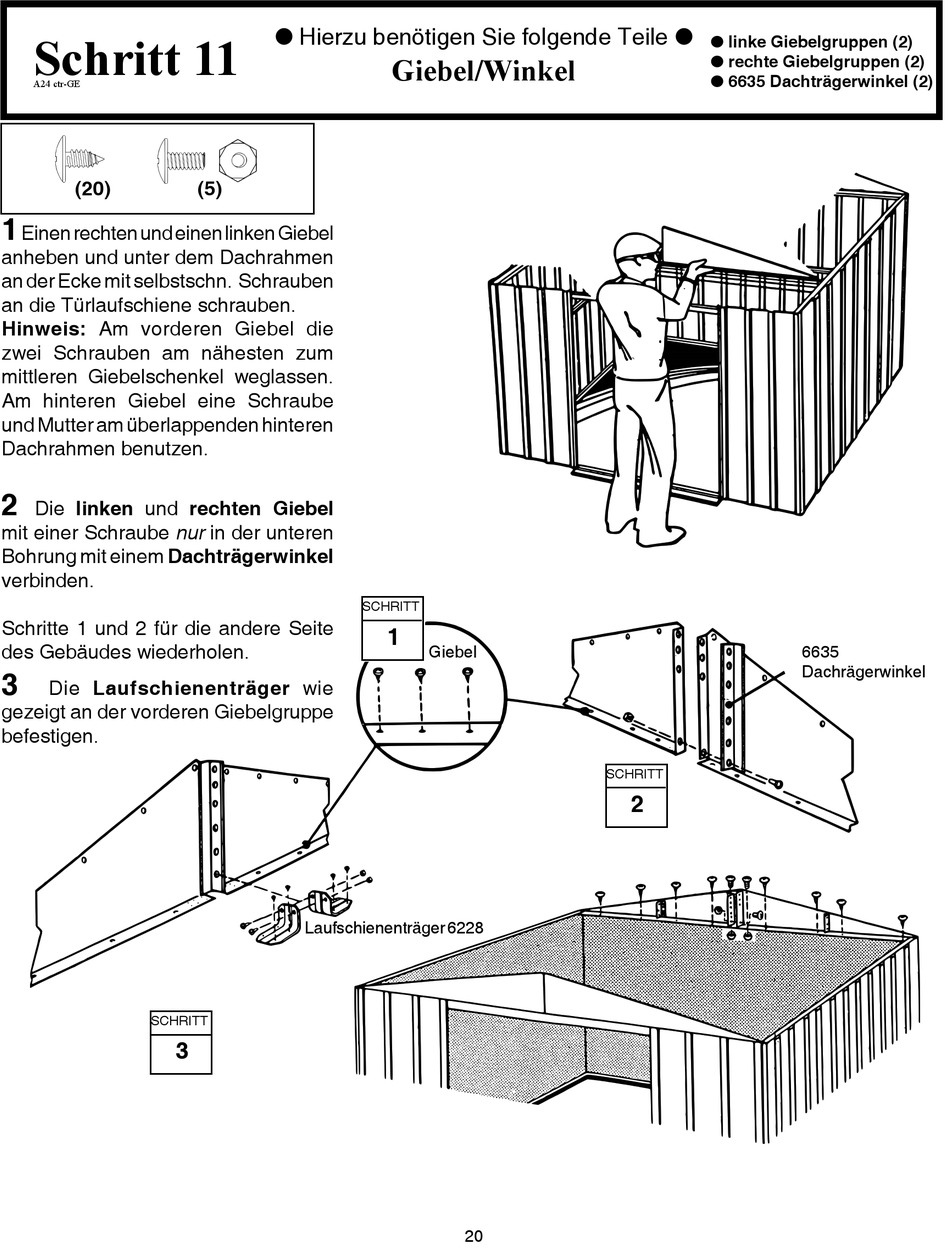

Schritt 11
A24 ctr-GE
(20)
1
Einen rechten und einen linken Giebel
anheben und unter dem Dachrahmen
an der Ecke mit selbstschn. Schrauben
an die Türlaufschiene schrauben.
Hinweis: Am vorderen Giebel die
zwei Schrauben am nähesten zum
mittleren Giebelschenkel weglassen.
Am hinteren Giebel eine Schraube
und Mutter am überlappenden hinteren
Dachrahmen benutzen.
2
Die linken und rechten Giebel
mit einer Schraube nur in der unteren
Bohrung mit einem Dachträgerwinkel
verbinden.
Schritte 1 und 2 für die andere Seite
des Gebäudes wiederholen.
3
Die Laufschienenträger wie
gezeigt an der vorderen Giebelgruppe
befestigen.
SCHRITT
3
Hierzu benötigen Sie folgende Teile
(5)
SCHRITT
Laufschienenträger 6228
Giebel/Winkel
1
Giebel
20
linke Giebelgruppen (2)
rechte Giebelgruppen (2)
6635 Dachträgerwinkel (2)
SCHRITT
2
6635
Dachrägerwinkel
