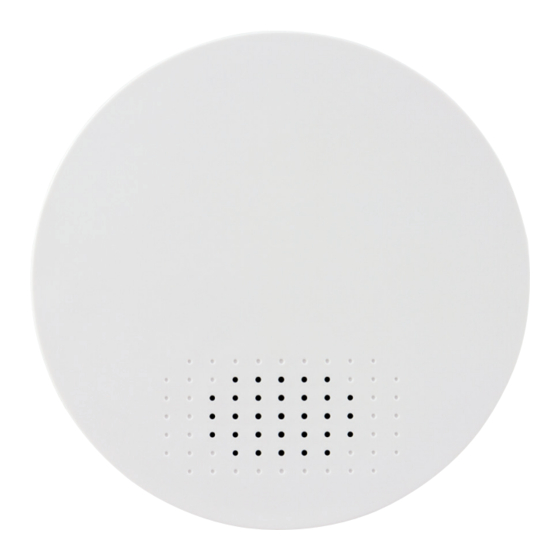

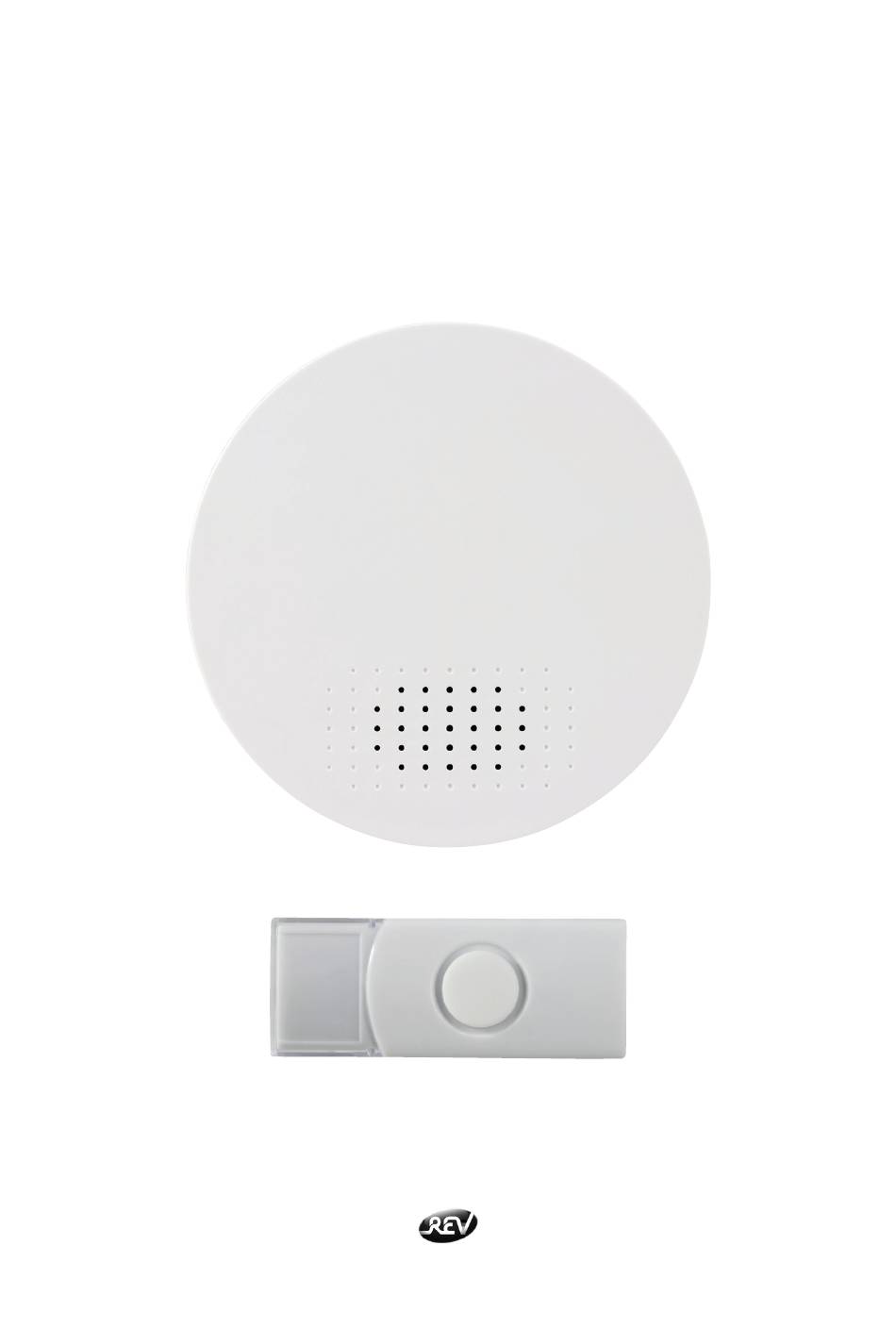

- Seite 1 Funk-Gong Typ: QH-863A REV Ritter GmbH • Frankenstr. 1 - 4 • D-63776 Mömbris • www.rev.de Tel. +49 900 117-1070* • Fax. +49 180 5 007410 • E-Mail: service@rev.biz 07.18 * 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.
- Seite 2 Übersicht CODE MODE 3 4 5 6...
- Seite 3 Funk-Gong Allgemeines Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Der Klingeltaster ist spritzwassergeschützt (IP44) und nicht für den rauen Betrieb geeignet. Der Funk-Gong ist für die Montage in trockenen Innenräumen (IP20) vorgesehen. Installation nur durch eine Elektrofachkraft! Lieferumfang 1x Klingeltaster...
- Seite 4 Technische Daten Typnummer Funk-Gong: QH-863A Typnummer Klingeltaster: QH-I Frequenz: 433,92MHz Frequenzband: 433,05 - 434,79MHz Max. Sendeleistung: <10mW Reichweite (Freifeld) : ca. 100m Lautstärke: max. 85dB Schutzgrad: Funk-Gong: IP20 (nur zur Verwendung in trockenen Innenräumen) Klingeltaster: IP44 (spritzwassergeschützt) Standby-Verbrauch: 0,5mA Batterie:...
-
Seite 5: Montage
Klingelton Es stehen 36 verschiedene Klingeltöne zur Auswahl. Drücken Sie die Taste (3) auf dem Funk-Gong, welche durch ein Notenschlüsselsymbol gekennzeichnet ist, um die Melodie zu ändern. Lautstärke Sie können die Lautstärke in sechs Stufen durch Drücken der Taste „VOL“ (6) einstellen. Codierung Sie können einem Funk-Gong bis zu fünf Klingeltaster zuweisen (Beispiel: je ein Klingeltaster an jedem Zugang zum Gelände, Funk-Gong an zentraler Stelle) oder Sie können einem Klingeltaster... - Seite 6 Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben! CE-Konformitätserklärung Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp QH-863A der Richtlinie 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe: www.rev.de unter der entsprechenden Artikel- oder Typnummer.
- Seite 8 Eine mehrsprachige Version dieser Anleitung finden Sie unter www.rev.de . Alternativ können Sie auch dem nebenstehenden QR-Code folgen. www.rev.de You can find a multilingual version of this manual at Alternatively, you can also follow the QR-code below. Une version multilingue de ce manuel vous trouverez sous www.rev.de .
- Seite 9 • If the product is not in use for a long period of time, remove the batteries. • The product has no replaceable parts. Do not try to open or repair the product. Specifications Wireless bell type number: QH-863A Bell push type number: QH-I Frequency:...
- Seite 10 Safety Instructions for batteries: • Incorrect polarity of the batteries can destroy the unit. • Do not store batteries within reach of children, especially those that can be swallowed. • Do not attempt to reactivate batteries by heating or similar measures. •...
-
Seite 11: Installation
Batteries and accumulators should only be handed over when they are completely discharged! CE Declaration of Conformity Hereby, REV Ritter GmbH declares that the radio equipment type QH-863A is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.rev.de... - Seite 12 • Si vous n‘utilisez pas le produit pendant une longue période, retirez les piles. • Ce produit ne possède pas d‘éléments remplaçables. Ne tentez pas d‘ouvrir ou de réparer le produit. Caractéristiques techniques Numéro de type de carillon sans fil: QH-863A Numéro de type de bouton d‘appel: QH-I Fréquence: 433,92MHz Bande de fréquence:...
- Seite 13 Bouton d‘appel : IP44 (protégé contre les projections d‘eau) Consommation en mode de veille: 0,5mA Pile: Carillon sans fil : 3 piles 1,5V AA (non fournies) Bouton d‘appel : 1 pile 3V CR2032 (non fournie) Plage de température d‘utilisation: -20°C ~ 50°C Consignes de sécurité...
- Seite 14 Pressez la touche « CODE » (4) située sur le côté du carillon. Le carillon sans fil signalise sa disponibilité au moyen d‘un signal audiovisuel. Pressez maintenant la touche du bouton d‘appel afin de connecter ensemble les deux appareils. Dès que le carillon sans fil reçoit le signal, vous entendez une sonnerie.
- Seite 15 écologique des piles. Jetez uniquement les piles/batteries qui sont déchargées! Déclaration de conformité CE Le soussigné, REV Ritter GmbH, déclare que l‘équipement radioélectrique du type QH-863A est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l‘adresse internet suivante: www.rev.de...
- Seite 16 • Retire las pilas cuando no vaya a utilizar el producto durante un largo periodo de tiempo. • El producto no lleva piezas que deban ser cambiadas. No intente abrir el producto ni reparar lo por su cuenta. Datos técnicos Número de modelo del gong inalámbrico: QH-863A Número de modelo del timbre: QH-I Frecuencia:...
- Seite 17 Grado de protección: gong inalámbrico: IP20 (solo para utilizar en espacios interiores secos) Timbre: IP44 (protegido frente a salpicaduras de agua) Consumo en modo standby: 0,5mA Pila: gong inalámbrico: 3x 1,5V AA (no incluidas en la entrega) Timbre: 1x 3V CR2032 (incluida en la entrega) Temperatura en la zona de uso: -20°C ~ 50°C Avisos de seguridad para las baterías...
-
Seite 18: Montaje
Pulse el botón «CODE» (4) situado en el lateral del gong inalámbrico. Este indicará que está funcionando mediante una señal visual. Pulse el botón del timbre para vincular ambos aparatos. Escuchará un tono tan pronto como el gong inalámbrico reciba la señal. Este proceso dura unos 10 segundos. - Seite 19 Declaración de conformidad CE Por la presente, REV Ritter GmbH declara que el tipo de equipo radioeléctrico QH-863A es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:...
