Milwaukee T-TEC 201 Reparaturanleitung Seite 4

A & M
Electric Tools GmbH

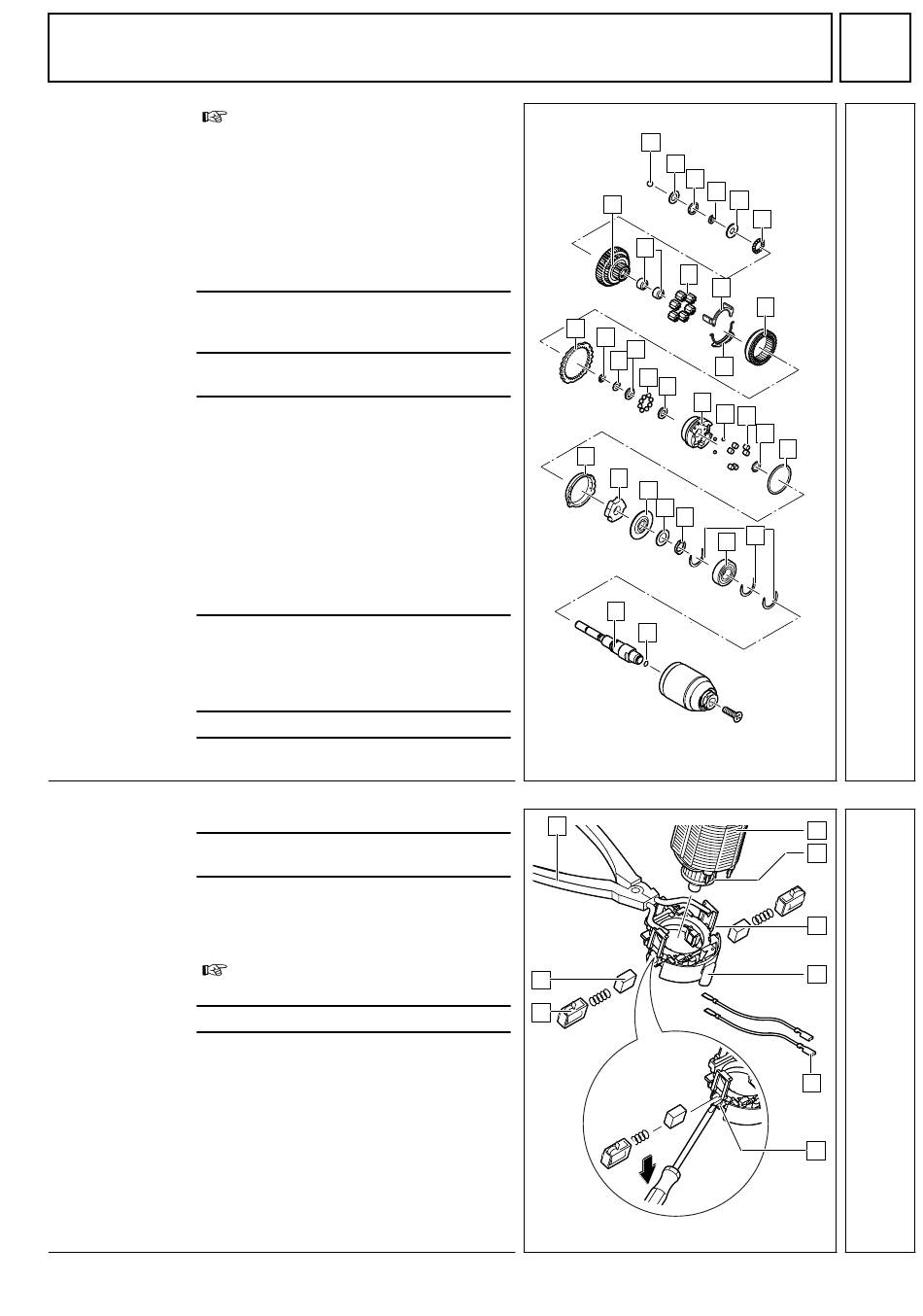

Getriebe
demontieren
1
Folgende Teile sind der Welle zu entneh-
men:
Scheibe (2),
Druckfeder (3),
Sprengring (4) (mit Seegerringzange),
Scheibe (5),
Kugeln (6).
2
Schaltschwinge (R) zusammendrücken
und gemeinsam mit Schaltschieber (Q)
entnehmen.
3
Zahnrad (7) entnehmen. 2 Nadellager (8)
mit Abdrückscheiben abpressen.
4
Folgende Teile sind zu entnehmen:
6 Planetenräder (9),
Hohlrad (A),
Sperrscheibe (B),
Sprengring (C),
Scheiben (D) und (E),
Kugeln (F),
Scheibe (G),
Planetenträger (H),
Federn (I) und Zylinderrollen (J),
O-Ringe (K) und (L),
Ring (M).
5
Klemmstern (N) mit Sonderwerkzeug ab-
pressen.
Distanzscheibe (O),
Scheibe (P),
Ring (S) abnehmen.
6
Kugellager (T) von Welle (V) abpressen.
7
Feder (W) von Welle (V) abnehmen.
1
Recht/Linkslauf- Leitungen (1) von Feld (2) abziehen.
schalter demon-
2
Umschalteinheit (3) auf Mittelstellung
tieren,
drehen.
Feld abnehmen
3
Kunststofflasche (4) vorsichtig mit
Schraubendreher wegbiegen und Kohle-
bürstenhalter (5) mit Kohlebürsten (6)
herausdrehen.
4
Anker (8) aus Feld (2) ziehen.
5
Mit Spezialzange (7) (4931 599 079) die
Halterungen (9) leicht aufbiegen und Um-
schalteinheit (3) vom Feld (2) abnehmen.
Ausgleichsscheiben (U) fallen bei Ent-
nahme des Getriebes ab. Kugel (1) fällt
aus der Getriebewelle (V) heraus.
Vorsicht! Die Kunststofflaschen (4)
können leicht brechen.
Reparaturanleitung Nr.109.05/00
7
B
C
D
M
N
V
7
5
6
T-TEC 201
1
2
3
4
5
6
8
9
Q
A
E
R
F G
H
I J
K
L
O
P S
T U
W
