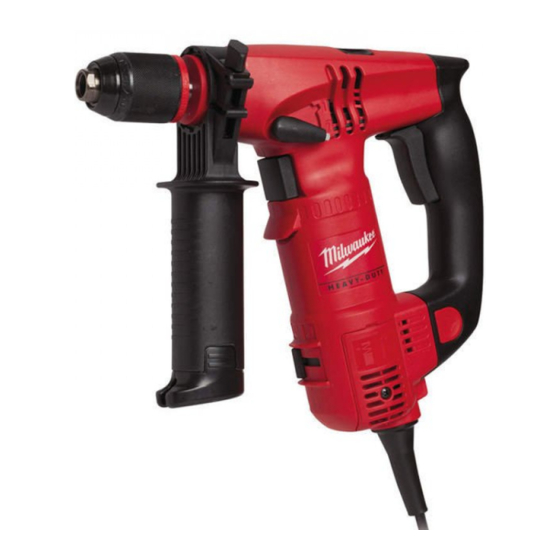

T-TEC 201
Instructions for use
GB
Please read and save these
instructions.
Gebrauchsanleitung
D
Bitte lesen und aufbewahren.
Instruction d'utilisation
F
Prière de lire et de conserver.
Istruzioni d'uso
I
Si prega di leggere le istruzioni e
di conservarle.
Instrucciones de uso
E
Lea y conserve estas
instrucciones por favor.
Instruções de serviço
P
Por favor leia e conserve em seu
poder.
Gebruiksaanwijzing
NL
Lees en let goed op deze
adviezen.
Brugsanvisning
DK
Vær venlig at læse og opbevare.
Bruksanvisning
S
Var god läs och tag tillvara dessa
instruktioner.
Käyttöohje
FIN
Lue ja säilytö
Kullanøm kølavuzu
TR
Lütfen okuyun ve saklayin

Werbung

loading

Verwandte Anleitungen für Milwaukee Heavy-Duty T-TEC 201

Inhaltszusammenfassung für Milwaukee Heavy-Duty T-TEC 201

  • Seite 1 T-TEC 201 Instructions for use Gebruiksaanwijzing Please read and save these Lees en let goed op deze instructions. adviezen. Gebrauchsanleitung Bitte lesen und aufbewahren. Brugsanvisning Vær venlig at læse og opbevare. Instruction d’utilisation Prière de lire et de conserver. Bruksanvisning Istruzioni d’uso Var god läs och tag tillvara dessa Si prega di leggere le istruzioni e...
  • Seite 2 Please read the instructions for use before first operation so you can handle your power tool effectively and safely. We are sure that buying an Electric Power Tool from Milwaukee was the right choice! Nominal power .....
  • Seite 3 Brief description Selector lever for switching between drilling and percussion drilling. Planetary gear for high torque at low speed in 1st gear and high speed in 2nd gear. In percussion drills, the Lock button for switch locking planetary gear enables a high stroke rate even at low speed.
  • Seite 4 Keyless chuck Always disconnect the plug from the socket before carrying out any work on the machine. Changing the Open the chuck and loosen the locking keyless drill screw with aid of a screwdriver by turning chuck it clockwise. Usually, the chuck can be removed by hand.
  • Seite 5 Removing the Open the chuck by turning the sleeve in tool the ”RELEASE” direction. Due to the automatic spindle lock the chuck cannot be turned when the machine is idle. Therefore the chuck can be opened with one hand without steadying. When turning the sleeve the chucking power retention is released, after 1/4 turn the clamping jaws open and release the...
  • Seite 6 Switching over Align the lever with the appropriate drilling symbol: percussion drilling Drilling: ....Percussion drilling: ..Switching Place the reversing lever opposite the between forward respective symbol: and reverse...
  • Seite 7 Mains Connect only to a single-phase AC current supply and only to the mains voltage connection specified on the rating plate. Connection to sockets without earth protection is possible as the appliance features protective insulation to DIN 57 740/ VDE 0740 and CEE 20.
  • Seite 8 It is recommended to regularly use cleaner for the clamping jaws and the clamping jaw borings. Use only Milwaukee accessories and spare parts. Should components need to be exchanged which have not been described, please contact one of our Milwaukee service agents (see our list of guarantee/service addresses).
  • Seite 9 Für Sie haben wir ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Bitte lesen Sie vor Inbetriebnahme Ihres Gerätes die Gebrauchsanleitung, um Ihr Elektrowerkzeug effektiv und gefahrlos nutzen zu können. Wir sind sicher, daß Sie mit Elektrowerkzeugen von Milwaukee Ihre richtige Wahl getroffen haben. Nennaufnahme .
  • Seite 10 Kurzbeschreibung Schalthebel zum Umschalten zwischen Bohren und Schlagbohren. Planetengetriebe für hohes Drehmoment bei geringer Drehzahl im 1. Gang und hoher Drehzahl im 2. Gang. Arretierknopf zum Feststellen des Bei Schlagbohrmaschinen sorgt das Planetengetriebe Schalterdrückers. bereits bei geringer Drehzahl für eine hohe Schlagzahl. FIXTEC –...
  • Seite 11 Schnellspann- Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. bohrfutter Schnellspann- Bohrfutter öffnen und Sicherungsschraube bohrfutter mit einem Schraubendreher wechseln rechtsdrehend lösen. Im Normalfall kann das Bohrfutter von Hand abgeschraubt werden. Sollte das Bohrfutter sehr fest auf der Bohrspindel sitzen, zwei Gabelschlüssel an den Schlüsselflächen des Bohrfutterkopfs und der Spindel ansetzen...
  • Seite 12 Werkzeug Bohrfutter durch Drehen der Hülse in herausnehmen Richtung “AUF” öffnen. Durch die automatische Spindelarretierung kann sich das Bohrfutter im Stillstand nicht verdrehen. Somit kann das Bohrfutter mit nur einer Hand ohne Gegenhalten geöffnet und gespannt werden. Zuerst wird durch das Verdrehen der Hülse die Spannkraftsicherung gelöst, erst nach ca 1/4 Drehung öffnen sich die Spannbacken und geben das...
  • Seite 13 Umschalten: Schaltschieber dem entsprechenden Bohren Symbol gegenüberstellen: Schlagbohren Bohren: ..Schlagbohren: Umschalten: Umschalter dem entsprechenden Symbol Rechtslauf gegenüberstellen: Linkslauf Rechtslauf ..(Bohren / Schraube eindrehen) Linkslauf: ..(Schraube herausdrehen) Umschalter erst nach Auslauf der Maschine (bei stillstehendem Motor) betätigen.
  • Seite 14 Netzanschluß Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014. Quik-Lok Die Quik-Lok-Anschlußleitung so Anschlußleitung...
  • Seite 15 Staub fällt so aus dem Bohrfutter. Die regelmäßige Verwendung von Reinigungsspray an den Spannbacken und Spannbackenbohrungen wird empfohlen. Nur Milwaukee Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten).
