A & M
Electric Tools GmbH
1

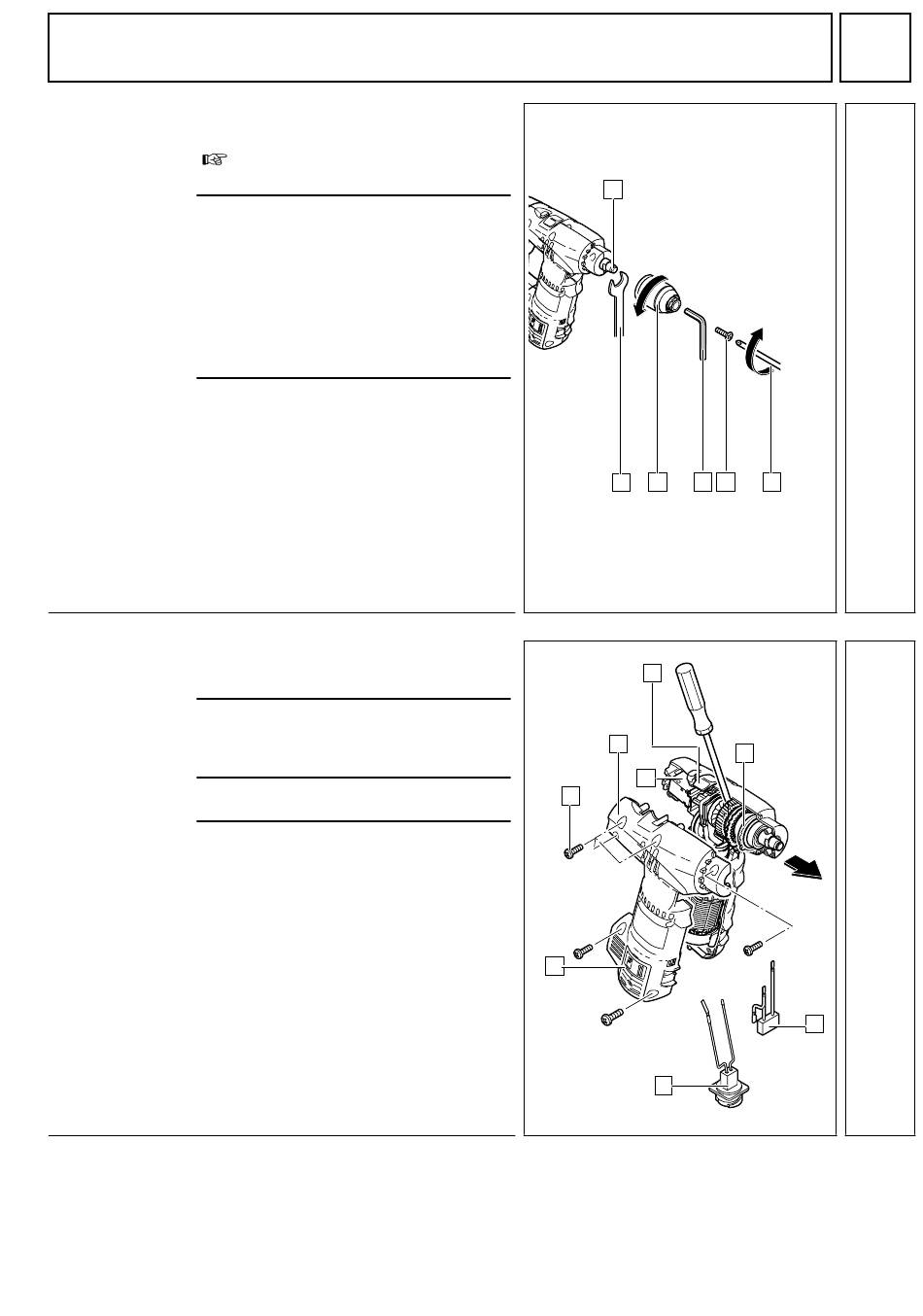

Bohrfutter
Schraube (2) mit Hilfe eines Schrauben-
demontieren
drehers (1) rechtsdrehend lösen.
2
Sitzt die Schraube (2) zu fest, läßt sich
diese wie folgt lösen:
Gabelschlüssel (5) an Schlüsselfläche (6)
setzen.
Innensechskantschlüssel (3) in Bohrfut-
ter (4) spannen und einen kurzen Schlag
auf Schlüssel (3) in Aufschraubrichtung
(Rechtsgewinde) des Bohrfutters (4) ge-
ben. Danach Schraube (2) mit Hilfe eines
Schraubendrehers rechtsdrehend lösen.
3
Gabelschlüssel (5) an Schlüsselfläche (6)
setzen. Innensechskantschlüssel (3) in
Bohrfutter (4) spannen und mechanischen
Gangwahlschalter auf „1" stellen.
Mit einem Kunststoffhammer auf den In-
nensechskantschlüssel (3) in Öffnungs-
richtung (Rechtsgewinde) schlagen und
Bohrfutter (4) linksdrehend abnehmen.
1
Gehäuse
14 Schrauben (1) am Gehäuse lösen und
demontieren,
rechte Gehäusehälfte (2) sowie Service-
Getriebespindel
deckel beidseits (3) abnehmen.
entnehmen
2
Mit Schraubenzieher unter vordere Ge-
triebespindel (4) fahren, Getriebe/Spindel-
Einheit anheben und nach vorn (in
Pfeilrichtung) komplett abziehen.
3
Steuerschalter (5) abklemmen und ent-
nehmen. Schaltschieber (6) entnehmen.
4
Kondensator (7) und Steckdose (8) ent-
nehmen.
Achtung!
Schraube (2) besitzt Linksgewinde.
Reparaturanleitung Nr.109.05/00
6
5
2
1
3
T-TEC 201
4
3
2
1
6
4
5
7
8
SEITE
2
3
4
