Seite 2
Modifikationen, Reparaturen oder Produktumbauten sowie (mit Ausnahme der USA) aufgrund des Versäumnisses entstehen, die Bedienungs- und Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten. Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von optionalem Zubehör oder Verschleißteilen auftreten, die keine Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Produkte sind.
Wichtige Anmerkungen und Sicherheitshinweise Wichtiger Hinweis Sie können die Software zum Betreiben der EPSON-Produkte verwenden. Sie können den EPSON PP-50BD/PP-50 zum Kopieren von Daten auf Datenträger verwenden (dies umfasst, ist aber nicht begrenzt auf CDs, DVDs und BDs). Sie verpflichten sich dabei stets zur Beachtung der Urheberrechte.
❏ Verwenden Sie kein beschädigtes oder ausgefranstes Netzkabel. ❏ Wenn Sie das Gerät über ein Verlängerungskabel anschließen, achten Sie darauf, dass die Gesamtstromaufnahme aller am Verlängerungskabel angeschlossenen Geräte die zulässige Strombelastbarkeit des Verlängerungskabels nicht überschreitet. Stellen Sie außerdem sicher, dass die Gesamtstromstärke aller an der Netzsteckdose angeschlossenen Geräte die zulässige Stromstärke dieser Steckdose nicht überschreitet.
❏ Lassen Sie genügend Platz um das Gerät frei, um für eine ausreichende Belüftung zu sorgen. ❏ Stellen Sie das Gerät in der Nähe einer Steckdose auf, so dass der Stecker jederzeit problemlos herausgezogen werden kann. Verwendung des Geräts Beachten Sie bei der Verwendung des Geräts folgende Hinweise: ❏...
Umgang mit Tintenpatronen Bitte beachten Sie beim Umgang mit den Tintenpatronen folgende Hinweise: ❏ Bewahren Sie Tintenpatronen außerhalb der Reichweite von Kindern auf. Lassen Sie niemals zu, dass Kinder Tintenpatronen in die Hand bekommen oder gar daraus trinken. ❏ Schütteln Sie die Tintenpatronen nicht, da sonst Tinte austreten kann. ❏...
- aufgrund von Fehlfunktionen oder Reparaturen - aufgrund von Beschädigung durch Naturkatastrophen Epson übernimmt keine Verantwortung für verloren gegangene oder beschädigte Daten, welche durch die oben aufgelisteten Punkte, jedoch nicht beschränkt auf diese, verursacht werden, selbst wenn sich das Gerät noch in der Garantiezeit befindet.
EMV-Normen dieses Geräts nicht mehr eingehalten werden. Sie werden darauf hingewiesen, dass durch von Ihnen vorgenommene Änderungen oder Modifikationen, die von der Seiko Epson Corporation nicht ausdrücklich autorisiert wurden, Ihre Genehmigung zum Betreiben des Geräts unwirksam werden kann.
Kapitel 1 Mit der Software arbeiten Systemanforderungen Verwendung des Geräts Windows-Anforderungen Um dieses Gerät verwenden zu können, müssen Sie eines der folgenden Windows-Betriebssysteme installiert haben. Betriebssystem Windows XP (32-Bit, SP3 oder höher) Home Edition/Professional Windows Vista (32-Bit/64-Bit, SP2 oder höher) Home Basic/Home Premium/ Business/Enterprise/Ultimate Windows 7 (32-Bit/64-Bit, SP1 oder höher)
Speicher Windows XP PP-50: 512 MB oder mehr Windows Server 2003 PP-50BD: 1 GB oder mehr Windows Server 2003 R2 Windows Vista 1 GB oder mehr Windows 7 32-Bit Windows 8 32-Bit Windows 7 64-Bit 2 GB oder mehr Windows 8 64-Bit Windows Server 2008 Windows Server 2008 R2 Windows Server 2012...
❏ Das Gerät funktioniert eventuell nicht ordnungsgemäß, wenn Drittanbieter-Brennsoftware installiert, Antivirus-Software installiert oder ein anderes USB-Gerät angeschlossen ist. ❏ Verwenden Sie ein CD/DVD-Laufwerk, welches MMC 4.0 (oder höher) kompatible Befehle und Operationen unterstützt. Das Laufwerk muss zudem zum Kopieren Unterkanaldaten (Subchannels) als Quelllaufwerk lesen können.
Diese Einstellungen wirken sich auf alle registrierten CD/DVD/BD-Publisher aus (mit Ausnahme des PP-100N). 1. Wählen Sie Start ( ) - Alle Programme - EPSON Total Disc Maker - EPSON Total Disc Setup. Daraufhin wird EPSON Total Disc Setup gestartet. 2. Wählen Sie aus dem Menü Extras die Option Typische Veröffentlichungseinstellungen.
Hinzufügen des Geräts Verwenden Sie EPSON Total Disc Setup, um das Gerät (CD/DVD/BD Publisher) zum Computer hinzuzufügen. Hinweis: Das Gerät muss hinzugefügt werden, wenn der Verbindungspunkt (Port) manuell eingestellt wird. Das Gerät muss hingegen nicht hinzugefügt werden, wenn der Verbindungspunkt (Port) automatisch eingestellt wird.
Hinweis: Diese Einstellung wirkt sich auf alle registrierten CD/DVD/BD-Publisher aus. 1. Wählen Sie Start ( ) - Alle Programme - EPSON Total Disc Maker - EPSON Total Disc Setup. Daraufhin wird EPSON Total Disc Setup gestartet. 2. Wählen Sie aus dem Menü Extras die Option Typische Veröffentlichungseinstellungen.
Übersicht über die Anwendungen Mit der dem Produkt beiliegenden Software „EPSON Total Disc Maker“ können Sie CDs/DVDs/BDs brennen und kopieren, bedrucken sowie veröffentlichen. Darüber hinaus können Sie damit Daten von CDs/DVDs/BDs auslesen. Hinweis: ❏ Das Beschreiben, Kopieren oder Bedrucken von BDs ist nur mit PP-50BD möglich.
Sie können die Online-Hilfe für EPSON Total Disc Maker aus der Anwendung oder über das Windows Startmenü aufrufen. Klicken Sie in den Fenstern von EPSON Total Disc Maker, EPSON Total Disc Monitor oder EPSON Total Disc Setup auf die -Schaltfläche, um die Online-Hilfe für das entsprechende Dienstprogramm aufzurufen.
Über die im Druckertreiber verfügbaren Einstellungen lässt sich der Betrieb des Druckers optimal an die jeweiligen Anforderungen anpassen. Aufrufen des Druckertreibers Sie können den Druckertreiber aus EPSON Total Disc Maker, EPSON Total Disc Setup, den meisten auf Windows basierenden Anwendungen und über das Windows-Startmenü aufrufen.
Über das Startmenü 1. Klicken Sie auf Start ( ), Systemsteuerung und dann auf Drucker. 2. Klicken Sie mit der rechten Maustaste auf EPSON PP-50PRN und anschließend im angezeigten Menü auf Druckeinstellungen. Abrufen von Informationen über die Online-Hilfe Sie können die Online-Hilfe für Druckertreiberfunktionen aus der Anwendung oder über das Windows-Startmenü...
2. Klicken Sie auf Start ( ) und wählen Sie anschließend Systemsteuerung. 3. Klicken Sie auf Programm deinstallieren. 4. Wählen Sie EPSON Total Disc Maker, und klicken Sie anschließend auf Deinstallieren. Hinweis: Sollten Sie die Deinstallation aufgrund von Problemen nicht durchführen können, deinstallieren Sie die Software manuell durch Doppelklicken auf die Datei „setup.exe“...
Kapitel 2 Veröffentlichen von Discs Einleitung In diesem Abschnitt werden Sie durch die Verfahren zum Erstellen, Bedrucken und Auslesen von Discs geleitet. Hinweis: Informationen über Discs finden Sie im folgenden Abschnitt. & Siehe „Disc“ auf Seite 113. Ein- und Ausschalten des Geräts Dieser Abschnitt erläutert, wie das Gerät ein- und ausgeschaltet wird.
Übersicht über die Veröffentlichungsmodi Das Schreiben von Daten auf CD/DVD/BD, das Drucken der selbst erstellten/bearbeiteten Etiketten und das Auslesen von Daten von CDs/DVDs/BDs wird in EPSON Total Disc Maker unter dem Begriff „Veröffentlichen“ zusammengefasst. Hinweis: ❏ Das Beschreiben, Kopieren oder Bedrucken von BDs ist nur mit PP-50BD möglich.
Laufwerkseinstellungen (außer Zurücklese-Modus) Anzahl der Schreibversuche Wählen Sie für die Anzahl der Schreibversuche eine Zahl zwischen 0 und 9. Die „Anzahl der Schreibversuche“ gibt an, wie oft bei Auftreten eines Schreibfehlers erneut versucht werden soll, die Daten zu schreiben. Durch Festlegen der Anzahl für die Schreibversuche kann der Auftrag ohne Pause fortgesetzt werden, falls ein Schreibfehler auftritt.
Fehlerkennzeichnung Durch Aktivierung dieses Kontrollkästchens, werden die Discs mit einem Schreibfehler mit einer Fehlerkennzeichnung versehen. Dies ist nützlich, um die Disc zu identifizieren, bei der ein Schreibfehler aufgetreten ist. Die Disc mit dem Schreibfehler wird auf Stapler 3 ausgegeben. Hinweis: In den folgenden Fällen wird keine Fehlerkennzeichnung gedruckt: ❏...
Seite 28
❏ Durch Feuchtigkeit auf der bedruckbaren Oberfläche kann es zu Verschmierungen kommen. ❏ Wenn Sie den matten Etikettentyp der von EPSON empfohlenen CDs bedrucken wollen, stellen Sie den Etikettentyp auf „CD/DVD-Etikett“ ein. ❏ Wenn Sie den matten Etikettentyp der von EPSON empfohlenen DVDs bedrucken wollen, stellen Sie den Etikettentyp auf „CD/DVD-Etikett m.
CD/DVD/BD-Quelllaufwerk ggf. nicht möglich sein. Sollten Probleme auftreten, verwenden Sie ein anderes CD/DVD/BD-Quelllaufwerk zum Kopieren. ❏ Um mit dem EPSON Total Disc Maker direkt vom Laufwerk aus kopieren zu können, müssen Sie sich bei Windows als Benutzer mit Administratorrechten (zur Administratorgruppe gehörend) anmelden.
❏ Achten Sie beim Drucken von Barcodes und 2D-Codes darauf, Markentintenpatronen von Epson zu verwenden. ❏ Achten Sie beim Drucken von Barcodes und 2D-Codes auf Discs, die nicht von EPSON spezifiziert wurden, darauf, dass diese korrekt vom Scanner gelesen werden können.
Standardmodus Einlegen von Discs Halten Sie sich an die nachfolgend aufgeführten Schritte, um Discs einzulegen. 1. Öffnen Sie das Ausgabegerät. 2. Nehmen Sie Stapler 1 heraus. 3. Fächern Sie einen Stapel Discs auf, um zu vermeiden, dass die Discs aneinander haften.
Seite 32
4. Legen Sie Discs mit der bedruckbaren Seite nach oben in den Stapler 1. Vorsicht: Legen Sie Discs nicht über der im Stapler markierten punktierten Linie ein. Andernfalls können die Discs oder das Gerät beschädigt werden. 5. Setzen Sie Stapler 1 ein. Veröffentlichen von Discs...
6. Schließen Sie das Ausgabegerät. Aufrufen von EPSON Total Disc Maker Nachdem Sie Discs in den Stapler eingelegt haben, rufen Sie EPSON Total Disc Maker auf, um Einstellungen zum Brennen von Discs vorzunehmen und deren Etiketten zu erstellen. Klicken Sie auf Start ( ), zeigen Sie auf Alle Programme, klicken Sie auf EPSON Total Disc Maker, und klicken Sie anschließend auf EPSON Total Disc Maker.
Auswählen von Daten Nachfolgend wird erläutert, wie auf Discs zu schreibende Daten ausgewählt werden. 1. Starten Sie EPSON Total Disc Maker. 2. Wählen Sie den zu veröffentlichen Disctyp in der Liste aus und klicken Sie auf Anwenden. Veröffentlichen von Discs...
Seite 35
❏ Wenn Sie auf Daten auto. einf..klicken, können Sie Daten einfügen und brennen. Einzelheiten dazu finden Sie in der Hilfe für EPSON Total Disc Maker. ❏ Um die Hilfe für EPSON Total Disc Maker aufzurufen, wählen Sie im Menü „Hilfe“ die Option Hilfe.
Erstellen von Etiketten Nachfolgend wird das Erstellen von Etiketten mit den in der Software enthaltenen Vorlagen erläutert. 1. Klicken Sie in der Menüleiste von EPSON Total Disc Maker auf Etikett. Veröffentlichen von Discs...
Seite 37
2. Klicken Sie auf die Registerkarte Vorlage, wählen Sie ein Etikettendesign aus der Liste und klicken Sie auf Anwen. Veröffentlichen von Discs...
Seite 38
Objekt bearbeiten und Layout nach Bedarf ab. Einzelheiten dazu finden Sie in der Hilfe für EPSON Total Disc Maker. Hinweis: Um die Hilfe für EPSON Total Disc Maker aufzurufen, wählen Sie im Menü „Hilfe“ die Option Hilfe. Veröffentlichen von Discs...
Vornehmen von Staplereinstellungen Folgende Anleitung erklärt wie die Stapler einzusetzen sind. 1. Klicken Sie in der Menüleiste von EPSON Total Disc Maker auf Veröffentlichen. 2. Klicken Sie auf dem Bildschirm „Veröffentlichen“ von EPSON Total Disc Maker oder EPSON Total Disc Setup auf das Symbol Eigenschaften.
Seite 40
3. Nehmen Sie die Staplereinstellungen vor. ❏ Veröffentl.modus: Wählen Sie Standardmodus. ❏ Stapler 1: Wählen Sie den in Stapler 1 eingelegten Disctyp. 4. Klicken Sie auf OK. Veröffentlichen von Discs...
„Veröffentlichen“ von EPSON Total Disc Maker vor. Einzelheiten dazu finden Sie in der Hilfe für EPSON Total Disc Maker. Hinweis: Um die Hilfe für EPSON Total Disc Maker aufzurufen, wählen Sie im Menü „Hilfe“ den Befehl Hilfe. 2. Klicken Sie auf die Schaltfläche Veröffentlichen.
Seite 42
Vorsicht: ❏ Für PP-50BD: Öffnen Sie nicht das Ausgabegerät, während das Gerät gerade Discs veröffentlicht, es sei denn, Sie werden dazu aufgefordert, Discs einzulegen oder zu entfernen. Anderenfalls kann die Schreibqualität beeinträchtigt werden. Stecken Sie Ihre Hand nicht in das Innere des Geräts, während ein Signalton ertönt und darauf hinweist, dass sich der Arm bewegt.
Niedrigvolumen-Veröffentlichungsmodus Einlegen von Discs Halten Sie sich an die nachfolgend aufgeführten Schritte, um Discs einzulegen. 1. Öffnen Sie das Ausgabegerät. 2. Nehmen Sie Stapler 1 heraus. 3. Fächern Sie einen Stapel Discs auf, um zu vermeiden, dass die Discs aneinander haften.
Seite 44
4. Legen Sie Discs mit der bedruckbaren Seite nach oben in den Stapler 1. Vorsicht: Legen Sie Discs nicht über der im Stapler markierten punktierten Linie ein. Andernfalls können die Discs oder das Gerät beschädigt werden. 5. Setzen Sie Stapler 1 ein. Veröffentlichen von Discs...
Seite 45
6. Nehmen Sie Stapler 2 heraus. 7. Fächern Sie einen Stapel Discs auf, um zu vermeiden, dass die Discs aneinander haften. Achten Sie darauf, die Aufnahmeseite der Discs nicht zu beschädigen. 8. Legen Sie Discs mit der bedruckbaren Seite nach oben in den Stapler 2. Vorsicht: Legen Sie Discs nicht über der im Stapler markierten punktierten Linie ein.
10. Schließen Sie das Ausgabegerät. Aufrufen von EPSON Total Disc Maker Nachdem Sie Discs in die Stapler eingelegt haben, rufen Sie EPSON Total Disc Maker auf, um Einstellungen zum Brennen von Discs vorzunehmen und die Etiketten der Discs zu erstellen.
Auswählen von Daten Nachfolgend wird erläutert, wie auf Discs zu schreibende Daten ausgewählt werden. 1. Starten Sie EPSON Total Disc Maker. 2. Wählen Sie den zu veröffentlichen Disctyp in der Liste aus und klicken Sie auf Anwenden. Veröffentlichen von Discs...
Seite 48
❏ Wenn Sie auf Daten auto. einf..klicken, können Sie Daten einfügen und brennen. Einzelheiten dazu finden Sie in der Hilfe für EPSON Total Disc Maker. ❏ Um die Hilfe für EPSON Total Disc Maker aufzurufen, wählen Sie im Menü „Hilfe“ die Option Hilfe.
Erstellen von Etiketten Nachfolgend wird das Erstellen von Etiketten mit den in der Software enthaltenen Vorlagen erläutert. 1. Klicken Sie in der Menüleiste von EPSON Total Disc Maker auf Etikett. Veröffentlichen von Discs...
Seite 50
2. Klicken Sie auf die Registerkarte Vorlage, wählen Sie ein Etikettendesign aus der Liste und klicken Sie auf Anwen. Veröffentlichen von Discs...
Seite 51
Objekt bearbeiten und Layout nach Bedarf ab. Einzelheiten dazu finden Sie in der Hilfe für EPSON Total Disc Maker. Hinweis: Um die Hilfe für EPSON Total Disc Maker aufzurufen, wählen Sie im Menü „Hilfe“ die Option Hilfe. Veröffentlichen von Discs...
Vornehmen von Staplereinstellungen Folgende Anleitung erklärt wie die Stapler einzusetzen sind. 1. Klicken Sie in der Menüleiste von EPSON Total Disc Maker auf Veröffentlichen. 2. Klicken Sie auf dem Bildschirm „Veröffentlichen“ von EPSON Total Disc Maker oder EPSON Total Disc Setup auf das Symbol Eigenschaften.
Seite 53
3. Nehmen Sie die Staplereinstellungen vor. ❏ Veröffentl.modus: Wählen Sie den Niedrigvol.-Veröff.modus. ❏ Stapler 1: Wählen Sie den in Stapler 1 eingelegten Disctyp. ❏ Stapler 2: Wählen Sie den in Stapler 2 eingelegten Disctyp. 4. Klicken Sie auf OK. Veröffentlichen von Discs...
„Veröffentlichen“ von EPSON Total Disc Maker vor. Einzelheiten dazu finden Sie in der Hilfe für EPSON Total Disc Maker. Hinweis: Um die Hilfe für EPSON Total Disc Maker aufzurufen, wählen Sie im Menü „Hilfe“ den Befehl Hilfe. 2. Klicken Sie auf die Schaltfläche Veröffentlichen.
Seite 55
Vorsicht: ❏ Für PP-50BD: Öffnen Sie nicht das Ausgabegerät, während das Gerät gerade Discs veröffentlicht, es sei denn, Sie werden dazu aufgefordert, Discs einzulegen oder zu entfernen. Anderenfalls kann die Schreibqualität beeinträchtigt werden. Stecken Sie Ihre Hand nicht in das Innere des Geräts, während ein Signalton ertönt und darauf hinweist, dass sich der Arm bewegt.
Zurücklese-Modus (nur für PP-50BD) Einlegen von Discs Halten Sie sich an die nachfolgend aufgeführten Schritte, um auszulesende Discs einzulegen. 1. Öffnen Sie das Ausgabegerät. 2. Nehmen Sie Stapler 1 heraus. 3. Fächern Sie einen Stapel Discs auf, um zu vermeiden, dass die Discs aneinander haften.
Seite 57
4. Legen Sie die auszulesenden Discs mit der bedruckbaren Seite nach oben in den Stapler 1. Vorsicht: Legen Sie Discs nicht über der im Stapler markierten punktierten Linie ein. Andernfalls können die Discs oder das Gerät beschädigt werden. 5. Setzen Sie Stapler 1 ein. Veröffentlichen von Discs...
6. Schließen Sie das Ausgabegerät. Aufrufen von EPSON Total Disc Maker Nachdem Sie Discs in den Stapler eingelegt haben, rufen Sie EPSON Total Disc Maker auf, um Einstellungen zum Zurücklesen der Daten von den Discs vorzunehmen und die Daten zu speichern.
Seite 59
2. Wählen Sie Zurücklesen aus der Liste aus und klicken Sie auf Anwenden. Veröffentlichen von Discs...
Seite 60
3. Nehmen Sie die Einstellungen für das Zurücklesen vor und klicken Sie auf Anwend. Einzelheiten dazu finden Sie in der Hilfe für EPSON Total Disc Maker. Hinweis: Um die Hilfe für EPSON Total Disc Maker aufzurufen, wählen Sie im Menü „Hilfe“ die Option Hilfe. Veröffentlichen von Discs...
Einstellen des Veröffentlichungsmodus Folgende Anleitung erklärt, wie der Veröffentlichungsmodus einzustellen ist. 1. Klicken Sie in der Menüleiste von EPSON Total Disc Maker auf Veröffentlichen. 2. Klicken Sie auf dem Bildschirm „Veröffentlichen“ von EPSON Total Disc Maker oder EPSON Total Disc Setup auf Eigenschaften.
Seite 62
3. Wählen Sie als Veröffentlichungsmodus den Zurücklese-Modus. 4. Klicken Sie auf OK. Veröffentlichen von Discs...
Veröffentlichen von Discs Folgende Anleitung erklärt, wie beim Veröffentlichen vorzugehen ist. 1. Stellen Sie für Exemplare im Bildschirm „Veröffentlichen“ von EPSON Total Disc Maker die Anzahl der auszulesenden Discs ein. 2. Klicken Sie auf die Schaltfläche Veröffentlichen. Die veröffentlichten Discs werden an Stapler 2 ausgegeben.
Seite 64
Vorsicht: ❏ Öffnen Sie nicht das Ausgabegerät, während das Gerät gerade Discs veröffentlicht, es sei denn, Sie werden dazu aufgefordert, Discs einzulegen oder zu entfernen. Andernfalls kann die Lesequalität beeinträchtigt werden. Stecken Sie Ihre Hand nicht in das Innere des Geräts, während ein Signalton ertönt und darauf hinweist, dass sich der Arm bewegt. ❏...
Sie die veröffentlichten Discs aus dem Stapler herausnehmen. ❏ Bevor Sie die bedruckte Oberfläche Ihrer Discs berühren oder die Discs verwenden, müssen Sie sie vollständig trocknen lassen. Von Epson empfohlene Discs müssen Sie mindestens eine Stunde und andere Disctypen mindestens 24 Stunden trocknen lassen.
Anhalten einer Veröffentlichung Gehen Sie zum Anhalten einer Veröffentlichung wie folgt vor. Beim Starten der Veröffentlichung wird der Bildschirm von EPSON Total Disc Monitor auf Ihrem Monitor angezeigt. Markieren Sie in der Liste „Nicht beend. Auftr.“ den anzuhaltenden Auftrag und klicken Sie dann im Menü „Auftrag“ auf Auftrag anhalten oder klicken Sie auf die Schaltfläche...
Fortsetzen einer Veröffentlichung Gehen Sie zum Wiederaufnehmen der Veröffentlichung wie nachfolgend beschrieben vor. Starten Sie EPSON Total Disc Monitor. Markieren Sie in der Liste „Nicht beend. Auftr.“ den fortzusetzenden Auftrag und klicken Sie dann im Menü „Auftrag“ auf Auftrag fortsetzen oder klicken Sie auf die Schaltfläche...
Wenn eine Veröffentlichung abgebrochen werden soll, beachten Sie die folgenden Anweisungen. Starten Sie EPSON Total Disc Monitor. Markieren Sie in der Liste „Nicht beend. Auftr.“ den abzubrechenden Auftrag und klicken Sie dann im Menü „Auftrag“ auf Auftrag abbrechen oder klicken Sie auf die Schaltfläche Hinweis: Wenn gerade eine Disc veröffentlicht wird, wird der Verarbeitungsvorgang abgebrochen und die...
Wenn Sie bei der Verarbeitung mehrerer Aufträge einem Auftrag Priorität erteilen möchten, folgen Sie den nachfolgenden Anweisungen. Starten Sie EPSON Total Disc Monitor. Wählen Sie in der Liste „Nicht beend. Auftr.“ den Auftrag, der zuerst bearbeitet werden soll und klicken Sie dann im Menü „Auftrag“ auf Prioritätserstellung oder klicken Sie auf die...
Tintenpatronen austauschen Prüfen des Status von Tintenpatronen Hinweis: ❏ Epson kann nicht für die Qualität und Zuverlässigkeit von Tinte garantieren, die nicht von Epson stammt. ❏ Wenn eine Tintenpatrone nahezu verbraucht ist, wird deren Status in EPSON Total Disc Monitor angezeigt.
Einsetzen möglicherweise nicht verwendet werden. ❏ Füllen Sie die Tintenpatronen nicht nach. Fremdprodukte können Schäden verursachen, die von der Epson-Garantie ausgenommen sind, und können unter bestimmten Umständen fehlerhaftes Verhalten des Geräts bewirken. ❏ Bewahren Sie Tintenpatronen außerhalb der Reichweite von Kindern auf. Lassen Sie niemals zu, dass Kinder Tintenpatronen in die Hand bekommen oder gar daraus trinken.
❏ Öffnen Sie nicht die Verpackung der Tintenpatrone, bevor Sie diese auch tatsächlich in das Gerät setzen. ❏ Um den Status der einzelnen Tintenpatronen zu prüfen, lesen Sie den folgenden Abschnitt: & Siehe „Verwenden von EPSON Total Disc Monitor“ auf Seite 95. Tintenpatronen austauschen...
Seite 73
In dieser Tabelle werden der Status der Anzeigen und die zu ergreifenden Maßnahmen beschrieben. Anzeige Maßnahme Der Tintenstand ist niedrig. Erwerben Sie eine Ersatztintenpatrone. Die Tintenpatrone ist aufgebraucht. Ersetzen Sie die Tintenpatrone durch eine neue Patrone. : blinkt : leuchtet Folgen Sie zum Auswechseln einer Tintenpatrone den unten genannten Schritten.
Seite 74
3. Drücken Sie auf die verbrauchte Patrone, so dass sie etwas herausgeschoben wird. 4. Ziehen Sie die verbrauchte Patrone gerade aus dem Steckplatz heraus. Entsorgen Sie sie ordnungsgemäß. Tintenpatronen austauschen...
Seite 75
Druckfunktion nicht mehr erfüllen. ❏ Füllen Sie die Tintenpatronen nicht nach. Fremdprodukte können Schäden verursachen, die von der Epson-Garantie ausgenommen sind, und können unter bestimmten Umständen fehlerhaftes Verhalten des Geräts bewirken. 6. Stecken Sie die neue Tintenpatrone in den Steckplatz. Drücken Sie dann auf die Tintenpatrone, bis sie einrastet.
Seite 76
7. Wenn Sie das Austauschen der Tintenpatronen beendet haben, schließen Sie die Patronenabdeckung. Tintenpatronen austauschen...
Kapitel 4 Warten Ihres Geräts Überprüfen der Druckkopfdüsen Sollten die Ausdrucke blasser werden oder Lücken im Druckbild aufweisen, können Sie die Ursache des Problems möglicherweise durch einen Düsentest feststellen. Die Druckkopfdüsen können Sie vom Computer aus mit dem Düsentest-Dienstprogramm überprüfen. Verwenden des Dienstprogramms „Düsentest“...
Wenn ein Segment der gedruckten Linien fehlt (siehe unten), kann dies auf eine verstopfte Tintendüse hindeuten. & Siehe „Reinigen des Druckkopfs“ auf Seite 78 Reinigen des Druckkopfs Sollten die Ausdrucke blasser werden oder Lücken im Druck aufweisen, können Sie das Problem möglicherweise beheben, indem Sie den Druckkopf reinigen.
Verwenden des Dienstprogramms „Druckkopfreinigung“ <Normal> <Verstopft> Halten Sie sich an die nachstehenden Schritte zur Reinigung des Druckkopfs mit Hilfe des Druckkopfreinigungs-Dienstprogramms. 1. Stellen Sie sicher, dass das Gerät eingeschaltet ist. 2. Stellen Sie sicher, dass keine Fehler angezeigt werden und das Ausgabegerät geschlossen ist.
Verwenden der Gerätetasten Halten Sie sich an die nachstehenden Schritte zur Reinigung des Druckkopfs mithilfe der Gerätetasten. 1. Stellen Sie sicher, dass der Computer eingeschaltet ist. 2. Stellen Sie sicher, dass das Gerät eingeschaltet ist. 3. Stellen Sie sicher, dass keine Fehler angezeigt werden und das Ausgabegerät geschlossen ist.
1. Vergewissern Sie sich, dass im Stapler 1 eine unbedruckte Disc eingelegt ist. 2. Stellen Sie sicher, dass keine Fehler angezeigt werden und das Ausgabegerät geschlossen ist. 3. Rufen Sie den Druckertreiber auf. Siehe „Aufrufen des Druckertreibers“ auf Seite 21. 4.
Reinigen Ihres Geräts Reinigen des Gerätegehäuses Damit Ihr Gerät bestmöglich arbeitet, reinigen Sie es wie folgt mehrmals im Jahr. Vorsicht: ❏ Verwenden Sie nie Alkohol oder Verdünner zum Reinigen des Geräts. Diese Chemikalien können das Gerät beschädigen. ❏ Achten Sie darauf, dass kein Wasser in das Gerät gelangt. Wenn Feuchtigkeit, Schmutz oder andere Partikel in das Innere des Geräts gelangen, kann dies neben der Beeinträchtigung der Druckqualität zu Kurzschlüssen kommen.
Reinigen des Geräteinneren Um optimale Ausdrucke zu erzielen, reinigen Sie das Geräteinnere nach dem folgenden Verfahren. 1. Stellen Sie sicher, dass das Gerät ausgeschaltet und alle Anzeigen aus sind, und ziehen Sie dann das Netzkabel aus der Steckdose. 2. Öffnen Sie das Ausgabegerät, und entnehmen Sie die Stapler. 3.
Seite 84
3. Entfernen Sie die Filter von den Filterabdeckungen. 4. Beseitigen Sie mit einem Staubsauger den Staub auf den Filtern. 5. Setzen Sie die Filter wieder ein. 6. Ziehen Sie die Schrauben wieder an, um die Filterabdeckungen zu schließen. Vorsicht: Reinigen Sie den Filter in regelmäßigen Abständen (alle sechs Monate). Warten Ihres Geräts...
2. Klicken Sie auf Start ( ), zeigen Sie auf Alle Programme, klicken Sie auf EPSON Total Disc Maker, und klicken Sie anschließend auf EPSON Total Disc Setup. 3. Wählen Sie CD/DVD/BD Publisher und klicken Sie dann auf Eigenschaften. 4. Klicken Sie auf die Registerkarte Wartungsinformationen.
Seite 86
7. Verpacken Sie Gerät und Zubehör wieder im Originalkarton. Hinweis: ❏ Bevor Sie die bedruckte Seite Ihrer CDs/DVDs/BDs berühren oder die CDs/DVDs/BDs verwenden, müssen Sie diese vollständig trocknen lassen. Von Epson empfohlene Discs müssen Sie mindestens eine Stunde und andere Disctypen mindestens 24 Stunden trocknen lassen.
Die Informationen, die Sie zur Diagnose und Behebung der gängigsten Probleme benötigen, finden Sie in der Hilfe, auf dem Bedienfeld und im Dienstprogramm EPSON Total Disc Monitor. Näheres finden Sie jeweils im entsprechenden Abschnitt weiter unten. Wenn Sie ein spezielles Problem mit der Veröffentlichungsqualität haben, ein Problem, welches nicht mit der Veröffentlichungsqualität zusammenhängt, ein Problem mit dem...
Seite 88
: leuchtet, : leuchtet nicht, : blinkt, : blinkt schnell Mit der Abdeckung verbundener Fehler Anzeigen Stapler Zustände/Abhilfemaßnahmen Netz Betrieb Fehler Tinte Ausgabegerät oder Patronenabdeckung geöffnet Schließen Sie das Ausgabegerät bzw. die Abdeckung. Der Auftrag wurde angehalten, da beim Verarbeiten des Auftrags das Ausgabegerät oder die Patronenabdeckung geöffnet wurde.
Seite 89
Mit der Discübertragung verbundener Fehler Anzeigen Stapler Zustände/Abhilfemaßnahmen Netz Betrieb Fehler Tinte Disc-Aufnehmefehler Lösen Sie das Problem wie folgt: 1. Öffnen Sie das Ausgabegerät und fächern Sie die Discs im Zufuhrstapler auf. 2. Schließen Sie das Ausgabegerät und erstellen Sie die Disc neu. Wenn dieser Fehler häufig auftritt, wenden Sie sich an Ihren Fachhändler.
Seite 90
Anzeigen Stapler Zustände/Abhilfemaßnahmen Netz Betrieb Fehler Tinte Disc-Übertragungsfehler Schalten Sie das Gerät aus und entnehmen Sie die Disc. Wenn dieser Fehler häufig auftritt, wenden Sie sich an Ihren Fachhändler. Der Arm konnte die Disc nicht freigeben. Schalten Sie das Gerät aus, und entnehmen Sie die Disc.
Seite 91
Anzeigen Stapler Zustände/Abhilfemaßnahmen Netz Betrieb Fehler Tinte Stapler 1 ist leer. Legen Sie Discs in den Stapler 1 ein. Hinweis: Die Anzeigelampe des Staplers blinkt, wenn der Zufuhrstapler leer ist. Die Anzeige stimmt eventuell nicht mit dem Zeitpunkt überein, an dem der Stapler wirklich leer wird.
Seite 92
Anzeigen Stapler Zustände/Abhilfemaßnahmen Netz Betrieb Fehler Tinte Die Tintenpatrone muss ersetzt werden oder sie ist nicht richtig eingesetzt. Ersetzen Sie die Tintenpatrone oder setzen Sie diese richtig ein. Wird die Tintenpatrone nicht erkannt, obwohl sie richtig eingesetzt ist, ist eventuell die grüne Platine verschmutzt.
Seite 93
Software angezeigt. Dieser Zustand wird nicht durch Anzeigeleuchten verdeutlicht. Lassen Sie den Resttinten-Filter umgehend von einem autorisierten Epson-Service-Center warten. Der Filter ist nahezu voll, und das Gerät funktioniert nicht mehr, wenn der Filter gänzlich voll ist. Versuchen Sie nicht, das Gerät selbst zu reparieren.
Seite 94
über genügend Speicherplatz. Es kann auch daran liegen, dass sich die im Stapler eingelegte Disc von dem im Dialogfeld „Eigenschaften von EPSON Total Disc Setup“ eingestellten Disctyp unterscheidet. Der Fehler konnte nicht beseitigt werden, auch nachdem der Vorgang mehrmals, wie festgelegt, wiederholt wurde.
EPSON Total Disc Monitor zeigt detaillierte Informationen zum Gerätestatus an. Es gibt drei Möglichkeiten zum Aufrufen von EPSON Total Disc Monitor: ❏ Wenn Sie einen Auftrag an das Gerät senden, wird EPSON Total Disc Monitor angezeigt. ❏ Klicken Sie im Fenster von EPSON Total Disc Maker auf die Schaltfläche Veröffentlichen.
Seite 96
Beim Aufrufen von EPSON Total Disc Monitor wird das folgende Fenster angezeigt: Auftragsliste Betriebshinweise Laufwerks-, Drucker- und Tintenpatronenstatus Staplerstatus EPSON Total Disc Monitor zeigt folgende Informationen an: ❏ Auftragsliste: Sie können Auftragslisten (bis zu 1000 für unbeendete Aufträge und 50 für beendete Aufträge) und deren Informationen prüfen sowie unbeendete Aufträge abbrechen,...
Disc oder Disc-Fach mit fehlerhaftem Einzug Disc wird nicht eingezogen Nehmen Sie den Discstapel heraus, und stellen Sie Folgendes sicher: ❏ Die Disc ist nicht beschädigt. ❏ Die Disc ist nicht zu alt. Beachten Sie die Hinweise in der Anleitung, die der Disc beigepackt ist.
Disc nicht mehr dreht. Greifen Sie erst dann auf die Auswurföffnung zu. Hinweis: ❏ Wenn Sie einen Fremdkörper nicht auf einfache Weise entfernen können, wenden Sie keine Gewalt an und nehmen Sie das Gerät nicht auseinander. Wenden Sie sich an Ihren EPSON-Fachhändler. Fehlerbehebung...
❏ Wenn der Arm stehengeblieben ist und gerade eine Disc hält, versuchen Sie nicht, die Disc von Hand zu entfernen. Anderenfalls kann der Arm beschädigt werden. Sollte ein derartiger Fehler auftreten, schalten Sie das Gerät aus und wieder ein, und versuchen Sie das Problem per Initialisierung des Geräts zu beseitigen.
Probleme mit der Druckqualität Wenn Sie ein Problem mit der Druckqualität haben, vergleichen Sie den Testdruck mit den nachstehenden Abbildungen. Klicken Sie auf den Bildtitel unter der Abbildung, die am ehesten Ihrem Ausdruck entspricht. Testmuster in Ordnung Testmuster in Ordnung „Horizontale Streifen“...
& Siehe „Reinigen des Druckkopfs“ auf Seite 78. ❏ Die Tintenpatronen sollten innerhalb von sechs Monaten nach dem Öffnen der Verpackung verbraucht werden. ❏ Verwenden Sie Original-Epson-Tintenpatronen. ❏ Prüfen Sie die Tintenanzeige H. Wenn die Anzeige leuchtet, tauschen Sie die entsprechende Tintenpatrone aus.
& Siehe „Austauschen von Tintenpatronen“ auf Seite 72. Undeutlicher oder verschmierter Ausdruck ❏ Verwenden Sie Original-Epson-Tintenpatronen. ❏ Achten Sie darauf, das Gerät auf eine ebene, stabile Fläche zu stellen, die an allen Seiten über die Grundfläche des Geräts hinausragt. Das Gerät arbeitet nicht einwandfrei, wenn es gekippt wird.
Verschiedene Druckausgabeprobleme Falsche oder unvollständige Zeichen ❏ Löschen Sie etwaige angehaltene Druckaufträge im Windows-Spooler. ❏ Schalten Sie das Gerät und den Computer aus. Vergewissern Sie sich, dass das Geräte-Schnittstellenkabel ordnungsgemäß angeschlossen ist. ❏ Deinstallieren Sie den Druckertreiber und installieren Sie ihn dann erneut. &...
Bedruckte Seite mit Verschmierungen oder Streifen ❏ Wählen Sie im Druckertreiber die geeignete Einstellung für die Discgröße aus. ❏ Deinstallieren Sie den Druckertreiber und installieren Sie ihn dann erneut. & Siehe „Deinstallieren der Software“ auf Seite 23. Zu niedrige Druckgeschwindigkeit ❏...
Das Gerät funktioniert nicht Alle Anzeigen sind erloschen ❏ Drücken Sie die Netztaste P, um sicherzustellen, dass das Gerät eingeschaltet ist. ❏ Schalten Sie das Gerät aus, und stellen Sie sicher, dass das Netzkabel fest angeschlossen ist. ❏ Stellen Sie sicher, dass Ihre Steckdose funktioniert und nicht von einem Schalter oder Timer gesteuert wird.
❏ In einer Umgebung, in der der Windows Media Player 7 installiert ist, wird das Ausgabegerät eventuell nicht erkannt. Deinstallieren Sie in diesem Fall EPSON Total Disc Maker und starten den Computer neu. Installieren Sie dann EPSON Total Disc Maker wieder.
Die Discinformationen können nicht gelesen werden Wenn die Meldung „Die Disc-Informationen können nicht gelesen werden. Sie müssen mit Administratorrechten angemeldet sein.“ erscheint, müssen Sie sich unter Windows mit Administratorrechten anmelden. Wenn Sie Daten von einem Laufwerk kopieren, müssen Sie sich zuerst mit Administratorrechten anmelden.
Kontaktieren des Kundendiensts Bevor Sie sich an Epson wenden Wenn das Epson-Produkt nicht ordnungsgemäß funktioniert und Sie das Problem nicht mit Hilfe der Informationen zur Fehlerbehebung in der Produktdokumentation lösen können, wenden Sie sich an den Kundendienst. Wenn der Kundendienst für Ihr Land im Folgenden nicht aufgeführt ist, wenden Sie sich an den Fachhändler, bei dem Sie dieses Produkt...

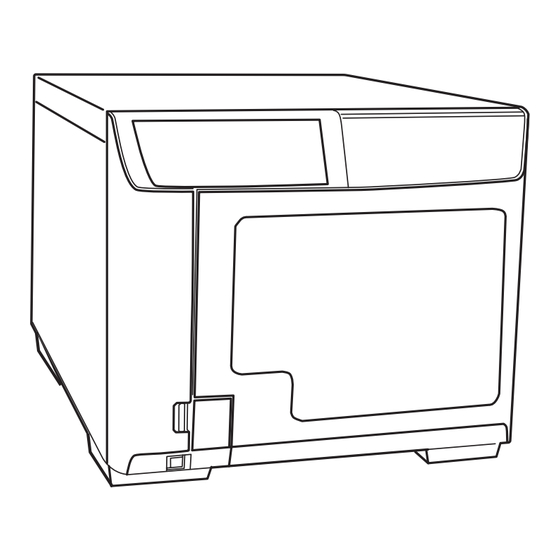

Anhang B Produktinformationen Teile des Geräts und Funktionen des Bedienfelds Teile des Geräts Patronenabdeckung: Schützt die Tintenpatronen. Nur zum Installieren oder Auswechseln von Tintenpatronen verwenden. Bedienfeld: Verwenden Sie die Tasten, und behalten Sie die Anzeigen im Auge, um das Gerät zu steuern. Weitere Einzelheiten finden Sie im nächsten Abschnitt. Gehäusetür: Öffnen Sie diese, um Discs einzulegen oder herauszunehmen.
Seite 110
e f g h Netzanschluss: Dient zum Anschließen des Netzkabels. USB-Anschluss: Dient zum Anschluss eines USB-Kabels zwischen Computer und Gerät. Klammer für das Schnittstellenkabel: Dient zum Führen und Halten des Kabels. Belüftung: Lassen Sie zur Belüftung mindestens 10 cm (3,94 Zoll) Platz zwischen der Rückseite des Geräts und der Wand.
Seite 111
j k l Laufwerk: Schreibt Daten auf die beschreibbare Discseite bzw. liest Daten auf der Disc. k. Arm: Transportiert die Discs. Stapler 1: Verwenden Sie Stapler 1 als Disc-Zufuhrstapler. Dieses Fach kann maximal 50 Discs fassen. m. Stapler 2: Verwenden Sie Stapler 2 als Disc-Zufuhr- oder -Ausgabestapler. Dieses Fach kann maximal 50 Discs fassen.
Bedienfeld Tasten Taste Funktion Halten Sie die Taste drei Sekunden lang gedrückt, um den Druckkopf zu reinigen. Reinigung Anzeigen Leuchtet Beschreibung Leuchtet, wenn das Gerät eingeschaltet ist. Blinkt, wenn das Gerät initialisiert wird, nachdem eine Tintenpatrone ausgetauscht wurde sowie wenn Tinte aufgefüllt oder der Druckkopf gereinigt wird.
Sie den Fachhändler, bei dem Sie das Gerät erworben haben, oder rufen Sie eine der folgenden Internetadressen auf: http://www.epson-europe.com (Europa) http://www.discproducer.epson.com (USA und Kanada) Discs Epson bietet die angegebenen CD-Rs, DVD-Rs und BD-Rs für alle Ihre Brenn- und Druckbedürfnisse an. Technische Daten Disc Vorsicht: ❏...
Seite 114
❏ Eine schlechte Discqualität beeinträchtigt die Druckqualität und kann Discstaus oder andere Probleme verursachen. Wenn Probleme auftreten, verwenden Sie Discs besserer Qualität. ❏ Die angegebene Disc ist für Tintenstrahldrucker gedacht. ❏ Die angegebenen Discs verfügen über eine feuchthaftende Tintenaufnahmeschicht auf der Oberseite.
Seite 115
❏ Der Aufdruck kann nur auf der bedruckbaren Seite erfolgen. Verwenden Sie zur Beschriftung der Discs ein Schreibgerät mit einer weichen Spitze, wie einen Filzstift und auf keinen Fall einen Kugelschreiber.Radieren Sie die Beschriftung nicht aus. ❏ Verwenden Sie die Discs nicht mit einem Autolademechanismus, einem Laufwerk mit einem Haltemechanismus, der größer als 33 mm ist, oder zusammen mit einem Autolaufwerk.
Seite 116
Der bedruckbare Bereich ist der Bereich, auf dem das Etikett gedruckt werden kann. Der bedruckbare Bereich kann über die Option „Inn./äuß. Durchmesser festlegen“ von EPSON Total Disc Maker festgelegt werden. Für „Inn./äuß. Durchmesser festlegen“ können Sie die Optionen „Standard“, „Breit“ oder einen selbstgewählten Wert eingeben.
Seite 117
Bereiche fest. Wenn Sie die Flächen außerhalb des bedruckbaren Bereichs bedrucken, kann Ihr CD/DVD/BD-Laufwerk beschädigt werden. ❏ In EPSON Total Disc Maker kann der Innendurchmesser auf Werte ab 18 mm und der Außendurchmesser auf Werte bis 119,4 mm gesetzt werden (0,71 bis 4,7 Zoll). Wenn jedoch außerhalb des bedruckbaren Bereichs (45 bis 116 mm) gedruckt wird, kann dies...
❏ Verwenden Sie die Tintenpatrone vor dem auf der Verpackung gedruckten Verfallsdatum. ❏ Füllen Sie die Tintenpatronen nicht nach. Fremdprodukte können Schäden verursachen, die von der Epson-Garantie ausgenommen sind, und können unter bestimmten Umständen ein unberechenbares Verhalten des Druckers bewirken.
Auftragsverarbeitung Auftrags-verarbei-tungsge- 15 Discs/Std. schwin-digkeit Bei Verwendung der von EPSON angegebenen CD-Rs beträgt die (Beschreiben und bedrucken) Geschwindigkeit x 40 beim Schreiben von Daten mit einer Größe von 600MB und bei Auswahl der Option „Schnell/bidirektionaler Druck“. 8 Discs/Std. Bei Verwendung der von EPSON angegebenen DVD-Rs beträgt die...
*1: Wenn Sie 2,4x für eine DVD-R/DVD-R DL wählen, wird die Schreibgeschwindigkeit auf 2x eingestellt. *2: Wenn Sie 2x für eine DVD+R/DVD+R DL wählen, wird die Schreibgeschwindigkeit auf 2,4x eingestellt. *3: 8x Schreibgeschwindigkeit ist nur mit von EPSON für die achtfache Schreibgeschwindigkeit empfohlenen BDs möglich. Mechanische Kenndaten Laufwerk Schubladentyp Staplerkapazität...
Umgebungsbedingungen Temperatur Betrieb: 10 bis 35 °C (50 to 95 °F) Lagerung: -20 bis 40 °C (-4 to 104 °F) 1 Monat bei 40 °C (104 °F) Luftfeuchtigkeit Betrieb:* 20 bis 80 % relative Luftfeuchtigkeit Lagerung:* 5 bis 85 % relative Luftfeuchtigkeit *1 Ohne Kondensation Normen und Zertifizierungen Sicherheit...
Lebensdauer Lebensdauer des Abfalltintenkissens: Ca. 30.000 gedruckte Discs Der Resttintenfilter muss nach dem Bedrucken von ungefähr 30.000 Discs ausgetauscht werden. Diese Angaben basieren auf der Annahme, dass pro Monat 2.000 Discs im Bidirektionaldruckverfahren bedruckt werden. Die tatsächlichen Daten hängen von den gedruckten Bildern, den Druckeinstellungen, dem Datenträgertyp, der Verwendungshäufigkeit und der Temperatur ab.
