Num'axes SL1008 Gebrauchsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

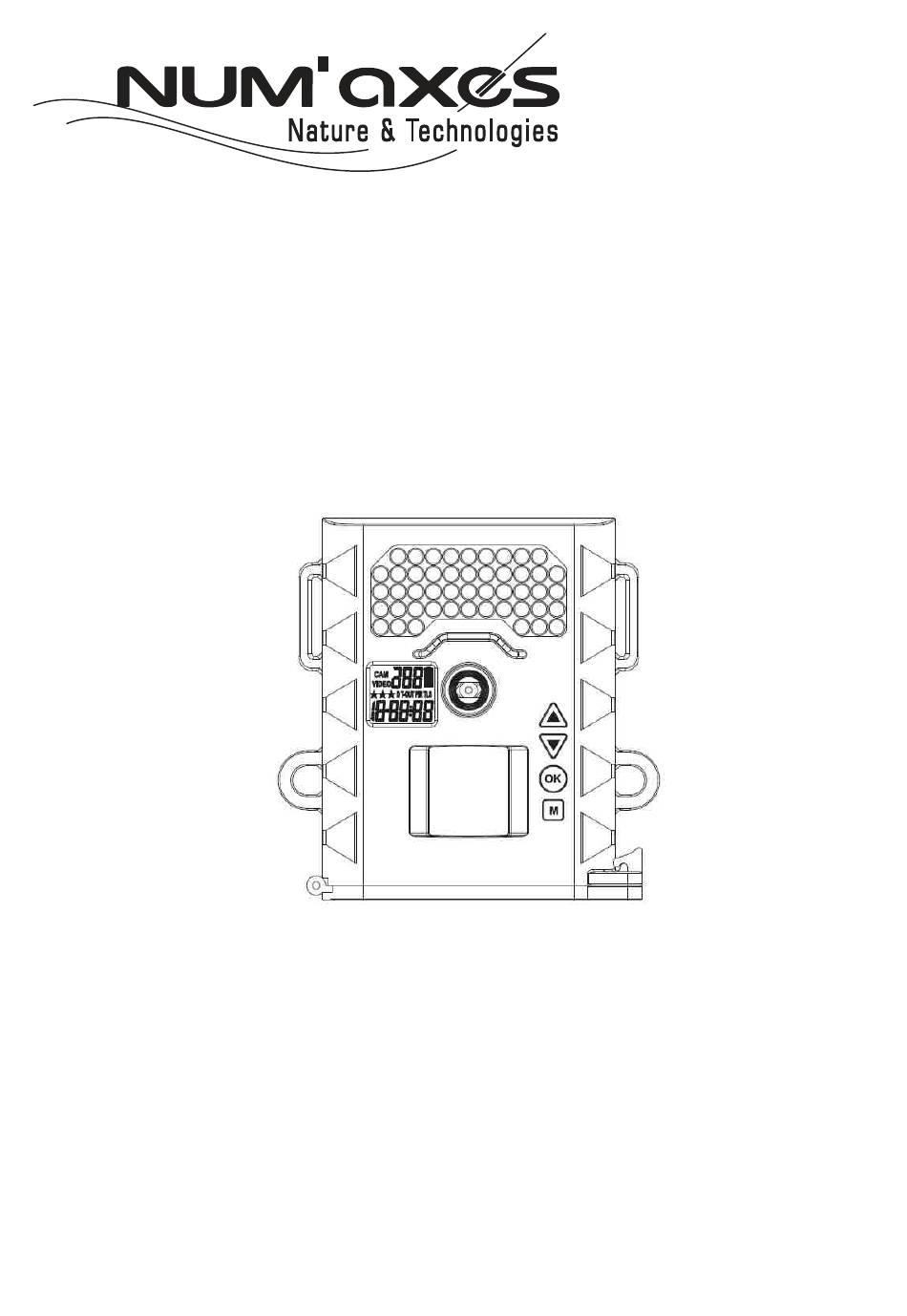

Piège photographique / Trail camera
Cámara de rastreo / Fotofalle
Fotocamera da esplorazione
# SL1008
Guide d'utilisation .................................................... 2
Instruction manual ................................................. 41
Manual de instrucciones ........................................ 79
Gebrauchsanleitung ............................................ 119
Manuale d'uso ..................................................... 159
SL1008 - Indice A
1/200
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Num'axes SL1008
Inhaltszusammenfassung für Num'axes SL1008
- Seite 1 Piège photographique / Trail camera Cámara de rastreo / Fotofalle Fotocamera da esplorazione # SL1008 Guide d’utilisation ............ 2 Instruction manual ..........41 Manual de instrucciones ........79 Gebrauchsanleitung ..........119 Manuale d’uso ............. 159 SL1008 - Indice A 1/200...
- Seite 119 Technische Spezifikationen ..........153 Fehlersuche ..............155 Garantie ................156 Garantiebedingungen ............ 156 Registrieren Ihres Produkts ..........157 Sammeln und Recycling der Geräte am Ende ihres Lebens ................157 Zubehöre ................ 158 CE-Kennzeichnung ............158 SL1008 - Indice A 119/200...
-
Seite 120: Lieferumfang Der Fotofalle
− Bedienungshandbuch − USB-Kabel − Befestigungsgurt Überblick über die Fotofalle Vorderansicht Infrarot-LED Öffnung für den Befestigungsgurt Mikrofon Testlaserstrahl Statusanzeige Kameralinse Taste NACH OBEN Taste NACH UNTEN Bestätigungstaste Öffnung für Python- Kabelschloss Menütaste Bewegungsmelder (PIR-Sensor) Schloss Abdeckung SL1008 - Indice A 120/200... -
Seite 121: Untenansicht
Untenansicht Abdeckung des Anschlusses für Abdeckung Schlossöffnung die Stromversorgung Untenansicht (nach Öffnen der Abdeckung) Externer Anschluss für die 12-V- Gleichstrom-Stromversorgung USB-Anschluss Wahlschalter (SET/OFF/A/B/MANUAL) SD-Kartensteckplatz AV-Out-Anschluss Taste des Batteriefach Batteriefachs SL1008 - Indice A 121/200... -
Seite 122: Sicherheitshinweise
Garantieausschluss zur Folge. HINWEIS: Diese Fotofalle elektronisches Präzisionsgerät. Versuchen Sie nicht, die Fotofalle selbst zu warten, da Sie sich durch das Öffnen des Geräts oder Entfernung Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen könnten. SL1008 - Indice A 122/200... -
Seite 123: Definitionen
[OK] Bestätigungstaste: Ermöglicht die Bestätigung der Einstellungen. • Menütaste: Ermöglicht eine Änderung Einstellungen. • Öffnung für Python-Kabelschloss: Ermöglicht das sichere Befestigen der Fotofalle mit einem (nicht im Lieferumfang enthaltenen) Python-Kabelschloss an einem Pfosten oder einem Baum. SL1008 - Indice A 123/200... - Seite 124 USB-Anschluss: Mit diesem Anschluss können Sie die Fotofalle über das mitgelieferte USB-Kabel an einen PC anschließen aufgezeichneten Bilder/Videos herunterladen. • Externer Anschluss für die Stromversorgung: Mit diesem Anschluss können eine externe Gleichstromversorgung oder einen Akku (nicht Lieferumfang enthalten) anschließen. SL1008 - Indice A 124/200...
- Seite 125 Taste des Batteriefachs: Drücken Sie diese Taste, um das Batteriefach zu entsperren, und ziehen Sie es dann heraus, um Batterien einzulegen oder auszutauschen. HINWEIS: Beachten Sie die korrekte Polarität der Batterien oder der externen Stromversorgung. SL1008 - Indice A 125/200...
-
Seite 126: Definitionen Der Lcd-Statusanzeige
: Gibt die Anzahl der Serienbildaufnahmen an. • : Gibt den Batterieladestatus an. > < Nahezu leer Voll Halb voll > < (Symbol aus) (Symbol ein) (Symbol blinkt) > < Bei niedrigem Ladestatus zeigt die Statusanzeige „bAtLO“ an. Bitte Batterien austauschen. SL1008 - Indice A 126/200... - Seite 127 Bildern belegt wird. • PIR : Gibt an, dass für die Fotofalle der PIR- Erkennungsmodus aktiviert ist (die Fotofalle macht Fotos oder Videos, wenn der PIR-Sensor eine Aktivität innerhalb der Reichweite detektiert und die Fotofalle auslöst). SL1008 - Indice A 127/200...
-
Seite 128: Werkseitige Standardeinstellungen
HINWEIS: Stellen Sie sicher, dass die Fotofalle auf OFF steht, bevor Sie SD-Karten oder Batterien einlegen oder entfernen. „AA“-Batterien In das integrierte Batteriefach passen 8 „AA“-Batterien. Es müssen qualitativ hochwertige Alkalinebatterien verwendet werden (NUM’AXES-Batterien sind bei NUM’AXES oder bei SL1008 - Indice A 128/200... -
Seite 129: Besondere Anforderungen Zur Verwendung Der Batterien
(nicht im Lieferumfang enthalten) angeschlossen werden kann. • Sicherstellen, dass die Fotofalle auf OFF steht. • Stecker Kabel des externen AC/DC-Netzadapters oder Akkus an den Anschluss für die 12 V-Gleichstromversorgung auf der Gehäuseunterseite der Fotofalle einstecken. SL1008 - Indice A 129/200... -
Seite 130: Speicheroptionen
Ihrem Computer, bevor Sie sie in die Fotofalle einsetzen. Neue Karten können nach der Packungsentnahme direkt eingesetzt werden. FORMATIERUNG – Definition: Beim Formatieren einer SD- Speicherkarte löscht das Betriebssystem alle Daten und Dateien auf der Karte. Dann erstellt es eine interne SL1008 - Indice A 130/200... -
Seite 131: Konfiguration Und Programmierung Der Fotofalle
Ihre Fotofalle ausschließlich im PIR-Modus (nicht im Zeitraffermodus). • A (Voreinstellung A) - Umgeht alle Benutzereinstellungen und nutzt folgende Einstellungen: PIR-Modus / Foto / Auflösung: 5MP / Serie: 3P (3 Bilder pro Auslösung) / Zeitlimit: 30 Sekunden SL1008 - Indice A 131/200... -
Seite 132: Einstellung Des Programmierbaren Auswahlmodus
Schalter von der Position OFF in die Position SET stellen. • Die Statusanzeige zeigt den aktuellen Status der Fotofalle an. • Drücken Sie die Taste [M] einmal, um zum manuellen Programmiermodus zu wechseln, blinkt die Anzeige SL1008 - Indice A 132/200... - Seite 133 Drücken Sie [OK], um Ihre Auswahl zu speichern. Dann blinkt die Anzeige „burst“ (Burst Shoot = Serienaufnahmen). Drücken Sie die Taste [OK], um zur Einstellung der Serienaufnahmen zu gelangen, oder die Taste [M], um die Einstellung zu verlassen. SL1008 - Indice A 133/200...
-
Seite 134: Einstellung Der Videoauflösung Im Pir-Modus
Zeitlimitanzeige „T-O“. Drücken Sie die Taste [OK], um zur Einstellung der Serienbildaufnahmen zu gelangen, oder die Taste [M], um die Einstellung zu verlassen. Einstellung der Videoauflösung im PIR-Modus Für Ihre Fotofalle können 2 verschiedene Videoauflösungen programmiert werden: SL1008 - Indice A 134/200... -
Seite 135: Einstellung Der Videolänge Im Pir-Modus
10 Minuten (10:00) pro Auslösung programmiert werden. • Nach dem Drücken von [OK] zur Bestätigung der Videoauflösung blinken die Buchstaben „T“ und „ᴜ“ in der Statusanzeige. • Drücken Sie einmal auf [OK], um zur Einstellung der SL1008 - Indice A 135/200... -
Seite 136: Einstellung Des Zeitlimits Im Pir-Modus
• Drücken Sie [OK], um die Zeitlimit-Einstellung zu speichern. • Nun blinkt das Wort „T“ (Time). Drücken Sie die Taste [OK], um zur Zeiteinstellung zu gelangen, oder die Taste [M], um die Einstellung zu verlassen. SL1008 - Indice A 136/200... - Seite 137 • Drücken Sie die Taste [▲] oder [▼], um den Minutenwert (00 – 59) zu erhöhen oder zu senken. • Drücken Sie [OK], um Ihre Auswahl zu speichern und zur Einstellung des Monats zu gelangen. SL1008 - Indice A 137/200...
- Seite 138 Zeitspanne und in den von Ihnen angegebenen Abständen automatisch Fotos. Der Videomodus steht im Zeitraffermodus nicht zur Verfügung. Die Standardeinstellungen für den Zeitraffer: • Zeitspanne: 19:00 bis 07:00 am nächsten Tag • Zeitlimit: 60 Sekunden SL1008 - Indice A 138/200...
- Seite 139 Nun blinken die Stundenziffern. • Drücken Sie die Taste [▲] oder [▼], um den Stundenwert (00 – 23) zu erhöhen oder zu senken, und dann [OK], um Ihre Auswahl zu speichern und die Minuten einzustellen. SL1008 - Indice A 139/200...
- Seite 140 HINWEIS: Das Zeitlimit für den Zeitraffermodus kann in 5-Sekunden-Schritten von 5 Sekunden (00:05) bis 10 Minuten eingestellt werden (10:00). • Drücken Sie zum Beenden die Taste [M]. Die Statusanzeige zeigt den aktualisierten Status der Fotofalle an. SL1008 - Indice A 140/200...
- Seite 141 5 Minuten 3 Bilder. Empfehlungen zur Einstellung des Zeitraffermodus Wenn Zeitrafferfunktion verwenden Batterielebensdauer erhöhen wollen, um eine maximale Anzahl an Bildern machen zu können, empfehlen wir Ihnen, folgendermaßen vorzugehen: Batterien: Lithiumbatterien Bildauflösung: 3 M Zeitlimit: Über 15 Sekunden SL1008 - Indice A 141/200...
-
Seite 142: Aufstellen Der Fotofalle
Stellen Sie sicher, dass die Speicherkarte korrekt eingesteckt ist und ausreichend verfügbaren Speicherplatz aufweist. • Überprüfen Sie die korrekte Uhrzeit- und Datumseinstellung. • Prüfen Sie bevor Sie gehen, dass die Fotofalle von SET auf A oder B oder MANUAL gestellt wurde. SL1008 - Indice A 142/200... -
Seite 143: Beispiel: Montage
Beispiel: Montage Befestigung an einem Pfosten oder Baum Effektiver Winkel Effektive Reichweite SL1008 - Indice A 143/200... -
Seite 144: Ausrichtung Der Fotofalle
Alternativ dazu können Sie ihn auch abschalten, indem Sie 3 Sekunden lang die Taste [M] drücken. • Stellen Sie den Schalter nach Abschluss des Tests wieder von der Position SET in die Position OFF. Warnung: Laserstrahl nicht auf die Augen richten. SL1008 - Indice A 144/200... -
Seite 145: Verwendung Der Fotofalle Im Pir-Erkennungsmodus
Stellen Sie den Wahlschalter in die Position SET, die Statusanzeige zeigt daraufhin den aktuellen Status der Fotofalle an. • Drücken einmal Taste [M], Programmiermodus Manual zu aktivieren. • Wenn die Anzeige „PIR“ blinkt, drücken Sie [OK], um zu SL1008 - Indice A 145/200... -
Seite 146: Um Videos Zu Machen, Muss Auf Dem Display Video Angezeigt Werden
Drücken Sie zur Bestätigung einmal die Taste [OK] und dann die Taste [M], um die Einstellung zu verlassen. • Stellen Sie dann den Schalter von der Position SET in die Position MANUAL und schließen Sie die Abdeckung. SL1008 - Indice A 146/200... -
Seite 147: Verwendung Der Fotofalle Im Zeitraffermodus
Drücken Sie zur Bestätigung einmal die Taste [OK] und dann die Taste [M], um die Einstellung zu verlassen. • Für andere Einstellungen folgen Sie bitte den Anweisungen „Konfiguration und Einstellung der Fotofalle – Einstellung des Zeitraffermodus“ (siehe oben), um den TLM-Modus zu SL1008 - Indice A 147/200... -
Seite 148: Anzeigen Und Löschen Von Dateien
Anzeige von Dateien auf einem Computer Ihre Fotofalle ist ein Plug- and Play USB-Speichergerät, wenn Sie die Betriebssysteme Windows 2000 / ME / XP / Vista oder Windows 7 benutzen. Diese Fotofalle ist mit MAC 10.6 und höher kompatibel. SL1008 - Indice A 148/200... -
Seite 149: Dateien Per Usb-Verbindung Auf Ihrem Computer Ansehen
Wechseldatenträger, scrollen Sie dann zu der Datei, die Sie ansehen möchten, und führen Sie einen Doppelklick auf den Dateinamen aus. Speichern Ihrer Bilder und Videos: Markieren Sie die zu speichernde(n) Datei(en) und ziehen Sie sie auf Ihre SL1008 - Indice A 149/200... - Seite 150 Schalten Sie die Fotofalle ein, indem Sie den Schalter von OFF auf A, B, MANUAL oder SET stellen, und schalten Sie das TV-Gerät ein. • Stellen Sie sicher, dass das TV-Gerät auf den AUX / VIDEO IN Modus umgeschaltet wird. Ausführlichere Informationen finden SL1008 - Indice A 150/200...
-
Seite 151: Tv Out Systemeinstellungen
Drücken Sie erneut die Taste [OK], wechselt das Gerät vom Vollbildmodus zur Miniaturbildansicht. HINWEIS: Alle Videos werden mit Ton aufgezeichnet. Dieser wird jedoch nur wiedergegeben, wenn Sie die Videos auf dem PC ansehen. TV Out Systemeinstellungen • Drücken Sie einmal die Taste [M]. SL1008 - Indice A 151/200... -
Seite 152: Dateien Im Feldeinsatz Löschen
Drücken Sie die Taste [OK], um zum Menü d-ALL (LÖSCHEN) und F-t (FORMATIEREN) zu gelangen. • Drücken Sie die Taste [▲] oder [▼], um die gewünschte Funktion auszuwählen: NO-dL (No Delete = Kein Löschen) - Es werden keine Bilder gelöscht. SL1008 - Indice A 152/200... -
Seite 153: Technische Spezifikationen
Ein freier USB 1.1 Anschluss (empfohlen: USB 2.0) • Direct X 9.0 oder höher – Sollte Ihr Betriebssystem bereits umfassen. • Windows-kompatible Soundkarte und Lautsprecher. HINWEIS: Wenn Sie Fragen zu Ihren PC-Spezifikationen haben, wenden Sie sich bitte an Ihren PC-Hersteller. SL1008 - Indice A 153/200... -
Seite 154: Funktionen Und Spezifikationen Der Fotofalle
Zeitlimit für PIR-Betrieb: von 5 Sekunden bis zu 1 Stunde in 5-Sekunden-Schritten. • Zeitlimit für TLM-Betrieb: 5 Sekunden bis 10 Minuten in 5- Sekunden-Schritten. • Echtzeituhr für Datums- und Zeitstempel. • Integrierter Temperatursensor. • Datum, Zeit, Temperatur (in °C) und Mondphase sind auf SL1008 - Indice A 154/200... -
Seite 155: Fehlersuche
Sie das Produkt sachgemäß verwenden. Falls das Problem bestehen bleibt, kontaktieren Sie Ihren Händler oder NUM'AXES unter +33.2.38.69.96.27 oder per E- Mail an export@numaxes.com. Je nach Ausmaß der Fehlfunktion kann es sein, dass Sie das Produkt zurücksenden müssen. SL1008 - Indice A 155/200... -
Seite 156: Garantie
Zurücksenden des Artikels an den Händler oder an NUM’AXES • Beschädigung des Produkts aufgrund von: − Fahrlässigkeit oder fehlerhafter Bedienung − Nutzung entgegen den Anweisungen bzw. nicht vorgesehene Nutzung − Reparaturen durch nicht zugelassene Personen • Verlust oder Diebstahl SL1008 - Indice A 156/200... -
Seite 157: Registrieren Ihres Produkts
, die auf diesem Gerät abgebildet ist, bedeutet, dass dieses Produkt nach dem Ende seiner Betriebszeit getrennt von den Haushaltsabfällen zu entsorgen ist. Entweder sollte es an einer Sammelstelle für elektrische und elektronische Altgeräte abgegeben werden oder, SL1008 - Indice A 157/200... -
Seite 158: Zubehöre
Ihrem örtlichen Amt für Abfallentsorgung oder in der Verkaufsstelle dieses Geräts. Zubehöre Si können jederzeit die Zubehöre (Batterie, SD-Karte…) bei Ihrem Verbreiter erwerben. CE-Kennzeichnung Dieses Gerät entspricht den EG-Richtlinien EN55022 : 2010 und EN55024 :2010. www.numaxes.com / export@numaxes.com SL1008 - Indice A 158/200... - Seite 199 SL1008 - Indice A 199/200...
