SICHERHEITSFUNKTIONEN STO UND SS1
3.4

Verdrahtungsbeispiele

Die Beispiele in diesem Kapitel zeigen die grundlegenden Verdrahtungsmöglichkeiten für die
OPT-AF-Karte. Vor Ort geltende Normen und Vorschriften sind beim endgültigen Entwurf stets
einzuhalten.
3.4.1
Beispiel 1: OPT-AF-Karte ohne Reset für Safe Torque Off (STO)
HAUPTSCHALTKREIS
L1
L2
L3
PE
1
3
5
F1
2
4
6
L1
L2
L3
X10
U
V
W
PE
PE
PE
PE
W1
U1
V1
W1
M
3
~
PE
1
2
M1

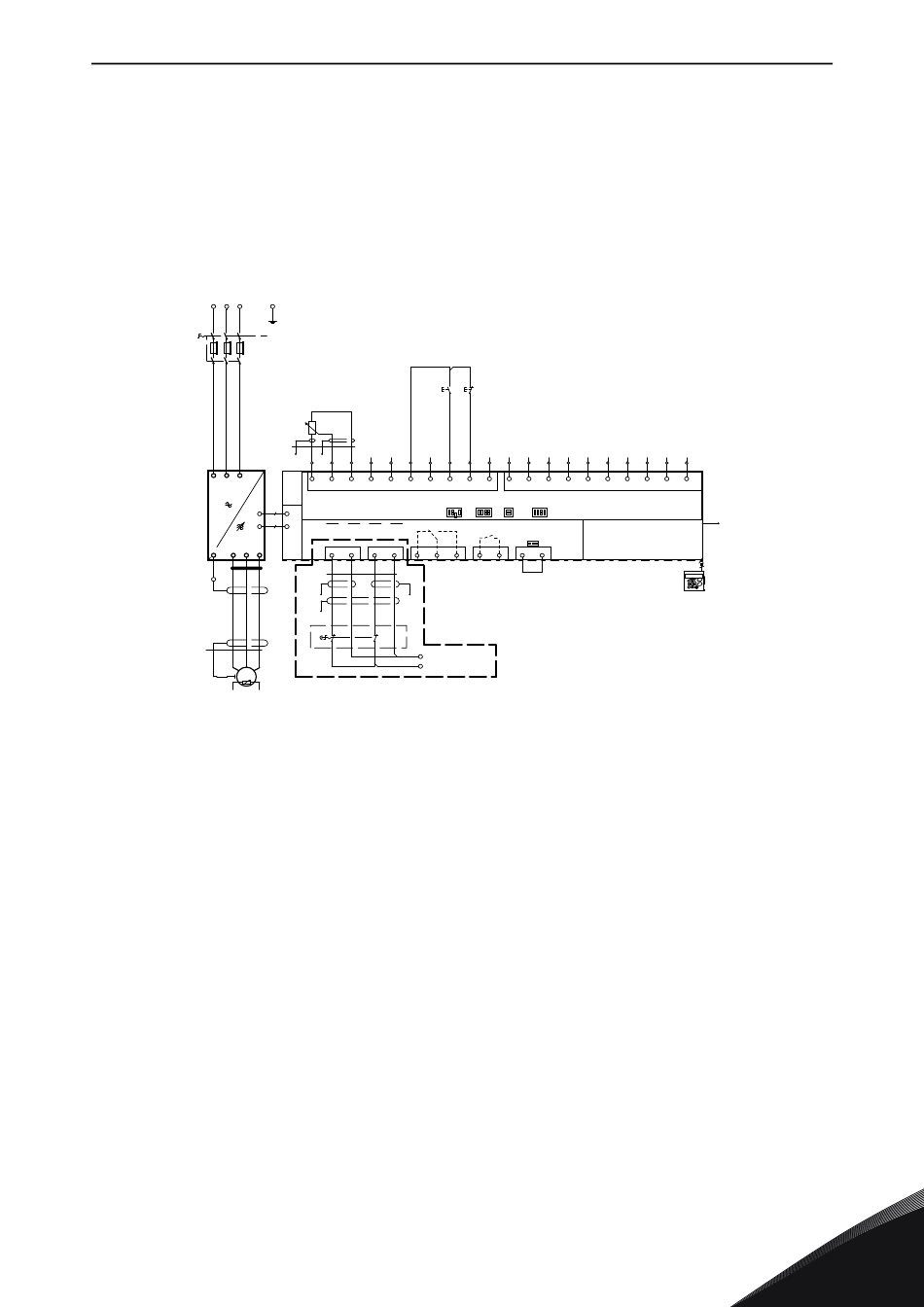

Abbildung 6 zeigt ein Anschlussbeispiel der OPT-AF-Karte für die Sicherheitsfunktion Safe Torque
Off ohne Reset. Wie oben zu sehen ist, wird Schalter S1 mit 4 Leitern an die OPT-AF-Karte
angeschlossen.
Die Spannungsversorgungvon S1 erfolgt entweder über die OPT-A1-Karte (Anschlüsse 6 und 7
in Abbildung 6) oder über eine externe Vorrichtung.
Wenn der Schalter S1 betätigt wird (Kontakte geöffnet), schaltet der Umrichter in den STO-Zustand,
und falls der Motor läuft, trudelt er aus. Der Umrichter zeigt an: „A30 SafeTorqueOff".
Wenn Schalter S1 freigegeben wird (Kontakte geschlossen), kehr der Umrichter in den
Bereitschaftszustand zurück. Anschließend kann der Motor mit einem gültigen Startbefehl
betrieben werden.
Hinweis: Alle Umrichter der NXP-Serie sind so programmiert, dass sie nur flankensensitive
Startbefehle für einen gültigen Start aus dem STO-Status akzeptieren. Zum Starten des Motors
ist ein neuer Startbefehl erforderlich, nachdem der Umrichter in den Bereitschaftszustand
zurückkehrt.
