14 Toma de corriente para la conexión a un
enchufe (230 V~ / 50 Hz) mediante el cable de
corriente entregado
15 Soporte para el fusible de corriente
Cambie siempre un fusible fundido sólo por
otro del mismo tipo.
16 Tira de terminales para altavoces que hay
que conectar permanentemente, es decir,
para altavoces que no se tienen que conec-
tar y desconectar mediante los botones
ZONES (7); ¡preste atención siempre al apar-
tado 5!
17 Entrada de nivel de línea EM INPUT (termi-
nales de tornillo) para anuncios importantes
En cuanto haya una señal presente en esta
entrada, se desactivarán las señales de las
entradas INPUT 2 a INPUT 5 (11, 19, 20, 21)
y del lector MP3.
18 Control MUTE LEVEL para ajustar el nivel de
atenuación del volumen (0 – 30 dB) de las
entradas INPUT 2 a INPUT 5 (11, 19, 20, 21)
y del lector MP3 cuando se hace un anuncio
con la entrada MIC 1 (2)
19 Tomas jack 6,3 mm (asim.) de las entradas
INPUT 2 y INPUT 3 para micrófonos; como
alternativa a las tomas XLR (11) y a las
tomas RCA (20)
20 Tomas RCA de las entradas INPUT 2 y
INPUT 3 para conectar aparatos de audio
con salida de línea (lector MP3 / CD, radio,
pletina, etc.); como alternativa a las entradas
de micrófono (11, 19)
21 Tomas RCA de las entradas INPUT 4 y
INPUT 5 para conectar aparatos de audio
con salida de nivel de línea (lector MP3 / CD,
radio, pletina, etc.)
22 Salida de nivel de línea OUTPUT para la
señal mezclada, por ejemplo para conectar
un amplificador adicional si se necesitan
más altavoces de los que puede soportar el
PA-312DMP
4.3 Lector MP3
Botón
En el control remoto
En el aparato
Para conectar / desconectar el lector MP3

Después de la conexión, empezará la última pista reproducida.
Para cambiar entre reproducción (indicación del número de pista)

y pausa (indicación
 Para ajustar el volumen; indicación
VOL– VOL+
Pulsar brevemente para pista anterior / siguiente

Mantener pulsado para ajustar el volumen; indicación
Pulsar brevemente para pista anterior / siguiente

Mantener pulsado para avanzar / retroceder 10 pistas de golpe
 Avance / retroceso rápido (con el sonido silenciado)
Función repetición

= repetición de la pista
= repetición de todas las pistas
Control

Para ajustar el volumen máximo del lector MP3
MP3 LEVEL
Selección directa de pista, ejemplos:
Pista Botones
8 8
1 ... 9, 0

10 10+
10+
15 10+, 5 ó 1, 5
97 9, 7
426 4, 2, 6
 Para seleccionar ajustes de sonido; indicación
EQ
 Sin función
MODE
4.4 Control remoto IR
El control remoto (fig. 3) para el lector MP3 se
entrega con una batería. Antes del primer fun-
cionamiento, extraiga la película de protección
del soporte de la batería. Cuando pulse un botón
en el control remoto, siempre apunte el control
remoto hacia el amplificador. Asegúrese de que
no hay obstáculos entre el amplificador y el con-
trol remoto.
Si el control remoto no se va a utilizar
durante un largo periodo de tiempo, quite la
batería para prevenir cualquier daño provocado
por el derrame de la batería.

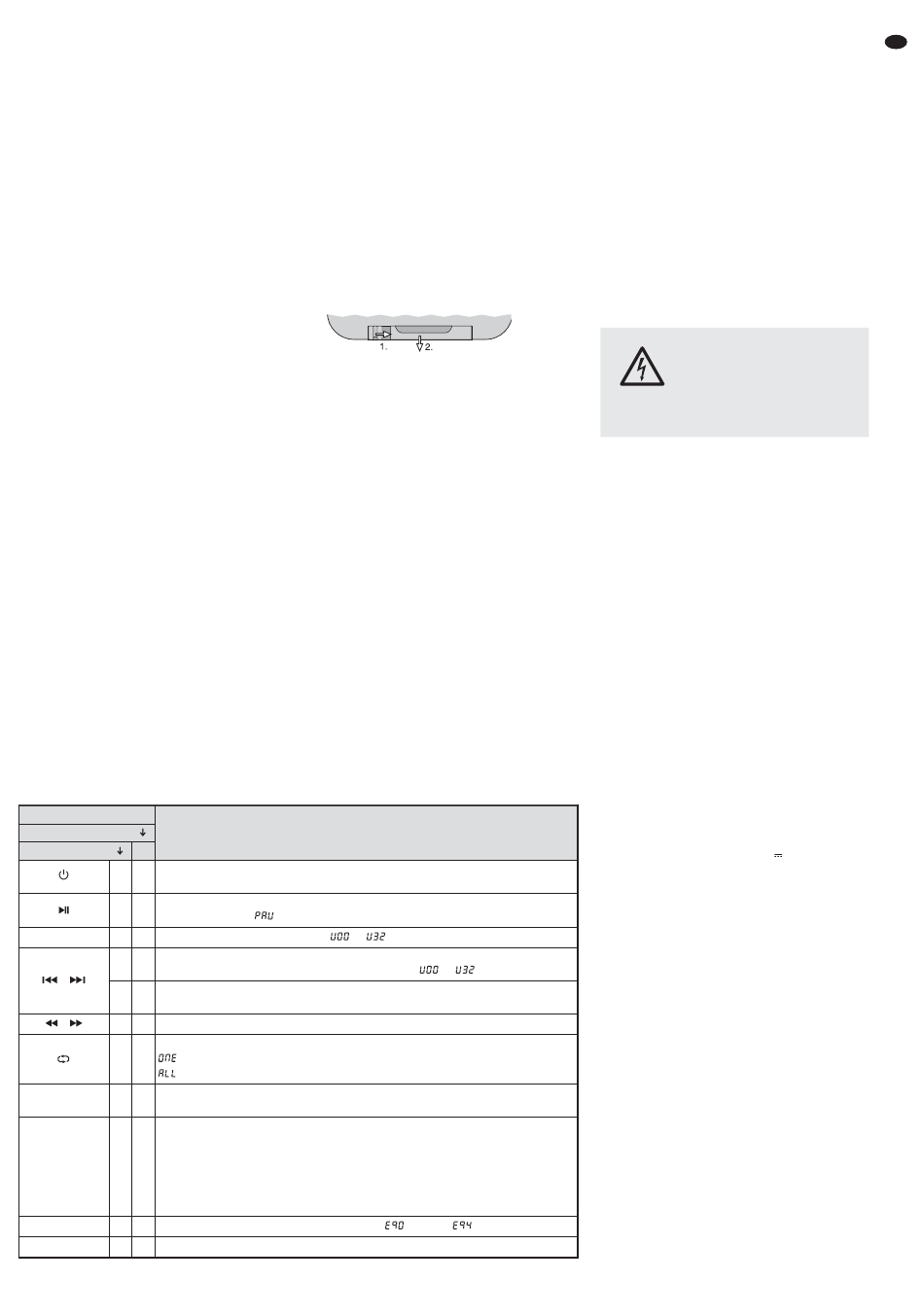

Cambiar la batería
1) Apriete la pestaña del soporte de la batería
hacia la derecha (flecha 1 del la figura a con-
tinuación) y tire del soporte (flecha 2).
2) Extraiga la batería descargada y coloque la
batería nueva (pila botón de 3 V tipo CR 2025)
en el soporte con el polo positivo mirando
hacia arriba.
3) Recoloque el soporte en el control remoto.
5 Notas Importantes:
Conexión de los Altavoces
Utilice sólo uno de los cuatro métodos de cone-
xión descritos a continuación; ¡de lo contrario
podría dañarse el amplificador! En caso de
sobrecarga, responderá el circuito de protec-
ción: El LED PROT (8) se iluminará y se silen-
ciarán los altavoces.
1. Conecte los altavoces de 100 V que hay que
conectar y desconectar mediante los botones
ZONES (7) a la tira de terminales ZONES
OUTPUT (10) – ver fig. 4. La carga máxima
del amplificador mediante los altavoces no
puede exceder los 120 W
2. Conecte los altavoces de 70 V o de 100 V
que hay que conectar permanentemente a
los terminales 70 V o 100 V y COM de la tira
de terminales OUTPUT (16) – ver fig. 5 ó 6.
Función
)
...
ó 1, 0
.
RMS
...
(Eq 0) ... (Eq 4)
La carga máxima del amplificador mediante
los altavoces no puede exceder los 120 W
3. Los métodos de conexión 1 y 2 pueden com-
binarse si los altavoces conectados no supe-
ran la carga total de 120 W
RMS
4. Conecte un altavoz o un grupo de altavoces
con una impedancia total de por lo menos
4 Ω a los terminales "4-16 Ω" y "COM" de la
tira de terminales OUTPUT (16). La conexión
de este altavoz o grupo de altavoces será
continua. Las figuras 7 a 10 muestran dife-
rentes métodos para observar la impedancia
mínima; sin embargo, hay otras posibilida-
des.
Como protección contra contacto, cada tira de
terminales (10, 16) está provista con una tapa
transparente. Para conectar los altavoces,
levante la tapa correspondiente.
ADVERTENCIA Baje siempre las tapas de las
tiras de terminales de altavoz
(10, 16) antes del funciona-
miento. Hay presente un voltaje
peligroso en los terminales; evite
cualquier contacto. ¡Peligro de
descarga!

6 Especificaciones

Potencia de salida: . . . . . 120 W
THD: . . . . . . . . . . . . . . . . < 0,5 %
Salidas
Altavoz: . . . . . . . . . . . . 4 – 16 Ω, 70 / 100 V
LINE: . . . . . . . . . . . . . . 0,775 V/ 600 Ω
Entradas
Sensibilidad / impedancia; conexión
MIC 1: . . . . . . . . . . . . . 5 mV/ 600 Ω;
jack 6,3 mm, asim.
INPUT 2, INPUT 3
MIC: . . . . . . . . . . . . . 5 mV/ 600 Ω
mediante XLR, sim.
o 2,5 mV/ 2 kΩ
mediante jack
6,3 mm, asim.
LINE: . . . . . . . . . . . . 750 mV/10 kΩ; RCA
INPUT 4, INPUT 5: . . . 350 mV/ 10 kΩ; RCA
EM INPUT: . . . . . . . . . 775 mV/ 10 kΩ;
terminales de tornillo,
asim.
Alimentación phantom
para MIC 2 + MIC 3
(XLR): . . . . . . . . . . . . . . . 48 V , activable
Banda pasante: . . . . . . . 50 – 16 000 Hz
Controles de tono
BASS: . . . . . . . . . . . . . ±10 dB / 100 Hz
TREBLE: . . . . . . . . . . . ±10 dB / 10 kHz
Relación sonido / ruido
MIC: . . . . . . . . . . . . . . . 66 dB
LINE: . . . . . . . . . . . . . . 80 dB
Alimentación: . . . . . . . . . 230 V~ / 50 Hz
Consumo: . . . . . . . . . . . . 420 VA máx.
Temperatura ambiente: . 0 – 40 °C
Dimensiones: . . . . . . . . . 482 × 88 × 335 mm,
2 U
Peso: . . . . . . . . . . . . . . . 9,5 kg
Sujeto a modificaciones técnicas.
Manual de instrucciones protegido por el copyright de
MONACOR ® INTERNATIONAL GmbH & Co. KG. Toda
reproducción mismo parcial para fines comerciales
está prohibida.
E
.
RMS
.
, 160 W
RMS MAX
