Zur Durchführung von Leitungen sind an der Geräteunterseite Bohrungen für
entsprechende Kabelverschraubungen vorgesehen. Je nach Ausstattung sind die
Bohrungen bereits gebohrt oder nur vorgeprägt. Im letzteren Fall muss die Vorprägung bei
der Montage entfernt werden. Die zum Lieferumfang gehörenden Kabelverschraubungen
sind vor der Installation der Leitungen in das Gehäuse einzuschrauben. Für eine optimale
Abdichtung und Zugentlastung müssen die PG-Verschraubungen entsprechend fest
verschraubt werden.
2.3 Anschluss
2.3.1 Versorgungsspannung
Die Versorgungsspannung der BZS Leiterplatte und aller Komponenten erfolgt mit 24V DC
Kleinspannung. Aus diesem Zweck ist auf der Hutschiene im Gehäuseinneren ein Netzteil
zur Erzeugung der 24V aus der 230V Netzspannung angeordnet.

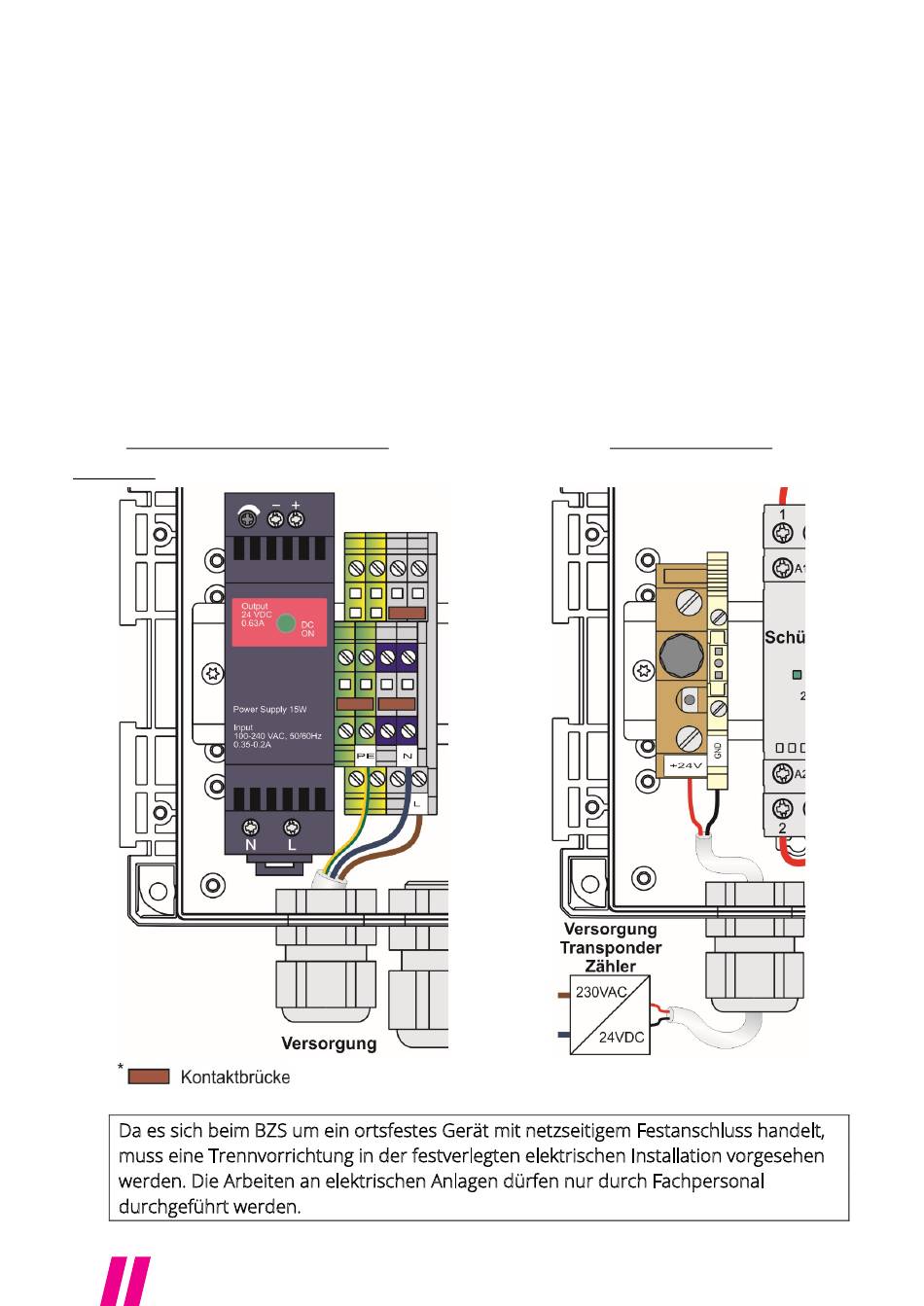

Versorgung 230V AC (Standard)
(Option L)
Da es sich beim BZS um ein ortsfestes Gerät mit netzseitigem Festanschluss handelt,
muss eine Trennvorrichtung in der festverlegten elektrischen Installation vorgesehen
werden. Die Arbeiten an elektrischen Anlagen dürfen nur durch Fachpersonal
durchgeführt werden.
NZR – Ihr Partner für Energiemessung
8
Versorgung 24V DC
