Winnetoo 1453 Anleitung Seite 8

C
C

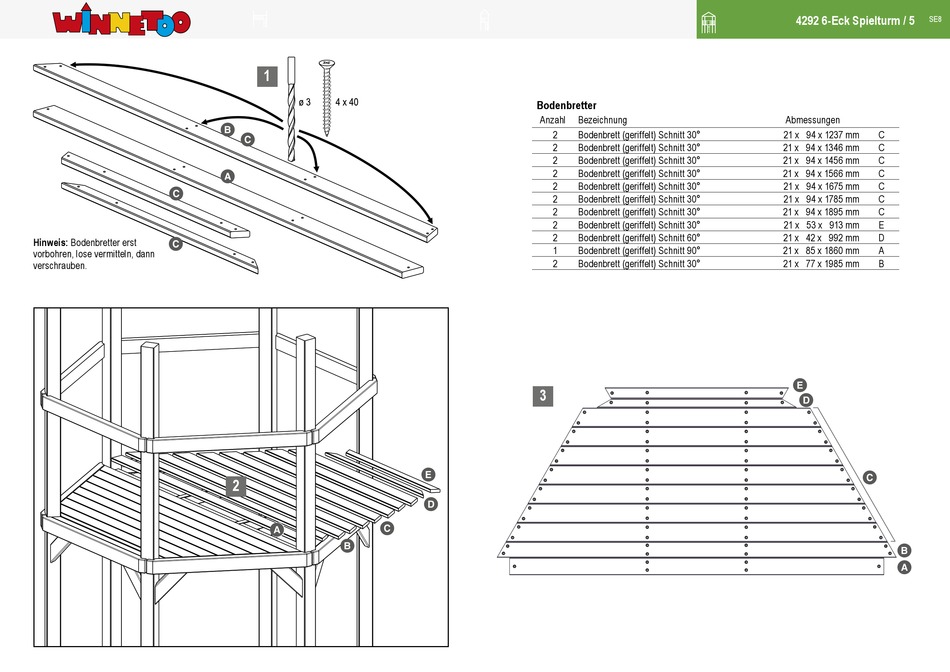

Hinweis: Bodenbretter erst
vorbohren, lose vermitteln, dann
verschrauben.
1
B
C
A
2
C
A
B
Bodenbretter
Anzahl Bezeichnung
2 Bodenbrett (geriffelt) Schnitt 30°
2 Bodenbrett (geriffelt) Schnitt 30°
2 Bodenbrett (geriffelt) Schnitt 30°
2 Bodenbrett (geriffelt) Schnitt 30°
2 Bodenbrett (geriffelt) Schnitt 30°
2 Bodenbrett (geriffelt) Schnitt 30°
2 Bodenbrett (geriffelt) Schnitt 30°
2 Bodenbrett (geriffelt) Schnitt 30°
2 Bodenbrett (geriffelt) Schnitt 60°
1 Bodenbrett (geriffelt) Schnitt 90°
2 Bodenbrett (geriffelt) Schnitt 30°
3
E
D
4292 6-Eck Spielturm / 5
SE8
Abmessungen
21 x 94 x 1237 mm C
21 x 94 x 1346 mm C
21 x 94 x 1456 mm C
21 x 94 x 1566 mm C
21 x 94 x 1675 mm C
21 x 94 x 1785 mm C
21 x 94 x 1895 mm C
21 x 53 x 913 mm E
21 x 42 x 992 mm D
21 x 85 x 1860 mm A
21 x 77 x 1985 mm B
E
D
C
B
A
