Teufel System 4 Bedienungsanleitung Seite 6

Anschluß
Das System 4 mit aktivem Subwoofer kann an jeden gängigen Dolby-Surround/Dolby Digital AV/Receiver-Verstärker
angeschlossen werden.
Die Satelliten-Lautsprecher haben eine short term Belastbarkeit von 170
Watt (M 400 FCR) bzw. 140 Watt (M 400 D).
Schließen Sie die Front-, Center- und Surroundlautsprecher gemäß der
Zeichnung an Ihren AV-Receiver an.
Verbinden Sie den Subwoofer – Ausgang (SUB OUT) Ihres Dolby-
Surround/Dolby Digital AV/Receiver-Verstärker mit einem Mono-Cinch-Kabel
mit dem rechten LINE INPUT - Eingang des Subwoofers. Der linke Eingang
LINE INPUT L bleibt unbelegt. Nur bei Verwendung eines Y-Adapters werden
beide Eingänge am Subwoofer genutzt.

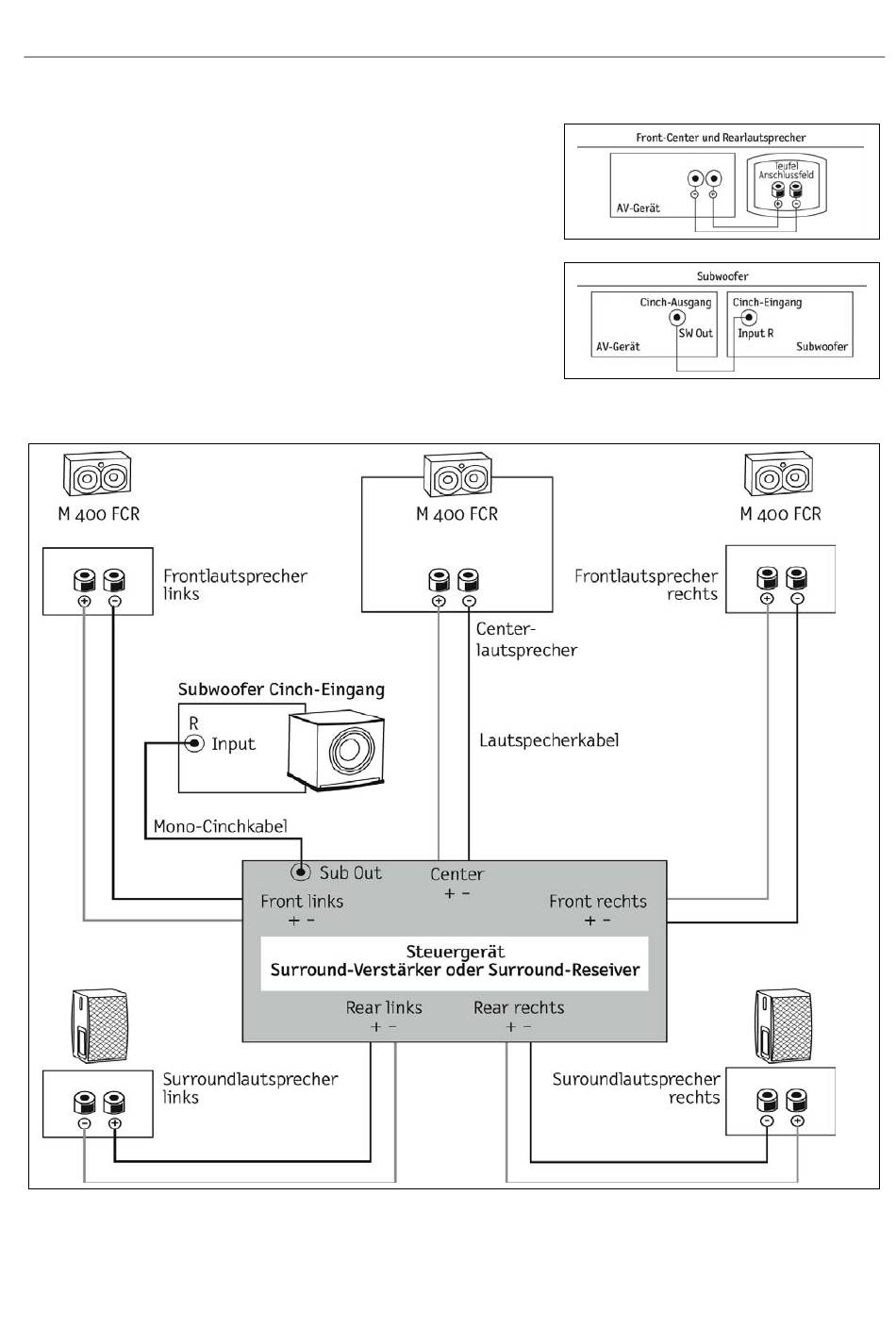

Anschluß der Lautsprecher an einen AV-Surround-Receiver am Beispiel eines 5.1-Sets.
Beim 7.1-Cinema-Set werden zusätzlich die beiden Rear-Center L/R an die Lautsprecherausgänge Rear L/R des 7.1-Receivers
angeschlossen.
Einstellung AV-Receiver: Alle unsere Front- Center- und Rearlautsprecher sind im Lautsprecher-Setup-Menü des AV-
Receivers als »Small« oder »Normal« zu definieren, den Subwoofer stellen Sie dort auf »On« oder »Yes«. Die optimale Trenn-
frequenz beträgt 100 Hz.
