Aufstellung Cinema-Set 5.1
Front & Center
Da der Center die Dialoge der Schauspieler wiedergibt,
muss der Lautsprecher möglichst mittig unter oder über
dem TV positioniert und zum Hörer hin an- bzw. abgewin-
kelt werden. Die Frontlautsprecher werden in alter Stereo-
Tradition (Entfernung zum Hörer = Entfernung zwischen
linker und rechter Box) neben dem TV in gleichem Abstand
links und rechts aufgestellt oder an der Wand befestigt.
Die Teufel-Satelliten M 400 FCR haben zur Aufnahme des
Teufel-Wandhalters L-Lock-Winkel im Boden eine M6-
Stopfschraube integriert. Diese Stopfschraube dient auch
zur Fixierung der Standfüße. Hier haben Sie häufig die
Wahl zwischen mehreren Modellen. Der Einsatz der Stand-
füße gewährleistet automatisch eine optimale Wiederga-
behöhe der Satellitenboxen.
Bei Wand- oder Regalplatzierung gilt: die Aufstell-Höhen
sollten zwischen 40 Zentimeter und 1,20 Meter gewählt
werden. Müssen die Werte außerhalb der Empfehlung lie-
gen, können Sie die Frontlautsprecher auch leicht zum
Hörplatz hin an- oder abwinkeln. Wichtig ist, dass sich
Center und Hauptlautsprecher in etwa auf einer Geraden,
eventuell auch auf einem leicht zum Fernseher gewölbten
Kreisbogen befinden. Aufgrund von Laufzeitunterschieden
kann sonst die Homogenität der Abbildung leiden. Die M
400 FCR sind übrigens ausschließlich für eine querforma-
tige Aufstellung konzipiert. Nur so können Sie Ihr volles
Klangpotential abrufen.
Subwoofer
Der Standort des Subwoofers ist bei einer empfohlenen
Trennfrequenz von 100 Hz frei wählbar und beeinflusst die
übrigen Lautsprecher nicht. Ideal ist eine Platzierung
innerhalb der geraden Strecke zwischen den beiden Front-
Satelliten.
Rear
Für ein Cinema-Set gilt bei den rückwärtigen Boxen: die
Dipole sollten am besten seitlich vom Hörplatz in einer
Höhe von 1,50 bis 2,10 Metern montiert werden. Viele Teu-
fel-Dipole verfügen bereits über eine integrierte Wandhal-
terung. Die Dipole strahlen dann nach vorn (Richtung TV)
und nach hinten (Richtung Rückwand) ab, so dass am Hör-
platz kein direkter Schall zu hören ist. Der Abstand einer
lautsprecher-bestückten Dipol-Seite zur Rückwand sollte
mindestens 10 Zentimeter betragen.
Die Dipole können Sie alternativ mit einer Wandhalterung
auch hinter Ihrer Sitzposition in einer Höhe von 1,50 bis
2,10 Meter anbringen. Wir empfehlen, die M 400 D mit Hilfe
der passenden, optional erhältlichen Wandhalterung L-
Lock-Winkel drehbar zu montieren und dann schräg etwa
im 45 Grad-Winkel mit der innen liegenden, lautsprecher-
bestückten Seite zur Rückwand und der anderen lautspre-
cher-bestückten Seite zur Seitenwand hin auszurichten.
Dadurch reflektieren die Dipole an der Rück- und Seiten-
wand und erzeugt somit die gewünschte Diffusität. Der
Abstand der lautsprecher-
bestückten Dipol-Seite zur
Raumseitenwand sollte
mindestens 10 Zentimeter
betragen.

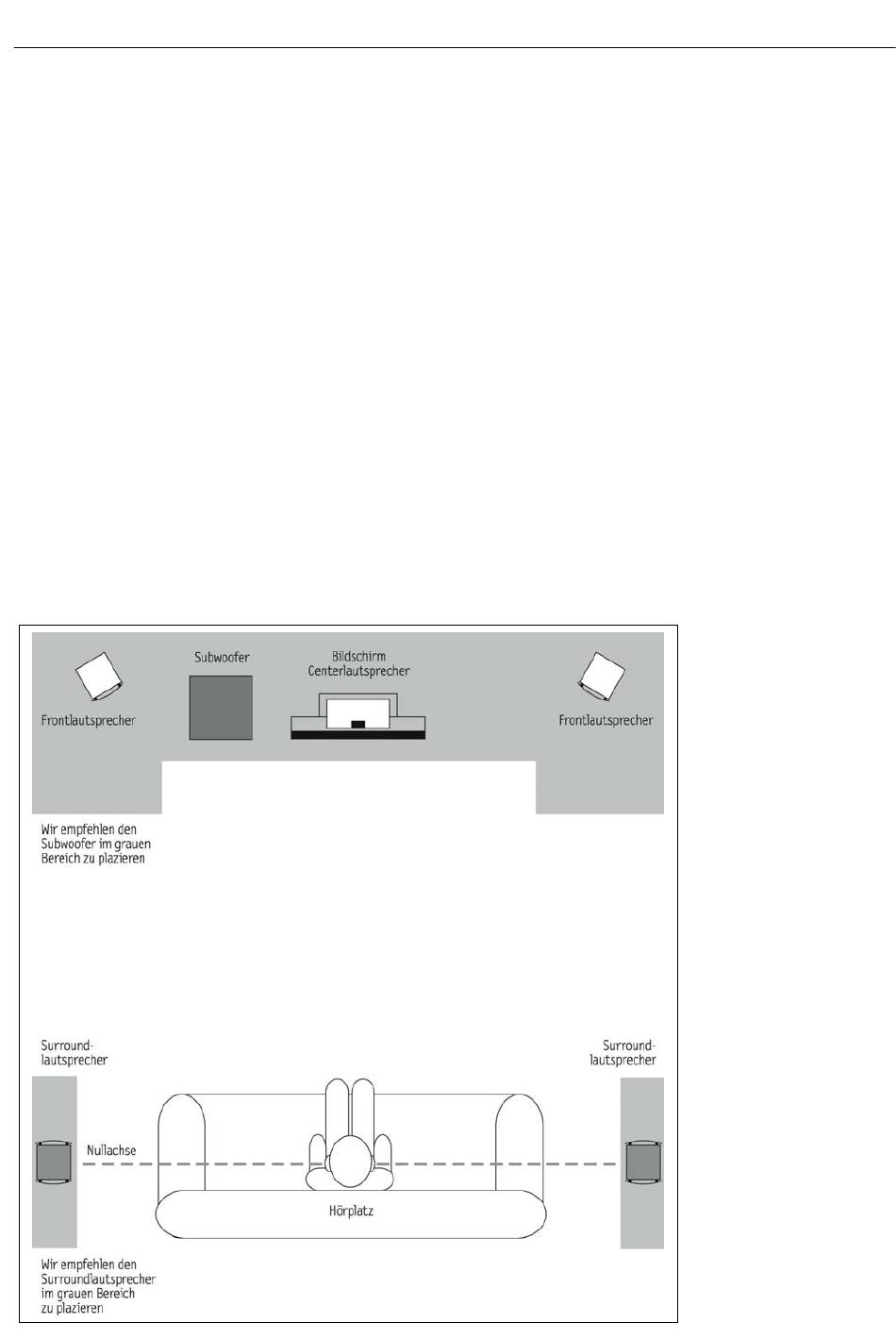

Beispielhafte Aufstellung
eines Cinema 5.1-Sets.
