PROLED CONTROLLER RGB DMX
1
2

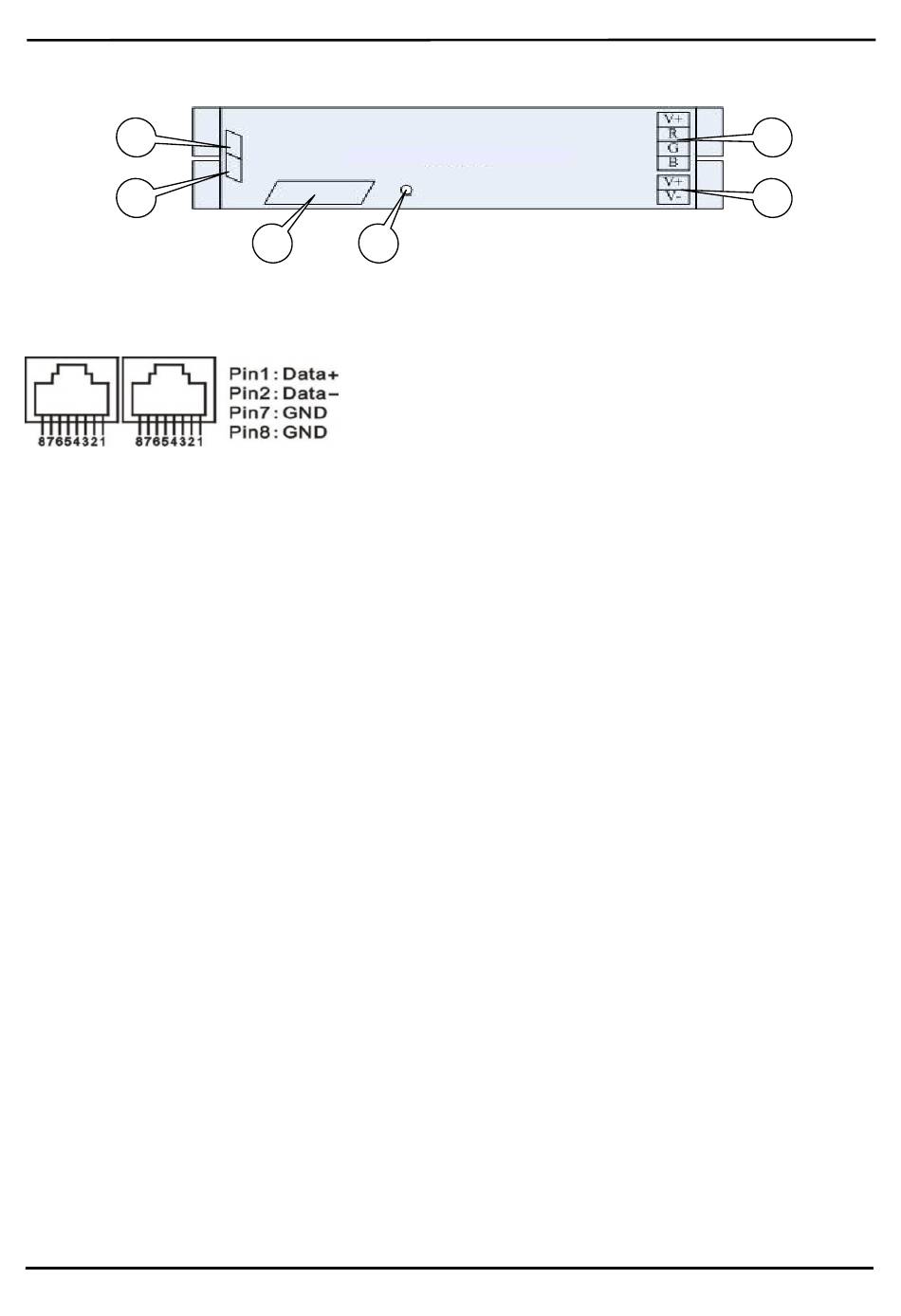

Pinbelegung der DMX Anschlussbuchsen (1/2):
Dipschalter zur Einstellung der DMX Startadresse (3):
Die Einstellung der DMX Adresse entnehmen Sie bitte der Dipschaltertabelle auf Seite 5.
IR Sensor (4):
Infrarotsensor zur Steuerung des PROLED RGB DMX Controllers über die IR Fernbedienung.
Ausgangsanschlüsse (5):
Schraubklemmen für den Anschluss aller Arten von RGB LED Modulen oder einfarbigen LED Modulen
mit gemeinsamer Anode (gemeinsamer Pluspol) beim PROLED Controller RGB DMX Version CA oder
gemeinsamer Kathode (gemeinsamer Minuspol) bei der Version CC. Der Ausgangsstrom wird
automatisch entsprechend der angeschlossenen Last geregelt.
Ausgangsanschlüsse beim PROLED Controller RGB DMX CA: V+; R; G; B
Ausgangsanschlüsse beim PROLED Controller RGB DMX CC: V-; R; G; B
Gleichspannungseingang (6):
Anschluss für ein DC 12-24V Netzteil zur Spannungsversorgung des PROLED RGB DMX Controllers.

Betrieb

Der PROLED Controller RGB DMX kann über ein DMX-512 Lichtsteuerpult oder als Standalone
Farbwechsler mit den vorprogrammierten Lichtprogrammen betrieben werden. Folgende Grafik
verdeutlicht die Installation bei einem Betrieb über ein DMX-512 Lichtsteuerpult:
