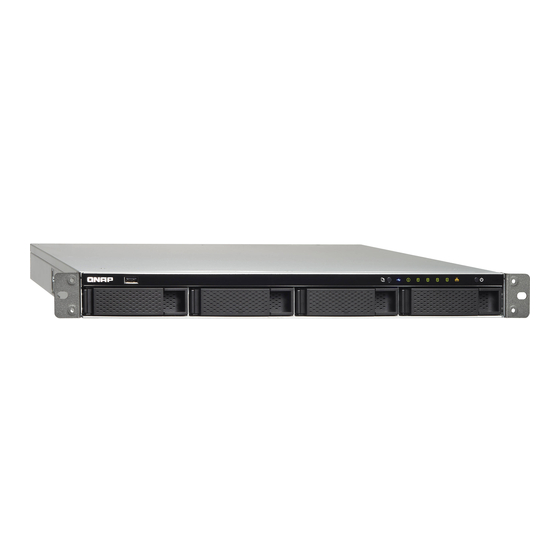

- Seite 1 TS-x63XU TS-463XU TS-463XU-RP TS-863XU TS-863XU-RP TS-1263XU TS-1263XU-RP Benutzerhandbuch Dokumentversion: 2 23/04/2018...
-
Seite 2: Inhaltsverzeichnis
TS-x63XU Bedienungsanleitung Inhaltsverzeichnis 1. Vorwort Über diese Anleitung............................ 3 Zielgruppe..............................3 In diesem Dokument verwendete Symbole....................3 2. Produktübersicht Das TS-x63XU..............................4 Technische Daten – Hardware........................4 Lieferumfang..............................6 Komponenten............................... 6 Vorderseite............................... 7 Rückseite..............................8 Systemplatine............................10 Vordere Laufwerksnummerierung......................10 Installationsanforderungen..........................11 NAS einrichten............................11 3. Installation und Konfiguration Hardwareinstallation........................... - Seite 3 7. Hinweise Eingeschränkte Garantie..........................42 Haftungsausschluss............................42 GNU Public License............................42 FCC-Hinweis...............................50 CE-Hinweis..............................50 BSMI-Hinweis............................. 51 SJ/T 11364-2006............................51...
-
Seite 4: Vorwort
TS-x63XU Bedienungsanleitung 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum QNAPTS-x63XU-NAS und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen. -
Seite 5: Produktübersicht
Technische Daten – Hardware Wichtig Das Modifizieren der Hardware oder Software Ihres QNAP-Produkts hat einen Verlust der Garantie zur Folge. QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste. - Seite 6 3,5 x 18,98 x 21,02 Zoll Nettogewicht 7,63 kg (16,82 lbs.) 11,02 kg (24,29 lbs.) 16,14 kg (35,58 lbs.) Sonstiges Netzteil • TS-463XU: 1 x • TS-863XU: 1 x • TS-1263XU: 1 x 250W, 100-240V AC, 250W, 100-240V AC, 350W, 100V-240V 50/60 Hz...
-
Seite 7: Lieferumfang
Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % • Feuchtkugeltemperatur: 27˚C (80,6˚F) Sicherheitssperre Kensington-Sicherheitssperre Tipp Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com. Lieferumfang Element Anzahl TS-x63XU Netzkabel • TS-x63XU Modelle: 1 • TS-x63XU RP-Modelle: 2 Ethernet-Kabel Schrauben für 3,5-Zoll-Laufwerk... -
Seite 8: Vorderseite
TS-x63XU Bedienungsanleitung Vorderseite TS-463XU, TS-463XU-RP Nein. Komponente Nein. Komponente USB 2.0-Typ-A-Ports Laufwerk 2 LED Taste für USB-Kopie mit einem Tastendruck Laufwerk 3 LED USB-LED Laufwerk 4 LED Status-LED LAN-LED Laufwerk 1 LED Netzschalter TS-863XU, TS-863XU-RP, TS-1263XU, TS-1263XU-RP Produktübersicht... -
Seite 9: Rückseite
TS-x63XU Bedienungsanleitung Nein. Komponente Nein. Komponente Netzschalter Erweiterungsgerät-LED Status-LED Laufwerk-LED LAN-LED Rückseite TS-463XU TS-863XU, TS-1263XU Nein. Komponente Nein. Komponente Gigabit-Ethernet (RJ45)-Port 3 Gigabit-Ethernet (RJ45)-Port 4 Gigabit-Ethernet (RJ45)-Port 1 USB 3.0-Typ-A-Ports 10GBASE-T Port USB 2.0-Typ-A-Ports Produktübersicht... - Seite 10 TS-x63XU Bedienungsanleitung Nein. Komponente Nein. Komponente Anschluss für Netzkabel Reset-Taste Gigabit-Ethernet (RJ45)-Port 2 TS-463XU-RP TS-863XU-RP, TS-1263XU-RP Nein. Komponente Nein. Komponente Gigabit-Ethernet (RJ45)-Port 3 Gigabit-Ethernet (RJ45)-Port 2 Gigabit-Ethernet (RJ45)-Port 1 Gigabit-Ethernet (RJ45)-Port 4 10GBASE-T Port USB 3.0-Typ-A-Ports Stromversorgungseinheit 1 USB 2.0-Typ-A-Ports...
-
Seite 11: Systemplatine
TS-x63XU Bedienungsanleitung Systemplatine Nein. Komponente Nein. Komponente Speichersteckplatz 1 PCIe 2.0 x4-Steckplatz Speichersteckplatz 2 Vordere Laufwerksnummerierung TS-463XU, TS-463XU-RP TS-863XU, TS-863XU-RP Produktübersicht... -
Seite 12: Installationsanforderungen
Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist. Hardware und Peripheriegeräte • Speicherlaufwerke Einzelheiten zu kompatiblen Laufwerken finden Sie unter https://www.qnap.com/compatibility/ • Netzwerkkabel Werkzeuge • Phillips #1- oder #2-Schraubendreher • Antistatik-Armband NAS einrichten 1. Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht. - Seite 13 TS-x63XU Bedienungsanleitung Weitere Informationen finden Sie unter QTS-Installation. 8. Melden Sie sich bei QTS an. Produktübersicht...
-
Seite 14: Installation Und Konfiguration
TS-x63XU Bedienungsanleitung 3. Installation und Konfiguration Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware. Hardwareinstallation Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten. Laufwerkinstallation 3,5"-Festplatten installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. •... - Seite 15 TS-x63XU Bedienungsanleitung 4. Schieben Sie den Einsatz in den Laufwerkschacht ein. a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. 5. Schalten Sie den NAS ein. Installation und Konfiguration...
- Seite 16 TS-x63XU Bedienungsanleitung 2,5"-Festplatten installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden. 1. Schalten Sie das NAS aus. 2. Entfernen Sie den Laufwerkseinsatz. a.
- Seite 17 TS-x63XU Bedienungsanleitung 4. Schieben Sie den Einsatz in den Laufwerkschacht ein. a. Setzen Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. 5. Schalten Sie den NAS ein. Installation und Konfiguration...
-
Seite 18: Erweiterungskarten Installieren
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden. 1. Überprüfen Sie auf der QNAP-Webseite, welche Erweiterungskarten und Halterungen von Ihrem Modell unterstützt werden. a. Wechseln Sie zu www.qnap.com/compatibility. b. Klicken Sie auf Nach NAS suchen. - Seite 19 TS-x63XU Bedienungsanleitung b. Schieben Sie die Abdeckung mit dem Griff weg vom NAS. c. Heben Sie die obere Abdeckung an. 6. Entfernen Sie die vorhandene Erweiterungskarte. a. Entfernen Sie die Schraube, mit der die PCIe-Halterung am Gehäuse befestigt ist. b. Greifen Sie die Karte an den Rändern an, und ziehen Sie sie vorsichtig aus dem Steckplatz heraus.
- Seite 20 7. Montieren Sie die QNAP-Halterung an der Erweiterungskarte. a. Entfernen Sie alle Schrauben der bestehenden Halterung. b. Ziehen Sie die Halterung vorsichtig von der Karte ab. c. Montieren Sie mit denselben Schrauben die QNAP-Halterung an der Karte. Installation und Konfiguration...
- Seite 21 TS-x63XU Bedienungsanleitung d. Vergewissern Sie sich, dass die Halterung fest sitzt. 8. Installieren Sie die Erweiterungskarte. a. Greifen Sie die Erweiterungskarte an den Rändern an. b. Setzen Sie die Karte in den Steckplatz ein. c. Schrauben Sie die Schraube fest. 9.
- Seite 22 TS-x63XU Bedienungsanleitung b. Schieben Sie die Abdeckung in Richtung des NAS. c. Ziehen Sie die Schrauben an. Installation und Konfiguration...
-
Seite 23: Erweiterungsgeräte
TS-x63XU Bedienungsanleitung 10. Schließen Sie alle Kabel und externen Komponenten wieder an. 11. Schließen Sie das Netzkabel an die Steckdose an. 12. Schalten Sie den NAS ein. Erweiterungsgeräte Der TS-x63XU unterstützt USB-Erweiterungseinheiten. Beschreibung Erforderliches Zubehör • Verwendet eine USB 3.0- Schienenset RAIL-B01 Schnittstelle Typ A Schienenset RAIL-B02... -
Seite 24: Speichermodule Ersetzen
Der NAS verfügt über zwei Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Aktualisieren der Speichermodule erhöhen. Bei mehreren Modulen verwenden Sie bitte ausschließlich QNAP-Speichermodule desselben Typs und derselben Kapazität, um Leistung und Stabilität des Systems zu gewährleisten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben. - Seite 25 TS-x63XU Bedienungsanleitung 4. Entfernen Sie die obere Abdeckung. a. Lösen Sie die beiden Schrauben auf der Rückseite der oberen Abdeckung. b. Schieben Sie die Abdeckung mit dem Griff weg vom NAS. c. Heben Sie die obere Abdeckung an. 5. Entfernen Sie ein vorhandenes Modul. a.
- Seite 26 TS-x63XU Bedienungsanleitung b. Greifen Sie das Modul an den Rändern an und ziehen Sie es vorsichtig aus dem Steckplatz heraus. Warnung • Berühren Sie keine Komponenten, besonders nicht die Metallverbindungen. • Verbiegen Sie das Modul nicht. 6. Setzen Sie ein neues Modul ein. a.
- Seite 27 TS-x63XU Bedienungsanleitung c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind. d. Drücken Sie das Modul vorsichtig nach unten, bis die Halteklammern einrasten und das Modul fixieren. 7. Bringen Sie die obere Abdeckung an. a. Setzen Sie die obere Abdeckung auf das NAS. b.
- Seite 28 TS-x63XU Bedienungsanleitung c. Ziehen Sie die Schrauben an. 8. Schließen Sie alle Kabel und externen Komponenten wieder an. 9. Schließen Sie das Netzkabel an die Steckdose an. 10. Schalten Sie den NAS ein. 11. Vergewissern Sie sich, dass der NAS das Modul erkennt. a.
-
Seite 29: Griffe Installieren
Griffe installieren Durch das Installieren von Griffen können Sie das NAS in einem Rack besser greifen und weiter sichern. Die Griffe am TS-463XU und TS-463XU-RP müssen manuell installiert werden. 1. Schalten Sie das NAS aus. 2. Installieren Sie einen Griff an einer Winkelhalterung. -
Seite 30: Hot-Swapping Redundanter Stromversorgungen
TS-x63XU Bedienungsanleitung 4. Installieren Sie einen zweiten Griff auf der anderen Seite des Gehäuses. 5. Schalten Sie das NAS ein. Hot-Swapping redundanter Stromversorgungen NAS-Geräte mit redundanten Stromversorgungen (PSUs) unterstützen Hot-Swapping. 1. Schalten Sie das NAS aus. 2. Trennen Sie das Netzkabel von der Steckdose und der PSU, die Sie ersetzen möchten. 3. -
Seite 31: Schienensets
TS-463XU-RP RAIL-B02 TS-863XU TS-863XU-RP TS-1263XU TS-1263XU-RP Schienensets gehören nicht zum Lieferumfang des NAS und müssen separat erworben werden. Weitere Informationen hierzu erhalten Sie beim einem autorisierten Händler oder unter http://shop.qnap.com. Informationen zur Installation finden Sie im Schienenset-Paket. Installation und Konfiguration... -
Seite 32: Qts-Installation
3. Führen Sie Qfinder Pro auf einem mit diesem LAN verbundenen Computer aus. Anmerkung Qfinder Pro können Sie hier herunterladen: https://www.qnap.com/utilities. 4. Suchen Sie das NAS in der Liste, und doppelklicken Sie auf Namen oder IP-Adresse. Die Intelligente Installationsanleitung wird im Standardbrowser geöffnet. -
Seite 33: Qts Mittels Cloud-Schlüssel Installieren
7. Klicken Sie auf Weiter. 8. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 9. Klicken Sie auf Weiter. 10. Wählen Sie IP-Adresse automatisch beziehen (DHCP). - Seite 34 1. Schalten Sie den NAS ein. 2. Verbinden Sie den NAS mit dem Internet. 3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf: • Gehen Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.
- Seite 35 TS-x63XU Bedienungsanleitung Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 13. Klicken Sie auf Weiter. 14. Wählen Sie IP-Adresse automatisch beziehen (DHCP). 15. Klicken Sie auf Weiter. 16. Wählen Sie die Geräte, mit denen Sie auf Freigabeordner auf dem NAS zugreifen möchten.
-
Seite 36: Grundlegende Bedienung
TS-x63XU Bedienungsanleitung 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. NAS wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt NAS wird ausgeschaltet. halten. Ausschalten erzwingen Taste 5 Sekunden lang gedrückt NAS wird heruntergefahren. -
Seite 37: Leds
TS-x63XU Bedienungsanleitung LEDs Wenn der NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und der NAS mit dem Netzwerk verbunden ist. Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe Komponenten. Status Beschreibung Systemstatus... -
Seite 38: Alarmsignalton
TS-x63XU Bedienungsanleitung Status Beschreibung Orange Beim Datenzugriff durch ein anderes Gerät ist ein Lese-/ Schreibfehler aufgetreten. Blinkt orange Es findet ein Zugriff auf das NAS über das Netzwerk statt. Laufwerk Blinkt rot Beim Datenzugriff ist ein Lese/Schreibfehler aufgetreten. Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. - Seite 39 TS-x63XU Bedienungsanleitung Dauer Frequenz Beschreibung Langer Signalton (1,5 3 (alle 5 Minuten) Der Systemlüfter funktioniert nicht. Sekunden) • Das Datenträgervolume wird in Kürze voll ausgelastet sein. • Das Datenträgervolume ist voll ausgelastet. • Die Laufwerke befinden sich im herabgesetzten Modus. •...
-
Seite 40: Problemlösung
TS-x63XU Bedienungsanleitung 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen Wenn das NAS während der QTS-Installation durch Qfinder Pro oder myQNAPCloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein. 1. -
Seite 41: Wiederherstellung Versehentlich Entfernter Funktionsfähiger Festplatten
Unterstützt RAID- Max. Anzahl entfernter Festplatten Wiederherstellung Einzeln Nein JBOD RAID 0 RAID 1 RAID 5 RAID 6 RAID 10 Nein Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen- Dokumentation http://docs.qnap.com Helpdesk http://helpdesk.qnap.com Downloads http://download.qnap.com Community-Forum http://forum.qnap.com/ Problemlösung... -
Seite 42: Glossar
Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen myQNAPcloud Bietet verschiedene externe Zugriffsdienste, wie DDNS und CloudLink myQNAPcloud-ID E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde Qfinder Pro Ermöglicht Ihnen, QNAP NAS-Geräte in Ihrem LAN zu finden und darauf zuzugreifen QNAP NAS-Betriebssystem Glossar... -
Seite 43: Hinweise
Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/... - Seite 44 TS-x63XU Bedienungsanleitung Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Seite 45 TS-x63XU Bedienungsanleitung modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
- Seite 46 TS-x63XU Bedienungsanleitung When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Seite 47 TS-x63XU Bedienungsanleitung c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b. d.
- Seite 48 TS-x63XU Bedienungsanleitung When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
- Seite 49 TS-x63XU Bedienungsanleitung accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Seite 50 TS-x63XU Bedienungsanleitung covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law. 13.
-
Seite 51: Fcc-Hinweis
Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen. -
Seite 52: Bsmi-Hinweis
TS-x63XU Bedienungsanleitung BSMI-Hinweis 警告使用者：這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種 情況下，使用者會被要求採取某些適當的對策。 SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出...
