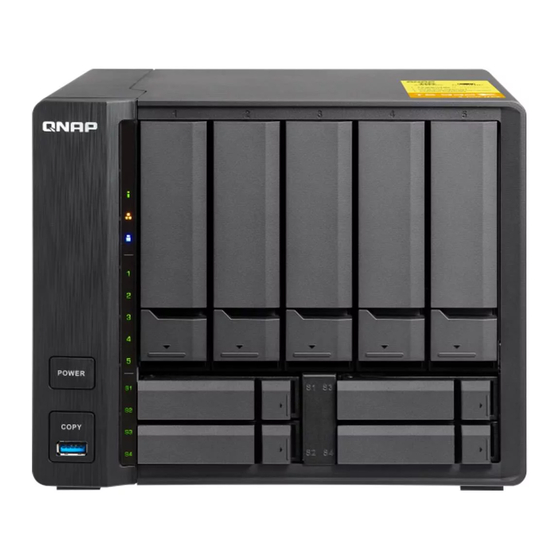

QNAP TS-932X Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. QNAP Anleitungen
  4. PC-Komponenten
  5. TS-932X
  6. Benutzerhandbuch

QNAP TS-932X Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TS-932X
TS-932X
Benutzerhandbuch
Dokumentversion: 1
23/04/2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für QNAP TS-932X

Inhaltszusammenfassung für QNAP TS-932X

  • Seite 1 TS-932X TS-932X Benutzerhandbuch Dokumentversion: 1 23/04/2018...

  • Seite 2: Inhaltsverzeichnis

    TS-932X Benutzerhandbuch Inhaltsverzeichnis 1. Vorwort Über diese Anleitung............................ 3 Zielgruppe..............................3 In diesem Dokument verwendete Symbole....................3 2. Produktübersicht Über das TS-932X............................4 Technische Daten – Hardware........................4 Lieferumfang..............................6 Komponenten............................... 6 Vorderseite............................... 7 Rückseite..............................7 Laufwerksnummerierung.......................... 8 Installationsanforderungen........................... 8 NAS einrichten..............................8 3. Installation und Konfiguration Hardwareinstallation...........................
  • Seite 3 CE-Hinweis..............................44 SJ/T 11364-2006............................44...

  • Seite 4: Vorwort

    TS-932X Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum QNAPTS-932X-NAS und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

  • Seite 5: Produktübersicht

    1GbE RJ45 Ports kann das TS-932X an die Anforderungen moderner Netzwerke angepasst werden. Das TS-932X unterstützt bis zu neun Speicherlaufwerke, so dass es eine große Datenmenge in dem kompakten Gehäuse speichern kann. Ausgestattet mit einem zuverlässigen Quad-Core Prozessor verfügt das TS-932X außerdem über eine hardwarebeschleunigte Verschlüsselungs-Engine, um die Datensicherheit...
  • Seite 6 TS-932X Benutzerhandbuch Komponente TS-932X Laufwerksschächte • 5 x 3,5" SATA-6-Gbit/s-Laufwerksschächte • 4 x 2,5" SATA-6-Gbit/s-Laufwerksschächte Kompatible Laufwerke • 3,5"-Schächte: • 3,5"-SATA-Festplattenlaufwerke • 2,5"-SATA-Festplattenlaufwerke • 2,5"-Solid-State-Drives • 2,5"-Schächte: • 2,5"-Solid-State-Drives Hot-Swap-fähig Netzwerk 10 Gigabit-Ethernet-Ports 2 x 10 Gigabit SFP+ Gigabit-Ethernet-Ports 2 x Gigabit RJ45 Externe E/A-Anschlüsse &...

  • Seite 7: Lieferumfang

    TS-932X Benutzerhandbuch Komponente TS-932X Systembatterie CR2032 Lithium-Batterie (3 V, 225 mAh) Warnung Verwenden Sie beim Ersetzen der Systembatterie nur denselben Batterietyp wie den vorhandenen, um Explosionen zu vermeiden. Geräuschpegel 18,7 dBA Anmerkung Der Schalldruckpegel wurde an einer Position getestet, die sich innerhalb eines Meter vom NAS befindet.

  • Seite 8: Vorderseite

    TS-932X Benutzerhandbuch Vorderseite Nein. Komponente Nein. Komponente Status-LED Netzschalter LAN-LED Taste für USB-Kopie mit einem Tastendruck USB-LED USB-3.0-Anschluss für Kopie mit einem Tastendruck Laufwerks-LEDs Rückseite Produktübersicht...

  • Seite 9: Laufwerksnummerierung

    TS-932X Benutzerhandbuch Nein. Komponente Nein. Komponente Reset-Taste Kensington-Sicherheitssperre 3,5-mm-Lautsprecheranschluss Anschluss für Netzkabel Gigabit-Ethernet RJ45 Ports Systemlüfter 10 Gigabit SFP+ Ports Lautsprecher USB 3.0-Typ-A-Ports Laufwerksnummerierung Installationsanforderungen Kategorie Element Umgebung • Raumtemperatur: 0 bis 40˚C (32 bis 104˚F) • Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % •...
  • Seite 10 TS-932X Benutzerhandbuch 2. Installieren Sie die Laufwerke. Weitere Informationen finden Sie in den folgenden Themen: • 3,5"-Festplatten in 3,5"-Einsätzen installieren • 2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren • Solid-State-Drives in Solid-State-Drive-Einsätzen installieren 3. Schließen Sie Netzteil und alle erforderlichen Kabel an.

  • Seite 11: Installation Und Konfiguration

    Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten. Laufwerkinstallation Das TS-932X ist kompatibel mit 3,5-Zoll und 2,5-Zoll Festplatten sowie 2,5-Zoll SSDs. 3,5"-Festplatten in 3,5"-Einsätzen installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
  • Seite 12 TS-932X Benutzerhandbuch b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind. c. Bringen Sie die Halterungen an, um das Laufwerk im Einsatz zu befestigen.
  • Seite 13 TS-932X Benutzerhandbuch 4. Schieben Sie den Einsatz in den Schacht ein. a. Schieben Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. c. Schieben Sie den Riegel nach oben. 5. Schalten Sie den NAS ein. 2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren Warnung •...
  • Seite 14 TS-932X Benutzerhandbuch • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden. 1. Schalten Sie das NAS aus. 2. Entfernen Sie den Laufwerkseinsatz. a. Schieben Sie den Riegel nach unten. b. Ziehen Sie den Griff des Laufwerkeinsatzes heraus.
  • Seite 15 TS-932X Benutzerhandbuch b. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. c. Schrauben Sie die Schrauben an, um das Laufwerk im Einsatz zu befestigen. 4. Schieben Sie den Einsatz in den Schacht ein.

  • Seite 16: Solid-State-Drives In Solid-State-Drive-Einsätzen Installieren

    TS-932X Benutzerhandbuch 5. Schalten Sie den NAS ein. Solid-State-Drives in Solid-State-Drive-Einsätzen installieren Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
  • Seite 17 TS-932X Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Richten Sie den SATA-Anschluss am Laufwerk an der Öffnung am Ende des Einsatzes aus. b. Setzen Sie ein Laufwerk in den Einsatz ein. 4. Schieben Sie den Einsatz in den Schacht ein.

  • Seite 18: Speichermodule Ersetzen

    5. Schalten Sie den NAS ein. Speichermodule ersetzen Wichtig • Es wird empfohlen, QNAP Speichermodule zu verwenden, um die Systemleistung und Stabilität zu erhalten. Sie können QNAP-Speichermodule von autorisierten Händlern erwerben. • Das NAS hat zwei Speichersteckplätze, aber nur der obere Steckplatz kann ein Speichermodul aufnehmen.
  • Seite 19 TS-932X Benutzerhandbuch d. Wiederholen Sie den Vorgang für die verbleibenden Einsätze. 5. Stellen Sie das NAS auf seine linke Seite. Installation und Konfiguration...
  • Seite 20 TS-932X Benutzerhandbuch 6. Entfernen Sie das vorhandene Speichermodul. a. Drücken Sie die Halteklammern gleichzeitig nach außen, um das Modul zu entriegeln. b. Greifen Sie das Modul an den Rändern an und ziehen Sie es vorsichtig aus dem Steckplatz heraus. Warnung Das Entfernen eines nicht vollständig entriegelten Moduls kann sowohl das Modul wie auch das...
  • Seite 21 TS-932X Benutzerhandbuch 7. Setzen Sie ein neues Modul ein. Warnung Installieren Sie Speichermodule nur im oberen Speichersteckplatz. a. Richten Sie die Einkerbung am Modul an der Erhebung im Steckplatz aus. b. Setzen Sie das Modul in den Steckplatz ein. c. Vergewissern Sie sich, dass die Metallverbindungen vollständig in den Steckplatz eingeführt sind.
  • Seite 22 TS-932X Benutzerhandbuch 9. Setzen Sie die Laufwerkseinsätze 1 bis 5 in ihre Laufwerksschächte ein. a. Schieben Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. c. Schieben Sie den Riegel nach oben. d. Wiederholen Sie den Vorgang für die verbleibenden Einsätze.

  • Seite 23: Qts-Installation

    TS-932X Benutzerhandbuch b. Gehen Sie zu Systemsteuerung > System > Systemstatus > Hardwareinformationen. c. Überprüfen Sie den Wert für Arbeitsspeicher gesamt. QTS-Installation Das TS-932X verwendet das QNAP-QTS-Betriebssystem. Sie können QTS auf folgende Weisen installieren. Methode Beschreibung Anforderungen Installation mittels Wenn der NAS mit Ihrem lokalen •...
  • Seite 24 8. Klicken Sie auf Weiter. 9. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 10. Klicken Sie auf Weiter. 11. Wählen Sie IP-Adresse automatisch beziehen (DHCP).

  • Seite 25: Qts Mittels Cloud-Schlüssel Installieren

    1. Schalten Sie den NAS ein. 2. Verbinden Sie den NAS mit dem Internet. 3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf: • Gehen Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.
  • Seite 26 12. Klicken Sie auf Weiter. 13. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 14. Klicken Sie auf Weiter. 15. Wählen Sie IP-Adresse automatisch beziehen (DHCP).
  • Seite 27 TS-932X Benutzerhandbuch Wenn Sie auf Bestätigen klicken, werden alle Daten auf dem Laufwerk gelöscht und danach QTS installiert. 23. Klicken Sie auf Bestätigen. QTS wurde installiert. Installation und Konfiguration...

  • Seite 28: Grundlegende Bedienung

    TS-932X Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. NAS wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt NAS wird ausgeschaltet. halten. Ausschalten erzwingen Taste 5 Sekunden lang gedrückt NAS wird heruntergefahren.

  • Seite 29: Leds

    TS-932X Benutzerhandbuch Diese Funktion unterstützt inkrementelle Sicherung. Der NAS kopiert ausschließlich jene Dateien, die nach der letzten Sicherung geändert oder hinzugefügt wurden. Weitere Informationen zum Konfigurieren der USB-One-Touch-Kopie finden Sie im QTS-Benutzerhandbuch. LEDs Wenn der NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und der NAS mit dem Netzwerk verbunden ist.

  • Seite 30: Beschreibung

    TS-932X Benutzerhandbuch Status Beschreibung Systemstatus Blinkt abwechselnd alle 0,5 • Das Laufwerk wird formatiert. Sekunden grün und rot • Der NAS wird initialisiert. • Das Betriebssystem wird aktualisiert. • RAID-Neuaufbau wird gerade durchgeführt. • Online-RAID-Kapazitätserweiterung wird gerade durchgeführt. • Online-RAID-Level-Migration wird gerade durchgeführt.

  • Seite 31: Alarmsignalton

    TS-932X Benutzerhandbuch Status Beschreibung Laufwerk Blinkt rot Beim Datenzugriff ist ein Lese/Schreibfehler aufgetreten. Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. Blinkt grün Es wird auf Daten zugegriffen. Grün Es kann auf das Laufwerk zugegriffen werden. Blinkt alle 0,5 s blau •...
  • Seite 32 TS-932X Benutzerhandbuch Dauer Frequenz Beschreibung Langer Signalton (1,5 3 (alle 5 Minuten) Der Systemlüfter funktioniert nicht. Sekunden) • Das Datenträgervolume wird in Kürze voll ausgelastet sein. • Das Datenträgervolume ist voll ausgelastet. • Die Laufwerke befinden sich im herabgesetzten Modus.

  • Seite 33: Problemlösung

    TS-932X Benutzerhandbuch 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen Wenn das NAS während der QTS-Installation durch Qfinder Pro oder myQNAPCloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein.

  • Seite 34: Wiederherstellung Versehentlich Entfernter Funktionsfähiger Festplatten

    Unterstützt RAID- Max. Anzahl entfernter Festplatten Wiederherstellung Einzeln Nein JBOD RAID 0 RAID 1 RAID 5 RAID 6 RAID 10 Nein Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressourcen- Dokumentation http://docs.qnap.com Helpdesk http://helpdesk.qnap.com Downloads http://download.qnap.com Community-Forum http://forum.qnap.com/ Problemlösung...

  • Seite 35: Glossar

    Ermöglicht Ihnen Zugriff auf das NAS über das Internet ohne komplizierte Portweiterleitungs-Konfigurationen myQNAPcloud Bietet verschiedene externe Zugriffsdienste, wie DDNS und CloudLink myQNAPcloud-ID E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde Qfinder Pro Ermöglicht Ihnen, QNAP NAS-Geräte in Ihrem LAN zu finden und darauf zuzugreifen QNAP NAS-Betriebssystem Glossar...

  • Seite 36: Hinweise

    Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
  • Seite 37 TS-932X Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
  • Seite 38 TS-932X Benutzerhandbuch modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
  • Seite 39 TS-932X Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
  • Seite 40 TS-932X Benutzerhandbuch c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
  • Seite 41 TS-932X Benutzerhandbuch When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
  • Seite 42 TS-932X Benutzerhandbuch accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
  • Seite 43 TS-932X Benutzerhandbuch covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.

  • Seite 44: Fcc-Hinweis

    • Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Abhilfe bitten. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.
  • Seite 45 TS-932X Benutzerhandbuch CE-Hinweis Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse B. SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装 电力供应组装 0 电池...
