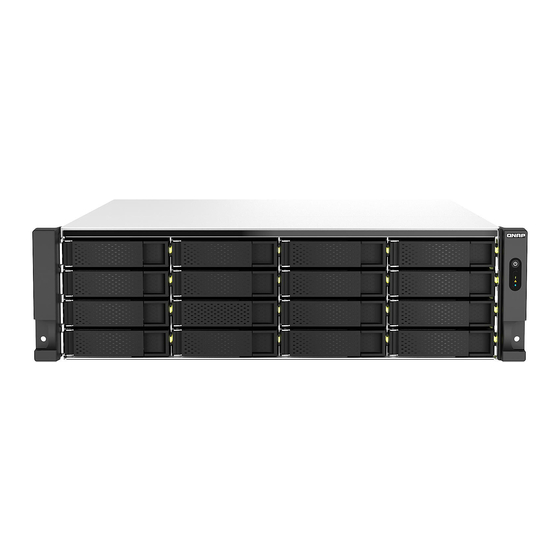

QNAP TS-h 87XU-RP Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. QNAP Anleitungen
  4. PC-Komponenten
  5. TS-h 87XU-RP Serie
  6. Benutzerhandbuch

QNAP TS-h 87XU-RP Serie Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dokumentversion: 2
29/11/2022
TS-hx87XU-RP
Benutzerhandbuch
TS-h1887XU-RP
TS-h2287XU-RP

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für QNAP TS-h 87XU-RP Serie

Inhaltszusammenfassung für QNAP TS-h 87XU-RP Serie

  • Seite 1 TS-hx87XU-RP TS-h1887XU-RP TS-h2287XU-RP Benutzerhandbuch Dokumentversion: 2 29/11/2022...

  • Seite 2: Inhaltsverzeichnis

    TS-hx87XU-RP Benutzerhandbuch Inhaltsverzeichnis 1. Produktübersicht Über das TS-hx87XU-RP............................3 Technische Daten – Hardware..........................3 Lieferumfang................................6 Komponenten................................7 Vorderseite................................7 Rückseite................................8 Systemplatine..............................10 Vordere Laufwerksnummerierung (3,5-Zoll Laufwerksschächte)..............11 Hintere Laufwerknummerierung (2,5-Zoll Laufwerksschächte)..............11 Netzwerk Port Nummerierung..........................12 USB Port Nummerierung........................... 12 Sicherheitsinformationen............................12 Installationsanforderungen...........................
  • Seite 3 Cloud-Schlüssel................................ 65 myQNAPcloud................................65 myQNAPcloud Link..............................65 Qfinder Pro................................65 QuTS hero................................. 65 7. Hinweise Eingeschränkte Garantie............................66 Haftungsausschluss..............................66 Urheberrecht und Marken............................66 GNU Public License..............................67 CE-Hinweis................................74 UKCA Hinweis................................74 FCC-Hinweis................................75 VCCI-Hinweis................................75 BSMI-Hinweis................................76 SJ/T 11364-2006................................76...

  • Seite 4: Produktübersicht

    • QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste. • Für dieses QNAP Gerät gilt für die Dauer von drei (3) Jahren eine Garantie gegen Material- und Verarbeitungsmängel. Weitere Informationen finden Sie in den QNAP Garantiebedingungen.
  • Seite 5 Speichersteckpl 4 x UDIMM DDR4 ätze Wichtig • Verwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS- Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP Module mit identischen Spezifikationen. • Die Verwendung nicht unterstützter Module kann die Leistung beeinträchtigen, Fehler verursachen oder bewirken, dass das...
  • Seite 6 Externe E/A-Anschlüsse & Erweiterungssteckplätze PCIe-Steckplätze • 2 x PCIe Gen 4.0 x4 • 1 x PCIe Gen 4.0 x8 Tipp Eine Liste kompatibler Laufwerksmodelle und Erweiterungskarten finden Sie unter: https://www.qnap.com/compatibility. USB Ports 4 x USB 3.2 Gen 2 Typ-A Schnittstelle Tasten • Stromversorgung •...

  • Seite 7: Lieferumfang

    Relative • Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95% Luftfeuchtigkeit • Feuchtkugeltemperatur: 27 ˚C (80,6 ˚F) Tipp Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com. Lieferumfang Element Anzahl TS-hx87XU-RP Laufwerkseinschübe • TS-h1887XU-RP • 2,5-Zoll Laufwerksschächte: 6 •...

  • Seite 8: Komponenten

    TS-hx87XU-RP Benutzerhandbuch Element Anzahl Schrauben für 3,5-Zoll-Laufwerke • TS-h1887XU-RP: 48 Schrauben • TS-h2287XU-RP: 64 Schrauben Kurzinstallationsanleitung Ethernet-Kabel 1 x 10 GbE Cat6A Ethernet-Kabel Komponenten Vorderseite Komponente Komponente Laufwerk-LED LAN-LED Ein-/Aus-Taste Erweiterungsgerät-LED Status-LED Produktübersicht...

  • Seite 9: Rückseite

    TS-hx87XU-RP Benutzerhandbuch Rückseite TS-h1887XU-RP Komponente Komponente 2,5-Zoll SATA Laufwerksschächte 2,5 Gigabit Ethernet Geschwindigkeit LEDs Laufwerk Aktivitäten-LED 2,5 Gigabit Ethernet Aktivität LEDs Laufwerk-Status-LED USB 3.2 Gen 2 Typ-A Ports Reset-Taste Konsolenport Anmerkung Dieser Port ist nur für technische Zwecke bestimmt. 10GBASE-T Ports (RJ45) Abdeckung PCIe-Steckplatz 3 10 Gigabit Ethernet Geschwindigkeit LEDs Abdeckung PCIe-Steckplatz 2...
  • Seite 10 TS-hx87XU-RP Benutzerhandbuch TS-h2287XU-RP Komponente Komponente 2,5-Zoll SATA Laufwerksschächte USB 3.2 Gen 2 Typ-A Ports Reset-Taste Konsolenport Anmerkung Dieser Port ist nur für technische Zwecke bestimmt. 10GBASE-T Ports (RJ45) Abdeckung PCIe-Steckplatz 3 2,5 Gigabit Ethernet Ports (RJ45) Abdeckung PCIe-Steckplatz 2 10 Gigabit Ethernet Geschwindigkeit LEDs Abdeckung PCIe-Steckplatz 1 10 Gigabit Ethernet Aktivität LEDs Stromversorgungseinheiten...

  • Seite 11: Systemplatine

    TS-hx87XU-RP Benutzerhandbuch Systemplatine TS-h1887XU-RP Komponente Komponente PCIe-Steckplatz 1 (PCIe Gen 4.0 x8) Speichersteckplatz 2 (Kanal A, DIMM 2, blau) PCIe-Steckplatz 2 (PCIe Gen 4.0 x4) Speichersteckplatz 3 (Kanal B, DIMM 1, schwarz) PCIe-Steckplatz 3 (PCIe Gen 4.0 x4) Speichersteckplatz 4 (Kanal B, DIMM 2, blau) Speichersteckplatz 1 (Kanal A, DIMM 1, Systemlüfter schwarz)

  • Seite 12: Vordere Laufwerksnummerierung (3,5-Zoll Laufwerksschächte)

    TS-hx87XU-RP Benutzerhandbuch Komponente Komponente PCIe-Steckplatz 1 (PCIe Gen 4.0 x8) Speichersteckplatz 3 (Kanal B, DIMM 1, schwarz) PCIe-Steckplatz 2 (PCIe Gen 4.0 x4) Speichersteckplatz 4 (Kanal B, DIMM 2, blau) PCIe-Steckplatz 3 (PCIe Gen 4.0 x4) Systemlüfter Speichersteckplatz 1 (Kanal A, DIMM 1, CPU-Lüfter schwarz) Speichersteckplatz 2 (Kanal A, DIMM 2, blau)

  • Seite 13: Netzwerk Port Nummerierung

    TS-hx87XU-RP Benutzerhandbuch Netzwerk Port Nummerierung USB Port Nummerierung Sicherheitsinformationen Die folgenden Anweisungen helfen, die persönliche Sicherheit und die Sicherheit der Umwelt zu gewährleisten. Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie irgendwelche Tätigkeiten ausführen. Allgemeine Anweisungen • Das Gerät sollte an einem sicheren Ort mit eingeschränktem Zugriff aufbewahrt werden, der mit einem Werkzeug, Schloss, und Schlüssel oder einem anderen Sicherheitsmittel gesteuert wird.
  • Seite 14 TS-hx87XU-RP Benutzerhandbuch • Geräte mit redundanter Stromversorgung können ein oder mehrere Netzteilkabel (PSU) haben. Um schwere Verletzungen zu vermeiden, muss ein geschulter Servicetechniker vor der Installation oder dem Austausch von Systemkomponenten alle Netzteilkabel vom Gerät trennen. Systembatterie • Dieses Produkt enthält eine Knopfbatterie. •...

  • Seite 15: Installationsanforderungen

    • Frei von Gegenständen, welche die Belüftung des Geräts behindern oder Druck auf das Gerät oder das Netzkabel ausüben können. Hardware und Peripheriegeräte • Speicherlaufwerke Eine Liste kompatibler Laufwerksmodelle finden Sie unter: https:// www.qnap.com/compatibility. • Netzwerkkabel Werkzeuge • Phillips #1- oder #2-Schraubendreher • Antistatik-Armband NAS einrichten Wichtig Lesen Sie alle Sicherheitsbestimmungen und Informationen sorgfältig durch, bevor Sie...
  • Seite 16 TS-hx87XU-RP Benutzerhandbuch 7. Schalten Sie das NAS ein. 8. Installieren Sie QuTS hero. Weitere Informationen finden Sie unter QuTS hero Installation. 9. Melden Sie sich bei QuTS hero an. Produktübersicht...

  • Seite 17: Installation Und Konfiguration

    TS-hx87XU-RP Benutzerhandbuch 2. Installation und Konfiguration Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware. Hardware Installation In diesem Abschnitt finden Sie Informationen zum Installieren oder Entfernen von Laufwerken, Speichermodulen, Erweiterungskarten, redundanten Stromversorgungseinheiten, Lüftern, Schienensets und Erweiterungseinheiten.
  • Seite 18 TS-hx87XU-RP Benutzerhandbuch 3. Ziehen Sie die Schrauben an. TS-h1887XU-RP Installation und Konfiguration...

  • Seite 19: Entfernen Der Gehäuseabdeckung

    TS-hx87XU-RP Benutzerhandbuch TS-h2287XU-RP Entfernen der Gehäuseabdeckung Warnung • Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
  • Seite 20 TS-hx87XU-RP Benutzerhandbuch TS-h1887XU-RP TS-h2287XU-RP b. Schieben Sie die Abdeckung zurück. c. Heben Sie die Abdeckung des Geräts nach oben. Installation und Konfiguration...

  • Seite 21: Laufwerksinstallation

    Laufwerksinstallation Das TS-hx87XU-RP ist mit 3,5-Zoll Festplatten und 2,5-Zoll SSDs kompatibel. 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren Eine Liste kompatibler Laufwerksmodelle finden Sie unter: https://www.qnap.com/compatibility. Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
  • Seite 22 TS-hx87XU-RP Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schrauben an. 4.
  • Seite 23 Drücken Sie den Griff. 5. Schalten Sie das NAS ein. 2,5-Zoll SSDs in 3,5-Zoll Einsätzen installieren Eine Liste kompatibler Laufwerksmodelle finden Sie unter: https://www.qnap.com/compatibility. Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
  • Seite 24 TS-hx87XU-RP Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schrauben an. 4.
  • Seite 25 Drücken Sie den Griff. 5. Schalten Sie das NAS ein. 2,5-Zoll SSDs in 2,5-Zoll Einsätzen installieren Eine Liste kompatibler Laufwerksmodelle finden Sie unter: https://www.qnap.com/compatibility. Warnung • Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht. • Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
  • Seite 26 TS-hx87XU-RP Benutzerhandbuch 3. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. b. Bringen Sie die Schrauben an. 4.

  • Seite 27: Speichermodule Ersetzen

    Das NAS verfügt über vier Speichersteckplätze. Sie können die Speicherkapazität des NAS durch Aktualisieren der Speichermodule erhöhen. Verwenden Sie ausschließlich QNAP Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP Module mit identischen Spezifikationen. Wichtig Beim Austausch von Speichermodulen ist folgendes zu beachten: •...
  • Seite 28 TS-hx87XU-RP Benutzerhandbuch • Sich bewegende Lüfterflügel: Halten Sie Ihre Hände und andere Körperteile von sich bewegenden Lüfterflügeln fern. • Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern. 1. Schalten Sie das Gerät aus. 2.

  • Seite 29: Erweiterungskarten Installieren

    Gehen Sie zu Systemsteuerung > System > Systemstatus > Hardware-Informationen. c. Überprüfen Sie den Wert für Gesamtspeicher. Erweiterungskarten installieren Das NAS unterstützt ausgewählte Erweiterungskarten, die teilweise QNAP PCIe-Halterungen erfordern. Über die Firmenwebsite gekaufte QNAP Erweiterungskarten werden mit für alle QNAP NAS-Modelle passenden Halterungen geliefert. Warnung Installation und Konfiguration...
  • Seite 30 • Andere bewegliche Komponenten: Halten Sie Ihre Hände und andere Körperteile von anderen beweglichen Komponenten fern. 1. Überprüfen Sie auf der QNAP Webseite, welche Erweiterungskarten und Halterungen von Ihrem Modell unterstützt werden. a. Wechseln Sie zu www.qnap.com/compatibility. b. Klicken Sie auf Nach NAS suchen.
  • Seite 31 7. Optional: Montieren Sie die QNAP-Halterung an der Erweiterungskarte. a. Entfernen Sie alle Schrauben der bestehenden Halterung. b. Ziehen Sie die Halterung vorsichtig von der Karte ab. c. Montieren Sie mit denselben Schrauben die QNAP-Halterung an der Karte. Installation und Konfiguration...
  • Seite 32 TS-hx87XU-RP Benutzerhandbuch d. Vergewissern Sie sich, dass die Halterung fest sitzt. 8. Installieren Sie die Erweiterungskarte. a. Halten Sie die Karte an den Rändern. b. Setzen Sie die Karte in den Steckplatz ein. c. Schrauben Sie die Schraube fest. 9. Bringen Sie die Gehäuseabdeckung wieder an. Weitere Informationen finden Sie unter Die Gehäuseabdeckung anbringen.

  • Seite 33: Hot-Swapping Redundanter Stromversorgungen

    TS-hx87XU-RP Benutzerhandbuch 12. Schalten Sie das Gerät ein. Hot-Swapping redundanter Stromversorgungen NAS-Geräte mit redundanten Netzteilen (PSUs) unterstützen Hot-Swapping. Warnung Stromschlaggefahr. Tipp Standardmäßig gibt das NAS im Falle eines redundanten Netzteilausfalls Audiowarnungen und Desktop-Benachrichtigungen aus. Redundante Netzteilausfälle liegen vor, wenn das NAS nur mit einem einzigen intakten Netzteil betrieben wird.

  • Seite 34: Lüfter Am Ts-H1887Xu-Rp Austauschen

    TS-hx87XU-RP Benutzerhandbuch 4. Schließen Sie das Netzteil an die PSU und an die Steckdose an. Lüfter am TS-h1887XU-RP austauschen Warnung • Die folgenden Schritte dürfen nur von qualifiziertem Personal durchgeführt werden. Die Nichtbeachtung der Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben.
  • Seite 35 TS-hx87XU-RP Benutzerhandbuch Warnung Um mögliche Verletzungen oder Schäden an Komponenten zu vermeiden, stellen Sie sicher, dass die Laufwerke und andere interne Systemkomponenten abgekühlt sind, bevor Sie sie berühren. 5. Entfernen Sie die Lüftereinheit aus dem Gehäuse. a. Heben Sie die Lüftereinheit nach oben. b.
  • Seite 36 TS-hx87XU-RP Benutzerhandbuch 7. Installieren Sie einen neuen Lüfter. a. Richten Sie den Lüfter an den Schraubenlöchern der Lüftereinheit aus. b. Bringen Sie die Gummistifte an, die den Lüfter an der Lüftereinheit sichern. 8. Installieren Sie die Lüftereinheit. a. Schließen Sie die Stromanschlüsse aller Lüfter wieder an die Systemplatine an. Installation und Konfiguration...

  • Seite 37: Lüfter Am Ts-H2287Xu-Rp Austauschen

    TS-hx87XU-RP Benutzerhandbuch b. Setzen Sie die Lüftereinheit ein. 9. Bringen Sie die Gehäuseabdeckung wieder an. Weitere Informationen finden Sie unter Die Gehäuseabdeckung anbringen. 10. Schließen Sie alle Kabel und externen Komponenten wieder an. 11. Schließen Sie die Netzkabel an die Steckdose an. 12.
  • Seite 38 Dieses Gerät verfügt über transparente Lüfterkanäle aus Kunststoff, die an einigen Systemlüftern vorinstalliert sind. Diese Lüfterkanäle tragen zur Aufrechterhaltung der idealen Betriebstemperatur der Komponenten bei. QNAP rät davon ab, dieses Gerät ohne diese Lüfterkanäle zu betreiben. 1. Schalten Sie das Gerät aus.
  • Seite 39 TS-hx87XU-RP Benutzerhandbuch b. Lösen Sie die unteren Haken des CPU Lüfterkanals von den Schrauben des CPU Kühlkörpers. c. Heben Sie die Lüftereinheit nach oben. Anmerkung Dieses Bild enthält nicht den linken 2,5-Zoll Lüfterkanal. Installation und Konfiguration...
  • Seite 40 TS-hx87XU-RP Benutzerhandbuch d. Trennen Sie die Stromanschlüsse aller Lüfter von der Systemplatine. Anmerkung Dieses Bild enthält nicht den linken 2,5-Zoll Lüfterkanal. e. Heben Sie die Lüftereinheit aus dem Gehäuse. 6. Entfernen Sie den Lüfter. a. Lösen Sie den CPU Lüfterkanal vom CPU Lüfter. Installation und Konfiguration...
  • Seite 41 TS-hx87XU-RP Benutzerhandbuch b. Entfernen Sie die Schrauben, die den Lüfter an der Lüftereinheit sichern. Systemlüfter Installation und Konfiguration...
  • Seite 42 TS-hx87XU-RP Benutzerhandbuch CPU-Lüfter 7. Installieren Sie einen neuen Lüfter. a. Richten Sie den Lüfter an den Schraubenlöchern der Lüftereinheit aus. b. Bringen Sie die Schrauben an, die den Lüfter an der Lüftereinheit sichern. Systemlüfter Installation und Konfiguration...
  • Seite 43 TS-hx87XU-RP Benutzerhandbuch CPU-Lüfter c. Optional: Befestigen Sie den CPU Lüfterkanal am CPU Lüfter. 8. Installieren Sie die Lüftereinheit. a. Schließen Sie die Stromanschlüsse aller Lüfter wieder an die Systemplatine an. Anmerkung Dieses Bild enthält nicht den linken 2,5-Zoll Lüfterkanal. Installation und Konfiguration...
  • Seite 44 TS-hx87XU-RP Benutzerhandbuch b. Setzen Sie die Lüftereinheit ein. Anmerkung Dieses Bild enthält nicht den linken 2,5-Zoll Lüfterkanal. c. Befestigen Sie die unteren Haken des CPU Lüfterkanals an den Schrauben des CPU Kühlkörpers. Installation und Konfiguration...

  • Seite 45: Schienensets

    12. Schließen Sie die Netzkabel an die Steckdose an. 13. Schalten Sie das Gerät ein. Schienensets Schienensets gehören nicht zum Lieferumfang des NAS und müssen separat erworben werden. Weitere Informationen hierzu erhalten Sie beim einem autorisierten Händler oder unter http://shop.qnap.com. Installation und Konfiguration...

  • Seite 46: Installation Von Erweiterungseinheiten

    Das TS-hx87XU-RP unterstützt SAS, SATA JBOD und USB Erweiterungsgeräte. Einzelheiten finden Sie in der unten stehenden Tabelle. Sie können Speichererweiterungszubehör von QNAP oder einem autorisierten Händler erwerben. Weitere Informationen finden Sie unter https://shop.qnap.com/. Die Liste der kompatiblen Erweiterungseinheiten und die maximale Anzahl der verwendbaren Erweiterungseinheiten finden Sie unter https://www.qnap.com/go/compatibility-expansion.

  • Seite 47: Sas-Erweiterungsgeräte Anschließen

    TS-hx87XU-RP Benutzerhandbuch Erweiterungseinheit Kommentar Erforderliches Zubehör Modell TL-D800C • Verwendet eine USB 3.2 Gen 2 Typ-C • USB 3.2 Gen 2 Typ-A auf Typ-C Schnittstelle Kabel • Unterstützt SATA HDD/SSD TL-R1200C-RP • Verwendet eine USB 3.2 Gen 2 Typ-C • USB 3.2 Gen 2 Typ-A auf Typ-C Schnittstelle Kabel •...
  • Seite 48 TS-hx87XU-RP Benutzerhandbuch 2. Schließen Sie die Erweiterungsgeräte unter Verwendung der folgenden Topologie an das Gerät an. QNAP empfiehlt, immer eine Dual-Pfad Konfiguration zu verwenden, um Speicherstillstände aufgrund von Ausfall des Erweiterungsgeräts oder Kabeltrennung zu vermeiden. Die Einzel-Pfad Konfiguration sollte nur in einer Situation verwendet werden, in der es nicht möglich ist, die Dual-Pfad Konfiguration zu verwenden.

  • Seite 49: Usb-Erweiterungsgeräte Anschließen

    Erweiterungskarten installieren. Anmerkung Das QNAP QXP Host Bus Adapter ist für den Anschluss von SATA JBOD Gehäusen an ein Host Gerät erforderlich. Host Bus Adapter von Drittanbietern sind nicht mit QNAP JBOD-Gehäusen kompatibel. 3. Schließen Sie das Erweiterungsgerät an das NAS an.

  • Seite 50: Quts Hero Installation

    Das TS-hx87XU-RP verwendet das QNAP QuTS hero Betriebssystem. Sie können QuTS hero auf folgende Weisen installieren. Sie können auch das QNAP QTS Betriebssystem installieren. Wenn Ihr NAS mit dem Internet verbunden ist, erscheint die Option zur Installation von QTS im Intelligente Installationsanleitung Assistenten mit einer der Methoden aus der Tabelle.

  • Seite 51: Quts Hero Mittels Qfinder Pro Initialisieren

    QuTS hero mittels Qfinder Pro initialisieren Sie können QuTS hero mit Qfinder Pro initialisieren, einem Dienstprogramm, das Sie bei der Suche und Verwaltung von QNAP Geräten in Ihrem Netzwerk unterstützt. Warnung Bei der Installation von QuTS hero werden sämtliche Daten auf den Laufwerken gelöscht.
  • Seite 52 TS-hx87XU-RP Benutzerhandbuch Anmerkung Dieser Schritt ist nur erforderlich, wenn das NAS die Installation von mehr als einem Betriebssystem unterstützt und das Standardbetriebssystem für die Installation nicht QuTS hero ist. Das NAS startet neu und der intelligente Installationsbildschirm zeigt QuTS hero als das zu installierende Betriebssystem an.

  • Seite 53: Quts Hero Über Die Cloud-Installationswebseite Initialisieren

    • Ode scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät. Auf der Webseite sind alle nicht initialisierten QNAP NAS Geräte im lokalen Netzwerk aufgelistet. 4. Suchen Sie Ihr NAS in der Liste, und klicken Sie dann auf Initialisieren.
  • Seite 54 TS-hx87XU-RP Benutzerhandbuch Der Installationsassistent wird im Standardbrowser geöffnet. 5. Erstellen Sie ein Konto, oder melden Sie sich bei myQNAPcloud an. Anmerkung Sie müssen zurück zu dieser Seite wechseln, um die Installation abzuschließen, nachdem Sie ein Konto erstellt haben. 6. Geben Sie den myQNAPcloud-Gerätenamen für das NAS an. Anmerkung •...
  • Seite 55 12. Klicken Sie auf Weiter. 13. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 14. Klicken Sie auf Weiter. Der Bildschirm Netzwerkeinstellungen konfigurieren wird angezeigt.

  • Seite 56: Grundlegende Bedienung

    TS-hx87XU-RP Benutzerhandbuch 3. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Ein-/Aus-Taste Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. Das Gerät wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt Das Gerät wird ausgeschaltet. halten. Ausschalten Taste 5 Sekunden lang gedrückt halten. Das Gerät wird ausgeschaltet.

  • Seite 57: Leds

    TS-hx87XU-RP Benutzerhandbuch Aktion Benutzeraktion Ergebnis Erweiterte Taste 10 Sekunden Die werkseitigen Standardeinstellungen werden Systemrücksetzung lang gedrückt halten. wiederhergestellt. • Um alte Daten nach einer erweiterten Systemrücksetzung abzurufen, stellen Sie die frühere Ordnerstruktur auf dem NAS wieder her. LEDs LEDs zeigen den Systemstatus und zugehörige Informationen an, wenn das Gerät eingeschaltet ist. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk korrekt installiert ist und wenn das Gerät an das Netzwerk oder an einen Host angeschlossen ist.
  • Seite 58 TS-hx87XU-RP Benutzerhandbuch Status Kommentar Blinkt alle 0,5 Sekunden • Das Gerät ist nicht konfiguriert. grün • Ein Laufwerk ist nicht formatiert. • Alle Laufwerke befinden sich im herabgesetzten Bereitschaftsmodus. • Das Gerät ist ausgeschaltet. Laufwerk-LED Status Kommentar Blinkt rot Es wird auf Daten zugegriffen, und während des Vorgangs ist ein Lese-/ Schreibfehler auf dem Laufwerk aufgetreten.
  • Seite 59 TS-hx87XU-RP Benutzerhandbuch Status Kommentar • Die Netzwerkverbindung wird mit 10 Mbps betrieben. • Es gibt keine Netzwerkverbindung. 2,5 Gigabit Ethernet Aktivität LED Status Kommentar Orange Eine Netzwerkverbindung wurde hergestellt. Blinkt orange Es findet ein Zugriff auf das Gerät über das Netzwerk statt. Es gibt keine Netzwerkverbindung.

  • Seite 60: Audioalarme

    TS-hx87XU-RP Benutzerhandbuch Audioalarme Dauer Häufigkeit Beschreibung Kurzer Signalton (0,5 • Das NAS fährt hoch. Sekunden) • Wenn die Reset-Taste 3 Sekunden lang gedrückt wird, setzt das NAS die Konfigurationen zurück. • Wenn die Reset-Taste 10 Sekunden lang gedrückt wird, setzt das NAS die Konfigurationen zurück und startet neu.

  • Seite 61: Nas-Migration

    Sie können abhängig von Ihrem Quell-NAS nur Laufwerke und Systemeinstellungen auf bestimmte NAS- Modelle migrieren. Eine Liste der NAS-Modelle, die mit der direkten NAS-Migration kompatibel sind, finden Sie unter https://www.qnap.com/en/nas-migration. Ihr Gerät muss die folgenden Anforderungen erfüllen: • Das Ziel-NAS muss auf derselben QuTS hero Version wie das Quell-NAS (oder höher) laufen.

  • Seite 62: Migration Eines Nas

    1. Schalten Sie das Quell-NAS und das Ziel-NAS aus. 2. Entfernen Sie die Laufwerke. Wichtig QNAP empfiehlt, bei der Installation der Laufwerke die Reihenfolge der Quell-NAS Laufwerke einzuhalten. Achten Sie beim Entfernen der Laufwerke auf die Reihenfolge der Laufwerkseinsätze. a. Entfernen Sie die Laufwerke aus dem Quell-NAS.
  • Seite 63 TS-hx87XU-RP Benutzerhandbuch 3. Installieren Sie die Laufwerke. a. Installieren Sie Quell-NAS Laufwerke auf den Ziel-NAS Laufwerkseinsätzen. b. Fügen Sie die Laufwerkseinsätze in das Ziel-NAS ein. 4. Schalten Sie das Ziel-NAS ein. 5. Melden Sie sich bei QuTS hero als Administrator auf dem Ziel-NAS an. Das Ziel-NAS sucht automatisch nach der neuesten Firmware-Aktualisierung.

  • Seite 64: Problemlösung

    TS-hx87XU-RP Benutzerhandbuch 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Lokalisieren des NAS durch Qfinder Pro oder myQNAPcloud erzwingen Wenn das NAS während der QuTS hero Installation durch Qfinder Pro oder myQNAPcloud nicht gefunden wird, können Laufwerke oder Daten fehlerhaft sein. 1.

  • Seite 65: Versehentlich Entfernte Funktionsfähige Festplatten Wiederherstellen

    Zwei Laufwerke pro Untergruppe fallen aus. Dreifachspiegelung Ja Vielfaches von 3. (Zum Beispiel 3, 6, 9, 12 Laufwerke und so weiter.) ≥ 5 RAID-TP Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressource Dokumentation https://download.qnap.com Kompatibilitätsliste https://www.qnap.com/compatibility NAS Migration Kompatibilität https://www.qnap.com/go/nas-migration Erweiterungseinheit Kompatibilität https://www.qnap.com/go/compatibility-expansion...

  • Seite 66: Glossar

    Ermöglicht Ihnen Zugriff auf QNAP Geräte über das Internet ohne komplizierte Portweiterleitungs- Konfigurationen Qfinder Pro Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen QuTS hero QNAP NAS Betriebssystem mit ZFS Dateisystem...

  • Seite 67: Hinweise

    Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...

  • Seite 68: Gnu Public License

    TS-hx87XU-RP Benutzerhandbuch Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI- Aufmachung (HDMI Trade Dress) und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. Andere hier erwähnte Firmennamen und Produkte sind Marken oder eingetragene Marken der jeweiligen Inhaber.
  • Seite 69 TS-hx87XU-RP Benutzerhandbuch avoid the special danger that patents applied to a free program could make it effectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modification follow. Terms and Conditions 1.
  • Seite 70 TS-hx87XU-RP Benutzerhandbuch All rights granted under this License are granted for the term of copyright on the Program, and are irrevocable provided the stated conditions are met. This License explicitly affirms your unlimited permission to run the unmodified Program. The output from running a covered work is covered by this License only if the output, given its content, constitutes a covered work.
  • Seite 71 TS-hx87XU-RP Benutzerhandbuch compilation's users beyond what the individual works permit. Inclusion of a covered work in an aggregate does not cause this License to apply to the other parts of the aggregate. 7. Conveying Non-Source Forms. You may convey a covered work in object code form under the terms of sections 4 and 5, provided that you also convey the machine-readable Corresponding Source under the terms of this License, in one of these ways: a.
  • Seite 72 TS-hx87XU-RP Benutzerhandbuch neither you nor any third party retains the ability to install modified object code on the User Product (for example, the work has been installed in ROM). The requirement to provide Installation Information does not include a requirement to continue to provide support service, warranty, or updates for a work that has been modified or installed by the recipient, or for the User Product in which it has been modified or installed.
  • Seite 73 TS-hx87XU-RP Benutzerhandbuch 9. Termination. You may not propagate or modify a covered work except as expressly provided under this License. Any attempt otherwise to propagate or modify it is void, and will automatically terminate your rights under this License (including any patent licenses granted under the third paragraph of section 11). However, if you cease all violation of this License, then your license from a particular copyright holder is reinstated (a) provisionally, unless and until the copyright holder explicitly and finally terminates your license, and (b) permanently, if the copyright holder fails to notify you of the violation by some...
  • Seite 74 TS-hx87XU-RP Benutzerhandbuch If you convey a covered work, knowingly relying on a patent license, and the Corresponding Source of the work is not available for anyone to copy, free of charge and under the terms of this License, through a publicly available network server or other readily accessible means, then you must either (1) cause the Corresponding Source to be so available, or (2) arrange to deprive yourself of the benefit of the patent license for this particular work, or (3) arrange, in a manner consistent with the requirements of this License, to extend the patent license to downstream recipients.

  • Seite 75: Ce-Hinweis

    TS-hx87XU-RP Benutzerhandbuch Later license versions may give you additional or different permissions. However, no additional obligations are imposed on any author or copyright holder as a result of your choosing to follow a later version. 16. Disclaimer of Warranty. THERE IS NO WARRANTY FOR THE PROGRAM, TO THE EXTENT PERMITTED BY APPLICABLE LAW. EXCEPT WHEN OTHERWISE STATED IN WRITING THE COPYRIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE PROGRAM “AS IS”...

  • Seite 76: Fcc-Hinweis

    Geräts in Wohngebieten kann Störungen verursachen, wobei der Anwender diese Störungen auf eigene Kosten beseitigen muss. Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen.

  • Seite 77: Bsmi-Hinweis

    TS-hx87XU-RP Benutzerhandbuch BSMI-Hinweis 警告：為避免電磁干擾，本產品不應安裝或使用於住宅環境。 SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品可能 包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出...
