ES SEI DARAUF HINGEWIESEN, DASS BEI VERSÄUMNISSEN JEGLICHE
GARANTIEVERPFLICHTUNG ENTFÄLLT.
20.3 Raupenkette
1. Sichtprüfung der Raupenbandspannung
A. Kettenlaufwerk mittels Stützbeinen vom Boden abheben.
B. Die Gummiraupenkette hängt bei normaler Spannung an der mittleren Laufrolle
C. Profil und mögliche Beschädigungen (Risse und Kerben) des Raupenbänder
2. Einstellung der Raupenbandspannung.
ACHTUNG! Vor der Einstellung der Raupenbandspannung kontrollieren, dass die
Raupenkette korrekt über Rollen, Führungselemente und Antriebsrad läuft.
A. Schutzdeckelbolzen (M6, 2 Stück) entfernen (siehe Absatz A).
B. Mit der mit Hochdruckpumpe ausgestatteten Fettpresse am Schmiernippel
C. Öffnung wieder schließen und Kettenspannung auf Sollwert (15-25 mm

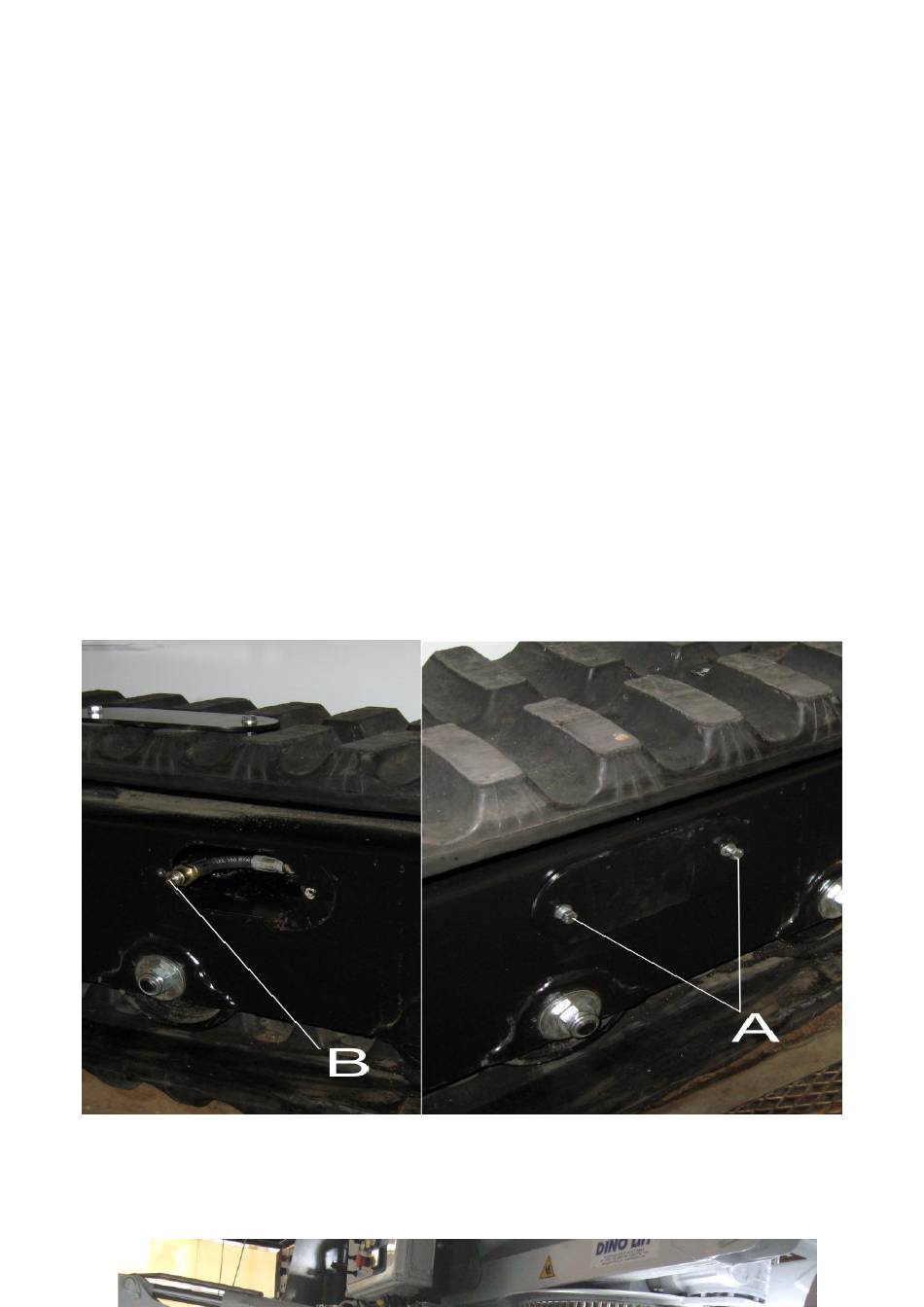

Bild15: Einstellung der Raupenbandspannung
DINO 185XTC
ca. 15-25mm. Bei Bedarf Spannung nachstellen (siehe Absatz 2).
prüfen. Die Raupenbänder sind auszuwechseln, wenn das Profil nur noch ca. 10
mm beträgt bzw. große Risse /Kerben festzustellen sind. Bild 20: Prüfung der
Kettenwerkspannung und -abnutzung
(Absatz B) Fett einpressen bis der Druck 15 MPa (150bar) beträgt.
Abstand an der mittleren Rolle) hin prüfen.
43
