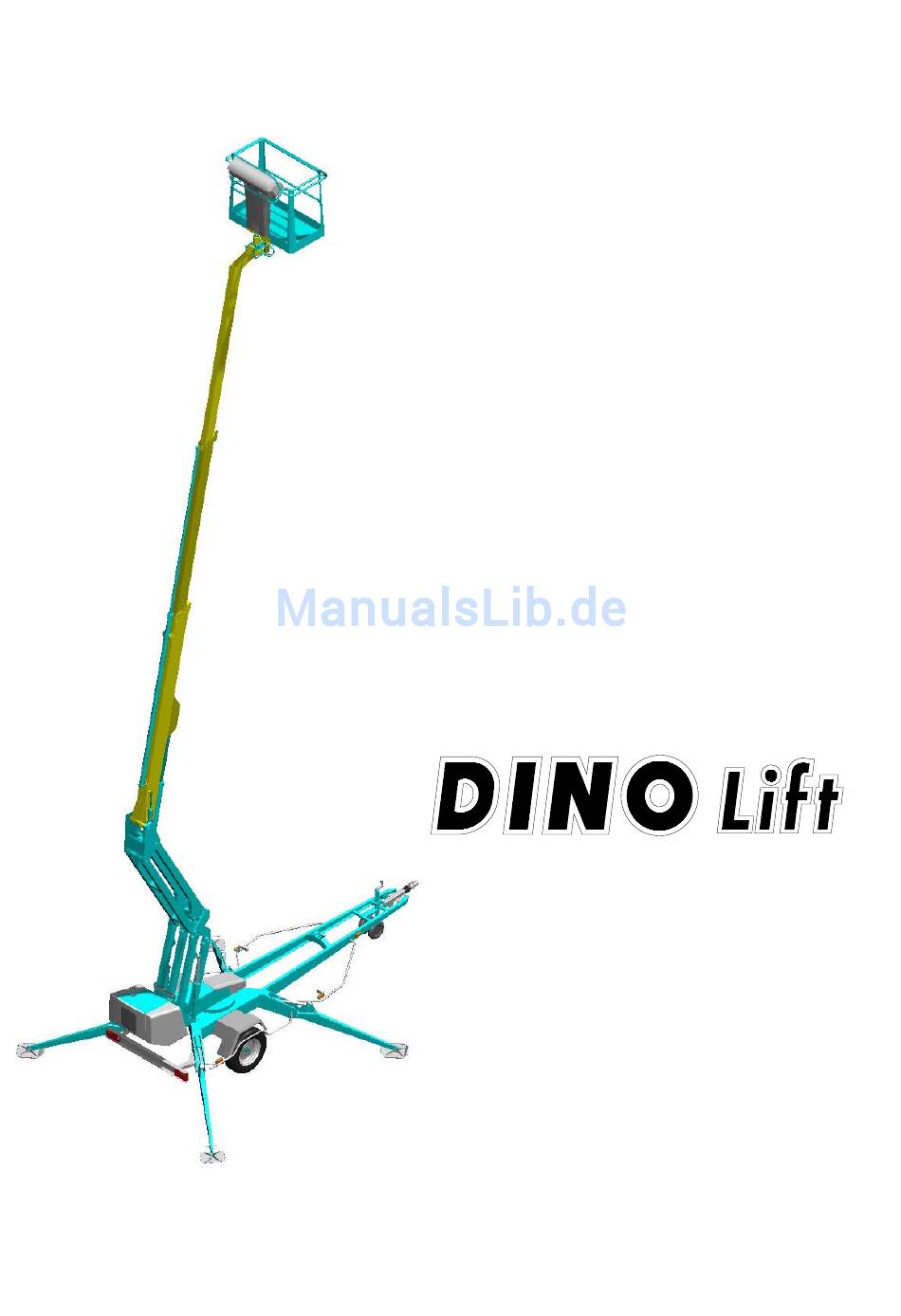

DINO
BEDIENUNGSANLEITUNG
Hersteller:
Raikkolantie 145
FI-32210 LOIMAA
Tel. +358 2 762 5900
Fax. +358 2 762 7160
dino@dinolift.com
www.dinolift.com
Wiederverkäufer:
180
®
XTB
®

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DINO Lift 180XTB

Inhaltszusammenfassung für DINO Lift 180XTB

  • Seite 1 DINO ® BEDIENUNGSANLEITUNG Hersteller: ® Raikkolantie 145 FI-32210 LOIMAA Tel. +358 2 762 5900 Fax. +358 2 762 7160 dino@dinolift.com www.dinolift.com Wiederverkäufer:...
  • Seite 2 DINO 180XTB ORIGINALBEDIENUNGSANLEITUNG 190011 -> Gültig ab Fertigungsnummer...

  • Seite 3: Inhaltsverzeichnis

    DINO 180XTB INHALTSVERZEICHNIS EG-KONFORMITÄTSERKLÄRUNG FÜR MASCHINEN ..........5 REICHWEITENDIAGRAMM ....................6 MASSZEICHNUNG........................7 TECHNISCHE DATEN ......................8 ....................8 EISPIEL FÜR EIN YPENSCHILD ..............9 LLGEMEINE ESCHREIBUNG DER ASCHINE ............9 WECK UND INSATZBEDINGUNGEN DER ASCHINE ALLGEMEINE SICHERHEITSVORSCHRIFTEN ............10 !! INSTRUKTIONEN FÜR DEN SICHEREN GEBRAUCH !!..........13 REGELMÄSSIGE INSPEKTION ..................14 ACHTUNG!..........................15...
  • Seite 4 JÄHRLICHE INSPEKTION.....................71 21.5 SONDERINSPEKTION ....................74 21.6 BELASTUNGSPROBE BEI INSPEKTIONEN..............75 FEHLERSUCHE .........................76 ALLGEMEINES ZUR HYDRAULIK................83 ELEKTRISCHE KOMPONENTEN UND IHRE FUNKTION DINO 180XTB ..84 24.1 UNTERE SCHALTZENTRALE (LCB), RELAIS............84 24.2 UNTERE SCHALTZENTRALE (LCB), SCHALTER .............86 24.3 UNTERE SCHALTZENTRALE (LCB), WEITERE KOMPONENTEN ......87 24.4...

  • Seite 5: Eg-Konformitätserklärung Für Maschinen

    DINO 180XTB 1 EG-Konformitätserklärung für Maschinen EG-Konformitätserklärung für Maschinen Dinolift Oy Raikkolantie 145 FI-32210 Loimaa, hat Entwicklungsleiter Seppo Kopu dazu autorisiert, die Zusammenstellung der technischen Spezifikation vorzunehmen erklärt hiermit, dass die DINO 180 XTB -Hubarbeitsbühne Nr. YGC D180XT X X XXXXX konform ist mit den einschlägigen Bestimmungen der EG-Maschinenrichtlinie (EG-...

  • Seite 6: Reichweitendiagramm

    DINO 180XTB 2 REICHWEITENDIAGRAMM...

  • Seite 7: Masszeichnung

    DINO 180XTB 3 MASSZEICHNUNG...

  • Seite 8: Technische Daten

    DINO 180XTB 4 TECHNISCHE DATEN Max. Arbeitshöhe 18,0 m Max. Plattformhöhe 16,0 m Max. seitliche Reichweite 10,9 m Schwenkvermögen des Arms unbegrenzt Korbschwenkung 90° Schwenkbereich siehe Reichweitendiagramm Abstützbeite 3,80 m Transportbreite 1,78 m Transportlänge 6,55 m Transporthöhe 2,20 m Gewicht (exklusive Aggregat) 2.240 kg...

  • Seite 9: Allgemeine Beschreibung Der Maschine

    DINO 180XTB Allgemeine Beschreibung der Maschine In dieser Anweisung verwendete Bezeichnungen und Begriffe. Links Schwenkung Fahrtrichtung Linksdrehung Arbeitskorb Schwenkung Rechts Rechtsdrehung Nivellierzylinder (Nehmer) Auslegerteil 1 Auslegerteil 3 Teleskopzylinder Auslegerteil 2 Geberzylinder Hebezylinder Rotationsvor Scherengelenk richtung Transportstütze Deichsel- Stützrad Stützbeinzylinder Stützbein Fahrgerät...

  • Seite 10: Allgemeine Sicherheitsvorschriften

    DINO 180XTB 5 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Vor Inbetriebnahme der Hubarbeitsbühne die Betriebsanleitung sorgfältig durchlesen! Die Betriebsanleitung sollte an dem dafür vorgesehenen Platz an der Hubarbeitsbühne aufbewahrt werden. Es ist sicherzustellen, dass alle Personen, die mit der Hubarbeitsbühne arbeiten, in die Funktion der Arbeitsbühne eingewiesen sind und sich mit der Betriebsanleitung vertraut gemacht haben.
  • Seite 11 DINO 180XTB SICHERHEITSGESCHIRR VERWENDEN! Befestigungspunkte für Sicherheitsgeschirr. 1 Person / Glied...
  • Seite 12 DINO 180XTB Keine Leitern, Sockel oder anderen Gestelle im Arbeitskorb verwenden! Es ist untersagt, Gegenstände aus dem Korb zu werfen. Die Hubarbeitsbühne darf nicht für den Transport von Gegenständen oder Personen zwischen verschiedenen Stockwerken oder Ebenen eingesetzt werden. Die Sicherheitsvorrichtungen dürfen in keinem Fall außer Funktion gesetzt werden.

  • Seite 13: Instruktionen Für Den Sicheren Gebrauch

    DINO 180XTB 6 !! Instruktionen für den sicheren Gebrauch !! Verwenden Sie auf der Arbeitsfläche Sicherheitsgeschirr. Lasten niemals von oben aufnehmen. Verwendung des Hebezeugs bei Temperaturen unter -20 °C oder Windgeschwindigkeiten über 12,5 m/s verboten. Vorsicht mit Leitungen unter Spannung im Arbeitsbereich.

  • Seite 14: Regelmässige Inspektion

    DINO 180XTB Niemals defektes Hebezeug verwenden. Hebezeug nicht allein verwenden. Dafür sorgen, dass sich unten eine Person befindet, die im Notfall Hilfe rufen kann. 7 REGELMÄSSIGE INSPEKTION Das Gerät muss mindestens im Abstand von 12. Monaten einer gründlichen Inspektion unterzogen werden.

  • Seite 15: Achtung

    DINO 180XTB 8 ACHTUNG! 1. Allgemeines Genauere Anweisungen zur regelmäßigen Wartung und Inspektion finden Sie im Kapitel "Wartung und Instandhaltung". Reicht die Leistung der Hubarbeitsbühne aus? (Reichweite, Zuladung usw.) Ist der Aufstellplatz sicher? Gibt es genügend Licht / Beleuchtung für ein sicheres Arbeiten? 2.
  • Seite 16 DINO 180XTB...

  • Seite 17: Funktion Der Sicherheitvorrichtung

    DINO 180XTB 9 FUNKTION DER SICHERHEITVORRICHTUNG 1. Stützbeine (Bild A) Der Sicherheitsgrenztaster RK3 blockiert die Bedienung der Stützbeine und des Fahrgeräts, wenn der Arm die Ausgangsposition verlassen hat. Der Taster befindet sich an der Zugdeichsel, und zwar an der Abstützbasis des Arms.

  • Seite 18: Bedienelemente Der Unteren Schaltzentrale

    DINO 180XTB 10 BEDIENELEMENTE DER UNTEREN SCHALTZENTRALE 1. Wahlschalter 1a -Aus 1b -Stützen, Fahrgerät, Armbedienung ab Rahmen 1c -Armbedienung vom Arbeitskorb aus 2. I/II-Tempoanwahl (synchron mit Armsteuerung) 3. NOT-AUS- Druckknopf 4A. Grünes Signal der Stützbein-Grenztaster 4B. Rotes Signal des Sicherheitsgrenztasters (RK5) 6.
  • Seite 19 DINO 180XTB Akkumeter (14) Nach Einschaltung des Stroms (Schlüsselschalter) werden die Betriebsstunden des Motors für fünf Sekunden sichtbar. Während des Einsatzes wird die Ladekapazität der Akkus (%) angezeigt Wird ein Fehlercode im Display sichtbar, hat der Motorcontroller eine Störung festgestellt.

  • Seite 20: Bedienelemente Der Fahrvorrichtung

    DINO 180XTB Achtung! Ist der Netzkabel angeschlossen, zeigt der Akkumeter stets 100 % an, obgleich die Akkus nich vollgeladen sind. Der Ladezustand der Akkus kan vor der Ladung gepüft werden. Ladegerät jeweils für einen längeren Zeitraum angeschlossen lassen, um das vollständige Aufladen der Akkus zu gewährleisten! Die Automatik des Ladegeräts...

  • Seite 21: Bedienelemente Der Oberen Schaltzentrale

    DINO 180XTB 10.4 BEDIENELEMENTE DER OBEREN SCHALTZENTRALE 1. Wahlschalter (1) im Korb auf Position 1c stellen Vor Verwendung des Schaltpults im Arbeitskorb den Deckel des unteren Schaltpults schließen. Den Deckel jedoch nicht abschließen. Der Motor schaltet sich automatisch ein und ab 17.
  • Seite 22 DINO 180XTB 18. grün grün im Reichweitenbereich an Reichweitengrenze 21. Teleskop einfahren 22. NOT-AUS AUS = drücken Freigabe = herausziehen 23. Hupe 24. Steckdose 230VAC (2 St.) 30. Korbschwenkung (gleichzeitig mit Knopf 35 betätigen) 31. Sicherung (Korbschwenkung) 35. Korbnivellierungs (Druckknopf)

  • Seite 23: Massnahmen In Gefahrensituationen / Gefährdung Der Stabilität

    DINO 180XTB MASSNAHMEN IN GEFAHRENSITUATIONEN / GEFÄHRDUNG DER STABILITÄT Funktionsstörung der Hubarbeitsbühne, Wind oder andere äußere, seitlich wirkende Kräfte, Nachgeben des Bodens oder fehlerhafte bzw. unzureichende Absicherung beim Aufstellen. Ein Nachlassen der Stabilität wird meistens in Form einer zunehmenden Seitenneigung der Hubarbeitsbühne wahrgenommen.
  • Seite 24 DINO 180XTB Notizen...

  • Seite 25: Inbetriebnahme

    DINO 180XTB 12 INBETRIEBNAHME Tragfähigkeit der Abstützfläche sicherstellen, dass der Boden eben und fest genug ist, sodass die Hubarbeitsbühne in einer stabilen waagerechten Position aufgestellt werden kann (siehe Tabelle) Bodenart Dichte Zulässiger Anpressdruck kg/cm² Kies Hohe Dichte Mittlere Dichte Lockere Stuktur...
  • Seite 26 DINO 180XTB Stromanschluss Strom am Hauptschalter einschalten Für den Zugang zu den Bedienelementen den Schutzdeckel hinter dem Motor öffnen. Wahlschalter (1) im unteren Bedienpult in Position 1b bringen...

  • Seite 27: Sicherstellen, Dass Die Räder Deutlich Vom Boden Abgehoben Sind

    DINO 180XTB Motor mit Knopf 2 (grün) starten Zwecks Bedienung der Stützbeine Motor mit grünem Druckschalter am rechten Akkugehäuse starten. Der Motor läuft in dieser Funktion nur bei niedergedrückter Taste. Bei Bedienung des Auslegers und des Fahrantriebs schaltet sich der Motor automatisch ein und ab.

  • Seite 28: Bedienung Vom Unteren Bedienpult Aus

    DINO 180XTB 12.1 BEDIENUNG VOM UNTEREN BEDIENPULT AUS Wahlschalter (1) im unteren Bedienpult in Position 1b bringen jetzt können Sie mit den Steuerhebeln 7, 8, 9 und 33 des unteren Steuerpults den Arm und mit dem Steuerhebel 32 den Arbeitskorb bewegen.

  • Seite 29: Bedienung Vom Oberen Bedienpult Aus

    DINO 180XTB 12.2 BEDIENUNG VOM OBEREN BEDIENPULT AUS Wahlschalter (1) im Korb auf Position 1c stellen und Schlüssel entfernen Das unteren Steuerpult jedoch nicht abschließen. die Hubarbeitsbühne kann vom Arbeitskorb aus mit Joystick (17) gefahren werden Zuerst Wippschalter am Joystick drücken und erst danach Joystick vorsichtig in die gewünschte Bewegungsrichtung führen.
  • Seite 30 DINO 180XTB Funktion von Überlastschutz-Grenztaster RK 4 prüfen Korbbelastung etwa 120 kg Arm in waagerechte Stellung fahren Teleskop ausfahren Wird die Bewegung unterbrochen, muss Überlast-Signal (18) aufleuchten. die erzielte Reichweite mit dem Reichweitendiagramm vergleichen 12A. Maßnahmen im Überlastungsfall (Überlastschutz RK5 unterbricht den Stromkreis der Bedieneinheit und schaltet den...
  • Seite 31 DINO 180XTB Kontrollieren Sie mit leicht angehobenem Arm und etwas ausgefahrenem Teleskop, dass sich der Arbeitskorb nicht senkt, wenn die Bedienelemente nicht betätigt werden. Bei niedrigen Temperaturen den Motor vor dem Einsatz eine Weile laufen lassen, um das Hydrauliköl aufzuwärmen. Danach den Korb zunächst nur mit langsamen Bewegungen und ohne Last vom unteren Bedienungspult aus Probe fahren.
  • Seite 32 DINO 180XTB regelmäßig Abstützung und Stabilität der Abstützfläche prüfen, und zwar unter Berücksichtigung der jeweiligen Witterungs-und Geländeverhältnisse Bei Bewegen des Arbeitskorbs Folgendes nicht vergessen Vorsicht in der Nähe von Hochspannungsleitungen maximale Seitenbelastung (400 N) nicht überschreiten stromführende Kabel (Freileiter) nicht berühren keine Gegenstände aus dem Korb fallen lassen...
  • Seite 33 DINO 180XTB Einstellung der Korbposition An der untere Schaltzentrale (LCB): Die Horizontale des Korbs kann am unteren Steuerpult folgendermaßen eingestellt werden: Wahlschalter (1) im unteren Bedienpult in Position 1b bringen mit Steuerhebel (32) Korbposition regulieren für Tempoanwahl den „Totmannschalter“ (2) gleichzeitig drehen Korbausrichtung nur bei waagerechtem Arm und abgestützter Arbeitsbühne vornehmen (Stützbeine...
  • Seite 34 DINO 180XTB Im Arbeitskorb (UCB): Die Horizontale des Korbs kann am Steuerpult im Arbeitskorb folgendermaßen eingestellt werden: Wahlschalter (1) im Korb auf Position 1c stellen mit Druckknopf (35) die Korbstabilisierung anwählen mit Steuerhebel (36) Korbposition regulieren Korbausrichtung nur bei waagerechtem Arm und abgestützter Arbeitsbühne vornehmen (Stützbeine...

  • Seite 35: Notabsenksystem

    DINO 180XTB 13 NOTABSENKSYSTEM Einsatz: Die Hubarbeitsbühne ist mit einem handbetriebenen Notabsenksystem ausgerüstet. Es befindet sich hinter der rechten Seitenabdeckung (aus dem unteren Bedienpult gesehen). Der Betätigungshebel ist an der Innenseite der Abdeckung befestigt. 1. Teleskop einfahren Notablassventil des Teleskops mit Drehschalter (Rechtsdrehung im Uhrzeigersinn) öffnen und Teleskop mit Handpumpe einfahren.

  • Seite 36: Fahrgerät

    DINO 180XTB 14 FAHRGERÄT Das hydraulische Fahrgerät ist für das Rangieren am Einsatzort, wo das Zugfahrzeug nicht eingesetzt werden kann, vorgesehen. 1. Abgekuppelte Arbeitsbühne nicht zu einem mehr als 5 % (= <1/20, was einem Gefälle von 0,5 m auf 10 m entspricht) abschüssigen Gelände fahren, da sonst die Kontrolle über das Gerät nicht gewährt ist.

  • Seite 37: Fahrgerät

    DINO 180XTB 15 FAHRGERÄT Das hydraulische Fahrgerät ist für das Rangieren am Einsatzort, wo das Zugfahrzeug nicht eingesetzt werden kann, vorgesehen. Wahlschalter auf "Stützbein" (1b - im unteren Bedienpult) Position stellen sicherstellen, dass der Korb in Transportstellung ist und die Stützbeine vollständig anghoben...

  • Seite 38: Bedienelemente Der Fahrvorrichtung

    DINO 180XTB 15.1 BEDIENELEMENTE DER FAHRVORRICHTUNG S44 NOT-AUS S40 Vorwärts S41 Rückwärts S40/S41 + S42 Fahrt nach rechts S40/S41 + S42 Fahrt nach links Stützrad nicht an Hindernisse oder in Schlaglöcher fahren nach beendeter Fahrt Feststellbremse wieder festziehen Fahrgerät ausschalten ACHTUNG! Stützrad nicht zu weit rausdrehen, weil Beschädigungsrisiko dadurch erheblich erhöht wird.

  • Seite 39: Anweisungen Für Den Winterbetrieb

    DINO 180XTB 16 ANWEISUNGEN FÜR DEN WINTERBETRIEB die Hubarbeitsbühne darf nicht bei Temperaturen unter -20°C eingesetzt werden wird die Maschine bei niedrigen Temperaturen eingesetzt, Aggregat vor der Bedienung der Arbeitsbühne einige Minuten warmlaufen lassen zuerst mit der Hydraulik einige Aufwärmbewegungen ausführen, damit aufgewärmtes Öl in die Zylinder gelangt und eine sichere Funktion der Ventile gewährleistet ist...

  • Seite 40: Tägliche Massnahmen Nach Dem Einsatz

    DINO 180XTB 17 TÄGLICHE MASSNAHMEN NACH DEM EINSATZ Den Teleskoparm ganz einfahren. Sicherstellen, dass Korb rechtwinklig zum Arm steht. Arm und Korb zum Rahmen an der Deichsel absenken der Grenztaster am Rahmen verhindert die Bewegung der Stützbeine, wenn der Korb nicht heruntergefahren ist Schutzdeckel am oberen Steuerpult schließen.

  • Seite 41: Transportfähig Machen

    DINO 180XTB 18 TRANSPORTFÄHIG MACHEN 1. Den Teleskoparm ganz einfahren. 2. Sicherstellen, dass Korb rechtwinklig zum Arm steht. 3. Arm und Korb zum Rahmen an der Deichsel absenken der Grenztaster am Rahmen verhindert die Bewegung der Stützbeine, wenn der Korb nicht heruntergefahren ist 4.

  • Seite 42: Ankuppeln Am Zugfahrzeug

    DINO 180XTB 19 ANKUPPELN AM ZUGFAHRZEUG Für die Öffnung der Kupplung Griff der Kugelkupplung hochziehen und gleichzeitig nach vorne, d.h. in Zugrichtung schwenken. Die Anhängerkupplung ist dann geöffnet. Kugelkupplung mit leichtem Druck auf Kugelzapfen des Zugfahrzeugs setzen. Schließen und Sicherung erfolgen automatisch.

  • Seite 43: Wartung Und Instandhaltung

    DINO 180XTB 20 WARTUNG UND INSTANDHALTUNG 20.1 ALLGEMEINE WARTUNGANWEISUNGEN inspektionen und Wartung stets genau nach der folgenden Anleitung durchführen umfassende Reparaturen oder Wartungsarbeiten sind geschultem Fachpersonal zu überlassen (Setzen Sie sich ggf. mit dem Hersteller oder mit der Vertretung in Verbindung!) es ist untersagt, Veränderungen an der Konstruktion der Hubarbeitsbühne ohne schriftliche...

  • Seite 44: Akku-Pflege

    DINO 180XTB 20.2 AKKU-PFLEGE Achtung! Bei der HANDHABUNG DER Akkus folgendes beachten: Elektrolytflüssigkeit ist stark ätzend – stets Schutzkleidung und Schutzbrille benutzen. Beim Aufladevorgang wird Wasserstoff erzeugt. Daher ist offenes Feuer (Explosionsgefahr!) streng untersagt. Ladung der Akkus sicherstellen – Akkus zur Vermeidung von Gefahren niemals leer aufbewahren. Die heutigen Akkuladegeräte verhindern eine Überladung der Akkus.

  • Seite 45: Inspektionen Und Wartung

    DINO 180XTB 20.3 INSPEKTIONEN UND WARTUNG Die erste Wartung nach 20 Betriebsstunden durchführen: Druckfilterpatrone wechseln Nachstellen der Bremsanlage gemäß Anweisung (siehe Punkt „Bremsen und Radlager“) Radbolzen nach etwa 100 km auf festen Sitz prüfen (325 Nm) Tägliche Wartung Hydraulikölmenge prüfen und bei Bedarf nachfüllen Hydraulik-Verbindungen prüfen...

  • Seite 46: Schmierplan

    DINO 180XTB 20.4 SCHMIERPLAN...

  • Seite 47: Alle 50 Betriebsstunden

    DINO 180XTB ALLE 50 BETRIEBSSTUNDEN 1. Lager der Überlast-Schutzvorrichtung (Sicherheitseinrichtung) 2. Gelenklager der Stützbein-Zylinder 3. Lager der Stützbeine 4. Gelenklager der Stützbeinteller 5. Lager von Arm und Scherengelenk 6. Lager des Korbs 7. Gelenklager der Stabilisierungszylinder (jedoch nicht das Gelenklager an der Kolbenseite des oberen Stabilisierungszylinders) 8.
  • Seite 48 DINO 180XTB...

  • Seite 49: Halte- Und Lastregelventile

    DINO 180XTB 20.6 HALTE- UND LASTREGELVENTILE Funktionsprüfung 1. Dichtheitsprüfung der Stützbeinzylinder-Halteventile durch Messen der Abstützhöhe des Fahrgestells an jedem Stützbein einzeln vornehmen und das Abstützverhalten einige Minuten beobachten. 2. Zwecks Dichtheitsprüfung von Lastregelventile der Arm- und Scherengelenkzylinder den Arm in eine Position fahren, die einen exakten Messvorgang ermöglicht. Die Armposition einige Minuten beobachten.

  • Seite 50: Bremsen Und Radlager

    DINO 180XTB 20.7 BREMSEN UND RADLAGER Nachstellen der Bremsen Die Hubarbeitsbühne in Stützposition bringen, so dass die Räder vom Boden abgehoben sind. Stellen Sie sicher, dass die Räder sich frei drehen können. Das Bremsgestänge muss spannungsfrei sein (bei gelöster Handbremse).
  • Seite 51 DINO 180XTB Einstellung Stellen Sie die Bremskraft mit den Muttern ein. Dabei muss der Bremsausgleicher lotrecht auf der Zugdeichsel stehen, so dass mit beiden Rädern gebremst wird STELLMUTTERN LOTRECHTE POSITION Übermäßiges Festziehen des Bremssystems verursacht eine Überhitzung der Bremsen während des Transports und erhöht die erforderliche Zugkraft.
  • Seite 52 DINO 180XTB Einstellung des Achslagerspiels Die Radlager sind auf Lebensdauer geschmiert. (Ein Nachschmieren ist nicht nötig, und ein Einstellen ist nicht möglich). Wartungsintervalle: 500 km Einfahrzeit 5.000 km Einstellung der Bremsen; Schmierung von beweglichen Teilen der Auflaufbremse. 13.000-15.000 km oder alle 6 Monate a) Überprüfung des Bremsbelagverschleißes, gegebenenfalls...

  • Seite 53: Arbeitskorbstabilisierung

    DINO 180XTB 20.8 ARBEITSKORBSTABILISIERUNG Die Korbstabilisierung erfolgt nach dem folgenden Prinzip: der Geberzylinder steuert den sich unter dem Korb befindenden Nehmerzylinder die Korbstabilität basiert auf der Dichtheit der Ventile Die Stabilisierungsvorrichtung setzt sich aus folgenden Komponenten zusammen: 25 MPa (250 bar)

  • Seite 54: Regelmässige Wartung

    DINO 180XTB 20.9 REGELMÄSSIGE WARTUNG Die Hubarbeitsbühne ist alle 11-12 Monate einer gründlichen Inspektion zu unterziehen. Der Einsatz des Geräts in außergewöhnlichen Verhältnissen (hohe Feuchtigkeitsbildung, ätzende Substanzen in der Luft) kann zu einer Beeinträchtigung der Konstruktion und der Betriebssicherheit führen. In diesem Fall sind Inspektions- und Wartungsmaßnahmen in kürzeren Intervallen durchzuführen und Funktionsstörungen mit geeigneten Schutzmitteln vorzubeugen.
  • Seite 55 DINO 180XTB Wechseln von Hydrauliköl und Filtern (Hautkontakt mit Hydrauliköl vermeiden!) den Hydraulikbehälter bei eingezogenen Zylindern entleeren Ölbehälter mit einem hierfür geeigneten Mittel reinigen Druckfilter wechseln Ablass-Pfropfen montieren Behälter mit Öl füllen (ca. 20 l) (Erstfüllung: Mobil EAL32 ) Hydraulikölqualität: Viskosität ISO VG32 oder ISO VG15, Standard gemäß DIN 51524- HLP.
  • Seite 56 DINO 180XTB Prüfung der Stützbeingelenke Stützbeine ein Stück absenken Stützbeine seitlich bewegen und Gelenkspiel prüfen Funktion und Zustand der Grenztastervorrichtung an den Stützbeinen prüfen Abgenutzte Teile wechseln Gelenke schmieren (siehe Schmierplan) Stützbeine in Abstützposition fahren. Prüfung der Zylinder und Schmieren der Gelenklager (siehe Schmierplan) Hebezylinder vom unteren Bedienpult aus hochfahren und Zustand der Kolbenstange und Dichtheit der Anschlüsse prüfen...
  • Seite 57 DINO 180XTB Wartung von Arm und Rahmen Korb, Korbbefestigung, Gelenkteile und Armsystem bei ausgefahrenem Teleskop prüfen. Armgelenke, Gleitkörper/-spiel prüfen und bei Bedarf nachstellen Gleitflächen schmieren. Zustand von Ketten und Verriegelungen sowie Einstellungen prüfen. Befestigung von unbelasteter Kette am Arm durch Ziehen an der Kette bei völlig ausgefahrenem Arm sichern.
  • Seite 58 DINO 180XTB Prüfung der Zugvorrichtung Befestigung der Zugvorrichtung Spiel Zustand der Kugelschale Zustand von Schließmechanismus Empfindlichkeit der Auflaufbremse überprüfen Prüfung der Achsen und der Abfederung Befestigung der Achsen Zustand von Gummi-Federelementen und Schwinghebel Prüfung der Sicherheitsvorrichtungen Befestigung der Grenztaster und äußere Beschaffenheit prüfen.
  • Seite 59 DINO 180XTB Funktion der Sicherheitsvorrichtung bei Bedienung der unteren Schaltzentrale Korb aus Transportstellung heben Stützbeinfunktionen dürfen nicht funktionieren Arm abheben und Folgendes prüfen: 1. NOT-AUS (3) 2. Teleskop einfahren (6) 3. Arm absenken (5 und 8) Arm in Transportstellung fahren, Stützbeine einfahren und Fahrgerät einschalten Armfunktion darf sich mit keinem Wahlschalter aktivieren lassen Fahrgerät ausschalten und Stützbeine ausfahren (die Arbeitsbühne waagerecht ausrichten).
  • Seite 60 DINO 180XTB etwa 120 kg Zuladung in den Korb setzen 100 mm 120 kg Arm anheben und Teleskop ausfahren Die Bewegung hält an, wenn die Reichweitengrenze erreicht ist (rotes Signal leuchtet). Dabei: Armhebefunktion darf funktionieren – Senkfunktion darf NICHT funktionieren Teleskop-Einfahrfunktion darf funktionieren –...

  • Seite 61: Prüfung Der Überlastschutzvorrichtungen Rk4 Und Rk5

    DINO 180XTB 20.9.1 PRÜFUNG DER ÜBERLASTSCHUTZVORRICHTUNGEN RK4 und RK5 Eine genau abgewogene Zuladung (120 kg) 100 mm von der hinteren Kante entfernt in den Korb setzen. Arm vom unteren Bedienpult aus in waagerechte Position fahren. 100 mm 120 kg Den hinteren Bord des Korbes mit Steuerhebel nach oben und nach unten neigen.
  • Seite 62 DINO 180XTB Einstellung, Verfahren I: (Korbposition nicht regulieren). Hublänge messen (L). Sollwert 2900 mm ±50 mm. Hub messen. Sollwert 2.450 mm ±50 mm Sicherstellen, dass das rote Signal im Korb leuchtet. RK4 außer Funktion setzen (Lösung des Kabels von Klemme 47).

  • Seite 63: Überlastschutzeinstellung

    DINO 180XTB 20.9.2 ÜBERLASTSCHUTZEINSTELLUNG Bei der Inspektion stets Funktion beider Grenztaster überprüfen. Einstellung, Verfahren II: RK4 so einstellen, dass RK5 mit Sicherheit zuerst anspricht Arm aufahren und Hub messen Sollwert: 2.900 mm ±50 mm Feststellmutter anziehen und Werte nochmals überprüfen...
  • Seite 64 DINO 180XTB jetzt RK4 so einstellen, das RK4 vor RK5 anspricht Arm ausfahren und Hub messen Sollwert: 2.450 mm ±50 mm Feststellmutter anziehen und Werte nochmals überprüfen Sicherungsdraht so an die Einstellschrauben anbringen, dass ein Verstellen ausgeschlossen wird Draht versiegeln...
  • Seite 65 DINO 180XTB Prüfung der Bedienelemente im Korb allgemeiner Zustand der Elektrogeräte prüfen und ggf. mit Feuchtigkeitsschutz besprühen Leitungen und Zugentlastungen auf festen Sitz prüfen Hupe (23) und NOT-AUS (22) prüfen alle Bewegungen prüfen Funktion von Grenztaster RK4 und RK5 prüfen und erst danach Arm hochfahren Warnaufkleber Sicherstellen, dass alle Warn- und anderen Aufkleber in einwandfreiem Zustand sind.

  • Seite 66: Inspektionen

    DINO 180XTB Inspektion von Radlagern, Bremsen und Fahrvorrichtung Räder lösen Bremsanlage reinigen und Einstellung prüfen freie Beweglichkeit der Bremsbacken und Zustand der Rückholfedern prüfen bei Bedarf verschlissene Bremsbacken erneuern Fahrvorrichtung prüfen, Gelenke schmieren Räder montieren und Radbolzen festziehen Nicht vergessen, Radbolzen etwa alle 100 km auf festen Sitz zu prüfen (325 Nm)! Reifendruck überprüfen:...

  • Seite 67: Erstinspektion

    DINO 180XTB 21.1 ERSTINSPEKTION Belastungsprüfungen und Erstinspektion der Dino Hubarbeitsbühnen werden bereits beim Hersteller durchgeführt. Die Hubarbeitsbühnen werden mit einem entsprechenden Inspektionsprotokoll geliefert. 21.1.1 Beispiel für das Inspektionsprotokoll für ein Personenhebezeug...
  • Seite 68 DINO 180XTB...

  • Seite 69: Tägliche Inbetriebnahme Inspektion

    DINO 180XTB 21.2 TÄGLICHE INBETRIEBNAHME INSPEKTION Gerät zu Beginn eines jeden Arbeitstages bzw. bei jedem Wechsel des Einsatzortes prüfen. Die Prüfung ist vom Bediener des Geräts durchzuführen. Dabei ist auf Folgendes zu achten: - Tragfähigkeit des Bodens klären (siehe dazu die Tabelle "Tragfähigkeit der Abstützfläche", siehe Punkt „Allgemeine Sicherheitsvorschriften“)

  • Seite 70: Monatliche Instandhaltungsinspektion

    DINO 180XTB 21.3 MONATLICHE INSTANDHALTUNGSINSPEKTION Diese Inspektion ist von einem mit dem Gerät gut vertrauten Fachmann auszuführen. Umfang der Inspektion: Alle Maßnahmen der täglichen Inspektion Prüfung der Arm- und Arbeitskorbbefestigung Funktion und Zustand des Korbstabilisierungsaggregats Prüfung des äußeren Zustands der tragenden Komponenten:...

  • Seite 71: Jährliche Inspektion

    DINO 180XTB 21.4 JÄHRLICHE INSPEKTION Diese Inspektion ist von einer als sachverständig ausgewiesenen Person oder Firma auszuführen (siehe Punkt „Regelmäßig Inspektion“). Besondere Aufmerksamkeit ist bei der Inspektion auf den Zustand der Stahlkonstruktion, der Sicherheitsvorrichtungen und der Bedienelemente zu richten. Die Hubarbeitsbühne ist vor der Inspektion sorgfältig zu reinigen Die Inspektion umfasst die folgenden Maßnahmen:...
  • Seite 72 DINO 180XTB Manuale Wegeventile sichern, dass Stützbein- und Fahrgerätventile einwandfrei funktionieren und dass keine Bewegungen auftreten, wenn sich die Spindel in mittlerer Position befindet Elektrohydraulische Drehdurchführung auf Öl-Leckstellen in prüfen sichern, dass Momenthalter nicht klemmt oder lose ist Zylinder Stützbeine in Abstützposition fahren und Zustand von Kolbenstangen und Abstreifer prüfen...
  • Seite 73 DINO 180XTB Inspektion der Armgelenke Armgelenke: Zustand von Gelenklager und -zapfen sowie Gelenkzapfenbefestigung des Scherengelenks prüfen Zustand von Achsenhals, Lager und Zapfenbefestigung Inspektion von Stützbeinen und Stützbeintellern die Konstruktion und die Schweißnähte der Stützbeine prüfen. Die Konstruktion darf keine Deformationen oder Bruchstellen aufweisen.

  • Seite 74: Sonderinspektion

    DINO 180XTB Inspektion des Fahrgestells allgemeiner Zustand Zugdeichselbefestigung am Rahmen Zustand und Befestigung der Zugvorrichtung Zustand und Befestigung der Achsen Zustand und Befestigung von Bremsseilen und Gestänge Felgen, Sitz der Befestigungsbolzen sowie Reifen und Reifendruck Zustand von Fahrgerät, Befestigung der Teile und Zustand der Elektrogeräte- Abdeckung Zustand der Abstützbasis des Arms...

  • Seite 75: Belastungsprobe Bei Inspektionen

    DINO 180XTB 21.6 BELASTUNGSPROBE BEI INSPEKTIONEN 1. Hubarbeitsbühne auf einer ebenen, tragfähigen Unterlage mit möglichst weit ausgefahrenen Stützbeinen abstützen (Abstützfläche möglichst klein). 2. Arm aus der Transportstellung schwenken und absenken. 3. Eine Zuladung von 215 kg in den Korb geben (I).

  • Seite 76: Fehlersuche

    DINO 180XTB 22 FEHLERSUCHE STÖRUNG MASSNAHME 1. Der Elektromotor läuft nicht an, obwohl der Wahlschalter auf Position 1b oder 1c steht und eine Bewegung gefahren bzw. der Anfahr-Druckschalter am linken Akkugehäuse bedient wird Hauptstromschalter offen. Hauptstromschalter einschalten. NOT-AUS -Knopf (UCB oder LCB) ist NOT-AUS Knopf herausziehen und Motor eingedrückt.
  • Seite 77 DINO 180XTB STÖRUNG MASSNAHME 5. Schwenken des Korbs funktioniert nicht. Leitungsschutzschalter F10 hat angesprochen. Leitungsschutzschalter mit Quitiertaste bestätigen. Prüfen, ob die Störung von der elektrischen Anlage oder von der Hydraulik verursacht wird. 6. Arbeitskorb-Bewegungen gestört - nur eine Bewegung kann durchgeführt werden Störungen unbestimmt und unregelmäßig.
  • Seite 78 DINO 180XTB STÖRUNG MASSNAHME 8. Arm lässt sich nicht anheben Siehe Punkt 4. Prüfen, dass Ventil nicht geöffnet ist. Weite Maßnahmen wie oben beschrieben. Schwenken möglich, wenn Hebefunktion Schwenk-Magnetventil klemmt. betätigt ist. Spindel und Ventilgehäuse sorgfältig auswaschen. 9. Teleskop funktioniert nicht Siehe Punkt 4.
  • Seite 79 DINO 180XTB STÖRUNG MASSNAHME 10. Teleskop zieht sich langsam zusammen Maßnamen wie in Punkt 7 (Halteventil). Lastregelventil undicht. 11. Korb bewegt sich nach hinten Bodenseitiges Doppellastregelventil undicht. Maßnamen wie in Punkt 7 (Halteventil). Lastregelventil unter dem Korb undicht. Maßnamen wie in Punkt 7 (Halteventil).
  • Seite 80 DINO 180XTB STÖRUNG MASSNAHME 14. Stützbeine verbleiben nicht in Stützposition (Bild) Bodenseitiges Halteventil undicht. Maßnamen wie in Punkt 5 (Halteventil). Anzugsmoment 55 Nm. 15. Stützbeine verbleiben nicht in Transportposition (Bild) Kolbenseitiges Halteventil undicht. Maßnahmen wie vorher. 16. Fahrgerät funktioniert nicht, obgleich Wahlschalter auf Position 1b steht Arm befindet sich nicht an der Abstützbasis...
  • Seite 81 DINO 180XTB 18. Ungleichmäßiges und ruckartiges Bremsen Zu viel Spiel in der Bremsanlage. Bremsanlage einstellen. Stoßdämpfer der Auflaufeinrichtung defekt. Stoßdämpfer auswechseln. Backmat-Bremsbacken klemmt in Komplette Bremsbacken mit Bremsbackenträger Bremsbackenträger. auswechseln. 19. Anhänger bremst einseitig Ungleich eingestellte Radbremsen. Radbremsen nach Montageanweisung neu einstellen.

  • Seite 82: Hubarbeitsbühne Stets Sauber Halten Und Auf Feuchtigkeits-Schutz Achten

    DINO 180XTB STÖRUNG MASSNAHME 23. Kugelkupplung rastet nach dem Auflegen nicht ein Innenteile verschmutzt. Reinigen und abschmieren. Kugel am Zugfahrzeug zu groß. Anhängekugel am Zugfahrzeug messen: Der Kugeldurchmesser darf in Neuzustand nicht mehr als 50 mm und weniger als 49,5 mm (DIN 74058) betragen.

  • Seite 83: Allgemeines Zur Hydraulik

    DINO 180XTB 23 ALLGEMEINES ZUR HYDRAULIK Die Ausführung der gewünschten Bewegung setzt die Funktion von jeweils zwei Magnetventilen voraus: Schaltventil und Arm Schaltventil und Teleskop Schaltventil und Korb Schaltventil und Schwenkung Schaltventil und Scherengelenk STÜTZBEINE/ AUSLEGER SCHERENGELENK TELESKOP KORBNIVELLIERUNG SCHWENKUNG Auge am Magnetventilende eindrücken...

  • Seite 84: Elektrische Komponenten Und Ihre Funktion Dino 180Xtb

    DINO 180XTB 24 ELEKTRISCHE KOMPONENTEN UND IHRE FUNKTION DINO 180XTB 24.1 UNTERE SCHALTZENTRALE (LCB), RELAIS ANLASSKONTAKTOR DES MOTORS (M 1) – im Hecküberhang Steuersicherung F3 10 A. HILFSRELAIS DER NOT-AUS-FUNKTION Steuersicherung F1 10 A. ARM-SCHWENKFUNKTION IM UHRZEIGERSINN Steuersicherungen F9 1,6 A (UCB-Bedienung) und F4 10 A (LCB-Bedienung).
  • Seite 85 DINO 180XTB Verzögerung ca. 1,5 sek. Steuersicherung F3 10 A. K21: FUNKTIONSRELAIS FÜR GRENZTASTER RK4 Unterbricht bei Aktivierung von RK4 die Armabsenk- und Teleskopausfahrfunktion. Ohne Verzögerung. Steuersicherung F3 10 A. K23: TOTMANNRELAIS Unterbricht Bestromung des Arm-Wahlventils, wenn Geschwindigkeitsanwahl und Bewegung nicht aktiviert sind.

  • Seite 86: Untere Schaltzentrale (Lcb), Schalter

    DINO 180XTB 24.2 UNTERE SCHALTZENTRALE (LCB), SCHALTER ARRETIERENDER NOT-AUS-KNOPF. Schaltet mit Ausnahme der Notabsenkung und des Signalhorns alle Funktionen ab. START-KNOPF – im rechten Akkugehäuse Start des Elektromotors für die Bedienung der Stützbeine. S16: SCHWENKUNG DES AUSLEGERS NACH RECHTS/LINKS Rückstellender Schalthebel (LCB-Bedienung).

  • Seite 87: Untere Schaltzentrale (Lcb), Weitere Komponenten

    DINO 180XTB 24.3 UNTERE SCHALTZENTRALE (LCB), WEITERE KOMPONENTEN NOTABSENKKREIS, SICHERUNG 10A WAHLVENTILE UND STÜTZBEIN-GRENZTASTER, SICHERUNG 10A MOTORREGLER UND REICHWEITENGRENZE, SICHERUNG 10A STEUERHEBEL BZW. JOYSTICK DER UNTEREN BZW. OBEREN SCHALTZENTRALE SOWIE FAHRGERÄT, SICHERUNG 10A F11: KORB-STECKDOSEN 10A GRÜNE LED Zeigt Funktion von Stützbeingrenztaster RK11-RK14 an...

  • Seite 88: Obere Schaltzentrale (Ucb), Schalter

    DINO 180XTB 24.5 OBERE SCHALTZENTRALE (UCB), SCHALTER DMK: TOTMANNSCHALTER JST: JOYSTICK Niedergedrückte rechte Seite von Wippschalter: Arm heben/senken und Schwenken nach rechts/links. Niedergedrückte linke Seite von Wippschalter: Teleskop ausfahren/einfahren und Scherengelenk öffnen/schließen ARRETIERENDER NOT-AUS-KNOPF. Schaltet mit Ausnahme von Notabsenkung und Signalhorn alle übrigen Funktionen ab.

  • Seite 89: Obere Schaltzentrale (Ucb), Andere Bezeichnungen

    DINO 180XTB 24.6 OBERE SCHALTZENTRALE (UCB), ANDERE BEZEICHNUNGEN GRÜNE LED Korb im zulässigen Rechweitenbereich ROTE LED Korb an Reichweitengrenze JOYSTICK-SICHERUNG 1,6A F10: AUTOMATISCHE SICHERUNG FÜR DIE KORBSCHWENKUNG 4A STECKDOSE IM KORB 230VAC 16A; automatische Sicherung in der Abdeckung der Hauptzentrale ÄM2: SUMMER...

  • Seite 90: Steuereinheit Des Fahrgeräts (Dcb)

    DINO 180XTB RK16: INDUKTIVER GRENZTASTER Setzt die Bewegungsgeschwindigkeit des Arms (Hebe-, Senk-, Schwenkfunktion), wenn die Länge des Armes ist etwa die Hälfte von der maximalen. 24.8 STEUEREINHEIT DES FAHRGERÄTS (DCB) S40: FAHRT VORWÄRTS Rückstellender Druckknopf. S41: FAHRT RÜCKWÄRTS Rückstellender Druckknopf.

  • Seite 91: Elektrische Komponenten Und Ihre Funktion 18847

    DINO 180XTB Lädt die Batterie bei Netzanschluss auf. Signalleucht leuchtet während des Aufladevorgangs. Die Akkus können auch während des Betriebs der Anlage aufgeladen werden. VVK: FEHLERSTROMSCHUTZSCHALTER 25A 30ms ÄM1: HUPE 25 ELEKTRISCHE KOMPONENTEN UND IHRE FUNKTION 18847 > Boom=Arm CH=Rahmen DCB=Fahrgerät HN=Honda LCB=Untere Schaltzentrale OT=Stützbeine PL= Arbeitskorb RU=Schwenkvorrichtung UCB=Obere Schaltzentrale...
  • Seite 92 DINO 180XTB Pilzschalter NOT-AUS Druckschalter Hupe Schalthebel Korb geradeaus Schalthebel Schwenkung, Arm Schalthebel Anhebung, Arm Schalthebel Teleskop Schalthebel Scherengelenk Schalthebel Korb geradeaus Wahlschalter Tempoanwahl und Totmannschalter Druckschalter Fahrgerätsteuerung Druckschalter Fahrgerätsteuerung Druckschalter Fahrgerätsteuerung Druckschalter Fahrgerätsteuerung Totmannschalter , Korbausrichtung/- Druckschalter schwenkung Druckschalter...
  • Seite 93 DINO 180XTB ÄM1 Hupe bedienbares Warnsignal im Korb ÄM2 Hupe Warnsignal der Reichweitengrenzen Sicherheitsrelais Auslegerfunktionen Sicherheitsrelais Reichweitenkontrolle Sicherheitsrelais NOT-AUS-Kreisi Voltmeter 230vac BOOM Grenztaster Kontrolle der Flyerketten am Arm BASKET Spindelmotor Korbschwenkung BASKET Grenztaster Schwenkgrenze RK10 BASKET Grenztaster Schwenkgrenze...

  • Seite 94: Stromschaltplan 190011

    DINO 180XTB 26 STROMSCHALTPLAN 190011 ->...
  • Seite 95 DINO 180XTB...
  • Seite 96 DINO 180XTB...
  • Seite 97 DINO 180XTB...
  • Seite 98 DINO 180XTB...
  • Seite 99 DINO 180XTB...
  • Seite 100 DINO 180XTB...
  • Seite 101 DINO 180XTB...
  • Seite 102 DINO 180XTB...
  • Seite 103 DINO 180XTB...
  • Seite 104 DINO 180XTB...
  • Seite 105 DINO 180XTB...

  • Seite 106: Hydraulikkomponenten 190011

    DINO 180XTB 27 HYDRAULIKKOMPONENTEN 190011 > TEILVERZEICHNIS 3CB4964 REF. Ersatzteilnr. Bezeichnung HERSTELLER 2 kW DC-Motor 2 47.171 Druckfilter 3 47.2990 manuale Hydraulpumpe Pumpe HydraForce HP10-21 Ventil HydraForce MR10-37A Block HydraForce HF37738-06 4 47.190 Entlüfter Behälter Grundplatte Drehdurchführung, 7 4CB1944 Hydraulteil Hauptdruckbegrenzungsven 8 47.3014...
  • Seite 107 DINO 180XTB 28,1 47.2905 Stromteilventil FSBD-XAN 28,2 47.2824 Magnetventil SV08-47A-0-N 28,3 47.2910 Magnetventil SV08-30-0-N Fahrmotor 30 47,2720B manuelles Richtungsventil Dinoil ML-4002 31 DL7.006 Stützbeinzylinder 32 47.377 Sperrventil HAWE RHC 1 Prioritätsventil 34 47.2928 Korbnivellierung 34,1 47.2932 Prioritätsventilblock 34,2 47.2925 Einsatz des Prioritätsventils LPBC-LDN 34,3 47.2897...

  • Seite 108: Hydraulikschaltplan 190011

    DINO 180XTB 28 HYDRAULIKSCHALTPLAN 190011 ->...
  • Seite 109 DINO 180XTB Notizen...
