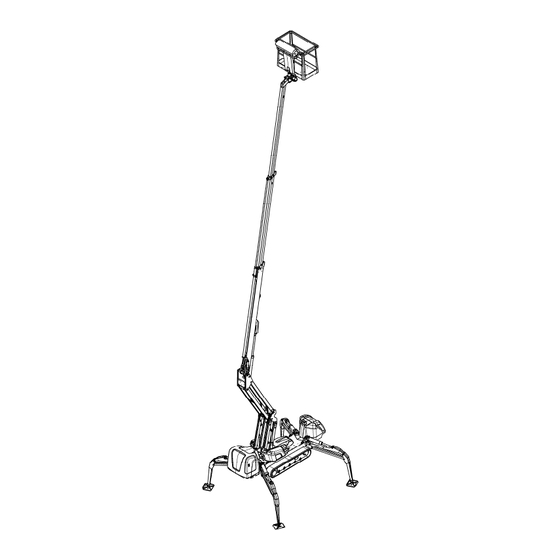

DINO Lift 185XTC Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

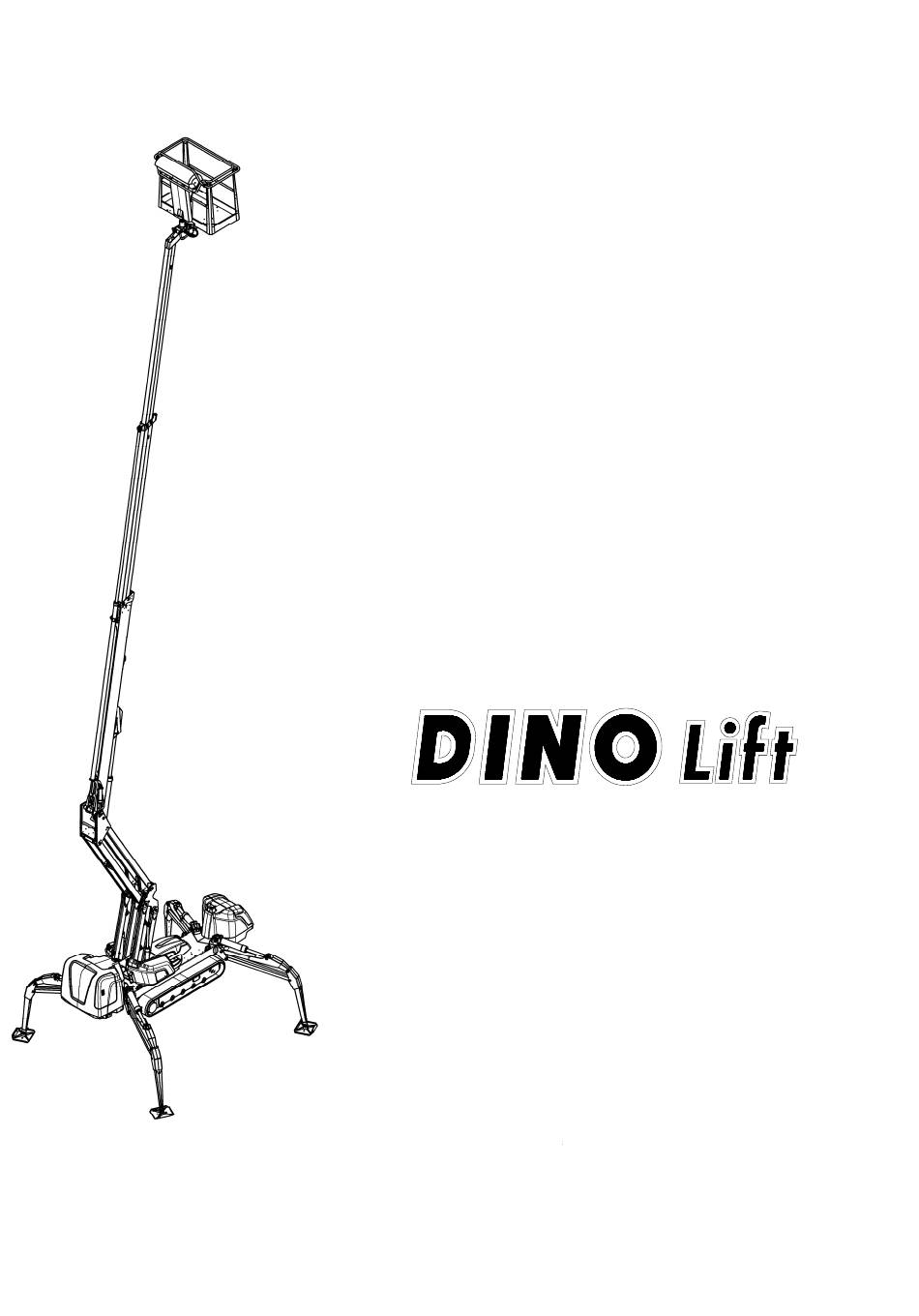

DINO ® 185XTC
BEDIENUNGSANLEITUNG
Hersteller:
Raikkolantie 145
FI-32210 LOIMAA
T. +358 2 762 5900
F. +358 2 762 7160
dino@dinolift.com
www.dinolift.com
Wiederverkäufer:
®

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DINO Lift 185XTC

Inhaltszusammenfassung für DINO Lift 185XTC

  • Seite 1 DINO ® 185XTC BEDIENUNGSANLEITUNG Hersteller: ® Raikkolantie 145 FI-32210 LOIMAA T. +358 2 762 5900 F. +358 2 762 7160 dino@dinolift.com www.dinolift.com Wiederverkäufer:...
  • Seite 2 DINO 185XTC...
  • Seite 3 DINO 185XTC ORIGINALBEDIENUNGSANLEITUNG 005--- Gültig ab Fertigungsnummer...

  • Seite 4: Inhaltsverzeichnis

    DINO 185XTC INHALTSVERZEICHNIS   EG-KONFORMITÄTSERKLÄRUNG FÜR MASCHINEN ..........6     REICHWEITENDIAGRAMM ....................7     ABMESSUNGEN ........................8     TECHNISCHE DATEN ......................9     .................... 9   EISPIEL FÜR EIN YPENSCHILD   ..............10   LLGEMEINE ESCHREIBUNG DER ASCHINE  ...
  • Seite 5 DINO 185XTC   WARTUNG UND INSTANDHALTUNG ................. 41   20.1   ................ 41   LLGEMEINE ARTUNGSANWEISUNGEN 20.2   ............42   NWEISUNGEN FÜR ARTUNG UND NSPEKTION 20.3   ......................... 43   AUPENKETTE 20.4   ..................45   CHMIERPLAN NWEISUNGEN 20.5  ...

  • Seite 6: Eg-Konformitätserklärung Für Maschinen

    Entwicklungsleiter Seppo Kopu, Dinolift Oy, Raikkolantie 145, 32210 Loimaa, Finland dazu autorisiert, die Zusammenstellung der technischen Spezifikation vorzunehmen erklärt hiermit, dass die DINO 185XTC-Hubarbeitsbühne, Nr. YGC185XTC C0185001 konform ist mit den einschlägigen Bestimmungen der EG-Maschinenrichtlinie (EG-Richtlinie 2006/42/EG), inklusive deren Änderungen, sowie mit dem entsprechenden Rechtserlass zur Umsetzung der Richtlinie ins nationale Recht.

  • Seite 7: Reichweitendiagramm

    DINO 185XTC 2 REICHWEITENDIAGRAMM Bild1: Reichweitendiagramm...

  • Seite 8: Abmessungen

    DINO 185XTC 3 ABMESSUNGEN...

  • Seite 9: Technische Daten

    DINO 185XTC 4 TECHNISCHE DATEN Max. Arbeitshöhe 18,5 m Max. Plattformhöhe 16,5 m Max. seitliche Reichweite 10,9 m Schwenkvermögen des Arms unbegrenzt Korbschwenkung 90° Schwenkbereich siehe Reichweitendiagramm Abstützbeite 3,46 m Transportbreite 1,15 m Transportlänge 5,85 m Transporthöhe 1,98 m Gewicht 3.040 kg...

  • Seite 10: Allgemeine Beschreibung Der Maschine

    DINO 185XTC 4.2 Allgemeine Beschreibung der Maschine In dieser Anweisung verwendete Bezeichnungen und Begriffe. Zweck und Einsatzbedingungen der Maschine Die Hubarbeitsbühne Dino 185 XTC ist nur für die Beförderung von Personen und Werkzeug, sowie zur Benutzung als Arbeitsplattform unter Einhaltung der Nutzlast- und Reichweitengrenzen bestimmt (siehe technische Daten und Reichweitendiagramm).
  • Seite 11 DINO 185XTC Die Ausführung von Inspektions- und Wartungsarbeiten...

  • Seite 12: Allgemeine Sicherheitsvorschriften

    DINO 185XTC 5 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Vor Inbetriebnahme der Hubarbeitsbühne die Betriebsanleitung sorgfältig durchlesen! Die Betriebsanleitung sollte an dem dafür vorgesehenen Platz an der Hubarbeitsbühne aufbewahrt werden. Es ist sicherzustellen, dass alle Personen, die mit der Hubarbeitsbühne arbeiten, in die Funktion der Arbeitsbühne eingewiesen sind und sich mit der Betriebsanleitung vertraut gemacht haben.

  • Seite 13: Instruktionen Für Den Sicheren Gebrauch

    DINO 185XTC Keine Leitern, Sockel oder anderen Gestelle im Arbeitskorb verwenden! Es ist untersagt, Gegenstände aus dem Korb zu werfen. Die Hubarbeitsbühne darf nicht für den Transport von Gegenständen oder Personen zwischen verschiedenen Stockwerken oder Ebenen eingesetzt werden. Die Sicherheitsvorrichtungen dürfen in keinem Fall außer Funktion gesetzt werden.
  • Seite 14 DINO 185XTC Verwenden Sie auf der Arbeitsfläche Sicherheitsgeschirr. Während Rangiervorgang per Dieselantrieb Hörschutz verwenden. Der Schalldruckpegel der Fahr- und Stützbeinbedienung (DCB) beträgt 87 dB. Lasten niemals von oben aufnehmen. Verwendung des Hebezeugs bei Temperaturen unter -20 °C oder Windgeschwindigkeiten über 12,5 m/s verboten.

  • Seite 15: Inspektionen

    DINO 185XTC Niemals defektes Hebezeug verwenden. Hebezeug nicht allein verwenden. Dafür sorgen, dass sich unten eine Person befindet, die im Notfall Hilfe rufen kann. INSPEKTIONEN Das Gerät muss mindestens im Abstand von 12. Monaten einer gründlichen Inspektion unterzogen werden. Die Inspektion ist von einer als sachverständig ausgewiesenen Person auszuführen, die mit Funktion und Aufbau der Hubarbeitsbühne vertraut ist.

  • Seite 16: Achtung

    DINO 185XTC 7 ACHTUNG! 1. Allgemeines Genauere Anweisungen zur regelmäßigen Wartung und Inspektion finden Sie im Kapitel "Wartung und Instandhaltung". Reicht die Leistung der Hubarbeitsbühne aus? (Reichweite, Zuladung usw.) Ist der Aufstellplatz sicher? Gibt es genügend Licht / Beleuchtung für ein sicheres Arbeiten? 2.

  • Seite 17: Funktion Der Sicherheitvorrichtung

    DINO 185XTC FUNKTION DER SICHERHEITVORRICHTUNG 1. Abheben des Arms (Teil A) Der Sicherheitsgrenztaster RK3 blockiert die Bedienung der Stützbeine und des Fahrgeräts, wenn der Arm die Ausgangsposition verlassen hat. Der Taster befindet sich an der Abstützbasis des Arms. 2. Stützbeine (Teil B) Alle Stützfüße der Hubarbeitsbühne müssen in Stützstellung sein, bevor die Ausleger angehoben...
  • Seite 18 DINO 185XTC Bild3: Sicherheitsgrenztaster - Lagen...

  • Seite 19: Ccb - Bedienelemente Der Unteren Steuerzentrale

    DINO 185XTC BEDIENELEMENTE 9 CCB – BEDIENELEMENTE DER UNTEREN STEUERZENTRALE Diesel – Kontrollleuchte Ladung Diesel – Kontrollleuchte Öldruck Diesel – Kontrollleuchte Temperatur Kühlmittel Diesel – Kontrollleuchte Vorglühen Kontrollleuchte der automatischen Nivellierung Diesel – Betriebsstundenzähler 230VAC Elektromotor - Betriebsstundenzähler Stromschalter NOT-AUS-Knopf...

  • Seite 20: Dcb - Fahrwerk- Und Stützbeinsteuerung - Xtc

    DINO 185XTC 10 DCB – FAHRWERK- UND STÜTZBEINSTEUERUNG - XTC JSCL Linke Raupenkette, Tempo vorwärts-rückwärts JSCR Rechte Raupenkette, Tempo vorwärts-rückwärts NOT-AUS-Knopf Stütze 1 heben und senken Stütze 2 heben und senken Stütze 3 heben und senken Stütze 4 heben und senken Automatische Nivellierung –...

  • Seite 21: Rctx - Fahrwerk- Und Stützbeinsteuerung (Option)

    DINO 185XTC 11 RCTX – FAHRWERK- UND STÜTZBEINSTEUERUNG (Option) JSCL Linke Raupenkette, Tempo vorwärts-rückwärts JSCR Rechte Raupenkette, Tempo vorwärts-rückwärts NOT-AUS-Knopf Stütze 1 heben und senken Stütze 2 heben und senken Stütze 3 heben und senken Stütze 4 heben und senken Automatische Nivellierung –...

  • Seite 22: Mcb - Bedienelemente Der Drehturmteuerung- Xtc

    DINO 185XTC 12 MCB – BEDIENELEMENTE DER DREHTURMTEUERUNG- XTC Bild7: MCB -Bedieneinheit der Drehturmsteuerung Leuchtsignale der Stützbeingrenztaster Warnleuchte der Reichweitengrenze 230VAC Voltmeter Bedienpultanwahl NOT-AUS-Knopf Notablass-Taster Armschwenkung Arm heben und senken Teleskop aus- und einfahren Gelenk heben und senken Korbnivellierung vor- und rückwärts...

  • Seite 23: Ucb - Bedienelemente Im Arbeitskorb - Xtc

    DINO 185XTC 13 UCB – BEDIENELEMENTE IM ARBEITSKORB - XTC Bild8: UCB –Bedieneinheit- Arbeitskorb und Arm Kontrollleuchte der Sicherheitsgrenztaster Warnsignal Diesel – Kontrollleuchte Vorglühen autom. Sicherung der Korbschwenkung Aus-und Anschaltschalter des Verbrennungsmotors NOT-AUS-Knopf Bedienschalter der Hupe Notablass-Taster Korbnivellierung vor- und rückwärts...
  • Seite 24 DINO 185XTC 17. Steuerhebel JSR (rechter Joystick) Bild9: Steuerhebel JSR Arm heben Armschwenkung Armschwenkung nach links nach rechts senken Bild10: JSR -Erläuterung...
  • Seite 25 DINO 185XTC 19. Steuerhebel JSL (linker Joystick) Bild: Steuerhebel JSL Teleskop einfahren Scherengelenk Scherengelenk einfahren ausfahren Teleskop ausfahren Bild : JSL - Erläuterung...

  • Seite 26: Massnahmen In Gefahrensituationen / Gefährdung Der Stabilität

    DINO 185XTC MASSNAHMEN IN GEFAHRENSITUATIONEN / GEFÄHRDUNG DER STABILITÄT Funktionsstörung der Hubarbeitsbühne, Wind oder andere äußere, seitlich wirkende Kräfte, Nachgeben des Bodens oder fehlerhafte bzw. unzureichende Absicherung beim Aufstellen. Ein Nachlassen der Stabilität wird meistens in Form einer zunehmenden Seitenneigung der Hubarbeitsbühne wahrgenommen.

  • Seite 27: Inbetriebnahme

    DINO 185XTC 1. Falls der Notabsenkung nicht funktioniert, versuchen Sie, die übrigen Personen auf der Baustelle herbei oder anderweitig Hilfe zu rufen, damit die für den normalen Betrieb der Hubarbeitsbühne nötige Stromzufuhr wiederhergestellt oder die Hubarbeitsbühnen auf andere Weise wieder in einen betriebsfähigen Zustand versetzt und die auf der Arbeitsfläche befindliche Person geborgen werden...
  • Seite 28 DINO 185XTC Eis, möglicher Regen und die Neigung des Bodens stets berücksichtigen (Stützen gegen Abrutschen sichern) der Einsatz einer unzureichend abgestützten oder nicht völlig waagerecht stehenden Hubarbeitsbühne ist untersagt...

  • Seite 29: Anschalten Des Motors

    DINO 185XTC 15.2 Anschalten des Motors Vor dem Einschalten der Maschine sichern, dass der Hauptschalter BMS eingeschaltet ist. Er befindet sich unter dem unteren Bedienpult CCB am Unterbau. Bei Netzstromeinsatz sichern, dass das Netzkabel angeschlossen ist. Der Stecker befindet sich seitlich des CCB der unteren Bedienzentrale.

  • Seite 30: Steuerung Von Stützen Und Fortbewegung Mit Dcb Und Rc (Option)

    DINO 185XTC 15.3 Steuerung von Stützen und Fortbewegung mit DCB und RC (Option) Die Fortbewegung der Maschine ist nur bei angehobenen Stützen gestattet. Die Stützbeinbedienung ist nur zulässig, wenn sich der Arm in Transportstellung befindet. ACHTUNG! Bei Funksteuerung (RC) den Strom am Sender RCTX und Empfänger RCRX einschalten vor dem Anschalten des Motors.
  • Seite 31 DINO 185XTC SICH STETS OBERHALB DER SICH BEWEGENDEN MASCHINE AUFHALTEN! MAX 20° 6. Der Tempobereich lässt sich mit Hebelschalter S47 anwählen. bei 230 VAC ist nur der langsame Gang zu empfehlen. = hohe Geschwindigkeit = geringe Geschwindigkeit 7. Die Stützen lassen sichern einzeln mit Hebelschalter S41, S42, S43 ja S44 heben und senken. Vor Turmbedienung stets Horizontalnivellierung der Maschine mittels integrierter Wasserwage sichern Zwecks Sicherung der Stabilität vordere und hintere Stützen im Wechsel bedienen...
  • Seite 32 DINO 185XTC SICHERN, DASS DIE STÜTZEN AUF ABSCHÜSSIGEM BODEN NICHT ABGLEITEN KÖNNEN. MAX 17° 8. Mit Betätigung von Notablasstaster S14 am unteren Steuerpult (CCB) lassen sich die Stützen bedienen, auch wenn der Einsatz des Diesel- oder Elektromotors nicht möglich ist.

  • Seite 33: Armbedienung Ab Drehturm-Steuerzentrale Mcb

    DINO 185XTC 15.4 Armbedienung ab Drehturm-Steuerzentrale MCB 1. Maschine am unteren oder oberen Bedienpult (CCB oder UCB) starten. 2. Armbedienung an der unteren Schaltzentrale (CCB) mit Q1 anwählen. Nun zur Drehturm-Bedieneinheit (MCB) übergehen Die Auslegerfunktionen lassen sich bei sachgemäß abgestützter und ausgerichteter Maschine bedienen.

  • Seite 34: Armbedienung Ab Arbeitskorb Ucb

    DINO 185XTC 15.5 Armbedienung ab Arbeitskorb UCB Die Armfunktionen lassen sich lediglich bei abgestützter und korrekt ausgerichteter Arbeitsbühne betätigen. Leuchtet die grüne Stützbeinkontrollleuchte H3, ist die Armbedienung möglich. Schlüsselschalter Q1 der unteren Steuerzentrale CCB auf Korbbedienung stellen. Schlüsselschalter Q2 der MCB-Zentrale auf Korbbedienung (UCB) stellen.

  • Seite 35: Fahrt Bei Abgehobenem

    DINO 185XTC 15.6 Fahrt bei abgehobenem Arm Das Rangieren mit waagerecht angehobenem Arm verhindert z.B. auf unebenem Untergrund den Bodenkontakt der Korbbasis 1. Maschine starten. Sichern, dass die Stützen hochgefahren und das Teleskop völlig eingefahren sind. Bei Bedarf Teleskop-Schalter S31 oder S32 bedienen.

  • Seite 36: Bedienungsanweisungen

    DINO 185XTC WENN DAS NOTABSENKSYSTEM ODER DIE SICHERHEITSVORRICHTUNG NICHT EINWANDFREI FUNKTIONIERT, SIE VOR DEM ERNEUTEN EINSATZ INSTAND SETZEN. 15.8 Bedienungsanweisungen 1. Siehe Punkt „Tägliche Inspektionen“ in der Aufgabenliste für die Wartung. 2. Kontrollieren Sie mit leicht angehobenem Arm und etwas ausgefahrenem Teleskop, dass sich der Arbeitskorb nicht senkt, wenn die Bedienelemente nicht betätigt werden.
  • Seite 37 DINO 185XTC stets zulässige Korbbelastung beachten keine zusätzliche Last von oben mitnehmen Geräte und Aufbauten am Einsatzort nicht beschädigen 8. Verlassen der Hubarbeitsbühne die Hubarbeitsbühne in eine sichere Position fahren, und zwar möglichst in Transportstellung das Gerät abschalten unbefugte Verwendung der Hubarbeitsbühne durch Entfernen des Zündschlüssels verhindern 9.

  • Seite 38: Notabsenksystem

    DINO 185XTC 16 NOTABSENKSYSTEM 1. Allgemeines Für den Störfall ist die Hubarbeitsbühne mit einer batteriebetriebenen Notabsenkanlage ausgerüstet. 1. Aufbau des Systems Batterie 12V 44 Ah Ladegerät Hydrauleinheit 12VDC 2. Wartung der Batterie das System ist mit einem automatischen, gegen Übererhitzung und Kurzschluss abgesicherten Ladegerät ausgestattet...

  • Seite 39: Anweisungen Für Den Winterbetrieb

    DINO 185XTC Notabsenkung an der unteren Schaltzentrale CCB mit der Bedieneinheit des Fahrgeräts und der Stützbeine DCB un RC anwählen. Puomin tulee olla kuljetustuella ja teleskooppi täysin sisällä. (katso edelliset kohdat). Notablassmotor an der CCB-Zentrale mit Drucktaster S14 starten (während des gesamten Vorgangs niedergedrückt halten).

  • Seite 40: Transportfähig Machen

    DINO 185XTC 19 TRANSPORTFÄHIG MACHEN 1. Aus dem Korb steigen und Leiter anheben. 2. Den Teleskoparm ganz einfahren. 3. Sicherstellen, dass Korb rechtwinklig zum Arm steht. 4. Arm/Korb zur Transportstütze absenken. 5. Der Grenztaster am Gestell verhindert die Aktivierung der Stützbeine, solange der Korb sich nicht auf der Transportstütze befindet.

  • Seite 41: Wartung Und Instandhaltung

    DINO 185XTC 20 WARTUNG UND INSTANDHALTUNG 20.1 Allgemeine Wartungsanweisungen inspektionen und Wartung stets genau nach der folgenden Anleitung durchführen umfassende Reparaturen oder Wartungsarbeiten sind geschultem Fachpersonal zu überlassen (Setzen Sie sich ggf. mit dem Hersteller oder mit der Vertretung in Verbindung!) es ist untersagt, Veränderungen an der Konstruktion der Hubarbeitsbühne ohne schriftliche...

  • Seite 42: Anweisungen Für Wartung Und Inspektion

    DINO 185XTC 20.2 Anweisungen für Wartung und Inspektion 1. Die erste Wartung nach 20 Betriebsstunden durchführen: die Druck- und Rücklauffilterpatronen wechseln Raupenbandspannung prüfen (Sichtprüfung) und gemäß Anweisung ggf. nachstellen (siehe Absatz „Raupenkette“) Anziehmoment der Befestigungsbolzen: Kettenwerk M16 x 12 St (222 Nm), Motorhalterungen M10x16 St (53 Nm) und Halterungen der Ölbehälter M10x12 St...

  • Seite 43: Raupenkette

    DINO 185XTC ES SEI DARAUF HINGEWIESEN, DASS BEI VERSÄUMNISSEN JEGLICHE GARANTIEVERPFLICHTUNG ENTFÄLLT. 20.3 Raupenkette 1. Sichtprüfung der Raupenbandspannung A. Kettenlaufwerk mittels Stützbeinen vom Boden abheben. B. Die Gummiraupenkette hängt bei normaler Spannung an der mittleren Laufrolle ca. 15-25mm. Bei Bedarf Spannung nachstellen (siehe Absatz 2).
  • Seite 44 DINO 185XTC Bild16: Prüfung der Kettenwerkspannung und -abnutzung 3. Übrige Wartungs- und Inspektionsanweisungen des Kettenwerks Achtung! Detailliertere Bedienungs- und Wartungsanweisungen können Sie der mitgelieferten CD entnehmen. A. Tägliche Inspektion und Wartung Prüfung der Raupenbandspannung. Funktions des Getriebemotors sowie eventuelle Ölleckagen prüfen.

  • Seite 45: Chmierplan /Anweisungen

    DINO 185XTC 20.4 Schmierplan/Anweisungen Bild17: Schmierstellen ALLE 50 BETRIEBSSTUNDEN 1. Lager der Überlastschutzvorrichtung 2. Gelenklager der Stützbein-Zylinder...

  • Seite 46: Angzeit -/Zwischenlagerung

    DINO 185XTC 3. Lager der Stützbeine 4. Gelenklager der Stützbeinteller 5. Lager von Arm und Scherengelenk 6. Lager des Korbs 7. Gelenklager der Stabilisierungszylinder (jedoch nicht das Gelenklager an der Kolbenseite des oberen Stabilisierungszylinders) 8. Lager des Hebezylinders 9. Gleitflächen/Rollen des Teleskops ZWEIMAL JÄHRLICH...

  • Seite 47: Halte- Und Lastregelventile

    DINO 185XTC 20.6 HALTE- UND LASTREGELVENTILE Bild18: Halte- und Lastregelventile...
  • Seite 48 DINO 185XTC Funktionsprüfung 1. Dichtheitsprüfung der Stützbeinzylinder-Halteventile durch Messen der Abstützhöhe des Fahrwerks an jedem Stützbein einzeln vornehmen und das Abstützverhalten einige Minuten beobachten (Absatz 1). 2. Zwecks Dichtheitsprüfung von Lastregelventile der Arm- und Scherengelenkzylinder den Arm in eine Position fahren, die einen exakten Messvorgang ermöglicht. Die Armposition einige Minuten beobachten.

  • Seite 49: Arbeitskorbstabilisierung

    DINO 185XTC 20.7 ARBEITSKORBSTABILISIERUNG Die Korbstabilisierung erfolgt nach dem folgenden Prinzip: der Geberzylinder steuert den sich unter dem Korb befindenden Nehmerzylinder die Korbstabilität basiert auf der Dichtheit der Ventile Die Stabilisierungsvorrichtung setzt sich aus folgenden Komponenten zusammen: 1. Nehmerzylinder 2. Lastregelventil 3.

  • Seite 50: Regelmässige Wartung

    DINO 185XTC 20.8 REGELMÄSSIGE WARTUNG Die Hubarbeitsbühne ist alle 11-12 Monate einer gründlichen Inspektion zu unterziehen. Der Einsatz des Geräts in außergewöhnlichen Verhältnissen (hohe Feuchtigkeitsbildung, ätzende Substanzen in der Luft) kann zu einer Beeinträchtigung der Konstruktion und der Betriebssicherheit führen. In diesem Fall sind Inspektions- und Wartungsmaßnahmen in kürzeren Intervallen durchzuführen und Funktionsstörungen mit geeigneten Schutzmitteln vorzubeugen.
  • Seite 51 DINO 185XTC Ölbehälter mit einem hierfür geeigneten Mittel reinigen den Druckfilter und den Rücklauffilter wechseln Bild21: Druckfilter und Rücklauffilter Ablass-Pfropfen montieren Behälter mit Öl füllen (ca. 45 l) (Erstfüllung: Mobil EAL32) Hydraulikölqualität: Viskosität ISO VG32 Standard gemäß DIN 51524- HLP. Sicherheitshinweise: EXXON MOBIL Nr 603100-60.
  • Seite 52 DINO 185XTC Prüfung der Zylinder und Schmieren der Gelenklager (siehe ”Schmierplan”) Hebezylinder vom Drehturm-Bedienpult (MCB) aus hochfahren und Zustand der Kolbenstange und Dichtheit der Anschlüsse prüfen Hebezylinder vom Drehturm-Bedienpult (MCB) aus in unterste Position fahren und Dichtheit der Anschlüsse prüfen Teleskopzylinder vom Drehturm-Bedienpult (MCB) aus ein- und danach wieder ausfahren.
  • Seite 53 DINO 185XTC Prüfung der Sicherheitsvorrichtungen Befestigung der Grenztaster und äußere Beschaffenheit prüfen. Bild22: Prüfung der Sicherheitsvorrichtungen an der Arm-Abstützbasis RK3 (Transportposition 1 St.) an der Sicherheitsanlage RK4 und RK5 (2 St.) an den Stützen RK11- RK14 (4 St.) am Arm (6 Stück)
  • Seite 54 DINO 185XTC Prüfung und Einstellung der Sicherheitsvorrichtung bei Bedienung der MCB- Schaltzentrale Arm aus Transportstellung heben Stützbeinfunktionen dürfen nicht funktionieren Arm abheben und Folgendes prüfen: 1. NOT-AUS- Druckschalter 2. Notablass Arm auf Transportstütze fahren, Stützbeine einfahren Armfunktion darf sich nicht aktivieren lassen Stützbeine ausfahren (waagerechte Ausrichtung)

  • Seite 55: Prüfung Der Reichweitengrenzen (Rk4)

    DINO 185XTC 20.8.1 Prüfung der Reichweitengrenzen (RK4) Eine genau abgewogene Zuladung (120 kg) 100 mm von der hinteren Kante entfernt in den Korb setzen 100 mm 120 kg (265 lbs) Vom Drehturm-Bedienpult (MCB) aus Ausleger in die Waagerechte fahren Hinteren Korbrand mit entsprechendem Steuerhebel anheben und absenken 1.

  • Seite 56: Prüfung Von Sicherheitsgrenztaster (Rk 5)

    DINO 185XTC Bild23: Messen der Hublänge eines Schüblings - Prüfen, dass im Korb das rote Signal H2 leuchtet Achtung! Wird die Spannung an der Grenze des Funktionsbereichs unterbrochen, ist das Teleskop mit Druckschalter S32 einzufahren, um wieder innerhalb des normalen Reichweitenbereichs zu gelangen.

  • Seite 57: Einstellung Von Reichweitengrenztaster Und Überlastschutz (Rk4 Und Rk5)

    DINO 185XTC Bild24: Lösen des weißen Kabels von Relais K22 Bild25: Verbinden der Reihenklemmen X1:42 und X1:30 Arm ein- und wieder ausfahren. Im Korb muss in dieser Position das rote Signal leuchten. ist die Hublänge zu groß, Reichweitengrenze regulieren und mit Siegel sichern ACHTUNG! Funktionsfähigkeit von RK4 durch Entfernung der Überbrückung und durch...
  • Seite 58 DINO 185XTC Bei der Inspektion stets Funktion beider Grenztaster überprüfen. 120 kg Zuladung Arm in die Waagerechte fahren 120 kg (265 lbs) Einstellung, Verfahren I: Einstellschraube von RK4 so weit aufdrehen, dass RK5 mit Sicherheit zuerst anspricht Arm aufahren und Hub messen Sollwert 2.900 mm ±...
  • Seite 59 DINO 185XTC Druckmessungen Manometer an Messstelle anschließen, Markierung MP max. Öldruck bei einer Betriebstemperatur von 40-60°C: 21,0±0,5 MPa (210±5 bar) falls eine Regulierung erforderlich ist, stets wieder mit Plombe versiegeln Bild26: Druckmessung Prüfung der Bedienelemente im Korb (UCB) allgemeiner Zustand der Elektrogeräte prüfen und ggf. mit Feuchtigkeitsschutz besprühen Leitungen und Zugentlastungen auf festen Sitz prüfen...
  • Seite 60 DINO 185XTC Bild27: Außerdem Kraftstofffilter vor dem Kraftstoffbehälter wechseln Bei Bedarf Rostschutzbehandlung erneuern, z.B. mit dem Rostschutzmittel Tectyl 210R Probeeinsatz gemäß Anweisung (siehe „Anweisungen für Belastungsproben“) durchführen und Konstruktion danach prüfen. Die Konstruktion nach dem Probelauf prüfen. Eine Kopie aufbewahren und eine Kopie dem Kunden aushändigen.

  • Seite 61: Belastungsprobe Bei Inspektionen

    DINO 185XTC 21 BELASTUNGSPROBE BEI INSPEKTIONEN 1. Hubarbeitsbühne auf einer ebenen, tragfähigen Unterlage mit möglichst weit ausgefahrenen Stützbeinen abstützen (Abstützfläche möglichst klein). 2. Arm aus der Transportstellung schwenken und absenken. 3. Eine Zuladung von 215 kg in den Korb geben (I).

  • Seite 62: Erstinspektion

    DINO 185XTC 22.1 ERSTINSPEKTION Belastungsprüfungen und Erstinspektion der Dino Hubarbeitsbühnen werden bereits beim Hersteller durchgeführt. Die Hubarbeitsbühnen werden mit einem entsprechenden Inspektionsprotokoll geliefert. 22.1.1 Beispiel für das Inspektionsprotokoll für ein Personenhebezeug...
  • Seite 63 DINO 185XTC...

  • Seite 64: Tägliche Inbetriebnahme Inspektion

    DINO 185XTC 22.2 TÄGLICHE INBETRIEBNAHME INSPEKTION Gerät zu Beginn eines jeden Arbeitstages bzw. bei jedem Wechsel des Einsatzortes prüfen. Die Prüfung ist vom Bediener des Geräts durchzuführen. Dabei ist auf Folgendes zu achten: Tragfähigkeit des Bodens klären (siehe Absatz „Allgemeine Sicherheitsvorschriften“) Abstützung der Hubarbeitsbühne prüfen...

  • Seite 65: Jährliche Inspektion

    DINO 185XTC Prüfung des äußeren Zustands der tragenden Komponenten: Rahmen Schwenkvorrichtung Teleskop (ausgefahren) Stützbeine und Gelenke Schweißnähte: mögliche Risse, Korrosionsstellen und Brüche Qualität der Schweißarbeit bei eventuellen Reparaturen Prüfung der Arbeitskorbstabilität (siehe Wartungsanweisung) Prüfung der Stützbeinstabilität (siehe Wartungsanweisung) Ölstand der Hydraulik Ölstand des Diesel-Motors...
  • Seite 66 DINO 185XTC Hydraulikaggregat Manometer an Messanschluss MP des Hydrauliksystems anschließen (Siehe Absatz „Regelmässige Wartung“) eine beliebige Funktion zum Maximum fahren, sodass Öl durch das Sicherheitsventil fließt Wert ablesen: Sollwert bei aufgewärmtem Öl: 21± 0,5 MPa (210 ± 50 bar) Stützbein- Halteventile Hubarbeitsbühne auf Stützbeinen abstützen.
  • Seite 67 DINO 185XTC sichern, dass Momenthalter nicht klemmt oder lose ist Zylinder Stützbeine in Abstützposition fahren und Zustand von Kolbenstangen und Abstreifer prüfen Auch auf äußere Leckstellen achten. Arm hochfahren und Zustand von Kolbenstangen und Abstreifer in Hebezylinder prüfen Scherengelenk hochfahren und Zustand von Kolbenstangen und Abstreifer prüfen...
  • Seite 68 DINO 185XTC Armgelenke: Zustand von Gelenklager und -zapfen sowie Gelenkzapfenbefestigung des Scherengelenks prüfen Zustand von Achsenhals, Lager und Zapfenbefestigung Inspektion von Stützbeinen und Stützbeintellern die Konstruktion und die Schweißnähte der Stützbeine prüfen. Die Konstruktion darf keine Deformationen oder Bruchstellen aufweisen.

  • Seite 69: Sonderinspektion

    DINO 185XTC Sichtprüfung der Raupenband-Vorrichtung (Abnutzung sowie Risse/Kerben) Sitz der Befestigungsbolzen (Anziehmoment M16 x 12 St. – 222 Nm) Schläuche, Anschlüsse und hydraulischen Getriebemotor auf Leckagen prüfen Probeeinsatz durchführen und Funktion der Bedienelemente sowie Reichweite gemäß Anleitung prüfen (Siehe Absatz „Überprüfung von Reichweitegrenzen“).

  • Seite 70: Fehlersuche

    DINO 185XTC 23 FEHLERSUCHE STÖRUNG MASSNAHME 1. Korbfunktionen lassen sich nicht bedienen, obgleich Motor läuft und Drehschalter auf Position 1 steht Stützbein –Signal leuchtet nicht. Funktion von Stützbein-Grenztaster (RK11, RK12, RK13 und RK14) prüfen. Grünes Signal der Stützbein-Grenztaster Funktion des Sicherheitsrelais SR2 des Stützfuß- leuchtet, aber Arm lässt sich nicht bewegen.
  • Seite 71 DINO 185XTC STÖRUNG MASSNAHME 5. Arbeitskorb-Bewegungen gestört - nur eine Bewegung kann durchgeführt werden Störungen unbestimmt und unregelmäßig. Prüfen, ob Hydrauliköl und Filter gewechselt sind. Ventilspindel und -gehäuse reinigen/ auswaschen (erfordert äußerste Sauberkeit; selbst unsichtbare Verunreinigungen können Störungen verursachen). Störungen können auch durch einen eventuellen Fehlkontakt der Steuerhebel bedingt sein.
  • Seite 72 DINO 185XTC STÖRUNG MASSNAHME 9. Der Motor läuft an, schaltet sich jedoch nach einer Weile ab Öldruck gering. Ölstand prüfen. Motor überhitzt! Abkühlen lassen und Kühlflüssigkeitspegel prüfen. 10. Keine der Fahrfunktionen lassen sich bedienen, obgleich die Stützen eingefahren sind Motordrehzahl steigt.
  • Seite 73 DINO 185XTC STÖRUNG MASSNAHME 15. Korb bewegt sich nach vorne Kolbenseitiges Doppel-Lastregelventil undicht. Maßnahmen wie vorher. 16. Stützen lassen sich nicht bedienen Arm befindet sich nicht auf der Transportstütze. Arm in Transportstellung fahren. Funktionsstörungen in Arm/Stützbein-Ventil Maßnahmen wie in Punkt 6.

  • Seite 74: Schaltpläne Und Komponenten

    DINO 185XTC Störungen können mehrere Ursachen haben. Normalerweise sind die Störungen jedoch auf folgende Ursachen zurückzuführen: Betriebsspannung zu niedrig (Anschlusskabel zu lang und Durchmesser zu gering) Batterie leer oder zu niedrige Spannung Verunreinigungen in der Hydraulik elektrische Anschlüsse lose oder Kontaktstörung wegen Feuchtigkeit HUBARBEITSBÜHNE STETS SAUBER HALTEN UND AUF FEUCHTIGKEITS-SCHUTZ...

  • Seite 75: Fahrwerk (Dcb), Schalter

    DINO 185XTC SR3: SICHERHEITSRELAIS ZUR ÜBERWACHUNG DER ARMÜBERLASTUNG Sicherheitsgrenztaster RK5 steuert die Funktion des Sicherheitsrelais. Überlastung des Arms: SR3 schaltet sich ab. Nach einem Überlastungsfall wird das Sicherheitsrelais automatisch rückgesetzt, wenn der Arm sich wieder innerhalb des zulässigen Funktionsbereichs befindet. Eine mittels Kondensator eingestellte Verzögerung beeinflusst die Ansprechzeit von...

  • Seite 76: Steuerzentrale Arbeitskorb (Ucb), Schalter Und Signalleuchten

    DINO 185XTC 24.1.6 STEUERZENTRALE ARBEITSKORB (UCB), SCHALTER UND SIGNALLEUCHTEN S4: ARRETIERENDER NOT-AUS-KNOPF. Schaltet mit Ausnahme der Notabsenkung und des Signalhorns alle Funktionen ab. S11: EINSCHALTER DER NOTABSENKUNG Steuert Notabsenk-Solenoid, das das Notabsenkaggregat startet; leitet außerdem Steuerspannung zu den Steuerhebeln für die Notabsenkung.

  • Seite 77: Andere Bezeichnungen

    DINO 185XTC Bei einer Funktionsstörung von RK4 oder RK5 lässt sich der Arm erst senken, wenn das Teleskop eingefahren ist und Grenztaster RK 8 sich geschlossen hat. RK11-RK14 : STÜTZBEINGRENZTASTER Die Grenztaster schließen sich, wenn die Arbeitsbühne korrekt abgestützt ist.

  • Seite 78: Dino 185 Xtc Elektrokomponenten 185001

    DINO 185XTC 24.2 DINO 185 XTC ELEKTROKOMPONENTEN 185001-> Boom=Turm CH=Chassis CCB=Zentrale Unterwagen DCB=Fahrwerk DSL=Diesel MCB=Zentrale Turm OT=Stützbein PL= Drehdurchführung RU=Drehvorrichtung UCB=Zentrale Arbeitskorb MPB=Netzstromzentrale ELECTRIC LOCATION BEZEICHNUNG FUNKTIONSBESCHREIBUNG Stiftstecker 1-Phasen Steckdose für 230VAC Einspeisungsstrom Akku Akkuladegerät Akkuladung 230VAC-> 12V/3A Störfilter Netzspannungsfilter...
  • Seite 79 DINO 185XTC Sicherung 10A Wahlventil Sicherung 10A Reichweitengrenzen, Hebelschalter, BVM Sicherung 10A Arm on/off Ventile Sicherung 10A Neigungsalarm Fehlerstromsicherheitsscha 230vac für Einspeisungsstrom lter Signalleuchte innerhalb der Reichweitengrenze, grün Signalleuchte Reichweitengrenze überschritten, rot Signalleuchte Stützbeinkreis, grün Signalleuchte Reichweitengrenze überschritten, rot Signalleuchte...
  • Seite 80 DINO 185XTC Schalthebel Stützbein 1 Schalthebel Stützbein 2 Schalthebel Stützbein 3 Schalthebel Stützbein 4 Druckschalter Glühen Schalthebel Automatische Nivellierung Schalthebel Tempo - I / II Kontaktor Motoristeuerung / NOT-AUS Kontaktor NOT-AUS Relais, 1-polig Korb geradeaus Relais, 1-polig Korb geradeaus Relais, 1-polig...
  • Seite 81 DINO 185XTC Anzugsverzögerung, ca. 10 Zeitrelais Diesel - Glühtimer sek. RU / TSB Zeitrelais Neigungsalarm Verzögerung Anzugsverzögerung, ca. 1 sek. Plus1 Modul Propo-Steuerung - Raupenketten CVM = Crawler Valve Module Plus1 Modul Propo-Steuerung - Arm BVM = Boom Valve Module...

  • Seite 82: Stromschaltpläne

    DINO 185XTC 24.3 STROMSCHALTPLÄNE DINO 185 XTC ELEKTROKOMPONENTEN 185001->...
  • Seite 83 DINO 185XTC...
  • Seite 84 DINO 185XTC...
  • Seite 85 DINO 185XTC...
  • Seite 86 DINO 185XTC...
  • Seite 87 DINO 185XTC...
  • Seite 88 DINO 185XTC...
  • Seite 89 DINO 185XTC...
  • Seite 90 DINO 185XTC...
  • Seite 91 DINO 185XTC...
  • Seite 92 DINO 185XTC...
  • Seite 93 DINO 185XTC...
  • Seite 94 DINO 185XTC...
  • Seite 95 DINO 185XTC...
  • Seite 96 DINO 185XTC...
  • Seite 97 DINO 185XTC...
  • Seite 98 DINO 185XTC...
  • Seite 99 DINO 185XTC...
  • Seite 100 DINO 185XTC...
  • Seite 101 DINO 185XTC...
  • Seite 102 DINO 185XTC...
  • Seite 103 DINO 185XTC...

  • Seite 104: Dino 185 Xtc Hydraulikkomponenten185001

    DINO 185XTC 24.4 DINO 185 XTC HYDRAULIKKOMPONENTEN 185005 NUMMER Bezeichnung Anzahl KOMPONENTE 47.2086 Pumpe 47.2325 Aggregat 47.2094 Doppelpumpe 47.2405 Aggregat 47.3021 Ventilblock Ventilblockhalter Druckbegrenzungsventil Richtungsventil Druckreduzierungsventil Richtungsventil Proportionalventil Richtungsventil Gegenventil 47.3045 Ventilblock BF326321 Ventilblockhalter 47.3012 Prioritätsventil 47.2917 Druckbegrenzungsventil 47.2766 Lastregelventil 47.3003...
  • Seite 105 DINO 185XTC 47.3044 Ventilblock 47.2722 Lastregelventil Ventilblock 47.2766 Lastregelventil DL10.010 Ventilblock 47.2722 Lastregelventil DL6.014 Ventilblock 47.2722 Lastregelventil 47.2273 Hydraulmotor 47.2881 Richtungsventil...

  • Seite 106: Hydraulikplan
