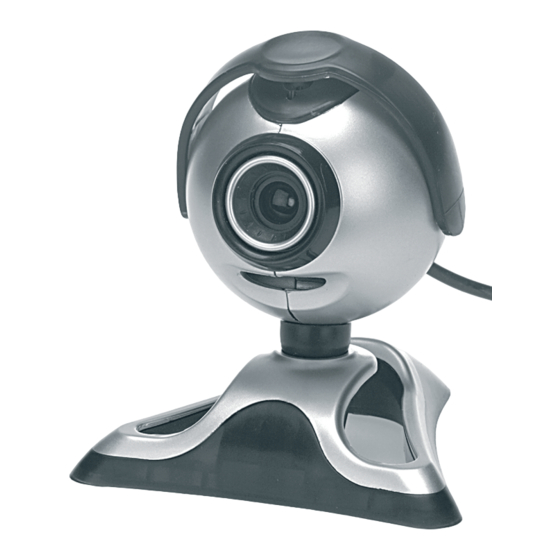

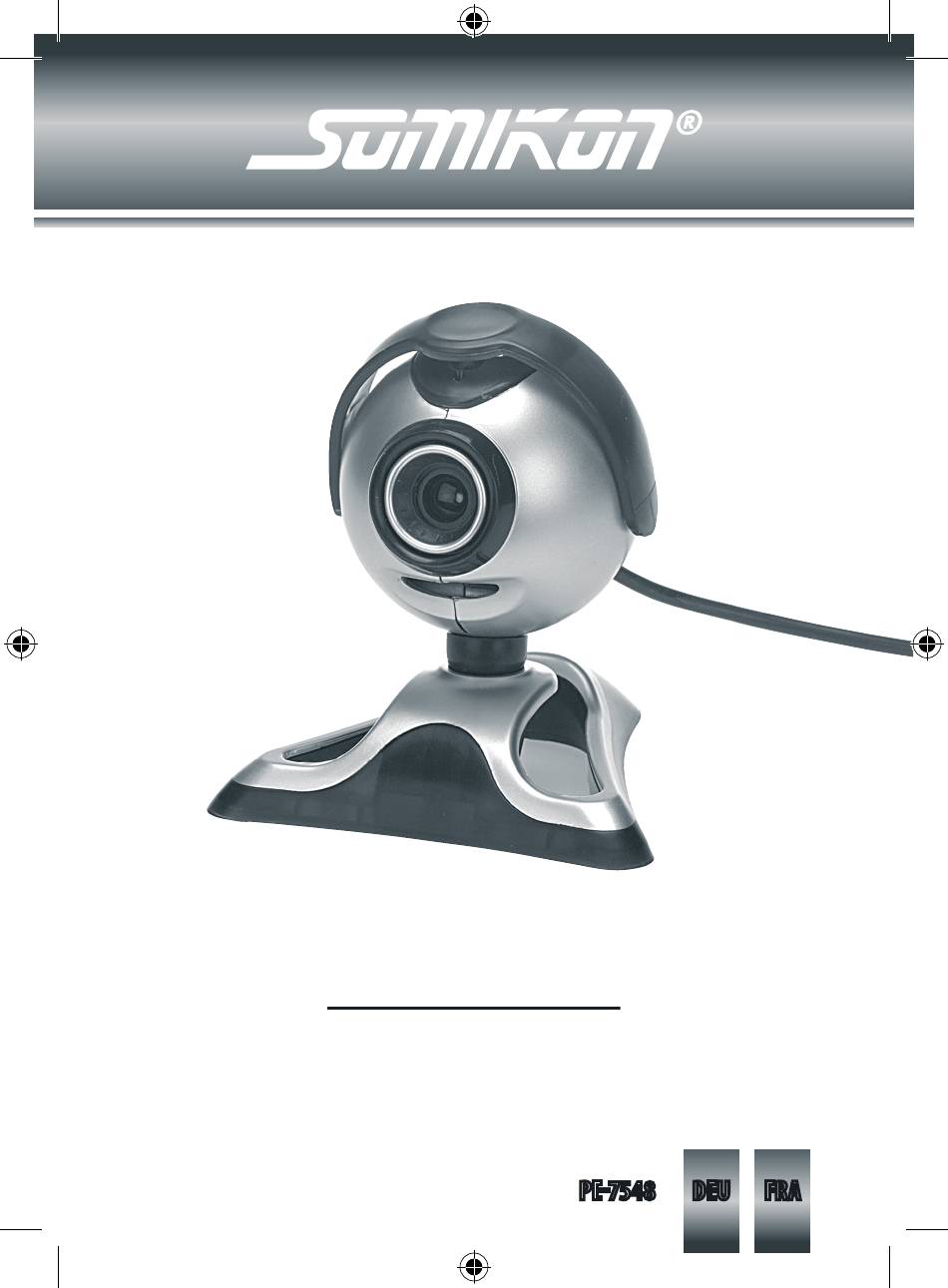

- Seite 1 „Observer Cam“ PC-Kamera Caméra PC PE-7548...
- Seite 3 „Observer Cam“ PC-Kamera Caméra PC © 11/2008 - JG//DG//ST...
-
Seite 4: Inhaltsverzeichnis
InhAltsvERzEIChnIs Sicherheitshinweise und Gewährleistung ........6 Ihre neue USB 2.0 PC-Kamera „Observer Cam“ ........ 8 Lieferumfang ......................8 Systemvoraussetzungen ..................8 Produkteigenschaften ................ 9 Technische Daten ....................9 Installation der Treibersoftware ............10 Anwendung und Einstellungen ............12 File ..........................12 Devices........................ - Seite 5 Consignes de sécurité ................ 18 Votre nouvelle „Observer Cam“ ............20 Contenu ........................20 Système ........................20 Caractéristiques ................. 21 Données techniques ..................21 Installation du pilote ................. 22 Utilisation et réglages ............... 24 File ..........................24 Devices........................24 Options ........................
-
Seite 6: Sicherheitshinweise Und Gewährleistung
sIChERhEItshInwEIsE & GEwähRlEIstUnG • Die Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. Bitte beachten Sie auch die allgemeinen Geschäftsbedingungen! • Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! • Öffnen Sie das Produkt niemals eigenmächtig. • Führen Sie Reparaturen nie selber aus! • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit Schmutz, und extremen Temperaturen. • Berühren Sie die Linse nicht mit der Hand oder mit harten Gegenständen. • Reinigen Sie die Kamera nur mit einem weichen Tuch. • Wenn sich die PC-Kamera nach längerem Betrieb erwärmt, sollte sie für einige Zeit abgeschaltet werden. ACHTUNG: Es wird keine Haftung für Folgeschäden übernommen. - Seite 7 sIChERhEItshInwEIsE & GEwähRlEIstUnG Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.
-
Seite 8: Ihre Neue Usb 2.0 Pc-Kamera „Observer Cam
IhRE nEUE UsB 2.0 PC-KAmERA „OBsERvER CAm“ Sehr geehrte Kunden, vielen Dank für den Kauf dieser PC-Kamera. Diese Webcam besticht durch ihre gute technische Ausstattung und ihre einfache Bedienbarkeit. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die Hinweise und Tipps, damit Sie Ihre neue „Observer Cam“ optimal nutzen können. Lieferumfang • USB 2.0 PC-Kamera „Observer Cam“ • CD-ROM mit Gerätetreibern • Bedienungsanleitung Systemvoraussetzungen • PC oder Notebook mit USB Port • Pentium 3 mit 128 MB RAM oder höher • Windows 2000 / XP / Vista • CD-ROM Laufwerk • 3D-Grafikkarte mit mindestens 64 MB RAM... -
Seite 9: Produkteigenschaften
PRODUKtEIGEnsChAFtEn • Automatischer Weißabgleich • Manueller Fokus (drehen Sie vorsichtig an der Linse der Kamera, um das Bild gegebenenfalls scharf zu stellen) • Auslösetaste • Digitale Zoom-Funktion • Gesichtserkennungsfunktion • Integriertes Mikrofon • Integrierte Bild-Effekte Technische Daten Auflösung: 640 x 480 Pixel (VGA, Standardauflösung); maximal 1600 x 1200 Pixel Bildsensor: CMOS Videomodus: RGB24 Anschluss: USB 2.0, abwärtskompatibel mit USB 1.1 Bildwiederholfrequenz: bei 640 x 480 - 30 fps (VGA) bei 1280 x 960 - 10 - 15 fps (SXGA) Signal-Rausch Verhältnis: >48 dB Aussteuerbereich: >72 dB Focus-Bereich: 3 cm bis unendlich... -
Seite 10: Installation Der Treibersoftware
InstAllAtIOn DER tREIBERsOFtwARE 1. Schließen Sie die Kamera an einen freien USB-Port Ihres PCs an. 2. Legen Sie die mitgelieferte CD-ROM in das CD-Laufwerk Ihres Computers. 3. Die Autostart-Funktion beginnt automatisch mit der Installation der Treibersoftware. Ist das nicht der Fall, starten Sie die Installation manuell, indem Sie die Installationsdatei auf der CD durch Doppelklick starten. 4. Der Installationsassistent führt Sie durch den Installationsvorgang. Klicken Sie immer auf „Weiter“ und am Ende auf „Fertig stellen“, um die Installation durchzuführen. Während der Installation kann es passieren, dass Windows zweimal eine Meldung anzeigt, die besagt, dass die zu installierende Software den „Windows-Logo- Test“ nicht bestanden hat. Das bedeutet nur, dass dieses Programm Windows nicht bekannt ist. Klicken Sie jeweis auf „Installation fortsetzen“. - Seite 11 InstAllAtIOn DER tREIBERsOFtwARE 5. Unter Start Programme wurde der neue Programmordner „USB Video Device“ angelegt. Starten Sie aus diesem Programmordner das Programm „AMCap“. 6. Wenn Sie die Kamera an einen USB-Port angeschlossen haben und alles korrekt installiert wurde, zeigt das Programm dann das Live- Bild der Kamera an. Wenn Sie, während die Kamera in Betrieb ist, die Foto-Taste oben auf der Kamera drücken, wird ein „Schnappschuss“ vom aktuellen Bild gemacht, Sie können diesen Schnappschuss dann als Bild speichern.
-
Seite 12: Anwendung Und Einstellungen
AnwEnDUnG UnD EInstEllUnGEn In der Menüleiste der Anwendung „AMCap“ haben Sie nun verschiedene Möglichkeiten: File „Set Capture File…“: Dateinamen und Speicherort für eine Videoaufzeichnung festlegen „Save Captured Video As…“: Dateinamen für das aufgenommene Video festlegen Exit: Programm verlassen Devices Wenn Sie mehrere Kameras installiert haben, wählen Sie hier die Kamera aus, deren Live-Bild Sie sehen wollen. -
Seite 13: Options
AnwEnDUnG UnD EInstEllUnGEn Options Hier können Sie Preview (Vorschau) wählen und das Audio-Format einstellen, wenn Sie auch das Audio-Kabel angeschlossen haben. „Video Capture Filter…“: Werte wie Helligkeit, Kontrast, Sättigung und weitere Eigenschaften des Bildes einstellen „Video Capture Pin…“: Eigenschaften des Video-Bildes (zum Beispiel die Größe) einstellen Capture... -
Seite 14: Help
AnwEnDUnG UnD EInstEllUnGEn „Start Capture“: Videoaufzeichnung starten „Stop Capture“: Videoaufzeichnung stoppen „Capture Audio“: Audio-Aufzeichnung starten „Master Stream“: Hauptdatenstrom auswählen: „None“ (kein), „Audio“ und „Video“ „Set Frame Rate..:“: Video-Bildfolge einstellen „Set Time Limit…“: Zeitlimit für die Aufzeichnung festlegen Help „About…“ Zeigt die Versionsinformationen der Software an Die erweiterten Menüeinstellungen können Sie auch vornehmen, indem Sie mit der rechten Maustaste auf das Kamera-Symbol unten rechts in der Taskleiste auf Ihrem Desktop klicken. - Seite 17 „Observer Cam“ Caméra PC PE-7548...
