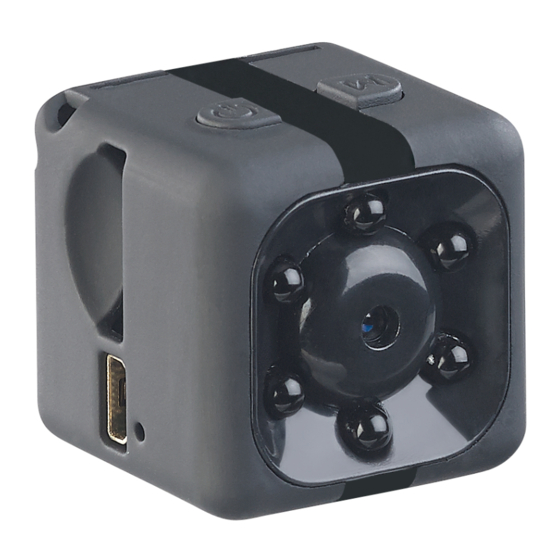

- Seite 1 Micro-Videokamera & Webcam DV-709.cube Mit Bewegungserkennung & Akku, HD 720p Bedienungsanleitung NX-6402-675...
-
Seite 2: Inhaltsverzeichnis
2. Ausschalten ........................ 13 3. Aufnahme-Modus wechseln ..................14 4. Manuelle Video-Aufnahme ..................14 5. Foto-Aufnahme ......................15 6. Automatische Bewegungs-Aufnahme ................. 16 7. Webcam ........................17 Problemlösungen ......................18 Datenschutz ........................19 Technische Daten ......................20 SOMIKON – www.somikon.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.somikon.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. SOMIKON – www.somikon.de...
-
Seite 4: Ihre Neue Micro-Videokamera & Webcam
Tipps, damit Sie Ihre neue Micro-Videokamera & Webcam optimal einsetzen können. Lieferumfang • Micro-Videokamera & Webcam DV-709.cube • Mini-USB-Ladekabel (8-Pin) • Halterung • Bedienungsanleitung Zusätzlich benötigt: • microSD-Karte ab Class 10 bis 32 GB (z.B. ZX-2595) • USB-Netzteil (z.B. SD-2201) Optionales Zubehör • NX-6408: Ersatz-Ladekabel für NX-6402 SOMIKON – www.somikon.de... -
Seite 5: Wichtige Hinweise Zu Beginn
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Beachten Sie bei Ihren Aufnahmen in Ihrem Interesse das Recht am eigenen Bild und am gesprochenen Wort von anderen. • Technische Änderungen und Irrtümer vorbehalten SOMIKON – www.somikon.de... -
Seite 6: Wichtige Hinweise Zum Integrierten Akku
Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-6402-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. -
Seite 7: Produktdetails
Produktdetails 1. microSD-Steckplatz 4. M-Taste 7. Kamera-Linse 2. Öse 5. LEDs 8. Reset-Taste 3. Ein/Aus-Taste 6. IR-LED (ohne Funktion) 9. Mini-USB-Buchse (8-Pin) SOMIKON – www.somikon.de... -
Seite 8: Inbetriebnahme
1. Verbinden Sie das mitgelieferte Mini-USB-Kabel mit Ihrer Kamera und einer geeigneten Stromquelle, z.B. einem USB-Netzteil. ACHTUNG: Die Kamera darf ausschließlich mit dem mitgelieferten Ladekabel oder dem Ersatz-Ladekabel NX-6408 aufgeladen werden. Bei Verwendung eines anderen Kabels besteht Kurzschlussgefahr! SOMIKON – www.somikon.de... -
Seite 9: Zeitstempel Einstellen
6. Der Text-Editor wird geöffnet. Tragen Sie das aktuelle Datum (Jahr-Monat-Tag)und die aktuelle Uhrzeit (Stunde : Minute : Sekunde) ein. Falls Sie nicht möchten, dass Ihre Aufnahmen mit einem Zeitstempel versehen werden, ändern Sie den Buchstaben am Ende zu einem N. 2020-01-21, 08:00:05Y SOMIKON – www.somikon.de... -
Seite 10: Montage
1. Oben und unten an Ihrer Kamera befinden sich je zwei Einkerbungen. Drücken Sie Ihre Kamera so in die Aufnahme der Clip-Halterung, dass die Sicherheitshaken der Aufnahme passend in den Einkerbungen einrasten. 2. Öffnen Sie die Klemmen und befestigen Sie den Clip an Ihrer Kleidung. SOMIKON – www.somikon.de... -
Seite 11: Wand-Montage
Geeignetes Montagematerial finden Sie im Baumarkt. 4. Öffnen Sie die Klemme der Clip-Halterung und befestigen Sie diese auf der Aufnahme-Plattform der Wand-Halterung. Achten Sie darauf, dass die Zähne der Klemmen passend in den Rillen der Aufnahme-Plattform einrasten. Aufnahme-Plattform SOMIKON – www.somikon.de... - Seite 12 5. Positionieren Sie die Kamera, indem Sie die Aufnahme der Clip-Halterung drehen. SOMIKON – www.somikon.de...
-
Seite 13: Verwendung
Die Kamera schaltet sich im Standby-Modus nicht automatisch wieder aus. Sollten Sie die Kamera längere Zeit nicht verwenden, schalten Sie sie manuell aus. 2. Ausschalten Schalten Sie die Kamera dann wieder aus, indem Sie die Ein/Aus-Taste gedrückt halten, bis die LEDs erlöschen. SOMIKON – www.somikon.de... -
Seite 14: Aufnahme-Modus Wechseln
2. Die Video-Aufnahme wird alle 5 Minuten automatisch gespeichert. 3. Beenden Sie die Video-Aufnahme, indem Sie die Ein/Aus-Taste erneut drücken. Die rote und blaue LED leuchten (Standby-Modus). 4. Die Video-Aufnahme wird als AVI-Datei im Ordner DCIM ➔ VIDEO gespeichert. SOMIKON – www.somikon.de... -
Seite 15: Foto-Aufnahme
LED erlischt, die rote leuchtet konstant. Ihre Kamera befindet sich nun im Foto- Standby-Modus. 2. Schießen Sie ein Foto, indem Sie die Ein/Aus-Taste drücken. Die rote LED erlischt kurz und leuchtet dann wieder. 3. Die Foto-Aufnahme wird als JPG-Datei im Ordner DCIM ➔ PHOTO gespeichert. SOMIKON – www.somikon.de... -
Seite 16: Automatische Bewegungs-Aufnahme
Video-Aufnahme. Die blaue LED blinkt dreimal und erlischt. Die rote LED leuchtet. Die Aufnahme-Dauer beträgt maximal 5 Minuten. Hört die Bewegung nach kurzer Zeit wieder auf, ist die Aufnahme entsprechend kürzer. Die Aufnahmen werden als AVI-Dateien im Ordner DCIM ➔ VIDEO gespeichert. SOMIKON – www.somikon.de... -
Seite 17: Webcam
3. Drücken Sie die Ein/Aus-Taste. Warten Sie gegebenenfalls, bis die Gerätetreiber installiert wurde. 4. Wählen Sie im jeweiligen Programm Ihre Kamera als Videoquelle aus. 5. Beenden Sie die Webcam-Übertragung, indem Sie die Ein/Aus-Taste erneut drücken. SOMIKON – www.somikon.de... -
Seite 18: Problemlösungen
LED. Die IR-LEDs sind nun aktiv. IR-LEDs deaktivieren: rote LED blinkt 1x (während die blaue LED konstant weiter leuchtet), anschließend leuchtet ebenfalls nur noch die blaue LED. Die IR-LEDs sind nun SOMIKON – www.somikon.de... -
Seite 19: Datenschutz
Smartphones erscheinen diese, wenn sie aktiviert sind, lila leuchtend. Allerdings wird das nicht von allen Smartphone-Kameras eingefangen. Datenschutz Bevor Sie das Gerät an Dritte weitergeben, zur Reparatur schicken oder zurückgeben, beachten Sie bitte folgende Punkte: • Entfernen Sie die Speicherkarte. SOMIKON – www.somikon.de... -
Seite 20: Technische Daten
Schutz durch Kleinspannung Aufnahmezeit bis zu 30 min Daueraufnahme Bildwinkel 65° Auflösung 1280 x 720 Pixel Video-Format Bild-Format Bewegungserkennung 5 m Reichweite Speicherkarte microSD bis 32 GB Maße 24 x 24 x 24 mm Gewicht 20 g SOMIKON – www.somikon.de... - Seite 21 SOMIKON – www.somikon.de...
- Seite 22 Kundenservice: 07631 / 360 – 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 26.03.2020 – BS//CBe SOMIKON – www.somikon.de...
