Der Hauptbildschirm für die Konfiguration
Dieser ACU Hauptbildschirm für die Konfiguration wird als erster angezeigt,
nachdem der Konfigurationsassistent übersprungen oder beendet wurde.

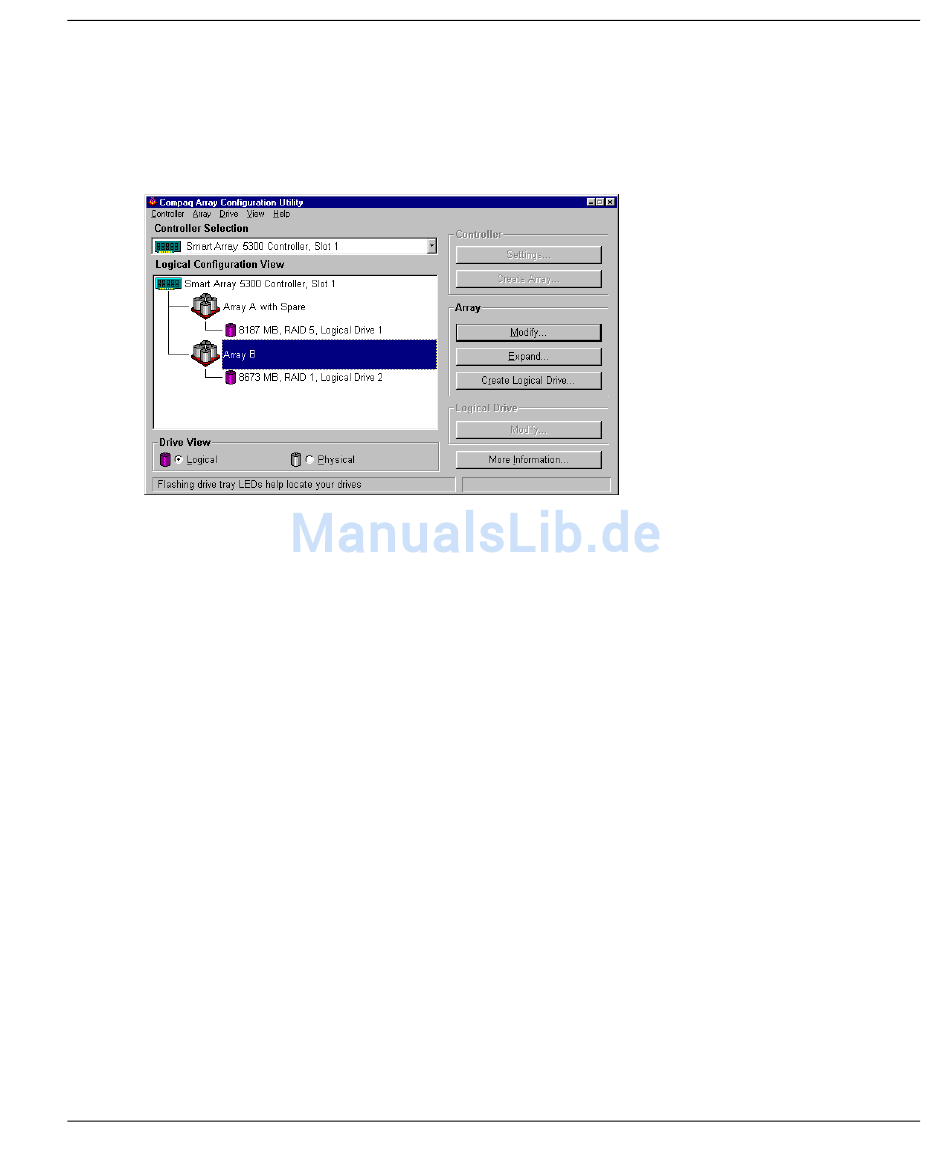

Abbildung 7-2: Beispiel des Hauptbildschirms für die
Konfiguration
Dieser Bildschirm enthält die folgenden Bereiche:
•
Menüleiste
•
Feld Controller Selection (Controller-Auswahl)
•
Fenster Logical Configuration View (Ansicht der logischen Konfiguration)
•
Gruppenfeld Drive View (Laufwerksansicht)
•
Gruppenfeld Controller
•
Gruppenfeld Array
•
Gruppenfeld Logical Drive (Logisches Laufwerk)
Compaq Smart Array 5i Plus Controller mit akkugepuffertem Schreib-Cache-Modul...
Konfigurieren von Arrays
7-7
