2. Montage
2.1 Mechanischer Aufbau
I
.
__
.~
r--------~-++-.--.
_ .
f5 5 für Befesti un s- max.55
schraube M4 ---o-tz-b-e-da-r-f
~
für
PG-Stecker
Cl _ C
:JCl
!I
j
&U
1 - - - - - - 1
EG
o
SV
248
25 26 ' 27 28
3~
37 '38
::::d
l1"
v oc
+
-11
1 2 . 3 .. 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 24Vflr:!
~~~:c
0=
~
Cl
TO,SA
8=
m
f~
240VAC
~
Ö Ö Ö Ö Ö
t5
Ö
~
Ö Ö Ö Ö Ö Ö Ö
ö tJ ö ö
Ö
SIEMENS
Balte
Central unlt
SIMATIC SS 101U Zentralgerät
0 0 0
SIOp Run
Betrieb
258 98
15,5

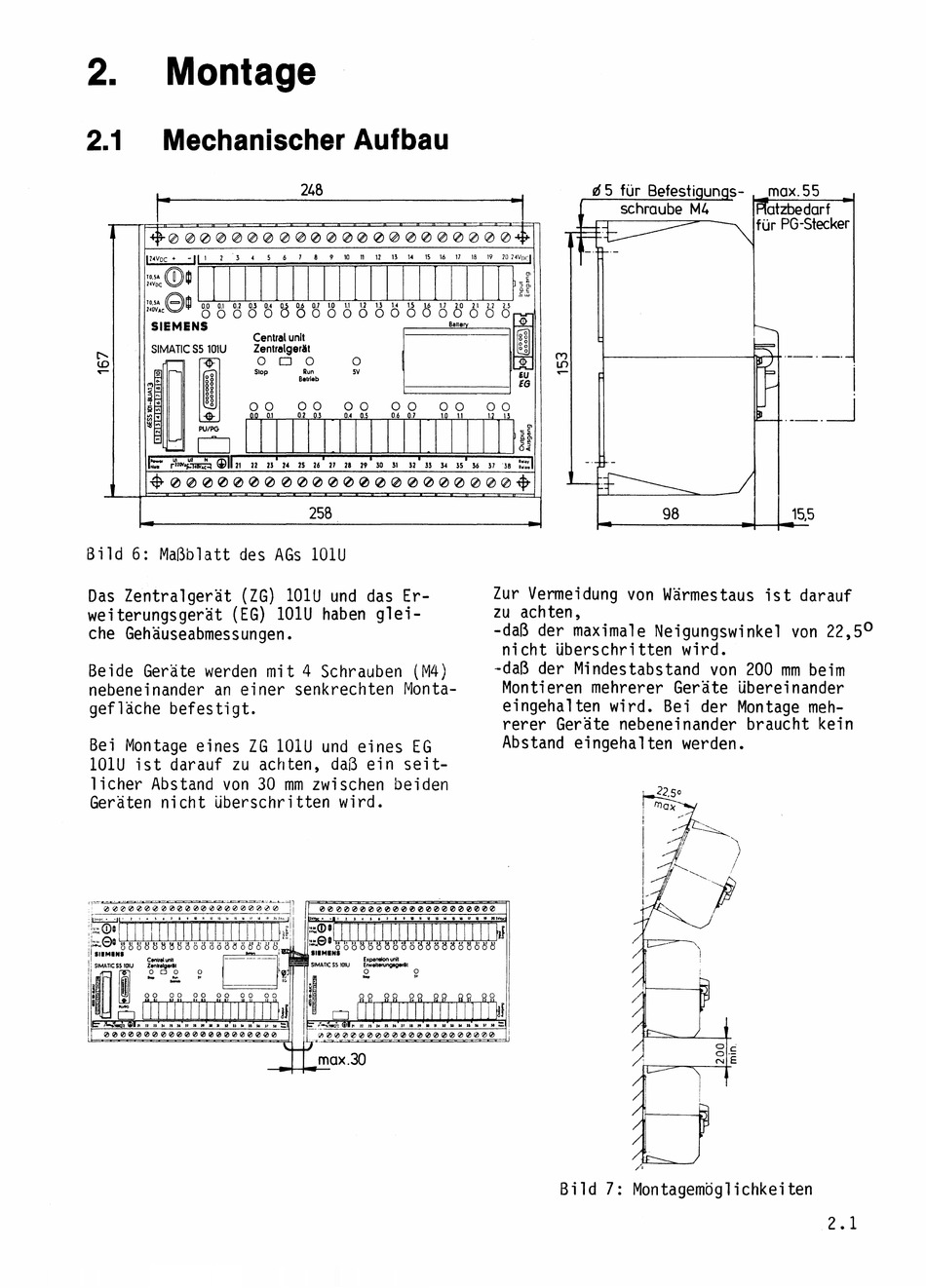

Bild 6: Maßblatt des AGs IGlU
Das Zentralgerät (ZG) 10lU und das Er-
weiterungsgerät (EG) IOIU haben glei-
che Gehäuseabmessungen.
Beide Geräte werden mit 4 Schrauben
(M4)
nebeneinander an einer senkrechten Monta-
gefläche befestigt.
Bei Montage eines ZG IOlU und eines EG
IOlU ist darauf zu achten, daß ein seit-
licher Abstand von 30 mm zwischen beiden
Geräten nicht überschritten wird.
Zur Vermeidung von Wärmestaus ist darauf
zu achten,
-daß der maximale Neigungswinkel von 22,5°
nicht überschritten wird.
-daß der Mindestabstand von 200 mm beim
Montieren mehrerer Geräte übereinander
eingehalten wird. Bei der Montage meh-
rerer Geräte nebeneinander braucht kein
Abstand eingehalten werden.
Bild 7: Montagemöglichkeiten
2 • I
