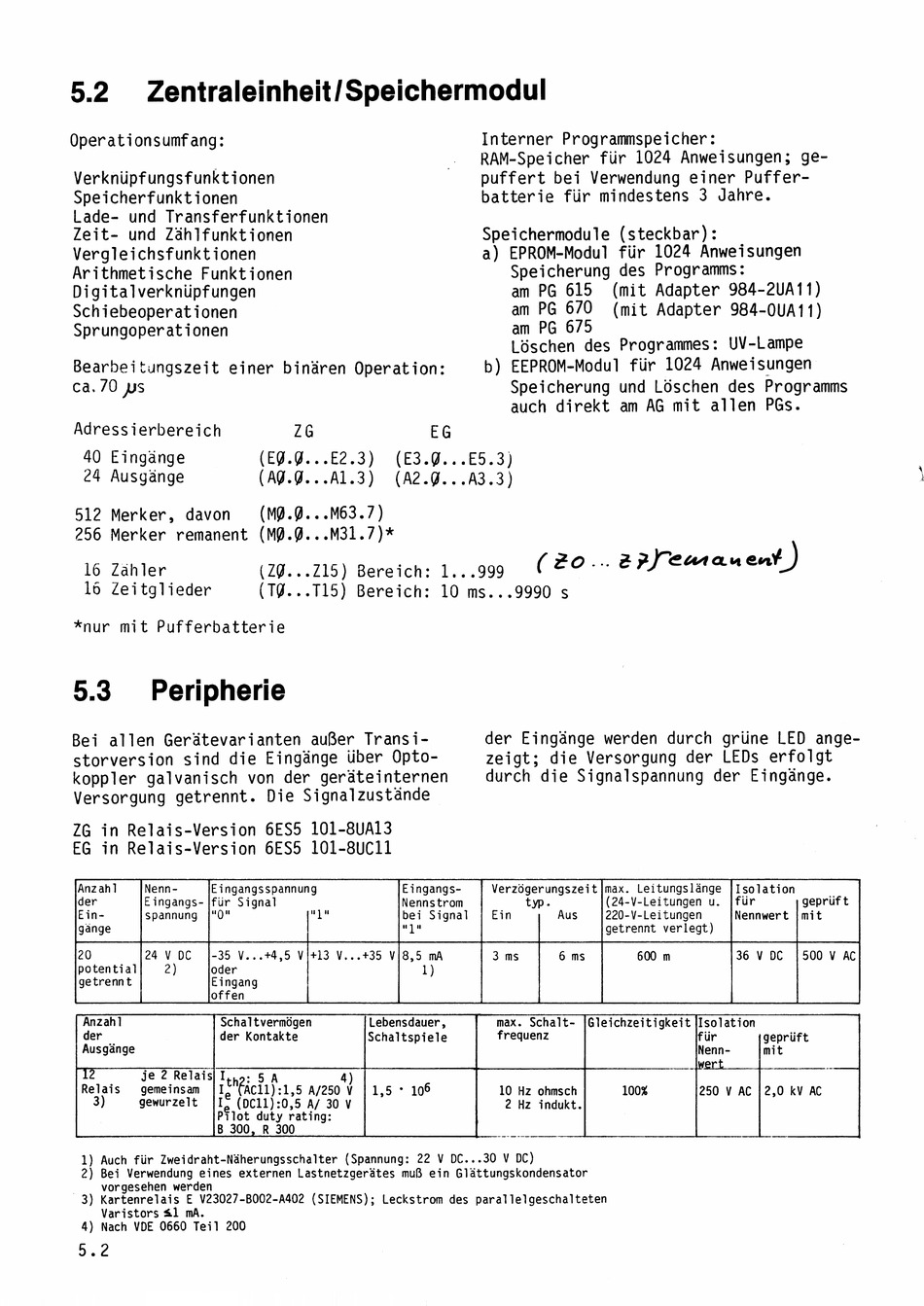

5.2
Zentraleinheit ISpeichermodul
Qperationsumfang:
Verknüpfungsfunktionen
Speicherfunktionen
Lade- und Transferfunktionen
Zeit- und Zählfunktionen
Vergleichsfunktionen
Arithmetische Funktionen
Digitalverknüpfungen
Schiebeoperationen
Sprungoperationen
Bearbeitungszeit einer binären Operation:
ca.
70
ps
Interner Programmspeicher:
RAM-Speicher für 1024 Anweisungen; ge-
puffert bei Verwendung einer Puffer-
batterie für mindestens
3
Jahre.
Speichermodule (steckbar):
a) EPROM-Modul für 1024 Anweisungen
Speicherung des Programms:
am PG 615 (mit Adapter 984-2UA11)
am PG 670 (mit Adapter 984-0UA11)
am PG 675
Löschen des Programmes: UV-Lampe
b) EEPROM-Modul für 1024 Anweisungen
Speicherung und Löschen des Programms
auch direkt am
AG
mit allen PGs.
Adressierbereich
ZG
EG
40 Eingänge
(E~.~
E2.3)
(E3.~
E5.3)
24 Ausgänge
(A~.~
Al.3)
(A2.~
A3.3)
512 Merker, davon
(M0.0
M63.7)
256 Merker remanent
(M0.0
M31.7)*
16 Zahler
(Z(1 ••• Zl5) Bereich: 1. .. 999
(~O
...
e~relAAa.II&e.",,"')
16 Zeitglieder
(T~
... T15) Bereich: 10 ms ... 9990 s
*nur mit Pufferbatterie
5.3
Peripherie
Bei allen Gerätevarianten außer Transi-
storversion sind die Eingänge über Opto-
koppler galvanisch von der geräteinternen
Versorgung getrennt. Die Signal zustände
ZG in Relais-Version 6ES5 lO!-BUAI3
EG in Relais-Version 6ES5 lOI-BUe!!
der Eingänge werden durch grüne LED ange-
zeigt; die Versorgung der LEDs erfolgt
durch die Signalspannung der Eingänge.
Anzah
1
Nenn-
Eingangsspannung
Eingangs-
Verzögerungszeit max. Leitungslänge I so
1
ati on
der
Eingangs- für Signal
Nennstrom
type
(24-V-Leitungen u.
für
geprüft
Ein-
spannung
110
11
111
11
bei Signal
Ein
Aus
220-V-Leitungen
Nennwert mit
gänge
111
11
getrennt verlegt)
20
24 V
De
-35 V •.. +4,5 V +13 V ... +35 V 8,5
mA
3 ms
6 ms
600 m
36 V DC
500 V AC
paten ti al
2)
oder
1)
getrenn t
Eingang
offen
Anzahl
Schaltvermögen
Lebensdauer,
max. Schalt- Gleichzeitigkeit Isolation
der
der Kontakte
Schaltspiele
frequenz
für
geprüft
Ausgänge
Nenn-
mit
1,
je 2 Relais
I
r
5 A
4)
_~.er::l_
~.
__
..
--
Relais
gemeinsam
I:
h
AC11):1,5
A/250
V 1,5 • 10 6
10 Hz ohmsch
100%
250 V AC 2,0 kV AC
3)
gewurzelt
I
e (OC11):0,5
AI
30 V
2 Hz indukt.
Pllot duty rating:
B 300. R 300
_._.
__
.-
1) Auch für Zweidraht-Näherungsschalter (Spannung: 22 V OC ••• 30 V De)
2) Bei Verwendung eines externen Lastnetzgerätes muß ein Glättungskondensator
vorgesehen werden
3) Kartenrelais E V23027-B002-A402 (SIEMENS); Leckstrom des parallelgeschalteten
Varistors
~1
mA.
4) Nach VOE 0660 Teil 200
5.2
