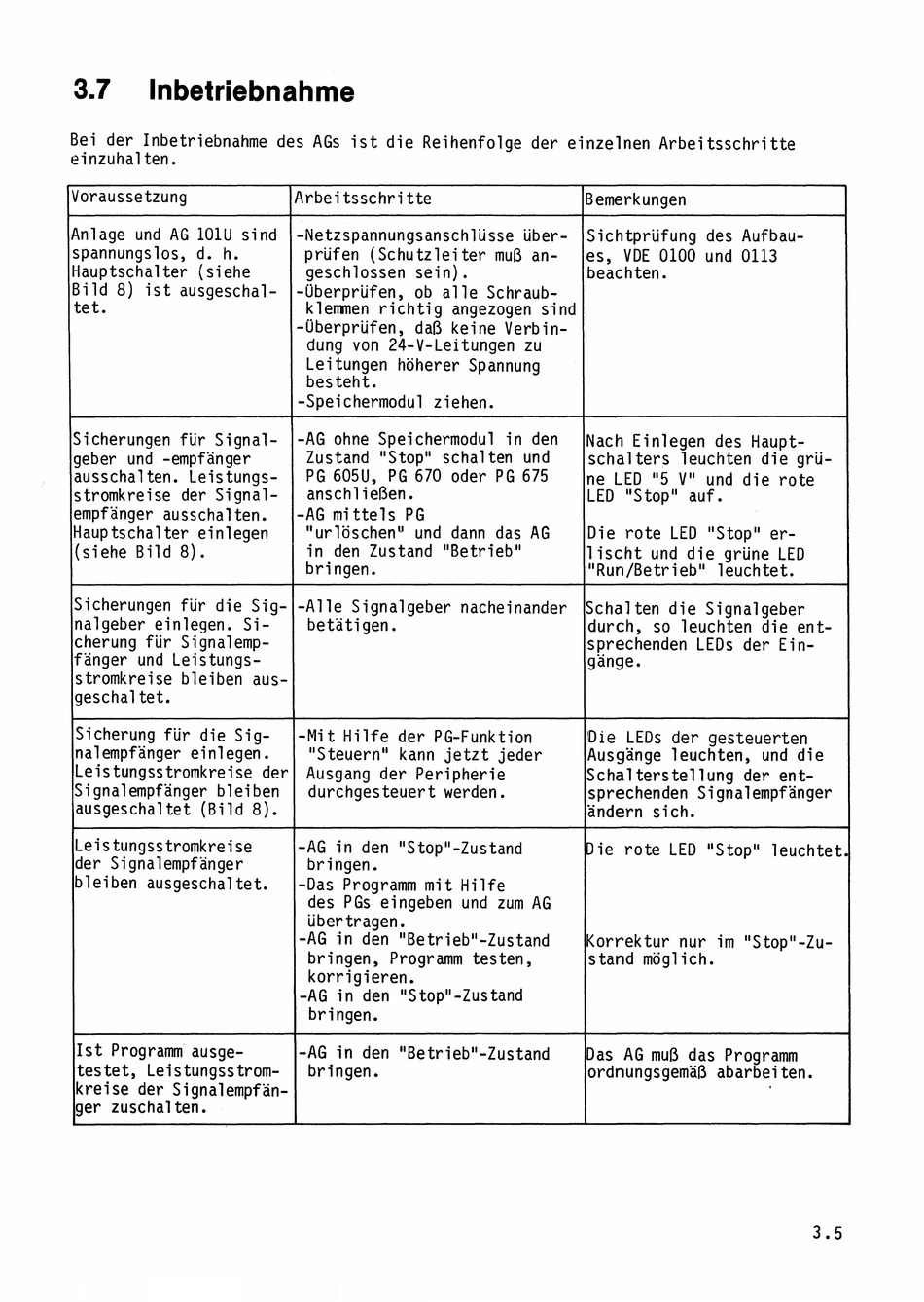

3.7 Inbetriebnahme
Bei der Inbetriebnahme des AGs ist die Reihenfolge der einzelnen Arbeitsschritte
einzuhalten.
Voraussetzung
Anlage und AG 101U sind
spannungslos, d. h.
Hauptschalter (siehe
Bild 8) ist ausgeschal-
tet.
Sicherungen für Signal-
geber und -empfänger
ausschalten. Leistungs-
stromkreise der Signal-
empfänger ausschalten.
Hauptschalter einlegen
(siehe Bild 8).
Arbei tsschri tte
-Netzspannungsanschlüsse über-
prüfen (Schutzleiter muß an-
geschlossen sein).
-Überprüfen, ob alle Schraub-
klemmen richtig angezogen sind
-Überprüfen, daß keine Verbin-
dung von 24-V-Leitungen zu
Leitungen höherer Spannung
besteht.
-Speichermodul ziehen.
-AG ohne Speichermodul in den
Zustand IIStopll schalten und
PG
605U,
PG
670
oder PG
675
anschließen.
-AG mittels PG
"urlöschen
u
und dann das AG
in den Zustand IIBetrieb"
bringen.
Bemerkungen
Sichtprüfung des Aufbau-
es, VDE 0100 und 0113
beachten.
Nach Einlegen des Haupt-
schalter~
leuchten die grü-
ne LED
115 VII
und die rote
LED IIStopll auf.
Die rote LED IIStopll er-
lischt und die grüne LED
IIRun/Betrieb
ll
leuchtet.
Sicherungen für die 5ig- -Alle Signalgeber nacheinander Schalten die Signalgeber
nalgeber einlegen. Si- betätigen. durch, so leuchten die ent-
cherung für Signalemp- sprechenden LEDs der Ein-
fänger und Leistungs- gänge.
stromkreise bleiben aus-
geschal tet.
Sicherung für die Sig- -Mit Hilfe der PG-Funktion
nalempfänger einlegen. lISteuernIl kann jetzt jeder
Leistungsstromkreise der Ausgang der Peripherie
Signalempfänger bleiben durchgesteuert werden.
ausgeschaltet (Bild 8).
Oie LEDs der gesteuerten
Ausgänge leuchten, und die
Schalterstellung der ent-
sprechenden Signalempfänger
ändern sich.
Leistungsstromkreise
der 5ignalempfänger
bleiben ausgeschaltet.
Ist Programm' ausge-
testet, Leistungsstrom-
kreise der Signalempfän-
ger zuschalten.
-AG in den "Stop"-Zustand
bringen.
-Das Programm mit Hilfe
des PGs eingeben und zum AG
übertragen.
-AG in den "Betriebll-Zustand
bringen, Programm testen,
korrigieren.
-AG in den IIStopll-Zustand
bringen.
-AG in den "Betrieb"-Zustand
bringen.
Die rote LED IIStopll leuchtet.
Korrektur nur im IIStopll_Zu-
stand mögl ich.
Das AG muß das Programm
ordnungsgemäß abarbeiten.
3.5
