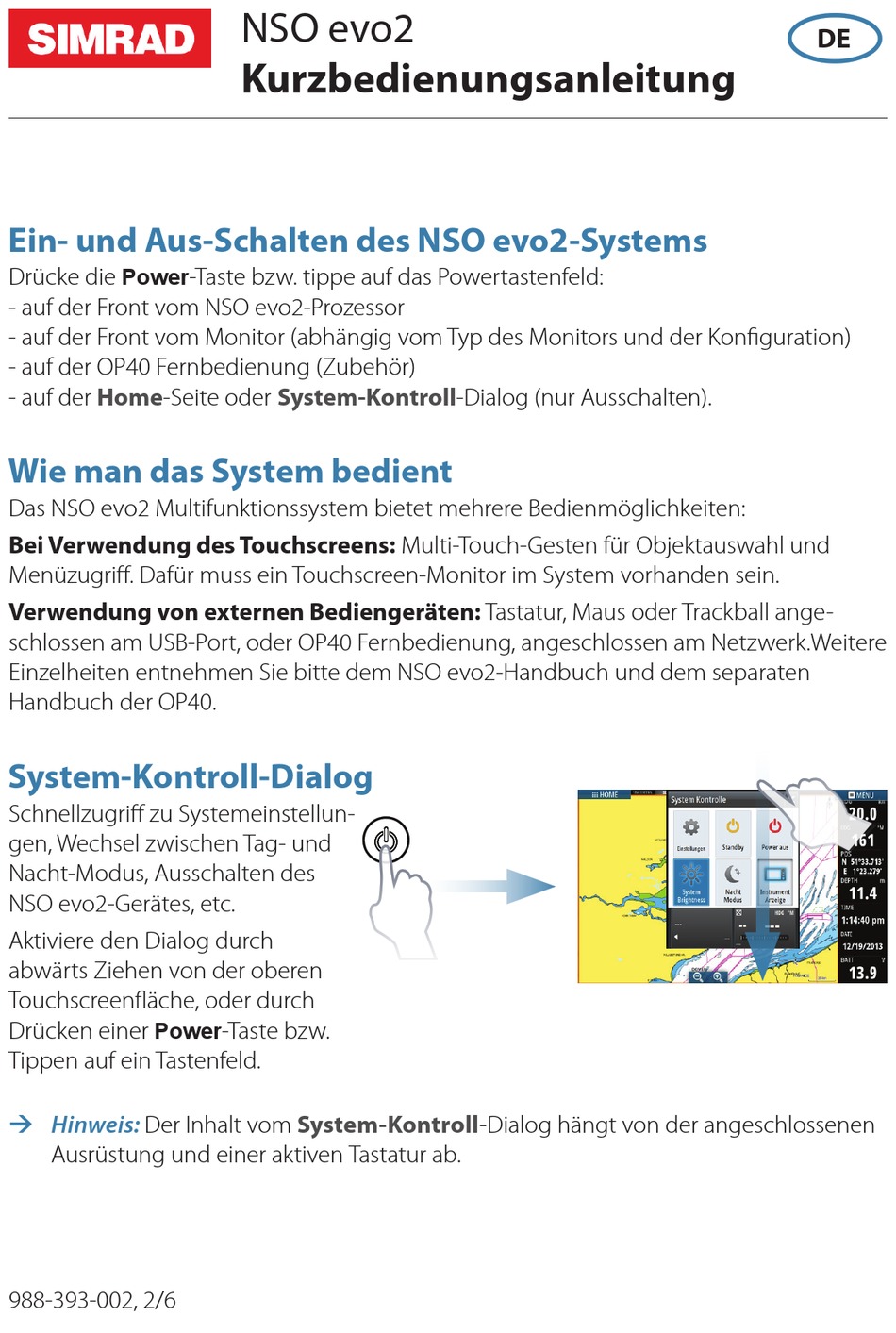

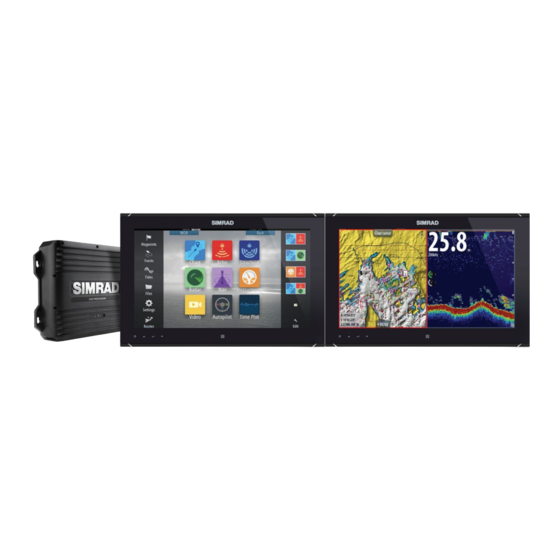

Seite 1 Menüzugriff. Dafür muss ein Touchscreen-Monitor im System vorhanden sein. Verwendung von externen Bediengeräten: Tastatur, Maus oder Trackball ange- schlossen am USB-Port, oder OP40 Fernbedienung, angeschlossen am Netzwerk.Weitere Einzelheiten entnehmen Sie bitte dem NSO evo2-Handbuch und dem separaten Handbuch der OP40. System-Kontroll-Dialog...
Seite 2: Die Home-Seite
Die Home-Seite Home Aktiviere die Home-Seite durch Tippen auf das der -Tastenfeld. Anwendungstastenfelder Werkzeuge Schaltfläche fürs Schließen Favoriten Mann über Bord- (MOB-) Tastenfeld Power-Schaltfläche Sie können den Hintergrund der Home-Seite Ihren Vorstellungen anpassen durch Hinzufügen Ihrer eigenen .png oder .jpg Datei. Positionierung einer MOB-Markierung Speichere eine Mann-Über-Bord- (MOB-) Markierung an der Schiffsposition durch Antip- pen des MOB-Tastenfeldes auf der Home-Seite.
Seite 3: Panelgröße Einstellen
Anwendungsseiten Aktiviere eine Anwendungsseite durch: • Auswahl und Antippen eines Anwendungstastenfeldes (Voll-Seiten-Panel), oder durch • Auswahl und Antippen eines Favoritentastenfeldes, oder durch • Drücken und Halten eines Anwendungstastenfeldes, um eine vordefinierte Split-Seite auszuwählen. Status-Panel Anwendungs- Panel Instrumenten- Leiste Panelgröße einstellen Sie können die Panelgrößen in einer Split-Seite anpassen.
Seite 4: Die Instrumentenleiste
Bearbeite eine existierende Favoritenseite oder konfiguriere eine neue Seite durch Ziehen von Panel-Symbolen in oder aus ein/em Vorschaubereich. Speichere die Änderungen durch Antippen der Speichern-Taste. Die Instrumentenleiste System-Kontroll- Wähle das Tastenfeld der Instrumentenleiste im Dialog, um diese Leiste einzublenden oder auszuschalten. Um den Inhalt der Instrumenten-Leiste zu bearbeiten: Instrument-Anzeige Tippe auf die...
Seite 5: Wegpunkte
Wegpunkte Speichern eines Wegpunktes an der Schiffsposition durch Verwendung der neuen Weg- punktoption im Menü. Speichern eines Wegpunktes an einer ausgewählten Position: Tippe an der gewünschten Position auf die Karte. Wähle die neue Wegpunkt-Option im Menü. Routen Um eine Route zu erstellen: Tippe auf die Karte, um den Cursor zu aktivieren.
Seite 6: Navigieren
Overlay Lege ein Radar-, Wetter- oder StructureScan-Overlay auf die Karte durch Auswahl dieser Option im Menü. Navigieren Um zur Cursor-Position zu Navigieren: Tippe auf die Karten, um den Cursor zu positionieren. Wähle im Menü die Goto-Cursor-Option aus. Navigiere nach einer vorgegebenen Route: •...
Seite 7 StructureScan • Wähle die Downscan- oder Sidescan-Ansicht vom Menü. • Zoome das Bild durch Antippen des Displays, um den Cursor zu positionieren. Dann tippe auf das Zoom-Tastenfeld (A). • Stelle den Kontrast manuell an der Gleitschiene ein, angezeigt durch Antippen des Kontrast-Symbols (B).
Seite 8 Anpassen des eingestellten Kompasskurses / Steuerkurses / Wind-Winkels Stelle den gesetzten Kompasskurs (Auto-Modus), stelle den Wind- winkel (Wind-Modus) und den Steuerkurs (No Drift-Modus) ein durch Antippen der Backbord - oder Steuerbord -Tastenfelder im Autopilot-Pop-Up. Weitere Details entnehmen Sie bitte der NSO evo2-Bedienungsanleitung...
Seite 9 NSO evo2 Bedienungs-Anleitung DEUTSCH simrad-yachting.com...
Seite 11: Haftungsausschluss
CE-Kennzeichnung im Rahmen der EMV-Richtlinie 2004/108/EG • Die Anforderungen für Geräte der Stufe 2 gemäß dem Funkkommunikationsstandard (elektromagnetische Kompatibilität) von 2008 Die entsprechende Konformitätserklärung ist im Abschnitt NSO evo2 auf der folgenden Website verfügbar: simrad-yachting.com Vorwort | NSO evo2 Operator Manual...
Seite 12: Informationen Zu Diesem Handbuch
Informationen zu diesem Handbuch Dieses Handbuch ist ein Referenzhandbuch für die Bedienung des NSO evo2. Es wird vorausgesetzt, dass jegliche Ausrüstung installiert und konfiguriert und das System betriebsbereit ist. Das Handbuch setzt voraus, dass der Benutzer Grundkenntnisse in Navigation, nautischer Terminologie und Praxis besitzt.
Seite 13 Software Dieses Handbuch wurde für NSO evo2, Softwareversion 2.0, geschrieben. Das Handbuch wird kontinuierlich aktualisiert und an neuere Softwareversionen angepasst. Sie können die aktuellste verfügbare Handbuchversion von der Website simrad- yachting.com herunterladen. Vorwort | NSO evo2 Operator Manual...
Seite 14: Inhaltsverzeichnis
Suchen von Objekten in Kartenfeldern 3D-Karten Karten-Overlay Insight-Kartenoptionen Insight-Anzeigeoptionen Spezielle Kartenoptionen für Navionics Navionics Kartenoptionen Navionics-Ansichtsoptionen Tiden und Strömungen von Jeppesen Karteneinstellungen 36 Wegpunkte, Routen und Tracks Wegpunkte Routen Tracks Dialogfelder für Wegpunkte, Routen und Tracks Contents | NSO evo2 Operator Manual...
Seite 15 Non-Follow up (NFU, Lenkhilfe) Follow-up-Steuerung (FU) AUTO-Modus (Auto-Kompass) NoDrift-Modus (Kein Strömungsversatz) NAV-Modus WIND-Modus "WIND Nav"-Modus Steuerung mit Wendemustern Verwenden des NSO evo2 in einem AP24/AP28-System Verwenden des Autopiloten in einem EVC-System Autopilot-Einstellungen 59 Radar Radarfeld Radar-Overlay Radarbetriebsmodi Radarbereich Verwenden des Cursors in einem Radarfeld...
Seite 16 Einrichten des Videofeldes FLIR-Kamerasteuerung. 100 Zeit-Plots 100 Bereich für die grafische Zeit-Darstellung 100 Auswählen von Daten 101 Alarme 101 Alarmsystem 101 Meldungstypen 101 Einzelalarme 101 Mehrere Alarme 102 Bestätigen von Meldungen 102 Dialogfeld "Alarme" Contents | NSO evo2 Operator Manual...
Seite 17 104 Finden 105 Simulation 105 Demo-Modus 105 Quelldateien für den Simulator 106 Weitere Simulationseinstellungen 107 Wartung 107 Vorbeugende Wartung 107 Prüfen der Anschlüsse 107 Aufzeichnen von NMEA 0183-Daten 107 Software-Upgrades 108 Sichern Ihrer Systemdaten Contents | NSO evo2 Operator Manual...
Seite 18: Einleitung
Monitore und auch die Stromversorgung gesteuert werden. Zum Lieferumfang des OP40-Gerätes gehört ein separates Handbuch. Sie können das NSO evo2 auch mit der Tastatur und der Maus bzw. einem Trackball steuern. Sind diese Geräte an die USB-Ports einer Prozessoreinheit angeschlossen, können sie zur Überwachung dieses Prozessors verwendet werden.
Seite 19: Touchscreen-Bedienung
Mit einer Streichbewegung führen Sie einen schnellen Bildlauf durch, zum Beispiel durch die Wegpunktliste. Tippen Sie auf den Bildschirm, um den Bildlauf abzubrechen. Durch Verschieben können Sie eine Karte oder ein Echolotbild im Feld positionieren. Einleitung | NSO evo2 Operator Manual...
Seite 20 Ctrl + B (Strg + B) VESSEL in der Mitte der Karte Wechseln zwischen Ctrl + D (Strg + D) Bedienfeldern auf Seiten mit mehreren Bedienfeldern Ctrl + G (Strg + G) Anzeigen des Menüs "Goto" GOTO Einleitung | NSO evo2 Operator Manual...
Seite 21: Funktion
Die Verwendung der rechten Taste hängt davon ab, ob der Cursor aktiv ist. • Bei aktivem Cursor: Drücken Sie die Taste, um Informationen über das Element an der Cursor-Position anzuzeigen. • Bei nicht aktivem Cursor: Drücken Sie die Taste, um das Bedienfeld-Menü ein- oder auszublenden. Einleitung | NSO evo2 Operator Manual...
Seite 22: Startseite
Klicken Sie hier, um an der aktuellen Schiffsposition eine Markierung für "Mann über Bord" (MOB) zu setzen. Einschalttaste Betätigen Sie diese Taste, um das Dialogfeld System Kontrolle aufzurufen. Um das System auszuschalten, halten Sie die Taste gedrückt. Einleitung | NSO evo2 Operator Manual...
Seite 23: Anwendungsseiten
Sie können bis zu vier Bedienfelder pro Seite anzeigen lassen. Seite mit 2 Bedienfeldern Seite mit 3 Bedienfeldern Seite mit 4 Bedienfeldern Die Größen der Bedienfelder auf einer geteilten Seite sind einstellbar. Ú Hinweis: Mercury-Funktionen, falls aktiviert, unterstützen keine geteilten Seiten. Einleitung | NSO evo2 Operator Manual...
Seite 24: Vorkonfigurierte Geteilte Seiten
Alle vorkonfigurierten Favoritenseiten können geändert und gelöscht werden. Sie können auch eigene Favoritenseiten erstellen. Insgesamt sind bis zu zwölf Favoritenseiten möglich. Integration von Drittanbietergeräten Sie können verschiedene Drittanbietergeräte mit dem NSO evo2 verbinden. Die Anwendungen werden in separaten Bedienfeldern dargestellt oder auch in die anderen Bedienfelder integriert.
Seite 25: Integration Von Bep Czone
Systemeinrichtung finden Sie im NSO evo2-Installationshandbuch. Betrieb des Systems über ein kabelloses Gerät Bei Akzeptanz der Fernsteuerung wird die aktive Seite auf dem drahtlosen Gerät angezeigt. Das Bild auf dem drahtlosen Gerät enthält Funktionstasten für den Betrieb des NSO evo2- Systems. Einleitung...
Seite 26: Grundlagen Zur Bedienung
Ist ein Monitor der MO-Serie als Strom-Master konfiguriert, können Sie das System durch Drücken der Einschalttaste am Monitor ausschalten. Weitere Informationen finden Sie im Monitorhandbuch und im NSO evo2-Installationshandbuch. Erstmaliges Einschalten Beim erstmaligen Einschalten der Einheit sowie nach einem Master-Reset führt das System eine automatische Start-Sequenz durch, die auch die Spracheinstellung und die automatische Datenquellen-Auswahl umfasst.
Seite 27: Verwenden Von Menüs Und Dialogfeldern
So aktivieren Sie ein Bedienfeld: • Mit dem Touchscreen: Tippen Sie auf das Bedienfeld. Mit der Tastatur: Drücken Sie die Tasten Ctrl + D (Strg + D). • Mit dem OP40-Gerät: Drücken Sie die WIN-Taste. • Grundlagen zur Bedienung | NSO evo2 Operator Manual...
Seite 28: Anzeigen Des Favoritenfeldes Als Pop-Up-Fenster Einer Seite
Dialogfeldes oder auf die Statusleiste, wenn kein Dialogfeld geöffnet ist. Informationen in Bezug auf OP40-Geräte und den Tastaturbetrieb finden Sie unter "Überblick über die Tastenbedienung" auf Seite 12. Informationen zum Anzeigen von Dateien finden Sie unter "Werkzeuge" auf Seite 103. Grundlagen zur Bedienung | NSO evo2 Operator Manual...
Seite 29: Anpassen Des Systems
Bestätigen Sie Änderungen durch Tippen auf eine Schaltfläche auf dem Bedienfeld, durch Drücken der "Häkchen"-Taste, durch Drücken des Drehknopfes bei einem OP40-Gerät oder durch Drücken der Eingabe-Taste auf der Tastatur. Die Änderungen werden auf der aktiven Favoritenseite oder geteilten Seite gespeichert. Anpassen des Systems | NSO evo2 Operator Manual...
Seite 30: Hinzufügen Neuer Favoritenseiten
Wählen Sie die Option "Editieren" aus, um ein Instrumentenfeld zu ändern. Wählen Sie dann das zu ändernde Feld aus. Speichern Sie Ihre Änderungen durch Auswahl der Menü-Option zum Beenden der Bearbeitung. Anpassen des Systems | NSO evo2 Operator Manual...
Seite 31: Bridge Control (Brückensteuerung)
Ihrer Brücke, Ihren Anzeigen oder Ihrer Steuerung gezeigt werden. Benennen Sie die Brücke bei Bedarf um. Speichern Sie die Konfiguration. Die Schaltfläche BridgeControl (Brückensteuerung) wird auf der Startseite aller Displays, die für eine Brücke konfiguriert wurden, angezeigt. Anpassen des Systems | NSO evo2 Operator Manual...
Seite 32: Konfigurieren Von Voreingestellten Seiten Für Brücken-Displays
Zum Anzeigen einer Übersicht der verfügbaren Brückenvoreinstellungen wählen Sie die Schaltfläche Bridge Control (Brückensteuerung) auf der Startseite aus. Wenn Sie eine der voreingestellten Konfigurationen wählen, wechseln alle Geräte für diese Brücke auf die voreingestellten Seiten. Anpassen des Systems | NSO evo2 Operator Manual...
Seite 33: Karten
Distanz-Ringe Track Kartenbereich Wird nur angezeigt, wenn Distanz-Ring-Intervall Distanz-Ringe eingestellt sind. * Optionale Karten-Objekte Ú Hinweis: Sie können die optionalen Bilder einzeln ein- oder ausstellen. Weitere Informationen finden Sie unter "Karteneinstellungen" auf Seite 34. Karten | NSO evo2 Operator Manual...
Seite 34: Karten-Daten
So bewegen Sie die Karte in jede beliebige Richtung: • Mit dem Touchscreen: Wischen Sie mit dem Finger über den Bildschirm. • Mit der Tastatur: Bewegen Sie den Cursor mithilfe der Pfeiltasten zum Rand des Kartenfeldes in die gewünschte Richtung. Karten | NSO evo2 Operator Manual...
Seite 35: Positionieren Des Schiffes Im Kartenfeld
Kartenobjekts, um alle verfügbaren Informationen zu diesem Element anzuzeigen. Sie können das Dialogfeld mit ausführlichen Informationen auch über das Menü aufrufen. Ú Hinweis: Pop-up-Informationen müssen in den Karteneinstellungen aktiviert sein, damit grundlegende Informationen zum Element angezeigt werden. Karten | NSO evo2 Operator Manual...
Seite 36: Verwenden Des Cursors Im Kartenfeld
Positionieren Sie den Cursor an der Stelle, deren Entfernung zum Schiff Sie berechnen möchten. Starten Sie die Messfunktion im Menü. - Die Mess-Symbole werden auf einer vom Schiffsmittelpunkt zur Cursorposition gezogenen Linie angezeigt, und die Entfernung wird im darunter angezeigten Cursor- Informationsfenster angegeben. Karten | NSO evo2 Operator Manual...
Seite 37: Suchen Von Objekten In Kartenfeldern
Siehe "Positionieren des Schiffes im Kartenfeld" auf Seite 27. Zoomen von 3D-Karten Vergrößern und verkleinern Sie eine 3D-Karte mit den Zoom-Symbolen im Bedienfeld oder folgendermaßen: OP40: mit den Tasten IN und OUT • Tastatur: mit den Tasten + und - • Karten | NSO evo2 Operator Manual...
Seite 38: Karten-Overlay
Hervorhebung von Land und Wasser Grafische Einstellungen sind nur im 3D-Modus verfügbar. Die Hervorhebungsoption ist ein Multiplikator, der auf aufgezeichnete Landerhebungen und Wassertiefen angewendet wird, um diese höher bzw. tiefer erscheinen zu lassen. Karten | NSO evo2 Operator Manual...
Seite 39: Spezielle Kartenoptionen Für Navionics
Hiermit wird die Identifizierung von Fels und Gestein unterhalb der angegebenen Tiefe auf der Karte ausgeblendet. Dadurch kann die Übersichtlichkeit von Karten in Gegenden verbessert werden, in denen sich weit unterhalb des Tiefgangs Ihres Schiffes viel Gestein befindet. Karten | NSO evo2 Operator Manual...
Seite 40: Navionics-Ansichtsoptionen
Alle numerischen Werte werden in den relevanten, durch den Benutzer festgelegten Systemeinheiten (Maßeinheiten) angezeigt. Easy View Vergrößerungsfunktion zum Vergrößern von Objekten und Text auf den Karten. Ú Hinweis: Auf der Karte wird nicht angezeigt, dass diese Funktion aktiv ist. Karten | NSO evo2 Operator Manual...
Seite 41: Tiefen Hervorhebender Bereich
Dadurch werden Flachwasserbereiche hervorgehoben. Dies gestattet Ihnen die Markierung von Bereichen mit einer Wassertiefe zwischen 0 und der ausgewählten Tiefe (bis zu 10 Meter). Kein Flachwasser hervorgehoben Hervorhebung von Flachwasser: 0 m bis 3 m Karten | NSO evo2 Operator Manual...
Seite 42: Tiden Und Strömungen Von Jeppesen
Autorouting und Easy Routing erfordern die Eingabe des Tiefgangs, der Breite und der Höhe des Bootes. Distanzringe Die Distanzringe können verwendet werden, um die Distanz zwischen Ihrem Schiff und anderen Kartenobjekten anzuzeigen. Die Bereichsskala wird vom System automatisch an den Kartenmaßstab angepasst. Karten | NSO evo2 Operator Manual...
Seite 43 Legt fest, ob grundlegende Informationen für Kartenobjekte angezeigt werden, wenn Sie ein Objekt auswählen. Gitter-Linien Schaltet die Anzeige von Längen- und Breitengraden auf der Karte ein oder aus. Wegpunkte, Routen und Tracks Schaltet die Anzeige dieser Elemente in den Kartenansichten ein oder aus. Karten | NSO evo2 Operator Manual...
Seite 44: Wegpunkte, Routen Und Tracks
Eine Route besteht aus mehreren Routenpunkten, die in der Reihenfolge Ihrer geplanten Navigation erfasst wurden. Wenn Sie eine Route im Kartenfeld auswählen, wird sie in Grün zusammen mit dem Routennamen angezeigt. Wegpunkte, Routen und Tracks | NSO evo2 Operator Manual...
Seite 45 Die NSO evo2 Softwareversion 2.0 bietet Unterstützung für Autorouting von Navionics und Easy Routing von Jeppesen. Bei diesen Funktionen werden automatisch Routenpunkte zwischen dem ersten und dem letzten Routenpunkt einer Route oder zwischen ausgewählten Routenpunkten in einer komplexen Route vorgeschlagen. Sie können diese Funktionen beim Erstellen neuer Routen sowie zum Bearbeiten gespeicherter Routen verwenden.
Seite 46: Beispiele Für Autorouting Und Easy Routing
Die Option Komplette Route wird verwendet, wenn der erste und der letzte Routenpunkt • ausgewählt sind. Erster und letzter Routenpunkt Automatisches Routing-Ergebnis Die Option Auswahl wird verwendet, um einen Teil der Route im Autorouting-Modus zu • navigieren. Zwei Routenpunkte ausgewählt Automatisches Routing-Ergebnis Wegpunkte, Routen und Tracks | NSO evo2 Operator Manual...
Seite 47: Erstellen Von Routen Anhand Vorhandener Wegpunkte
Sie können dem Dialog Route Editieren Routenpunkte hinzufügen oder entfernen. Zum Öffnen dieses Dialogfelds wählen Sie das aktive Pop-up-Fenster einer Route aus oder verwenden das Menü. Der Dialog kann auch mit dem Werkzeug Routen über die Startseite aufgerufen werden. Wegpunkte, Routen und Tracks | NSO evo2 Operator Manual...
Seite 48: Tracks
Entfernungseinstellungen gesetzt werden, oder Sie können jedes Mal automatisch einen Wegpunkt setzen lassen, wenn ein Kurswechsel registriert wird. Ú Hinweis: Die Option "Tracks" muss außerdem in den Karten-Einstellungen aktiviert werden, damit sie angezeigt wird. Wegpunkte, Routen und Tracks | NSO evo2 Operator Manual...
Seite 49: Dialogfelder Für Wegpunkte, Routen Und Tracks
In den Dialogfeldern für Wegpunkte, Routen und Tracks können Sie auf erweiterte Bearbeitungsfunktionen und Einstellungen für diese Elemente zugreifen. Die Dialogfelder werden mit dem Bedienfeld Werkzeuge auf der Seite Startseite aufgerufen. Wegpunkte, Routen und Tracks | NSO evo2 Operator Manual...
Seite 50: Navigation
Schiffssymbol Zeigt Entfernung und Peilung relativ zum geplanten Kurs. Wenn der XTE (Cross Track-Fehler) den festgelegten XTE-Grenzwert überschreitet, wird dies durch einen roten Pfeil mit Entfernung zur Tracklinie angezeigt. Siehe "XTE-Limit" auf Seite 45 Navigation | NSO evo2 Operator Manual...
Seite 51: Navigieren Zur Cursor-Position
Sie können zu jeder Cursor-Position in Karten-, Radar- oder Echolot-Bedienfeldern navigieren. Positionieren Sie den Cursor am ausgewählten Bestimmungsort im Bedienfeld, und wählen Sie dann im Menü die Option "Go to Cursor" (Zur Cursorposition wechseln) aus. Navigation | NSO evo2 Operator Manual...
Seite 52: Routennavigation
Autopiloten in den Navigationsmodus zu setzen. Wenn Sie den Autopiloten nicht aktivieren, können Sie ihn zu einem späteren Zeitpunkt immer noch über das Autopilot-Menü in den Navigationsmodus setzen. Weitere Informationen zur Autopilot-Funktion finden Sie unter "Autopilot" auf Seite 47. Navigation | NSO evo2 Operator Manual...
Seite 53: Navigationseinstellungen
Wenn das Schiff diesen Grenzwert überschreitet, wird ein Alarm ausgelöst. Alarm bei Ankunft Wenn der Alarm bei Ankunft aktiviert ist, wird ein Alarm ausgelöst, wenn das Schiff den Wegpunkt erreicht oder sich im angegebenen Zielradius befindet. Navigation | NSO evo2 Operator Manual...
Seite 54: Magnetische Abweichung
Nordpol um. Wählen Sie den manuellen Modus, wenn Sie die magnetische Abweichung an Ihrem Standort eingeben müssen. Datum Die meisten Papierkarten werden im Format WGS84 erstellt, das auch vom NSO evo2 verwendet wird. Wenn Ihre Papierkarten ein anderes Format haben, können Sie die Datumseinstellungen an Ihre Papierkarten anpassen.
Seite 55: Autopilot
STBY-Modus versetzen. Ú Hinweis: Wenn das NSO evo2 über den SG05 an ein EVC-System angeschlossen ist, können Sie unabhängig vom Autopilot-Modus zur manuellen Steuerung wechseln. Weitere Informationen finden Sie unter "Verwenden des Autopiloten in einem EVC-System" auf Seite 56.
Seite 56: Anzeige Des Autopilot-Modus In Der Statusleiste
Auswahl des Wendemusters Autopilot-Ausschnitt in der Instrumentenleiste Sie können auswählen, wie der Autopilot-Ausschnitt in der Instrumentenleiste angezeigt wird. Wenn das Autopilot-Pop-up-Fenster deaktiviert ist, können Sie es durch Auswählen dieses Abschnitts in der Instrumentenleiste aktivieren. Autopilot | NSO evo2 Operator Manual...
Seite 57: Das Autopilot-Feld
Bricht die Wende ab und verwendet die aktuelle Kurserfassung Kompassmessung als festgelegten Kurs. Bewegt das Schiff automatisch in vorab definierten Wendemuster Steuerungsmustern für Wenden. Nur verfügbar, wenn der Bootstyp "Segeln" eingestellt ist. Wenden Wenden mit festem Winkel. Autopilot | NSO evo2 Operator Manual...
Seite 58: Standby-Modus
Im AUTO-Modus gibt der Autopilot die erforderlichen Ruderbefehle aus, um das Schiff automatisch auf einem festgelegten Kurs zu halten. • Den AUTO-Modus wählen Sie im Autopilot-Pop-up-Fenster aus. Wenn der Modus aktiviert ist, wählt der Autopilot den aktuellen Kurs als zu steuernden Kurs aus. Autopilot | NSO evo2 Operator Manual...
Seite 59: Kurserfassung
Wenn Sie innerhalb von 60 Sekunden in den Modus "NoDrift" zurückkehren, können Sie der zuvor eingestellten Peillinie weiter folgen. Wenn Sie keine Eingabe vornehmen, wird das Dialogfeld geschlossen, und der Autopilot wechselt mit dem aktuellen Kurs als eingestellte Peillinie in den NoDrift-Modus. Autopilot | NSO evo2 Operator Manual...
Seite 60: Nav-Modus
Positionsinformationen wird der zu steuernde Kurs verändert, das Boot auf der Kurslinie gehalten und der Zielwegpunkt angesteuert. Ú Hinweis: Um eine zufriedenstellende Navigationssteuerung zu erzielen, muss im NSO evo2 eine gültige Positionseingabe vorgenommen werden. Die automatische Steuerung muss vor Nutzung des NAV-Modus ausreichend getestet und bestimmt werden.
Seite 61: Wind-Modus
Seite des Bugs. Sie können das Wenden unterbrechen, solange das Dialogfeld "Wende" geöffnet ist, indem Sie die entgegengesetzte Richtung der Wende auswählen. Wurde die Wende unterbrochen, nimmt das Boot den zuvor eingestellten Kurs wieder auf. Autopilot | NSO evo2 Operator Manual...
Seite 62: 54 "Wind Nav"-Modus
Alle Steuerungsoptionen für Wenden, mit Ausnahme der Kreiswende, bieten Einstellungen, die Sie vor oder während einer Wende anpassen können. 180°-Wende Bei einer 180°-Wende wird der vorgegebene Steuerkurs um 180° in die entgegengesetzte Richtung geändert. Autopilot | NSO evo2 Operator Manual...
Seite 63: Spiral-Drehung
Begrenzung und kann während der Wende nicht verändert werden. Ú Hinweis: Informationen zu den Einstellungen für die Drehgeschwindigkeits-Begrenzung finden Sie im gesonderten Installationshandbuch für das NSO evo2. Kreiswende Bei einer Kreiswende dreht sich das Boot im Kreis. Sie können die Drehrate vor oder während der Wende einstellen. Wenn Sie die Drehrate erhöhen, dreht sich das Boot in einem engeren Radius.
Seite 64: Verwenden Des Nso Evo2 In Einem Ap24/Ap28-System
Kommando innehat. Verwenden des Autopiloten in einem EVC-System Bei Anschluss vom NSO evo2 über den SG05 an ein EVC-System können Sie unabhängig vom Autopilot-Modus zur manuellen Steuerung wechseln. Die Modus-Anzeige im Pop-up-Fenster des Autopiloten wird durch einen Strich ersetzt, der den Wechsel zum EVC anzeigt.
Seite 65: Autopilot-Einstellungen
Ú Hinweis: Die Sperrfunktion ist nicht auf Displays mit AP Kontrolle verfügbar. Wenn das NSO evo2 Teil eines AP24/AP28-Systems ist, kann die AP Kontrolle für alle anderen Bedieneinheiten des Autopiloten über die AP24/AP28-Bedieneinheit gesperrt werden. Seegangsfilter Mit dem Seegangsfilter wird die Ruderaktivität und die Autopilot-Empfindlichkeit bei unruhiger See reduziert.
Seite 66: Rückmeldung
Sie können bei Bedarf Parameter anpassen. Weitere Informationen finden Sie im separaten NSO evo2-Installationshandbuch. Installation Wird für die Installation des Autopiloten und die Inbetriebnahme verwendet. Weitere Informationen finden Sie im separaten Installationshandbuch für NSO evo2. Autopilot | NSO evo2 Operator Manual...
Seite 67: Radar
Sie können das Radarbild in die Karte einblenden (Overlay). Das Radarbild ist einfacher zu interpretieren, wenn Sie die Radarziele mit den kartographierten Objekten in Einklang bringen. Wenn Sie die Option Radar-Overlay ausgewählt haben, stehen Ihnen auch im Menü des Kartenfeldes die Grundfunktionen zur Radarbedienung zur Verfügung. Radar | NSO evo2 Operator Manual...
Seite 68: Radarbetriebsmodi
Radarbetriebsmodi Die Radarbetriebsmodi werden durch das NSO evo2 gesteuert. Folgende Modi stehen zur Verfügung: Der Radarscanner ist ausgeschaltet. Standby Der Radarscanner ist eingeschaltet, aber das Radar übermittelt keine Signale. Senden Der Scanner ist eingeschaltet und sendet. Erkannte Ziele werden im PPI (Position Plan Indicator, Positionsanzeige) des Radars angezeigt.
Seite 69: Erweiterte Radar-Optionen
Die Ziel-Vergrößerung setzt die Standard-Radarimpulslänge außer Kraft und bietet mit einer größeren Impulslänge größere Ziel-Reflektionen. Schnell-Scan-Modus (nur Broadband Radar™). Erhöht die Geschwindigkeit des Radarscanners, wenn der Bereich auf maximal 2 sm eingestellt ist. Mit dieser Option werden Zielbewegungen innerhalb des Bereiches schneller aktualisiert angezeigt. Radar | NSO evo2 Operator Manual...
Seite 70: Optionen Der Radaranzeige
Radarfeld ziehen und auswählen, wie sich Ihr Schiffssymbol im Radarbild bewegen soll. Die Radarbewegung wird in der linken oberen Ecke des Radarfelds als TM (True Motion) oder RM (Relative Motion) angezeigt. Die Radarposition kann nur geändert werden, wenn das Radar Signale sendet. Radar | NSO evo2 Operator Manual...
Seite 71: Ebl/Vrm-Marker
Wählen Sie im Menü die Option "Speichern" aus, um Ihre Einstellungen zu sichern. Platzieren von EBL/VRM-Markern mithilfe des Cursors Positionieren Sie den Cursor im Radarbild. Aktivieren Sie das Menü. Wählen Sie einen der EBL/VRM-Marker aus. - Die EBL-Linie und der VRM-Kreis werden entsprechend der Cursor-Position positioniert. Radar | NSO evo2 Operator Manual...
Seite 72: Festlegen Einer Guard Zone Um Ihr Schiff
Sie können Alarme definieren, die Sie informieren, wenn ein Ziel zu nahe kommt. "Radareinstellungen" auf Seite 66 MARPA-Tracking ist ein wichtiges Hilfsmittel, um Kollisionen zu vermeiden. Ú Hinweis: Für MARPA sind Kursdaten für das Radar und das NSO evo2 erforderlich. MARPA-Zielsymbole Das System verwendet die nachfolgend aufgeführten Zielsymbole. Symbol Beschreibung MARPA-Ziel wird empfangen.
Seite 73: Verfolgen Von Marpa-Zielen
GPS-Position und an den Radarserver angeschlossenen Kurssensor). Aufzeichnen von Radardaten Sie können Radardaten aufzeichnen und die Datei im NSO evo2 selbst oder auf einer SD- Karte speichern, die Sie in den Kartenleser des Gerätes gesteckt haben. In einer aufgezeichneten Radardatei können Ereignisse oder Betriebsfehler dokumentiert werden.
Seite 74: Radareinstellungen
"Gefährliches Fahrzeug" festgelegt. Siehe "Definition gefährlicher Schiffe" auf Seite 86. Es wird ein Alarm ausgelöst, wenn ein Schiff in Ihre Sicherheitszone fährt. Installation Für die Radarinstallation wird die Option verwendet, die im separaten Installationshandbuch zum NSO evo2 beschrieben ist. Radar | NSO evo2 Operator Manual...
Seite 75: Echolot
Die Echolotfunktion ermöglicht die Anzeige des Wassers und des Grundes unter Ihrem Schiff, sodass Sie Fische entdecken und die Struktur des Meeresgrundes untersuchen können. Die gleichzeitige Verwendung von StructureScan und CHIRP ist bei NSO evo2-Geräten mit integrierter Echolotfunktion nicht möglich. Sollten Sie einen gleichzeitigen Betrieb wünschen, muss ein externes Modul wie SonarHub, BSM-3 oder ein anderes kompatibles...
Seite 76: Verkleinern Oder Vergrößern Eines Echolotbildes
Starten Sie die Messfunktion im Menü. Positionieren Sie den Cursor auf den zweiten Messpunkt. - Es wird eine Linie zwischen den Messpunkten gezogen, und die Distanz wird im Informationsfenster angegeben. Wählen Sie bei Bedarf weitere neue Messpunkte aus. Echolot | NSO evo2 Operator Manual...
Seite 77: Speichern Von Wegpunkten
Der Echolotbereich kann als Einzel- oder geteilte Anzeige mit verschiedenen Bildern auf der linken und rechten Seite eingerichtet werden. Echofrequenz Das NSO evo2 unterstützt verschiedene Schwingerfrequenzen. Welche Frequenzen verfügbar sind, hängt vom Sonarmodul sowie vom verbundenen Schwingermodell ab. Sie können zwei verfügbare Frequenzen gleichzeitig anzeigen, indem Sie ein duales Echolot einrichten.
Seite 78: Erweiterte Echolotoptionen
Bildschirm. Das eventuell aufgrund einer zu hohen Ping-Geschwindigkeit auftretende Echo kann jedoch zu Anzeigestörungen führen. Aufzeichnen von Echolotdaten Sie können Echolot- und StructureScan-Daten aufzeichnen und die Datei im Gerät NSO evo2 selbst oder auf einer SD-Karte speichern, die Sie in den Kartenleser des Gerätes gesteckt haben.
Seite 79: Anzeigen Der Aufgezeichneten Sonardaten
Der Skalierungsfaktor für das Bild auf der linken Seite des Feldes wird eingestellt, wie im Abschnitt zur Zoom-Option erläutert. Paletten Sie können zwischen verschiedenen Paletten für die Anzeige wählen, die für eine Vielzahl von Fischfangbedingungen optimiert sind. Echolot | NSO evo2 Operator Manual...
Seite 80: Echoloteinstellungen
Es handelt sich nicht bei allen Fischsymbolen tatsächlich um Fische. Echoloteinstellungen Echolotquelle Wenn Sie mehr als ein Echolot in Ihrem Netzwerk haben, können Sie wählen, welches Gerät die bevorzugte Quelle für das NSO evo2 sein soll. Echolot | NSO evo2 Operator Manual...
Seite 81 Netzwerk-Echolot Sie können das Echolot, das mit diesem NSO evo2 verbunden ist, gemeinsam im Netzwerk verwenden. Weitere Informationen zum Einrichten von Echoloten entnehmen Sie dem gesonderten Installationshandbuch für das NSO evo2. DownScan-Overlay Wenn ein StructureScan-Gerät an Ihr System angeschlossen ist, können Sie über das reguläre Echolotbild DownScan-Bilder legen.
Seite 82: Structurescan
Tastaturbedienung: mit den Tasten +/- • • OP40-Funktion: durch Drehen des Drehknopfes, wenn der Cursor nicht aktiv ist, oder mithilfe der Tasten IN/OUT. Das Zoomniveau wird auf der oberen linken Seite des Feldes angezeigt. StructureScan™ | NSO evo2 Operator Manual...
Seite 83: Verwenden Des Cursors Im Structurescan™-Feld
(DownScan) oder am unteren Bildschirmrand (SideScan) angezeigt. Sie können das Bild verschieben, indem Sie es nach oben/unten (SideScan) oder links/rechts (DownScan) ziehen. Setzen Sie den regulären StructureScan-Bildlauf fort, indem Sie auf Clear Cursor (Cursor löschen) drücken. StructureScan™ | NSO evo2 Operator Manual...
Seite 84: Einrichten Des Structurescan-Bildes
Objekt kompensiert, sodass Echos von gleich großen Objekten im Echolotbild auch in derselben Größe angezeigt werden. Vertauschen des Strukturbildes nach links oder rechts Bei Bedarf können Sie die rechten/linken SideScan-Bilder vertauschen, damit sie der jeweiligen Seite Ihres Schiffes entsprechen. StructureScan™ | NSO evo2 Operator Manual...
Seite 85 Zu dem Bild können Distanz-Linien hinzugefügt werden, um die Tiefe (DownScan) und die Entfernung (SideScan) einfacher einzuschätzen. Aufzeichnen von StructureScan-Daten Sie können StructureScan-Daten aufzeichnen und die Datei intern im NSO evo2 oder auf einer SD Card wie unter "Aufzeichnen von Echolotdaten" auf Seite 70 beschrieben speichern. StructureScan™...
Seite 86: Structuremap
Wenn die Option für Live-Daten ausgewählt ist, wird der SideScan-Bildverlauf als Trail hinter dem Symbol des Bootes angezeigt. Die Länge des Trails ist vom verfügbaren Speicher des Gerätes sowie von den Bereichseinstellungen abhängig. Mit zunehmend belegtem StructureMap | NSO evo2 Operator Manual...
Seite 87: Structuremap-Tipps
Zur Optimierung des Speicherplatzes sollten Sie die StructureScan-Dateien (*.sl2) nach der Konvertierung entfernen. Verwenden von StructureMap mit geografischen Karten In StructureMap können Sie die Kartenfunktionalität in vollem Umfang beibehalten. Darüber hinaus kann StructureMap mit integrierter Kartografie sowie mit hydrografischen Karten StructureMap | NSO evo2 Operator Manual...
Seite 88: Struktur-Optionen
Filtert Signalstörungen heraus, und reduziert die Störungen auf dem Bildschirm. Live-Historie Löscht die vorhandenen Live-Modus-Historienpfade vom Bildschirm und löschen zeigt nur noch die aktuellsten Daten an. Echo-Daten Zeichnet StructureScan-Daten auf. aufzeichnen Quelle Dient zur Auswahl der StructureMap-Quelle. StructureMap | NSO evo2 Operator Manual...
Seite 89: Ais
Wenn ein AIS-fähiger NAIS400, ein AI50 oder ein NMEA 2000 VHF mit dem NSO evo2 verbunden ist, können alle von diesen Geräten erkannten Ziele angezeigt und verfolgt werden. Sie können außerdem Meldungen und Positionen von Schiffen sehen, die innerhalb der Reichweite DSC-Übertragungen vornehmen.
Seite 90: Anzeigen Von Informationen Zu Ais-Zielen
Fenster oder im Menü auswählen, wenn das Ziel ausgewählt ist. AIS-Informationen in Radarfeldern Die Radardatenleiste enthält Informationen über bis zu 3 AIS-Ziele. Die Ziele werden mit dem nächsten Ziel an erster Stelle nacheinander aufgeführt. Der Zielstatus wird durch eine Farbmarkierung angezeigt. | NSO evo2 Operator Manual...
Seite 91: Rufen Eines Ais-Schiffes
Rufen eines AIS-Schiffes Wenn das System über ein UKW-Funkgerät mit DSC (Digital Select Calling) für Rufe per NMEA2000 verfügt, können Sie mit dem NSO evo2 einen DSC-Ruf an andere Schiffe initiieren. Die Rufoption ist im Dialogfeld AIS Schiffsdaten sowie im Dialogfeld Schiffsstatus verfügbar, die im Bedienfeld Werkzeuge aktiviert werden.
Seite 92: Schiffsalarme
CPA- und TCPA-Zone legen fest, wann ein Schiff gefährlich ist. Dabei spielt es keine Rolle, ob der Alarm aktiviert/deaktiviert wurde. Vessel message Legt fest, ob ein Alarm ausgelöst werden soll, wenn eine Meldung (Schiffsmeldung) von einem AIS-Ziel empfangen wird. | NSO evo2 Operator Manual...
Seite 93: Schiffseinstellungen
Verlängerungslinien angezeigt. Die Kursinformationen für Ihr Schiff werden vom aktiven Kurssensor gelesen, und die COG- Informationen werden vom aktiven GPS empfangen. Für andere Schiffe sind die COG-Daten in der Meldung enthalten, die vom AIS-System empfangen wird. | NSO evo2 Operator Manual...
Seite 94: Geschwindigkeit Und Kurs
Um die Bewegung wie unten dargestellt anzuzeigen, werden für die Verlängerungslinien unterschiedliche Linienarten verwendet. AIS-Schiffe mit absoluter Bewegung AIS-Schiffe mit relativer Bewegung AIS-Symbolorientierung Bestimmt die Orientierung des AIS-Symboles basierend auf der Fahrtrichtung oder den COG- Informationen. | NSO evo2 Operator Manual...
Seite 95: Instrumentenfelder
Wählen Sie das zu bearbeitende Messinstrument aus. Das ausgewählte Instrument wird mit einem blauen Hintergrund angezeigt. Wählen Sie die anzuzeigenden Informationen und Grenzen aus, und ändern Sie dann die Quelle für die Informationen. Speichern Sie Ihre Änderungen durch Auswählen der Option "Speichern" im Menü. Instrumentenfelder| NSO evo2 Operator Manual...
Seite 96: Audio
Karibische See ab. Die empfangenen Sirius™-Audio-Angebote hängen von Ihrem Abonnement ab. Weitere Informationen finden Sie unter www.sirius.com. Bevor Sie Ihre Audio-Anlage verwenden können, müssen Sie sie gemäß dem mitgelieferten NSO evo2-Installationshandbuch und den Dokumentationen im Lieferumfang des Audio- Gerätes anschließen. Aktivieren von Audio Ein mit dem NMEA2000-Netzwerk verbundenes kompatibles Audio-Gerät sollte automatisch...
Seite 97: Das Audiofeld
Frequenz Vor- oder vorherigen/ Einstellen eines Senders durch Zurückspulen nächsten Titels Gedrückthalten Auswahl des vorherigen/nächsten Nicht verfügbar Nicht verfügbar Favoritenkanals Nicht verfügbar Nicht verfügbar Start Nicht verfügbar Nicht verfügbar Unterbrechen der Wiedergabe Anzeigen des Lautstärkereglers Audio| NSO evo2 Operator Manual...
Seite 98: Einrichten Des Audiosystems
Lautsprecher Lautsprecherzonen Das NSO evo2 kann für die Steuerung verschiedener Audiozonen eingerichtet werden. Die Anzahl der Zonen hängt von dem Audioserver ab, mit dem Ihr System verbunden ist. Sie können die Balance, die Lautstärke und die maximale Lautstärke für jede einzelne Zone separat einstellen.
Seite 99: Bedienen Des Audiosystems
Sie können ausgewählte Sirius-Kanäle sperren, sodass sie erst abgespielt werden können, wenn ein Entsperrcode eingegeben wurde. Wenn die Sperrfunktion aktiviert wurde, muss ein vierstelliger Code eingegeben werden, bevor ein Kanal gesperrt werden kann. Derselbe Code muss auch zum Entsperren eines gesperrten Kanals eingegeben werden. Audio| NSO evo2 Operator Manual...
Seite 100: Wetter
Wetter Im NSO evo2 ist eine Wetterfunktion integriert, mit der der Benutzer auf der Karte eingeblendete Vorhersagedaten anzeigen kann. Dies ermöglicht ein genaueres Verständnis der wahrscheinlich auftretenden Wetterbedingungen. Das System unterstützt Wetterdaten im GRIB-Format, die von verschiedenen Wetterdiensten heruntergeladen werden können. Außerdem werden Wetterdaten vom SIRIUS Marine Weather Service unterstützt, der jedoch nur in Nordamerika zur Verfügung steht.
Seite 101: Importieren Von Grib-Daten
Die Datei kann von jeder Stelle aus importiert werden, die im Dateimanager angezeigt wird. Ú Hinweis: Von einer SD Card importierte GRIB-Daten werden nicht im NSO evo2 gespeichert. Die Daten gehen verloren, sobald neue GRIB-Daten importiert werden. Wählen Sie die GRIB-Datei aus, um die Daten zu importieren.
Seite 102: Animieren Der Grib-Wettervorhersage
Wenn das Wettermodul an das System angeschlossen ist, haben Sie Zugriff auf das Statusfeld des Sirius™. Das Statusfeld zeigt die Signalstärke als 1/3 (schwach), 2/3 (gut) oder 3/3 (bevorzugt) an. Dort werden auch der Antennenstatus, das Service Level und die elektronische Seriennummer des Wettermoduls angezeigt. Wetter| NSO evo2 Operator Manual...
Seite 103 Wenn die Farbcodierung ausgewählt wurde, wird die SST-Farbleiste auf der linken Seite des Displays angezeigt. Sie geben vor, wie die Farbcodierung für die Temperaturerkennung der Wasseroberfläche verwendet werden soll. Siehe "Anpassen der Farbcodierungen" auf Seite 97. Wetter| NSO evo2 Operator Manual...
Seite 104: Tropische Meldungen
Wählen Sie die markierte Zone aus, und bestätigen Sie Ihre Auswahl über das Menü. Tropische Meldungen Sie können tropische Meldungen lesen, einschließlich Informationen zu den tropischen Wetterbedingungen. Diese Meldungen sind für den gesamten Atlantik und für den Ostpazifik verfügbar. Wetter| NSO evo2 Operator Manual...
Seite 105: Anpassen Der Farbcodierungen
Mindestwert haben keine Farbcodierung. Animieren der Sirius™-Wettergrafiken Das NSO evo2 zeichnet die Wetterinformationen auf, die Sie aktiviert haben. Aufgrund dieser Daten können Sie eine animierte Grafik von Wetterbedingungen in der Vergangenheit und in der Zukunft erstellen. Der Umfang der verfügbaren Informationen im System ist abhängig von der Zahl der Wetteraktivitäten –...
Seite 106: Video
Sie können die Steuerung der Kamera über jedes mit dem Ethernet-Netzwerk verbundene NSO evo2-Gerät übernehmen. Herstellen der Verbindung mit der FLIR-Videokamera Wenn ein Videofeld aktiviert ist, erkennt das NSO evo2 automatisch eine im Netzwerk verfügbare FLIR-Kamera. Ú Hinweis: Ist ein DHCP-Server Teil des Ethernet-Netzwerkes, muss die FLIR-Kamera konfiguriert und mit einer statischen IP-Adresse eingerichtet werden, ehe die Verbindung hergestellt werden kann.
Seite 107: Vergrößern Des Flir-Videobildes
Beispiel: Statt "Weiß = heiß" und "Schwarz = kalt" gilt dann "Schwarz = heiß" und "Weiß = kalt". Ausgangsposition der FLIR-Kamera Sie können die aktuelle eingestellte Schwenk- und Neigungsposition der Kamera als Ausgangsposition festlegen. Sie können so später schnell zu dieser Kameraposition zurückkehren. Video| NSO evo2 Operator Manual...
Seite 108: Zeit-Plots
Zeit-Plots Das NSO evo2 kann den Datenverlauf auf unterschiedliche Weise grafisch darstellen. Die verschiedenen Plots können als Vollbild oder in Kombination mit anderen Feldern angezeigt werden. Bereich für die grafische Zeit-Darstellung Der Bereich für die grafische Zeit-Darstellung besteht aus zwei vordefinierten Layouts. Zum Wechseln zwischen den Layouts verwenden Sie die rechte bzw.
Seite 109: Alarme
Wenn mehrere Alarme gleichzeitig aktiviert werden, zeigt die Alarmmeldung eine Liste von maximal drei Alarmen. Die Alarme werden in der Reihenfolge ihres Auftretens aufgeführt, wobei der zuerst aktivierte Alarm ganz oben steht. Die verbleibenden Alarme sind im Dialogfeld "Alarm" aufgeführt. Alarme| NSO evo2 Operator Manual...
Seite 110: Bestätigen Von Meldungen
Sie den Alarm bestätigen oder die Alarmursache beseitigt wurde. Dialogfeld "Alarme" Alle Alarme werden im Dialogfeld "Alarm Einstellungen" eingerichtet. Die Dialogfelder für Alarme können auch über den Werkzeugbereich aufgerufen werden. Sie enthalten Informationen zu den aktiven Alarmen und zum Alarmverlauf. Alarme| NSO evo2 Operator Manual...
Seite 111: Werkzeuge
Der Werkzeugbereich enthält standardmäßig Symbole für den Zugriff auf Optionen und Werkzeuge, die keinem bestimmten Feld zugeordnet sind. Beim Anschluss von externen Geräte an das NSO evo2 werden im Werkzeugbereich möglicherweise neue Symbole hinzugefügt, über die Sie auf die Funktionen der externen Geräte zugreifen können.
Seite 112: Finden
Finden Suchfunktion für Kartenelemente (Wegpunkte, Routen, Tracks usw.). Werkzeuge| NSO evo2 Operator Manual...
Seite 113: Simulation
Simulator verwendet werden. Ihr System umfasst eine Reihe von Quelldateien; außerdem können Sie Dateien über eine SD-Karte importieren, die Sie in den Kartenleser des Prozessors einlegen. Des Weiteren können Sie selbst aufgezeichnete Dateien im Simulator verwenden. Simulation| NSO evo2 Operator Manual...
Seite 114: Weitere Simulationseinstellungen
Kurs" oder "Simulierte Route" ausgewählt ist. Anderenfalls werden GPS-Daten, einschließlich Geschwindigkeits- und Kursdaten, aus der ausgewählten Quelldatei bezogen. Startposition setzen Verschiebt das Schiff zur aktuellen Cursor-Position. Ú Hinweis: Diese Option ist nur verfügbar, wenn für die GPS-Quelle "Simulierter Kurs" eingestellt ist. Simulation| NSO evo2 Operator Manual...
Seite 115: Wartung
Wartung Vorbeugende Wartung Das NSO evo2 enthält keine Komponenten, die eine Wartung vor Ort erfordern. Daher muss der Bediener nur eine sehr eingeschränkte präventive Wartung durchführen. Prüfen der Anschlüsse Die Anschlüsse sollten lediglich einer Sichtkontrolle unterzogen werden. Schieben Sie die Stecker in den Anschluss. Wenn die Stecker mit einer Verriegelung ausgestattet sind, überprüfen Sie die Position der Verriegelung.
Seite 116: Sichern Ihrer Systemdaten
Northstar.dat (ohne Tracks) Wird verwendet, um Daten auf ein vorhandenes Northstar-Gerät zu übertragen. Exportieren aller Wegpunkte, Routen und Tracks Mit der Exportoption können Sie alle Wegpunkte, Routen und Tracks in Ihrem System als Backup sichern. Wartung| NSO evo2 Operator Manual...
Seite 117 Wählen Sie das Feld "Serieller Port" aus, um den Export zu starten. Löschen von Wegpunkten, Routen und Tracks Gelöschte Wegpunkte, Routen und Tracks werden im Speicher des NSO evo2 aufbewahrt, bis die Daten dauerhaft entfernt werden. Dies ist erforderlich, damit Nutzerdaten über ein Ethernet-Netzwerk auf mehreren Geräten synchronisiert werden können.
Seite 118 Anzeige in der Statusleiste 48 Seitenkonfigurationen 23 AP24/28-Systeme 56 Ausweichen 51 AUTO-Modus 50 Cursor-Hilfsfunktion 28, 60, 68, 75 Autopilot Pop-up-Fenster 48 CZone 17 Autopilot-Ausschnitt in der CZone-Anzeigen 17 Instrumentenleiste 48 Bearbeiten 17 Autopilot-Feld 49 Index | NSO evo2 Operator Manual...
Seite 119 Kartenfeld 25 Schwenken und Neigen 99 Navionics 31, 32 Steuerung 98 Anmerkung 31 Verbindung herstellen 98 Community edits (Bearbeitungen der Zoom 99 Community) 31 FUSION-Link 16, 88 Dynamische Tiden und Strömungen 32 Easy View 32 Index | NSO evo2 Operator Manual...
Seite 120 Schwelle 61 Methoden 45 Sea Clutter (Wellenreflexion) 61 Großkreis 45 STC-Kurve 62 Loxodrome 45 Steuerkurs oben 62 Mit dem Autopiloten 44 Störungen 61 Navigationsfeld 43 True Motion (Echte Bewegung) 63 Positionsfeld 43 Ziel-Trails 62 Index | NSO evo2 Operator Manual...
Seite 121 Export Region 109 Live-Quelle 78 Werkzeuge 103 Optionen 80 Wetter 92 Quellen 78 Alarme 97 Tipps 79 Anzeigen von Wetter-Details 92 StructureScan 74 WIFI-1 17 Ansichtsoptionen 74 Windfahnen 92 Aufzeichnen von Daten 79 Auto Range 76 Index | NSO evo2 Operator Manual...
Seite 122 XTE-Limit 45 XTF-Format 71 Zeit-Plots 100 Auswählen von Daten 100 Ziel-Radius 45 Index | NSO evo2 Operator Manual...
Seite 125 NACHTRAG NSO evo2 • Softwareversion 5.5 In diesem Nachtrag sind neue Funktionen der NSO evo2 Softwareversion 5.5 aufgeführt, die nicht in der Betriebsanleitung oder in anderen Dokumentationen von NSO evo2 beschrieben sind. Funktion Seite Software-Upgrades • Netzwerkanalysator und Service-Assistent •...
Seite 126: Nachtrag Nso Evo2
NACHTRAG | NSO evo2...
Seite 127: Softwareversion
Wenn Ihr MFD mit dem Internet verbunden ist, können Sie die Software-Aktualisierung aus dem Dialogfeld Updates auf eine Speicherkarte herunterladen. Sie können die Aktualisierung auch über www.simrad-yachting.com auf eine Speicherkarte herunterladen, die in einem Gerät (z. B. Smartphone) oder einem PC steckt, das bzw. der mit dem Internet verbunden ist.
Seite 128: Sichern Ihrer Systemdaten
SonarChart Live ist eine Echtzeit-Funktion, bei der das Gerät eine Überlagerung von Tiefenkonturen basierend auf Ihren eigenen Live-Sonarergebnissen erstellt. Wählen Sie im Navionics Kartenmenü Einblendung (Overlay) und SonarChart Live, um es als Einblendung auf der Karte anzuzeigen. NACHTRAG | NSO evo2...
Seite 129: Neue Sonarchart Live-Option "Tidenkorrektur
Wählen Sie einen Bereich zwischen unterschiedlichen Tiefen aus, der durch Navionics andersfarbig hervorgehoben werden soll. Dies gestattet Ihnen die Markierung bestimmter Tiefenbereiche zum Fischen. Dabei richtet sich die Genauigkeit des Bereichs nach den zugrunde liegenden Kartendaten. Wenn die NACHTRAG | NSO evo2...
Seite 130: Mehrere Echosounder
Wenn diese Option deaktiviert ist, wird der interne Echosounder in diesem Gerät deaktiviert. Er wird für kein Gerät im Netzwerk als Echosounder-Quelle angezeigt. Wählen Sie diese Option bei Geräten im Netzwerk aus, die nicht an einen Schwinger angeschlossen sind. Struktur-Tiefenoffset Einstellung für Structure-Schwinger NACHTRAG | NSO evo2...
Seite 131: Echosounder-Installation
Wählen Sie diese Option, um eine Liste der verfügbaren Echosounder-Quellen für die Einrichtung anzuzeigen. Die Einstellungen, die Sie im restlichen Dialogfeld vornehmen, gelten für die ausgewählte Quelle. Die Quellen, die in diesem Dialogfeld eingerichtet wurden, können im Bild des Echosounder-Feldes angezeigt werden. NACHTRAG | NSO evo2...
