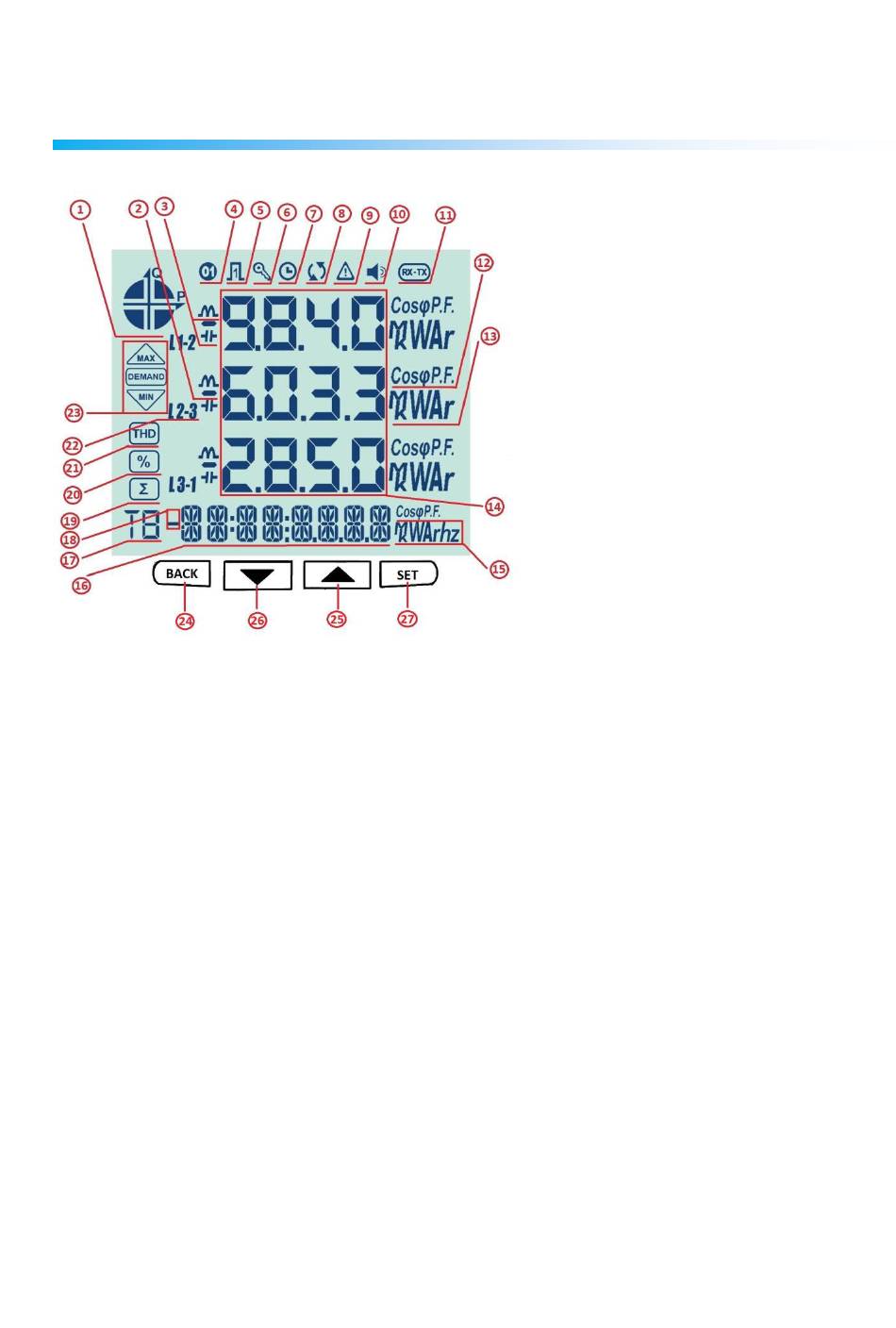

Frontplatte
1. Zeigt an, in welchem Quadranten das Netz arbeitet
2. Zeigt negative Werte an
3. Zeigt an, ob die Messung induktiv oder reaktiv ist
4. Zeigt an, welcher Digitalausgang aktiv ist.
5. Zeigt an, welcher Impulsausgang aktiv ist.
6. Zeigt an, dass das Gerät verriegelt ist.
7. Zeigt an, dass die Alarmuhr aktiv ist.
8. Zeigt einen Verbindungsfehler an.
9. Zeigt eine Warnung an.
10. Zeigt an, ob der Alarm aktiv ist.
11. Zeigt an dass die Kommunikation aktiv ist.
12. Zeigt an, ob der Wert Cosφ oder Leistungsfaktor ist.
13. Zeigt die Einheit der gemessenen Werte an
14. Zeigt die gemessenen Werte des entsprechenden Bildschirms an.
15. Zeigt die Einheit des Energiewerts an???
16. Zeigt Energiewert oder Zeit an
17. Zeigt an, für welchen Tarif die Energiemessung gilt.
18. Zeigt an, die Energiewerte negativ sind.
19. Zeigt den Summenbildschirm an. (z. B. Gesamter Leistung)
20. Zeigt die Prozentwerte an.
21. Zeigt an, dass die angezeigten Werte für THD
22. Zeigt L1-, L2-, L3- sowie L1-2-, L2-3- und L3-1-Messungen an.
23. Zeigt an, ob es sich um den THD-, MIN-, MAX- oder DEMAND-Bildschirm handelt.
