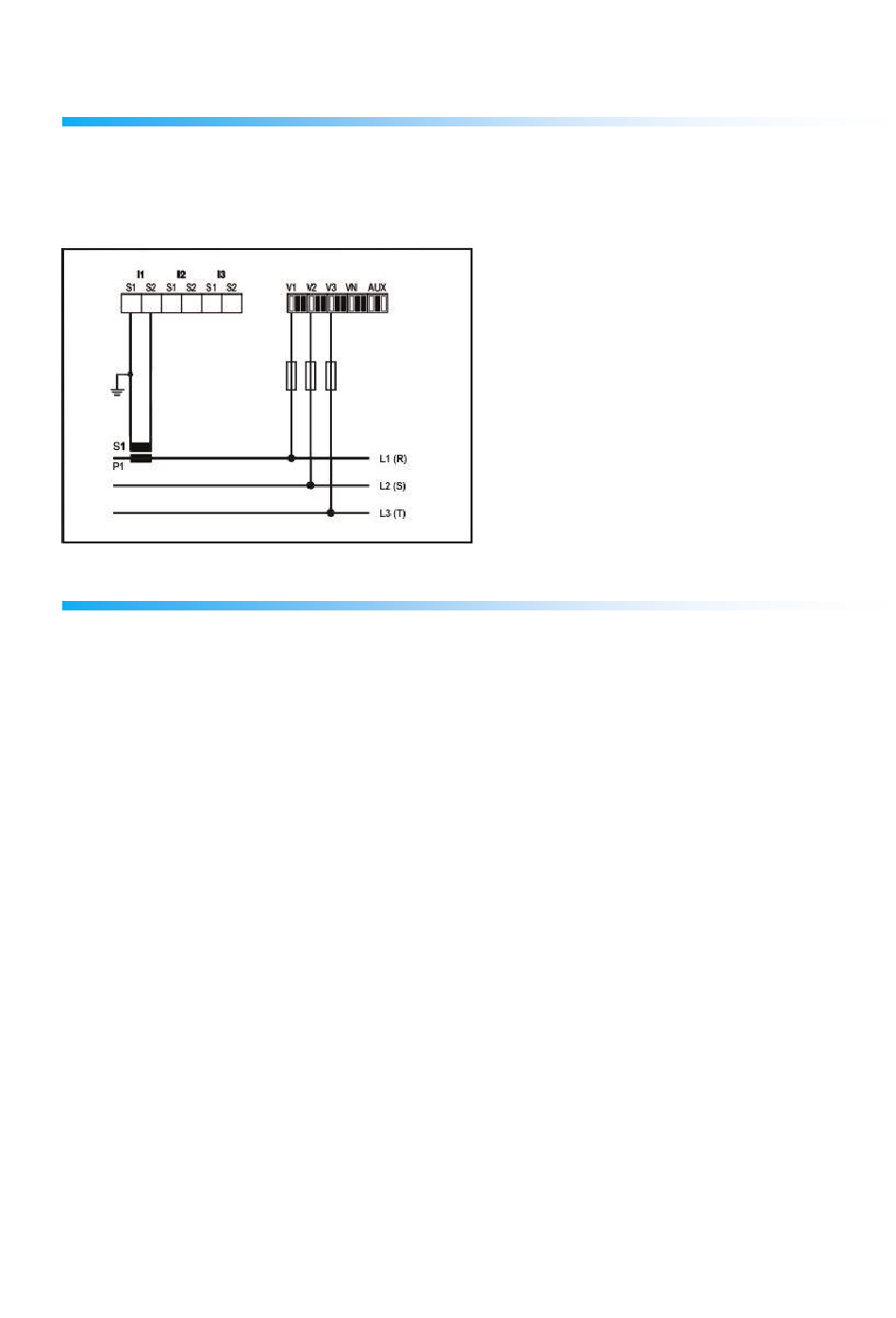

3P3W BLN-Verbindung (3 Phasen symmetrisch ohne
Neutralleiter)
Für diese Konfiguration werden drei Spannungsverbindungen und eine Stromverbindung verwendet.
Das Gerät zeigt für die nicht angeschlossene Phase denselben Stromwert wie für die erste Phase an.
Verbindungstest
Nachdem das Gerät angeschlossen wurde, können Sie die vorgenommene Verbindung über die
automatische Testfunktion
Wenn Sie 3 Sekunden lang die BACK-Taste drücken, geht das Gerät in den Testmodus über. In diesem
Modus müssen mindestens 20 % der Nennspannung auf die Spannungsmesseingänge angewendet
werden, es müssen mindestens 10 % des Nennstroms auf die Strommesseingänge angewendet werden,
und der Winkelunterschied zwischen den Strom- und Spannungseingängen muss kleiner als 30 Grad
sein. Diese Testbedingungen müssen erfüllt sein.
Während des Verbindungstests kontrolliert das Gerät die Verbindungen und kann sie intern korrigieren
oder dem Benutzer die physische Verbindung überlassen.
Wenn zwischen den Spannungseingängen ein Fehler besteht, kann dieser nur über physische
Verbindungen korrigiert werden.
Wenn Sie den Fehler 12 feststellen, stellen Sie sicher, dass alle Verbindungen vorgenommen wurden
und auf das Gerät die minimalen Strom-/Spannungswerte angewendet werden.
In der folgenden Tabelle sind die möglichen Verbindungsfehler aufgelistet, die während des
Verbindungstests auftreten können, ebenso wie die entsprechenden Fehlercodes, die auf dem
Gerätebildschirm angezeigt werden.
prüfen.
11
