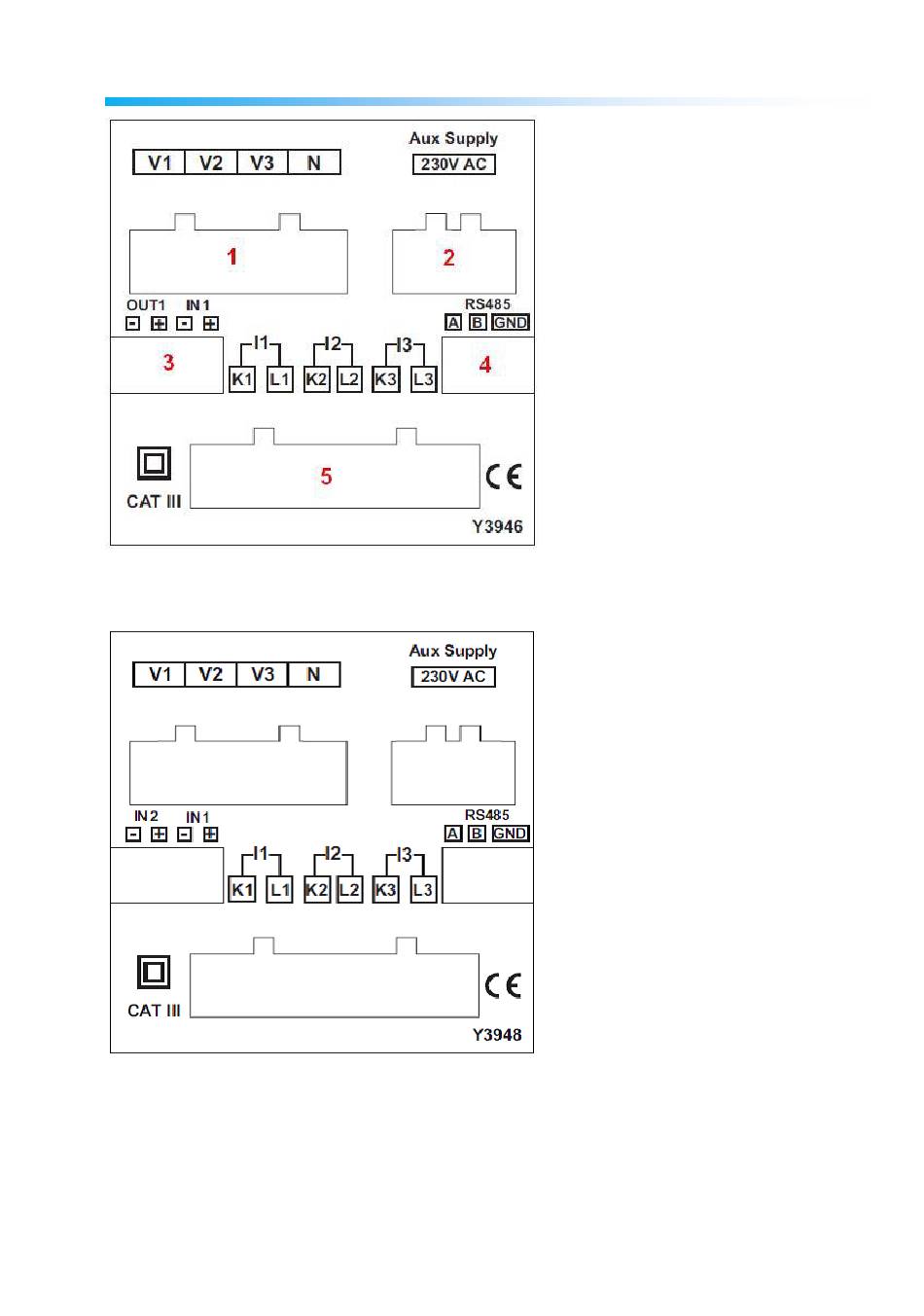

Klemmenanschlüsse
Die Rückplatte des Modells mit einem Ein-Ausgang
Die Rückplatte des Modells mit zwei Eingängen
1.
2.
3.
4.
5.
6
Spannungseingang
V1 -> 1. Phasenspannungseingang
V2 -> 2. Phasenspannungseingang
V3 -> 3. Phasenspannungseingang
N -> Neutraleingang
Versorgungseingang
Digitaleingang-ausgang
Modellen mit zwei Eingängen, als IN1
und IN2 Eingänge verwendet
Out->Digitalausgang
In -> Digitaleingang
RS-485- Eingang
Stromklemme
K1 -> 1. Phasen-Eingangsstrom
L1 -> 1. Phasen-Ausgangsstrom
K2 -> 2. Phasen-Eingangsstrom
L2 -> 2. Phasen-Ausgangsstrom
K3 -> 3. Phasen-Eingangsstrom
L3 -> 3. Phasen-Ausgangsstrom
(Bei
werden)
