Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1 Voraussetzungen für die Installation schaffen.
2 Außeneinheit installieren.
3 Sorgen Sie für einen Abfluss.
4 Sicherungen gegen Umkippen der Einheit installieren.
5 Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 9.
6.3.2 Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
6.3.3 Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.

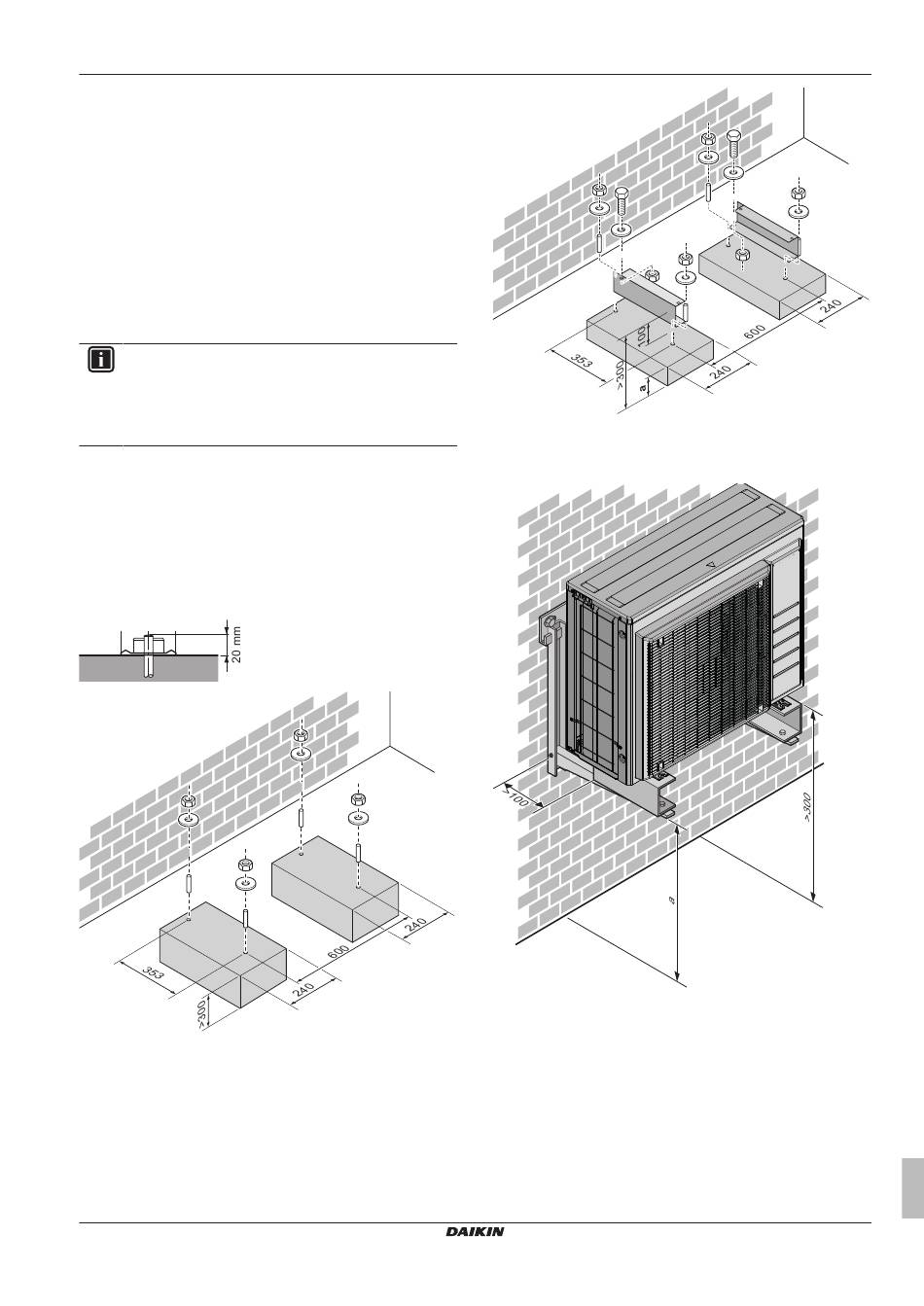

Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
(mm)
Unter der Einheit muss ein Abstand von mindestens 300 mm
gelassen werden. Sorgen Sie außerdem dafür, dass die Einheit so
positioniert wird, dass sie sich bei Schnee mindestens 100 mm über
der maximal zu erwartenden Schneehöhe befindet. In diesem Fall
wird empfohlen, die Einheit auf einem Untergestellt zu bauen.
RXF50~71(A)(B)2V1B + RXP50~71L2V1B
R32 Split-Baureihen
4P513661-5A – 2018.01
"5 Vorbereitung" auf
(mm)
Wird das Gerät an Halterungen instaliert, die an der Wand befestigt
sind, installieren Sie die Einheit wie folgt:
a Maximale Schneehöhe
(mm)
a Maximale Schneehöhe
6 Installation
Referenz für Installateure
13
