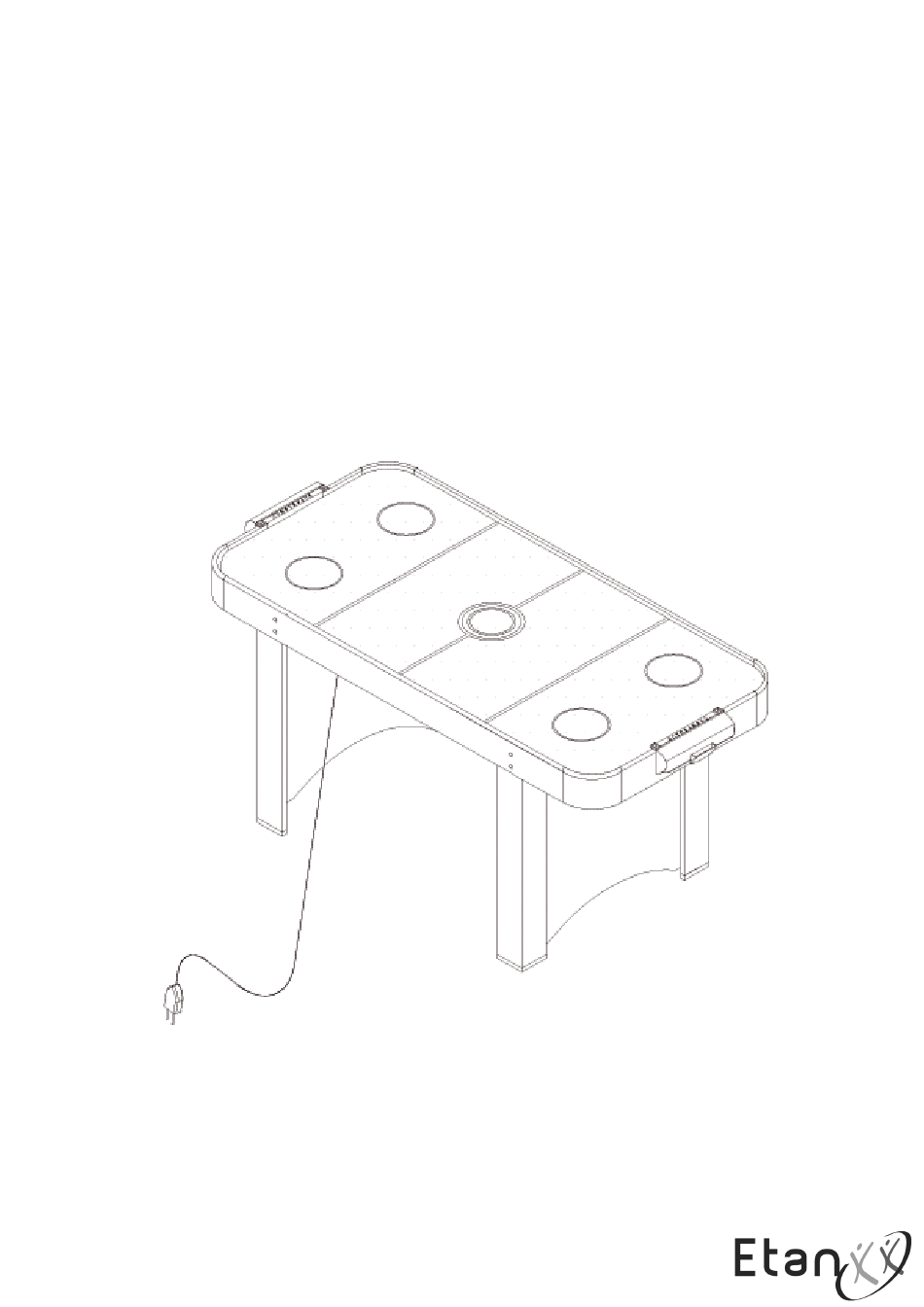

- Seite 1 MONTAGEANLEITUNG TopShot Sky Junior Airhockeytisch...
- Seite 2 Teileliste Teil Code Beschreibung Menge Imbusschraube 5/16”x1-3/8” Unterlegscheibe 5/16” Schraube 8#x1/2” 4mm Imbusschlüssel Schraube #8x5/8” Spieltisch Links Standbein Rechts Standbein Kopfteil Puckfänger Striker Puck...
- Seite 3 MONTAGEANLEITUNG Hinweis: Montage sollte von 2 Personen ausgeführt werden 1. Plazieren Sie den Spieltisch mit der Spielfläche auf einen sauberen Untergrund. 2. Montieren Sie die Standbeine (P2) am Spieltisch (P1) und befestigen Sie diese mit den Schrauben (H1) und Unterlegscheiben (H2) ,wie im Bild 1 gezeigt. Fixieren Sie die Beine zunächst mit allen Schrauben, bevor Sie diese fest anziehen.
- Seite 4 MONTAGEANLEITUNG 4. Drehen Sie den Spieltisch vorsichtig um und montieren Sie die Puckfänger (P5) mit den Schrauben (H3), wie im Bild 2 gezeigt.
