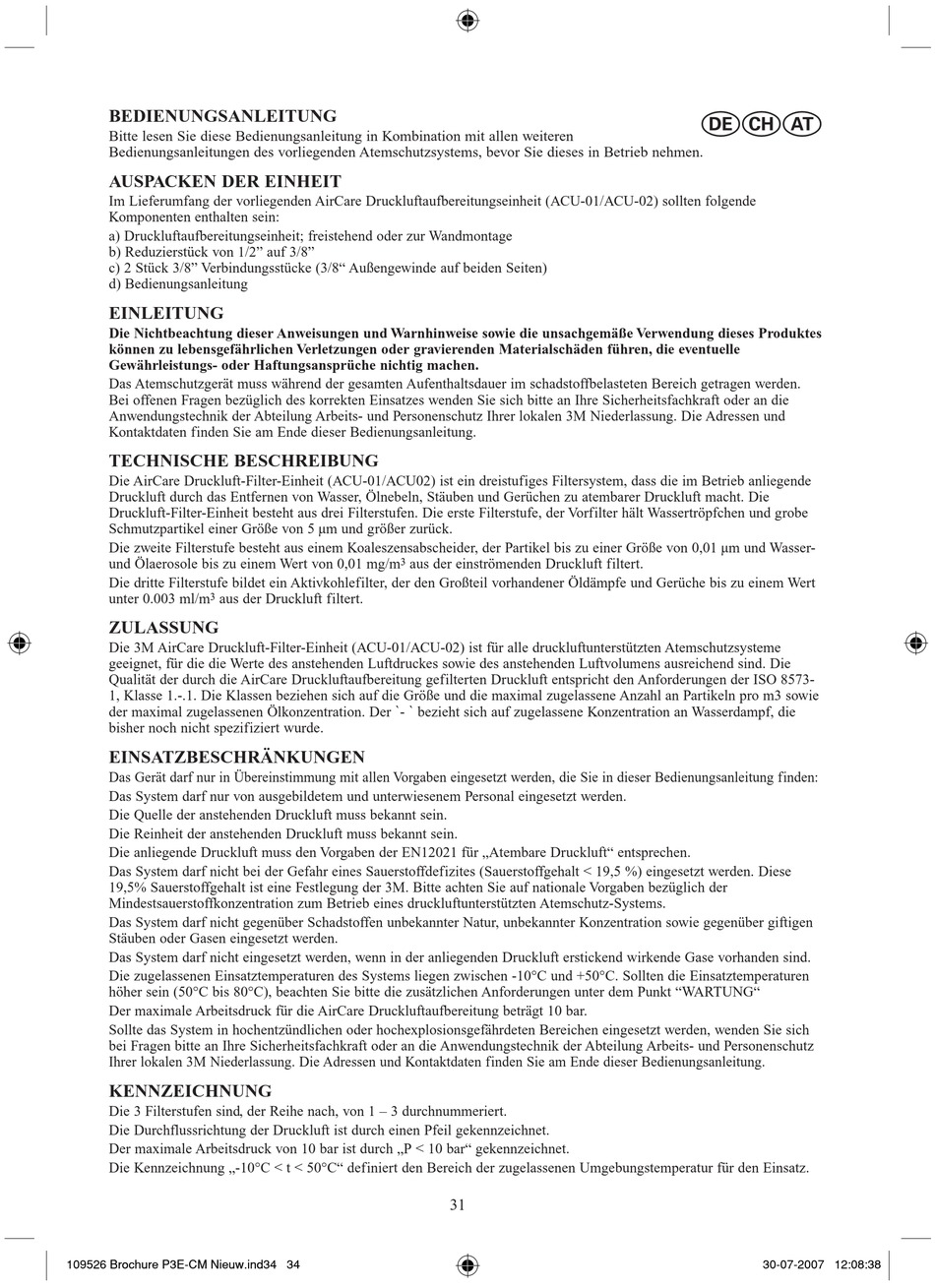

BEDIENUNGSANLEITUNG
Bitte lesen Sie diese Bedienungsanleitung in Kombination mit allen weiteren
Bedienungsanleitungen des vorliegenden Atemschutzsystems, bevor Sie dieses in Betrieb nehmen.

AUSPACKEN DER EINHEIT

Im Lieferumfang der vorliegenden AirCare Druckluftaufbereitungseinheit (ACU-01/ACU-02) sollten folgende
Komponenten enthalten sein:
a) Druckluftaufbereitungseinheit; freistehend oder zur Wandmontage
b) Reduzierstück von 1/2" auf 3/8"
c) 2 Stück 3/8" Verbindungsstücke (3/8" Außengewinde auf beiden Seiten)
d) Bedienungsanleitung
EINLEITUNG
Die Nichtbeachtung dieser Anweisungen und Warnhinweise sowie die unsachgemäße Verwendung dieses Produktes
können zu lebensgefährlichen Verletzungen oder gravierenden Materialschäden führen, die eventuelle
Gewährleistungs- oder Haftungsansprüche nichtig machen.
Das Atemschutzgerät muss während der gesamten Aufenthaltsdauer im schadstoffbelasteten Bereich getragen werden.
Bei offenen Fragen bezüglich des korrekten Einsatzes wenden Sie sich bitte an Ihre Sicherheitsfachkraft oder an die
Anwendungstechnik der Abteilung Arbeits- und Personenschutz Ihrer lokalen 3M Niederlassung. Die Adressen und
Kontaktdaten finden Sie am Ende dieser Bedienungsanleitung.
TECHNISCHE BESCHREIBUNG
Die AirCare Druckluft-Filter-Einheit (ACU-01/ACU02) ist ein dreistufiges Filtersystem, dass die im Betrieb anliegende
Druckluft durch das Entfernen von Wasser, Ölnebeln, Stäuben und Gerüchen zu atembarer Druckluft macht. Die
Druckluft-Filter-Einheit besteht aus drei Filterstufen. Die erste Filterstufe, der Vorfilter hält Wassertröpfchen und grobe
Schmutzpartikel einer Größe von 5 μm und größer zurück.
Die zweite Filterstufe besteht aus einem Koaleszensabscheider, der Partikel bis zu einer Größe von 0,01 μm und Wasser-
und Ölaerosole bis zu einem Wert von 0,01 mg/m
Die dritte Filterstufe bildet ein Aktivkohlefilter, der den Großteil vorhandener Öldämpfe und Gerüche bis zu einem Wert
unter 0.003 ml/m 3 aus der Druckluft filtert.
ZULASSUNG
Die 3M AirCare Druckluft-Filter-Einheit (ACU-01/ACU-02) ist für alle druckluftunterstützten Atemschutzsysteme
geeignet, für die die Werte des anstehenden Luftdruckes sowie des anstehenden Luftvolumens ausreichend sind. Die
Qualität der durch die AirCare Druckluftaufbereitung gefilterten Druckluft entspricht den Anforderungen der ISO 8573-
1, Klasse 1.-.1. Die Klassen beziehen sich auf die Größe und die maximal zugelassene Anzahl an Partikeln pro m3 sowie
der maximal zugelassenen Ölkonzentration. Der `- ` bezieht sich auf zugelassene Konzentration an Wasserdampf, die
bisher noch nicht spezifiziert wurde.
EINSATZBESCHRÄNKUNGEN
Das Gerät darf nur in Übereinstimmung mit allen Vorgaben eingesetzt werden, die Sie in dieser Bedienungsanleitung finden:
Das System darf nur von ausgebildetem und unterwiesenem Personal eingesetzt werden.
Die Quelle der anstehenden Druckluft muss bekannt sein.
Die Reinheit der anstehenden Druckluft muss bekannt sein.
Die anliegende Druckluft muss den Vorgaben der EN12021 für „Atembare Druckluft" entsprechen.
Das System darf nicht bei der Gefahr eines Sauerstoffdefizites (Sauerstoffgehalt < 19,5 %) eingesetzt werden. Diese
19,5% Sauerstoffgehalt ist eine Festlegung der 3M. Bitte achten Sie auf nationale Vorgaben bezüglich der
Mindestsauerstoffkonzentration zum Betrieb eines druckluftunterstützten Atemschutz-Systems.
Das System darf nicht gegenüber Schadstoffen unbekannter Natur, unbekannter Konzentration sowie gegenüber giftigen
Stäuben oder Gasen eingesetzt werden.
Das System darf nicht eingesetzt werden, wenn in der anliegenden Druckluft erstickend wirkende Gase vorhanden sind.
Die zugelassenen Einsatztemperaturen des Systems liegen zwischen -10°C und +50°C. Sollten die Einsatztemperaturen
höher sein (50°C bis 80°C), beachten Sie bitte die zusätzlichen Anforderungen unter dem Punkt "WARTUNG"
Der maximale Arbeitsdruck für die AirCare Druckluftaufbereitung beträgt 10 bar.
Sollte das System in hochentzündlichen oder hochexplosionsgefährdeten Bereichen eingesetzt werden, wenden Sie sich
bei Fragen bitte an Ihre Sicherheitsfachkraft oder an die Anwendungstechnik der Abteilung Arbeits- und Personenschutz
Ihrer lokalen 3M Niederlassung. Die Adressen und Kontaktdaten finden Sie am Ende dieser Bedienungsanleitung.
KENNZEICHNUNG
Die 3 Filterstufen sind, der Reihe nach, von 1 – 3 durchnummeriert.
Die Durchflussrichtung der Druckluft ist durch einen Pfeil gekennzeichnet.
Der maximale Arbeitsdruck von 10 bar ist durch „P < 10 bar" gekennzeichnet.
Die Kennzeichnung „-10°C < t < 50°C" definiert den Bereich der zugelassenen Umgebungstemperatur für den Einsatz.
