Domoplus
DPSM 3-35, 3-50
®
Gas-Brennwertkessel
Installations- und Wartungsanleitung
0301463-01/03.03 DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für De Dietrich Domoplus DPSM 3-50

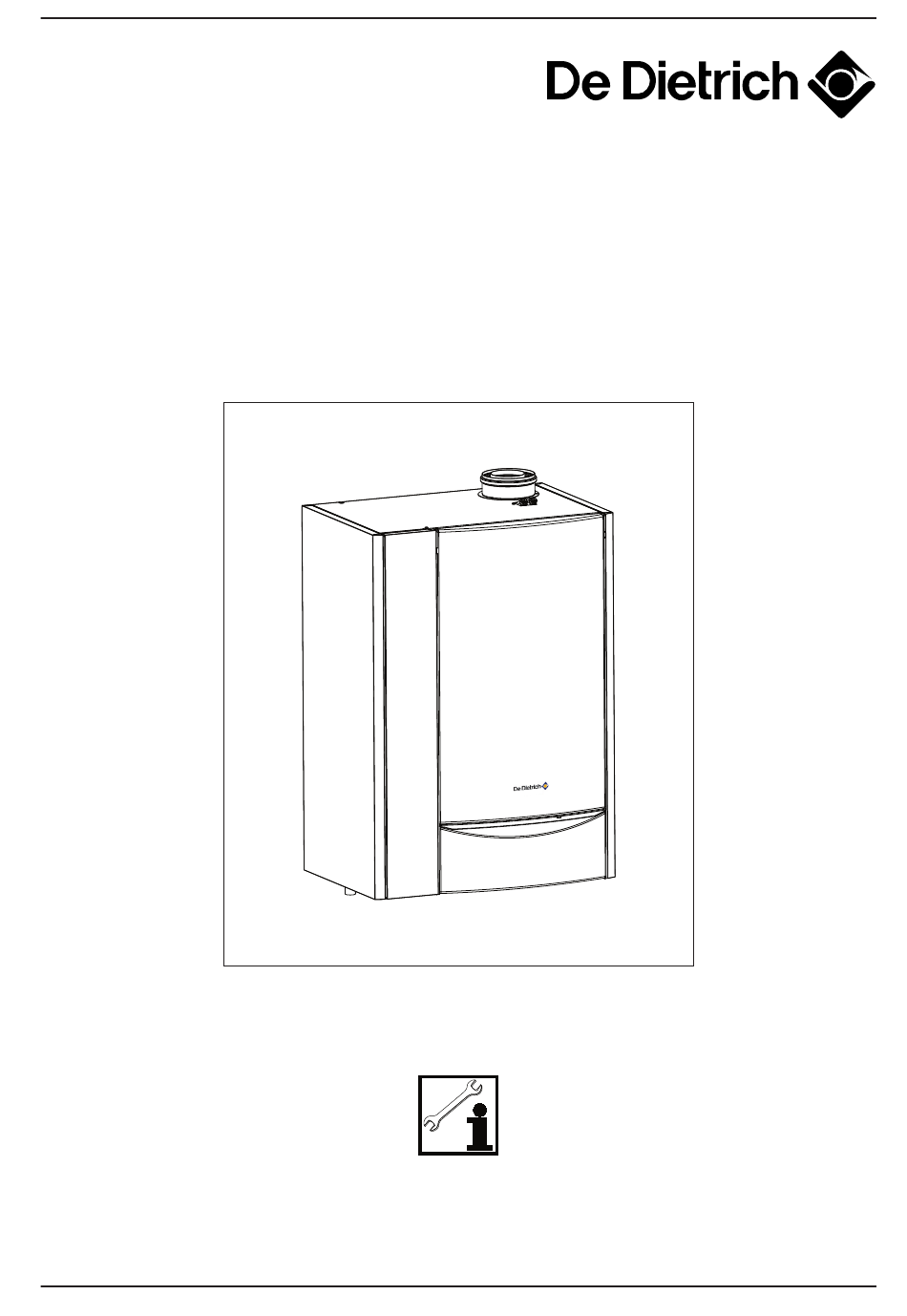

  • Seite 1 Domoplus DPSM 3-35, 3-50 ® Gas-Brennwertkessel Installations- und Wartungsanleitung 0301463-01/03.03 DE...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Produktbeschreibung ....... 3 Wartung ............ 28 Bestimmungsgemäße Verwendung ....3 Außerbetriebsetzung ........28 Produktmerkmale ........... 3 Kesselfronthaube und Seitenblende entfernen ......28 Aufbau Domoplus 3-35 ........4 Brenner ausbauen ........29 Aufbau Domoplus 3-50 ........5 Wärmetauscher reinigen ......30 Sicherheitshinweise .
  • Seite 3: Produktbeschreibung

    Produktbeschreibung Bestimmungsgemäße Verwendung Der Gasbrennwertkessel Domoplus DPSM 3-35, 3-50 ist für geschlossene Warmwasserheizungs- anlagen mit maximaler Vorlauftemperatur bis 100 °C, einstellbar auf maximal 85 °C, vorzugsweise für Kondensationsbetrieb bestimmt. Produktmerkmale Leistungsbereich 8,2 bis 49,5 kW  Kategorie II für den Betrieb mit Erdgas ...
  • Seite 4: Aufbau Domoplus 3-35

    Produktbeschreibung...
  • Seite 5: Aufbau Domoplus 3-50

    Produktbeschreibung...
  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Brennstoffe, Typ C Bitte lesen Sie diese DIN EN 677 Heizungskessel für gasförmige Installationsanleitung vor Brennstoffe Installationsbeginn aufmerksam DIN EN 60335 Sicherheit elektrischer Geräte durch. für den Haushalt und ähnliche Für Schäden, die durch Nichtbeachtung Zwecke dieser Anleitung entstehen, entfallen DIN 1986 Werkstoffe Entwässerungs- alle Haftungs- und Gewährleistungs-...
  • Seite 7: Allgemeine Hinweise

    Installationshinweise Allgemeine Hinweise Die Errichtung einer Brennwertfeuerstätte ist der zuständigen Abwasserbehörde anzuzeigen. Bei der Erstellung und dem Betrieb der Maßgebend für die Einleitung von Kondens- Anlage müssen die bauaufsichtlichen Vorschrif- wasser in die öffentliche Kanalisation sind die ten und die gesetzlichen Bestimmungen beach- kommunalen Abwasserbestimmungen.
  • Seite 8: Aufstellraum

    Installationshinweise Aufstellraum Der Gas-Brennwertkessel sollte in einem frost- freien, belüftbaren Raum installiert werden. Die Aufstellung in Räumen mit starkem Staubanfall, Wasch- oder Trockenräumen, ist nicht zulässig. Insbesondere bei raumluftabhängigem Betrieb darf er nicht in Räumen aufgestellt werden, in denen Lösungsmittel, chlorhaltige Reinigungs- mittel, Farben, Klebstoffe usw.
  • Seite 9: Installationsvarianten

    Installationshinweise...
  • Seite 10: Zulässige Abgasleitungslängen

    Installationshinweise Zulässige Abgasleitungslängen nach DIN 4705 für Abgasrohre aus Aluminium bzw. PPS Domoplus Domoplus 3-35 3-50 Abgasleitung max. max. Kessel- waage- senk- senk- senk- anschluss recht recht rechte rechte mm Ø mm Ø mm Ø Länge Länge Raumluftabhängig im Schacht B Raumluftunabhängig, Dachdurchführung C 80/125 80/125...
  • Seite 11: Hydraulikbeispiel Dpsm 3-35 Mit 1 Kesselkreis (Ungemischt) + 1 Beistellspeicher Typ B

    Installationshinweise ������ ���� ���� ��� � ����������� � � ������������ � � ���������������� ��� ���� Hydraulikbeispiel DPSM 3-35 mit 1 Kesselkreis (ungemischt) + 1 Beistellspeicher Typ B �� ������� � � � � � � � � � � � �...
  • Seite 12: Hydraulikbeispiel Dpsm 3-35 Mit 1 Kesselkreis + 1 Solarkreis Zur Wassererwärmung

    Installationshinweise Hydraulikbeispiel DPSM 3-35 mit 1 Kesselkreis + 1 Solarkreis zur Wassererwärmung �� ������� � � � � � � � � ������������� � � � � � �� �� �� �� �� �� �� �� � ���� ���� ���� ����...
  • Seite 13 Installationshinweise Hydraulikbeispiel DPSM 3-50 mit 1 Kesselkreis (ungemischt) + 1 Beistellspeicher Typ B ������ ���� ���� ��� � ����������� � ����������� � � ���������������� ��� ���� �� ������� � � � � � � � � � � � � �...
  • Seite 14: Hydraulikbeispiel Dpsm 3-50 Mit 1 Kesselkreis + 1 Mischerkreis + 1 Beistellspeicher Typ B

    Installationshinweise Hydraulikbeispiel DPSM 3-50 mit 1 Kesselkreis + 1 Mischerkreis + 1 Beistellspeicher Typ B ������ ���� ���� ��� � ������������ � ������������ � � ���������������� ��� ���� �� ������� � � � � � � � � �� � �...
  • Seite 15: Installation

    Installation Wandmontage ��� ����� ��� ����� Für den Betrieb von raumluft- �� abhängigen Anlagen werden besondere Anforderungen an die Be- und Entlüftung des Aufstell- raumes gestellt. Aufstellung nach den gültigen örtlichen Vorschriften vornehmen. Verpackung entfernen - Kessel auf der Trans- ...
  • Seite 16: Gasanschluss

    Installation Gasanschluss ��� ��� Arbeiten an gasführenden Teilen �� dürfen nur von konzessionierten Fachfirmen durchgeführt werden. Nennweite der Gasanschlussleitung nach den  geltenden Vorschriften bestimmen. Die Installation eines thermisch auslösenden Gas-Absperrhahnes (TAS) ist vorgeschrieben. Gasabsperrhahn* montieren -  Verschraubung kesselseitig - Gasanschluss des Kessels mit Rohrzange gegenhalten.
  • Seite 17: Abgasanschluss

    Installation Abgasanschluss Beachten Sie bitte hierzu die Installations- hinweise mit Angabe der zulässigen Abgas- Leitungslängen. Abgasleitung bzw. Zuluft-/Abgassystem nach  der Montageanleitung montieren. Abgasleitung auf Dichtheit prüfen - geeignetes  Dichtheitsprüfgerät verwenden. Statischer Prüf-Überdruck: 1000 Pa Maximale Leckrate: 50 l/hm bezogen auf die innere Oberfläche der Abgasleitung: = 0,18 m...
  • Seite 18: Warmwasserbereitung

    Installation Anschlussset DPSM 3-50 Zur leichten und schnellen Montage steht ein An- schlussset mit Absperrhähnen und Sicherheits- armaturen zur Verfügung. Bestell-Nr.: 85317034, Kolli-Nr.: HC 71 Warmwasserbereitung Die hydraulische Einbindung eines Speicher- Wassererwärmers erfolgt über eine Speicher- ladepumpe, die elektrisch am Kesselschaltfeld angeschlossen wird.
  • Seite 19: Elektrischer Anschluss

    Installation Elektrischer Anschluss Der elektrische Anschluss darf nur durch einen Fachmann ausgeführt werden. Es müssen die geltenden Richtlinien und die örtlichen Vorschriften beachtet werden. Bei Arbeiten an elektrischen Einrichtungen, Zuleitungen allpolig spannungsfrei schalten. Notschalter DIN VDE 0116 (DVGW-TRGI) Ansicht von unten (erforderlich bei einer Gesamt-Nennleistung >...
  • Seite 20: Einbau Der Mischerplatine

    Installation Einbau der Mischerplatine* * Zubehör: Art.-Nr. 8575-7743, Kolli-Nr. FM 48 Schrauben lösen und Abdeckung  entfernen. Mischerplatine einsetzen.  Alle elektrischen Anschlüsse und Steck-  verbindungen auf festen Sitz prüfen. Abdeckung(en) wieder aufschrauben.  Schaltfeld wieder hochklappen und  festschrauben.
  • Seite 21: Inbetriebnahme

    Inbetriebnahme Kesselanlage mit Wasser füllen Die Inbetriebnahme darf nur von einer konzessionierten Fachfirma durchgeführt werden. Vor der Inbetriebnahme muss die Heizungs- anlage vollständig entleert und gespült werden. Die anschließende Befüllung darf nur mit unbehandeltem, frischem Trinkwasser erfolgen. Der Betrieb ohne gefüllten Kondenswas- sersiphon kann zu Beschädigungen des Brennwertkessels führen! Kondenswassersiphon füllen...
  • Seite 22: Gasanschlussdruck Überprüfen

    , Anschlussdruck 20 mbar eingestellt. Werkseitig eingestellte Brennerbelastung bei Heiz- und Brauchwasserbetrieb: - Domoplus DPSM 3-35: 32,6 kW - Domoplus DPSM 3-50: 47 kW Die Brennereinstellung erfolgt ausschließlich über die Kontrolle des CO -Gehaltes der Abgase bei maximaler Leistung. Angaben auf dem Gerätetypenschild mit der örtlich vorhandenen Gasart vergleichen.
  • Seite 23 Inbetriebnahme Kunststoff-Verschlussstopfen vom  Messstutzen entfernen. -Gehalt der Abgase mit Messgerät prüfen.  Erdgas E -Gehalt: 9,0 %, Luftzahl ca. 1,25 Erdgas LL -Gehalt: 8,8 %, Luftzahl ca. 1,25 Brennereinstellung ab ±0,5% Abweichung korrigieren. Gasdurchsatz an Einstellschraube einstellen  bis der erforderliche CO -Gehalt erreicht ist.
  • Seite 24: Leistungsanpassung

    26,1 4200 22,8 3820 Kesselregelung programmieren 19,6 3440 Eingebaute Regelung DIEMATIC 3 nach deren 16,3 3040 Bedienungsanleitung einstellen. Domoplus DPSM 3-50 Trinkwassertemperatur einstellen 47,0 5500 Taste drücken und gewünschte Temperatur  42,3 5040 (10-80 ˚C) mit Tasten eingeben und 37,6...
  • Seite 25: Umstellung Auf Flüssiggas

    Umstellung auf Flüssiggas Umrüstsatz Flüssiggas Domoplus DPSM 3-35 und DPSM 3-50: Art.-Nr. 8531-7035, Kolli-Nr. HC 72 Umrüstsatz einbauen Arbeiten an gasführenden Teilen dürfen nur durch konzessionierte Fachfirmen durchgeführt werden. Es sind die geltenden technischen Regeln zu beachten! Betriebsschalter auf Position "0" schalten. ...
  • Seite 26: Aufkleber Aufkleben

    Umstellung auf Flüssiggas Gasabsperrhahn schließen.  Messgerät abnehmen.  Schraube am Messnippel einschrauben.  Gasabsperrhahn öffnen.  Messnippel und Gasarmatur mit Lecksuchspray  auf Dichtheit prüfen. Brennereinstellung Die Brennereinstellung erfolgt ausschließlich über die Kontrolle des CO -Gehaltes der Abgase bei maximaler Leistung.
  • Seite 27: Inbetriebnahmeprotokoll

    Inbetriebnahmeprotokoll Bitte ausgeführte Arbeiten ankreuzen bzw. Messwerte eintragen π Anlage: Installationsfirma: 1. Gasleitung auf Dichtheit prüfen π 2. Zuluft- und Abgasführung überprüfen π 3. Abgasleitung auf Dichtigkeit prüfen π 4. Neutralisationseinrichtung, falls vorhanden, überprüfen π 5. Angaben auf dem Geräteschild mit der vorhandenen Gasart vergleichen π...
  • Seite 28: Wartung

    Wartung Es ist eine jährliche Wartung des Brennwertkessels durchzuführen. Diese darf nur durch einen � � � � � �� �� �� �� �� �� �� �� Fachmann erfolgen. � � Wir empfehlen den Abschluss eines War- tungsvertrages. Die Unterlassung von Wartungen erhöht das Sicherheitsrisiko.
  • Seite 29: Brenner Ausbauen

    Wartung Brenner ausbauen Gasanschlussleitung abschrauben - offenen  Anschluss abdecken um ein Endringen von Schmutz zu vermeiden. Zündkabelstecker vom Feuerungsautomat  abziehen. Befestigungsschraube Feuerungsautomat  losschrauben und Feuerungsautomat abnehmen. Stecker vom Gebläse abziehen  Brennerbefestigung - 4 Muttern SW 10 - ...
  • Seite 30: Wärmetauscher Reinigen

    Wartung Wärmetauscher reinigen Wärmetauscher z.B. mit hartem Pinsel und  Staubsauger reinigen - verkrustete Ablagerun- gen mit stabilem Draht entfernen. Wärmetauscher von oben mit Druckluft durch-  blasen oder mit Leitungswasser durchspülen. Bei der Reinigung auch die hintenliegenden Wärmetauscherrohre beachten. Es dürfen keine Reinigungschemikalien verwendet werden.
  • Seite 31: Brenner Reinigen

    Wartung Brenner reinigen Achtung! Brenner nicht auf die Brennermodulseite legen. Das Faservlies kann beschädigt werden. Eine Reparatur der Brennermodule ist nicht möglich. Brennermodule, Gebläse und Venturirohr mit  Druckluft reinigen. Elektrode überprüfen Zünd- und Überwachungselektrode Zünd- und Überwachungselektrode auf  Abbrand und Elektrodenabstand überprüfen, ggf.
  • Seite 32: Brennereinstellung (Emmissionsprüfung)

    Wartung Brennereinstellung (Emmissionsprüfung) und Ionisationsstrom kontrollieren Während der Emissionsprüfung wird in den Betriebsstellungen maximale und minimale Brennerleistung im Display der Diematic - im Wechsel mit der Gebläsedrehzahl und der Kesseltemperatur - der Ionisations- strom angezeigt. Brennwertkessel einschalten  -Messung der Abgase bei maximaler ...
  • Seite 33: Fühlerwiderstand Außenfühler

    Wartung Wartung ����� 3500 ����� 3000 ����� 2500 ����� 2000 ����� 1500 ����� 1000 ���� � � �� �� �� �� �� �� �� �� �� ��� ���������� �� �� Aussentemperatur in °C Widerstandskurve Außenfühler Widerstandskurve Fühler NTC 10 kOhm Fühlerwiderstand NTC 10 kOhm Fühlerwiderstand Außenfühler (Kesselvorlauf, Kesselrücklauf, Warmwasser)
  • Seite 34: Schaltplan

    Schaltplan Domoplus DPSM 3-35, 3-50...
  • Seite 35: Technische Daten

    Technische Daten Domoplus DPSM 3-35 3-50 Produkt-Ident-Nr. CE-0085 BL 0341 Nennwärmebelastung - min./max. 7,6-32,6 11,0-47,0 Nennwärmeleistung 40/30 °C - min./max. 8,2-34,5 11,9-49,5 Nennwärmeleistung 80/60 °C - min./max. 7,4-31,5 10,8-45,6 Leistungsverhältnis Normnutzungsgrad 40/30 °C DIN 4702 Teil 8 Normnutzungsgrad 75/60 °C DIN 4702 Teil 8 Mittlerer Abgasverlust bei 40/30 °C 0,4-1,2 0,4-1,1...
  • Seite 36: Pumpendiagramm

    Technische Daten �������������� ���������������� ��� �������� ���� ����� ��� �������� ���� ���� ��� � ��� ��� � ������������� ��� ���� � �� � ��� ��� ���� � ��� ���� � �� ���� � ��� ��� � ���� � � � ���������� ����� ��������� ���...
  • Seite 37: Abmessungen

    Technische Daten Abmessungen Domoplus DPSM 3-35 ��� ��� ��� ��� �� ���������� ��� ������ �� �� �� �� �� �� �� �� � ��� �� �� ��� �� ��� �� ��� ��� ��� ��� ��� ��������� �� ������...
  • Seite 38 Technische Daten Abmessungen Domoplus DPSM 3-50 ��� ��� ��� ��� �� ��� �� �� ��� �� �� ��� � ��� �� ���������� ������ �� �� �� ��� ��� ��� �������� �� ������...
