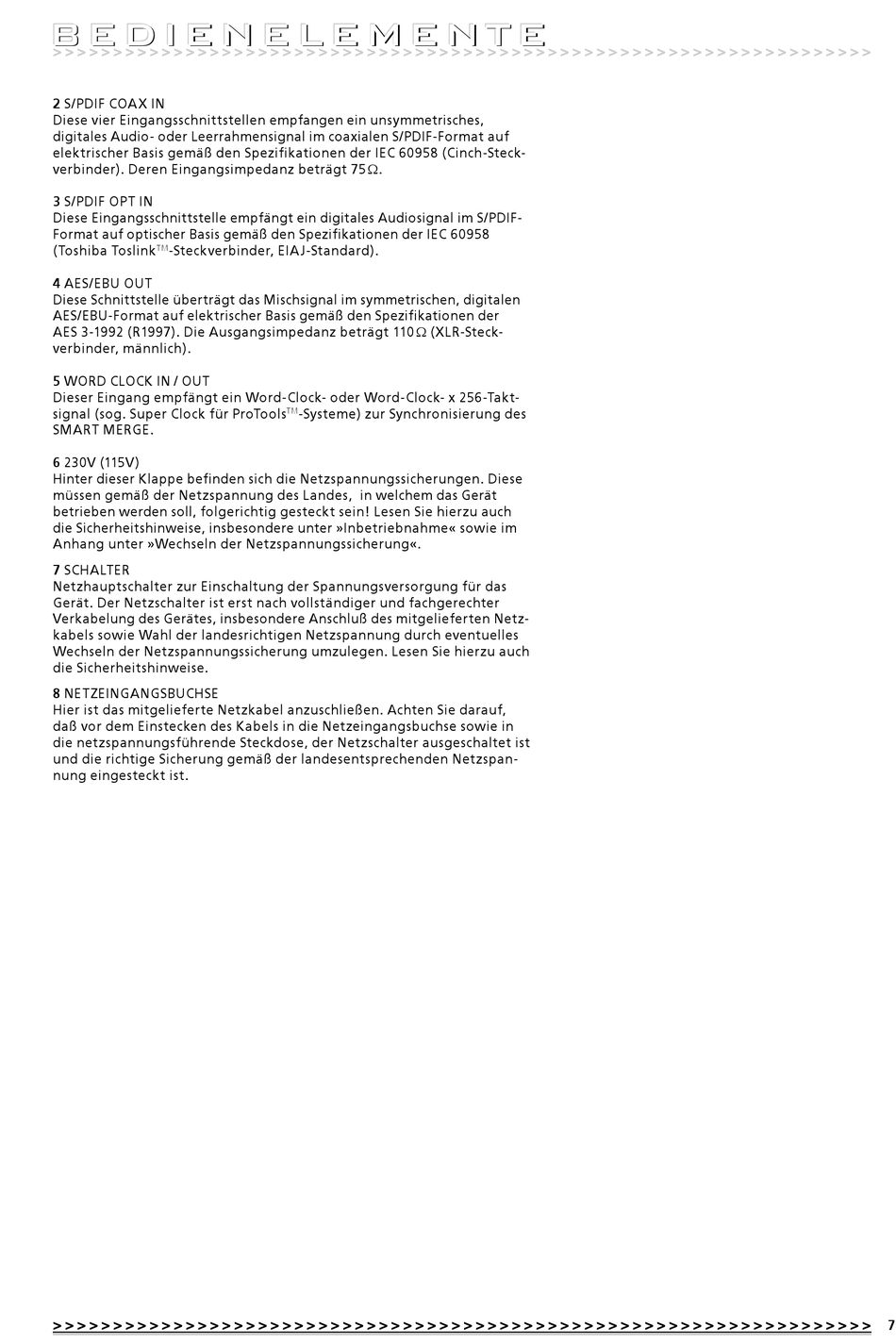

2 S/PDIF COAX IN
Diese vier Eingangsschnittstellen empfangen ein unsymmetrisches,
digitales Audio- oder Leerrahmensignal im coaxialen S/PDIF-Format auf
elektrischer Basis gemäß den Spezifikationen der IEC 60958 (Cinch-Steck-
verbinder). Deren Eingangsimpedanz beträgt 75 Ω.
3 S/PDIF OPT IN
Diese Eingangsschnittstelle empfängt ein digitales Audiosignal im S/PDIF-
Format auf optischer Basis gemäß den Spezifikationen der IEC 60958
(Toshiba Toslink -Steckverbinder, EIAJ-Standard).
TM
4 AES/EBU OUT
Diese Schnittstelle überträgt das Mischsignal im symmetrischen, digitalen
AES/EBU-Format auf elektrischer Basis gemäß den Spezifikationen der
AES 3-1992 (R1997). Die Ausgangsimpedanz beträgt 110 Ω (XLR-Steck-
verbinder, männlich).

5 WORD CLOCK IN / OUT

Dieser Eingang empfängt ein Word-Clock- oder Word-Clock- x 256-Takt-
signal (sog. Super Clock für ProTools -Systeme) zur Synchronisierung des
TM
SMART MERGE.
6 230V (115V)
Hinter dieser Klappe befinden sich die Netzspannungssicherungen. Diese
müssen gemäß der Netzspannung des Landes, in welchem das Gerät
betrieben werden soll, folgerichtig gesteckt sein! Lesen Sie hierzu auch
die Sicherheitshinweise, insbesondere unter »Inbetriebnahme« sowie im
Anhang unter »Wechseln der Netzspannungssicherung«.
7 SCHALTER
Netzhauptschalter zur Einschaltung der Spannungsversorgung für das
Gerät. Der Netzschalter ist erst nach vollständiger und fachgerechter
Verkabelung des Gerätes, insbesondere Anschluß des mitgelieferten Netz-
kabels sowie Wahl der landesrichtigen Netzspannung durch eventuelles
Wechseln der Netzspannungssicherung umzulegen. Lesen Sie hierzu auch
die Sicherheitshinweise.

8 NETZEINGANGSBUCHSE

Hier ist das mitgelieferte Netzkabel anzuschließen. Achten Sie darauf,
daß vor dem Einstecken des Kabels in die Netzeingangsbuchse sowie in
die netzspannungsführende Steckdose, der Netzschalter ausgeschaltet ist
und die richtige Sicherung gemäß der landesentsprechenden Netzspan-
nung eingesteckt ist.
� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �
�� 7
