IV. 4. INSTALACIÓN DE LA UNIDAD INTERIOR
IV. 4.1. Instalación del cuerpo de la unidad
• Utilizar pernos de Ø 10mm en acero (ganchos) para suportar la unidad;
• La instalación en el techo depende del tipo de construcción: contactar con el constructor en cuanto a los
procedimientos especificos;
1) La estructura del techo debe garantizar una posición llana de la unidad y se deben evitar posibles vibraciones;
2) Cortar la viga del techo.
3) Reforzar la viga cortada y el lugar de instalación.
• Al final de la instalación del cuerpo principal de la unidad, posicionar el tubo y la línea eléctrica en el techo. Al elegir el
lugar de la instalación, determinar la dirección de los tubos que deben ser instalados. Sobre todo en cuanto a la
instalación en el techo, posicionar los tubos refrigerantes, los tubos de desagüe, los cables de conexión entre unidad
interior/exterior en los lugares de conexión antes de colgar la unidad;

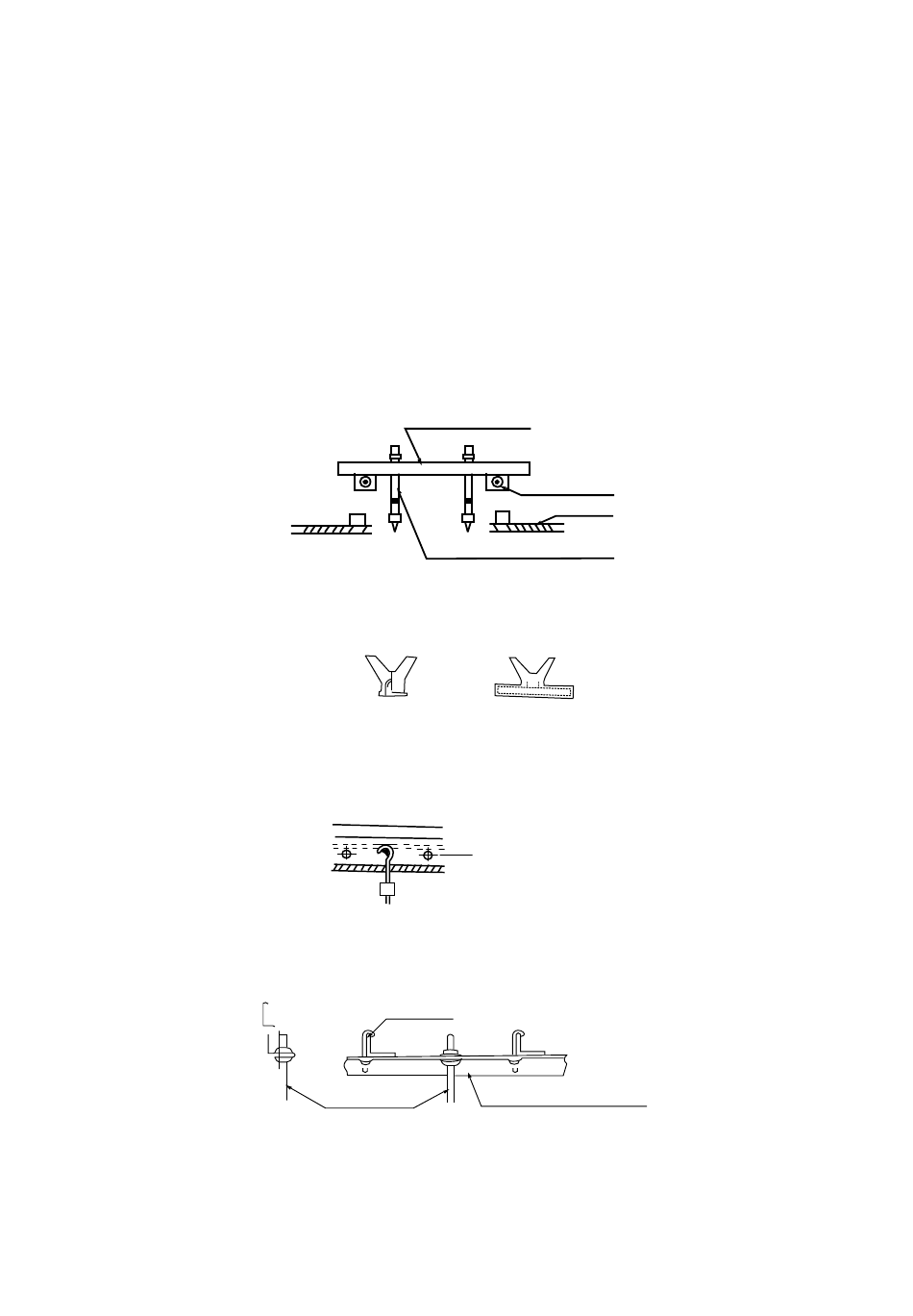

• Instalación de los ganchos.
IV. 4.2. Estructura en madera
Instalar la tabla cuadrada transversalmente sobre la viga del techo, pues instalar los ganchos:
IV. 4.3. Nuevos ladrillos en hormigón
Engastar o incluir los pernos de los tornillos (véase Fig. 4-2):
IV. 4.4 Ladrillos en hormigón
Utilizar tornillos tipo Fischer, tirantes en metal (véase Fig. 4-3):
IV. 4.5 Estructura en acero de la viga del techo
Utilizar e instalar directamente los angolares de suporte en acero (véase Fig. 4-4):
IV. 4.6 Como colgar la unidad interior
(1) Colgar la unidad interior en los ganchos y bloquear.
(2) Instalar la unidad interior horizontalmente por medio de un nivel para evitar cualquiera perdida.
62
Madera sobre la viga
Parte engastada a cuchillo
Tornillo tipo Fischer
Ganchos
Pernos de suporte
Viga del techo
Techo
Pernos de suspensión/ganchos
Fig.4-1
Parte engastada a guía
Fig.4-2
Barra de acero
Fig.4-3
Barra en acero de suporte
Fig.4-4
