Bodenplatte

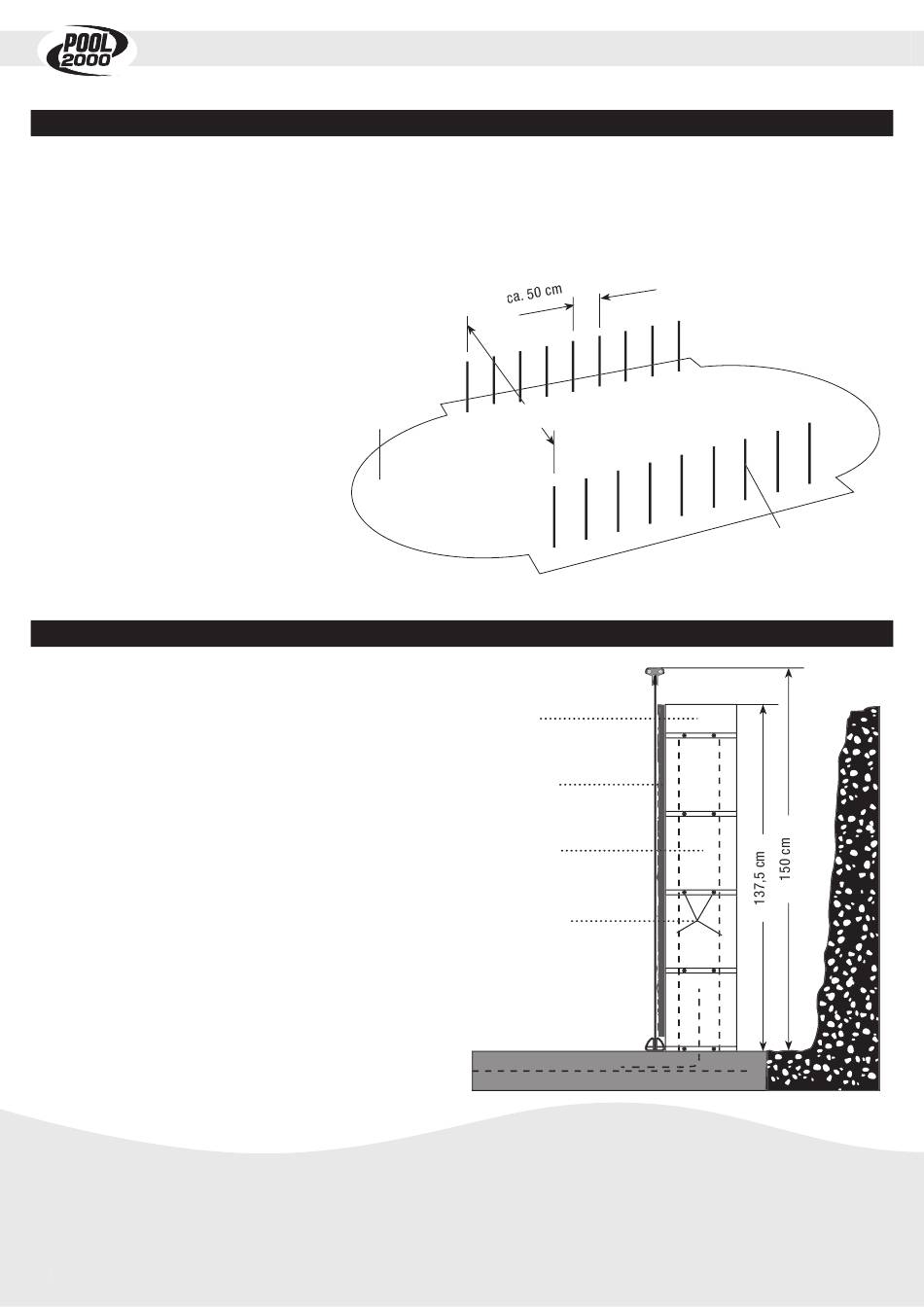

Nach dem Ausheben und Entwässern (eventuell Drainage/Schotter-
schicht verlegen) der Baugrube wird zunächst eine mindestens
10-20 cm dicke Betonsohle C20/25 (alt B25) erstellt. Baustahlmatte
Q188 A (alt Q131) einlegen. In die Betonsohle müssen auf der Mitte
der späteren Wände Armierungen eingebracht werden (Baustahl ø 8
mm, Abstände ca. 50 cm, siehe Skizze).
Die Größe der Betonsohle entspricht den Maßen der Baugrube. Die
Armierungseisen sind abgewinkelt, etwa 25x25 cm.
Der Abstand zwischen den beiden Reihen Armierungseisen beträgt
Ovalformbecken: Stützmauern und Wandverkleidung
Nach Begehbarkeit der Betonsohle werden die beiden seitlichen
Stützmauern errichtet. Jede Hohlblocksteinreihe der Hohlblocksteine
wird mit Beton C20/25 (alt B25) gefüllt und vertikal sowie horizontal
mit Baustahl (ø 8 mm) armiert.
Achten Sie beim Mauern auf die versetzten Fugen und die exakte
Einhaltung der Senkrechten und Waagerechten.
Auf genaue Parallelität beider Stützmauern achten. Das lichte Maß
zwischen den Stützmauern (i) beträgt 3,24 m, 3,54 m, 4,04 m bzw.
5,04 m. Bitte beachten Sie die Trocknungszeit des Betons (28 Tage).
4 Hohlblocksteine + 1 Ziegelstein = 112,5 cm für 120 cm Becken
5 Hohlblocksteine + 1 Ziegelstein = 137,5 cm für 150 cm Becken
Zuerst werden die Innenwände der Stützmauern mit 2 cm dicken Sty-
roporplatten verkleidet. Punktförmig an der Mauer mittels Ansatzbin-
der befestigen (Styroporkleber). Am Mauersockel bleibt ein Spalt von
2 cm Höhe frei von Styropor. Hier liegt später die Bodenschiene.
6
(bei Verwendung von 24 cm breiten Hohlblocksteinen für die Wände)
3,48 m, 3,78 m, 4,28 m bzw. 5,28 m.
Die Betonsohle ist glatt abzuziehen. Das maximale Gefälle über die
Länge und Breite darf 1 cm nicht überschreiten.
3,48 m
Betonsohle
Ziegelstein
12,5 cm hoch
Styroporplatte
2 cm dick
Hohlblockstein
24 cm hoch
Stahlbewehrung
vertikal und horizontal
Bodenplatte
Armierungseisen
(ø 8 mm, 25x25 cm)
