Aufzeichnen des Beckengrundrisses und Baugrube
Zeichen Sie auf der vorgesehenen Standfläche den genauen Grund-
riss entsprechend Ihrer Beckengröße auf und markieren Sie die Um-
risse mit Mehl oder Sand.
Bei Planung eines Technikraumes (Filteranlage etc.) sollte dieser eine
Größe von 2,50x2,00 m aufweisen. Eine Be- und Entlüftung des Tech-
nikraumes ist vorteilhaft.
Die Baugrubentiefe lässt sich wie folgt berechen:
Sauberkeitsschicht
+
Betonsohle
+
Isolierung
+
Pooltiefe
Beckenüberstand
=
Aushub der Baugrube.
Becken
BxL (m)
A (m)
3,20x5,25
2,05
3,20x6,00
2,80
3,50x7,00
3,50
4,00x8,00
4,00
4,00x10,00
6,00
5,00x9,00
4,00
5,00x11,00
6,00
Mauer
R (m)
i (m)
M (m)
1,60
3,24
2,25
1,60
3,24
3,00
1,75
3,54
3,70
2,00
4,04
4,20
2,00
4,04
6,20
2,50
5,04
4,20
2,50
5,04
6,20

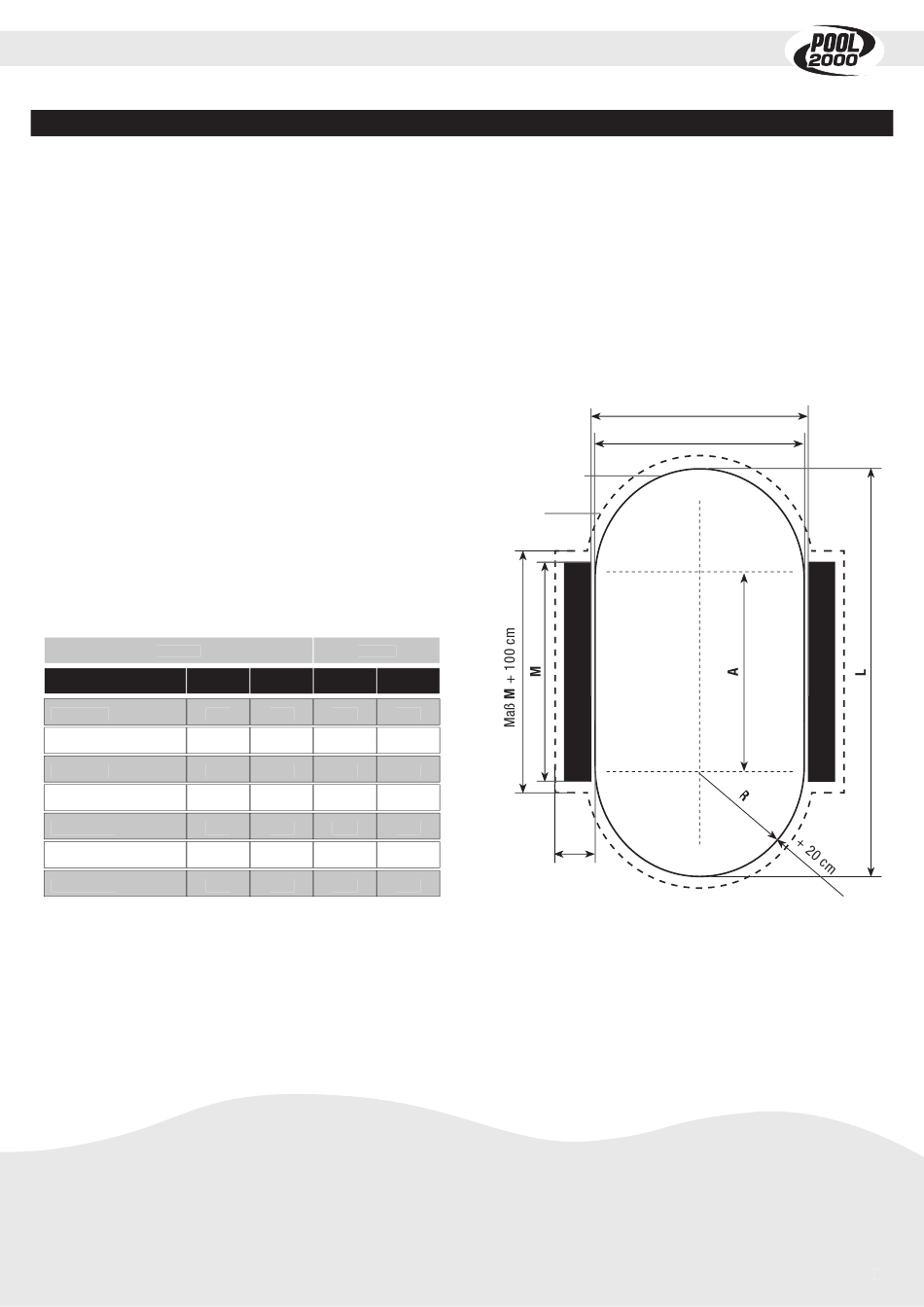

Die eigentliche Baugrube muss an den runden Stirnseiten mindestens
20 cm umlaufend größer sein und an den Längsseiten wegen der
Stützmauern 50 bis 80 cm breiter ausgehoben werden. Da je nach
Beckengröße zwischen 35 m³ und 90 m³ Erde bewegt werden müs-
sen, ist das Arbeit für einen Bagger. Die Baugrube sieht dann aus wie
die nebenstehende Abbildung.
Soll die Hinterfüllung der runden Stirnseiten nicht in Magerbeton
ausgeführt werden, sondern als Mauer, muss hier ein entsprechend
größerer Arbeitsraum ausgebaggert werden. Die Tiefe der Baugrube
ist 100 cm bzw. 140 cm zuzüglich der Stärke der Betonsohle.
In jedem Fall sollte die Beckenoberkante später 10 cm über Umge-
bungsniveau herausstehen.
Beckengrundriss
Baugrube
50-80 cm
i
B
5
