Webasto Thermo Top C Einbaudokumentation Seite 24

1 D
6
1
5
B
C
B
2 3
55
4
D 1
56
D
57
B
1
58
A

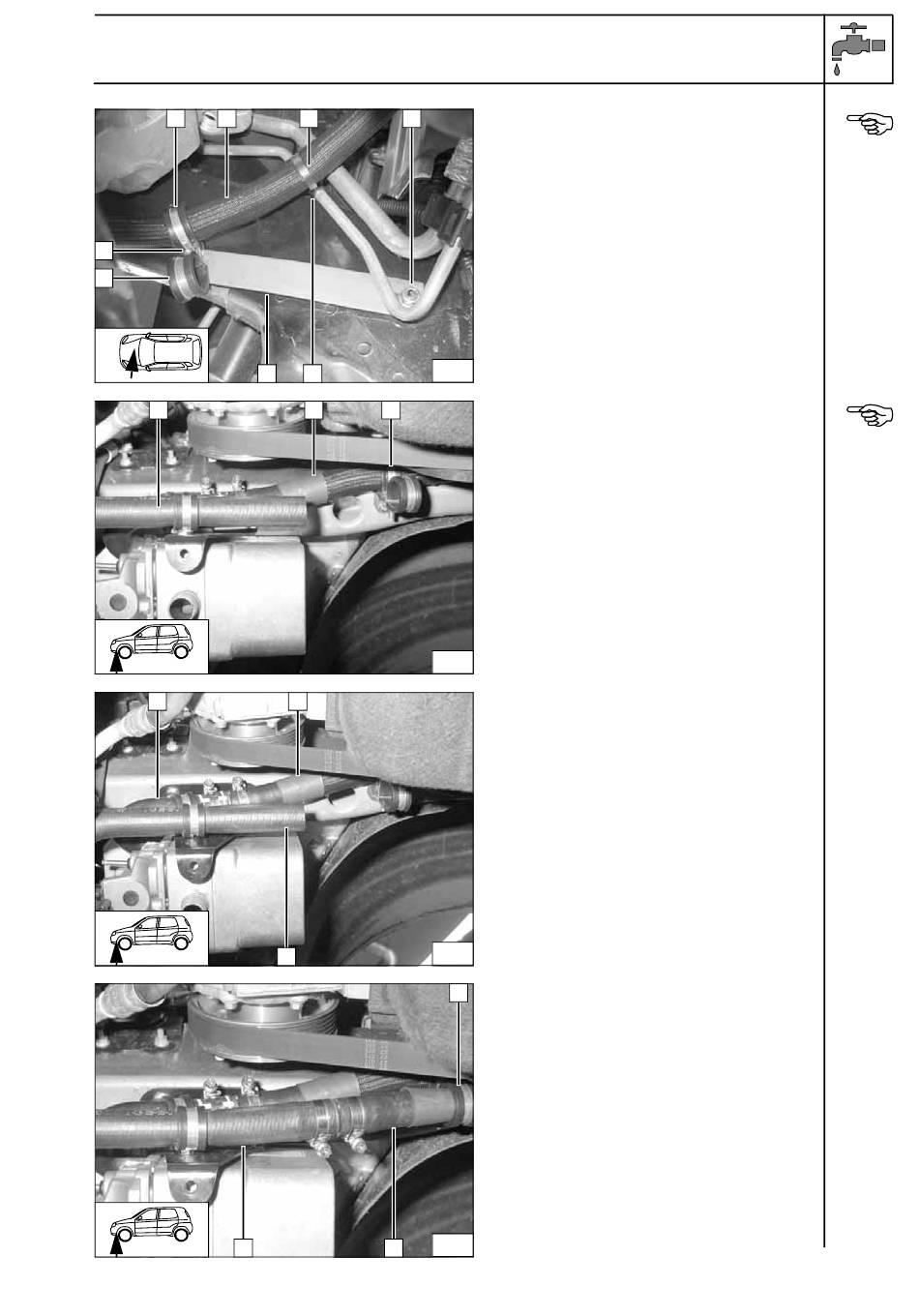

Auf Abstand zwischen Strebe 5 und Klimalei-
tung achten!
Die Biegung der Strebe 5 zeigt zum Längsträ-
ger!
Schraube 6 nur lose montieren!
Schlauch D durch die obere Rohrschelle ver-
legen!
Kabelbinder 4 durch Kabelbinder 2 führen!
3 Fzg.eigenen Mutter M8
5 Strebe
6 Schraube M6x20, Bundmutter
1 Gummierte Rohrschelle Ø 29 mm [2x]
2 Kabelbinder um Schlauch D
4 Kabelbinder um Klimaleitung
Schlauch D durch die obere Rohrschelle 1
verlegen!
1 Gummierte Rohrschelle Ø 29 mm (vor-
montiert)
1 Gummierte Rohrschelle Ø 29 mm (vor-
montiert)
VW Passat
Schlauch-
verlegung
Schlauch-
verlegung
Anschluss
am Heizge-
räteaus-
gang
Anschluss
am Heizge-
räteein-
gang
24
