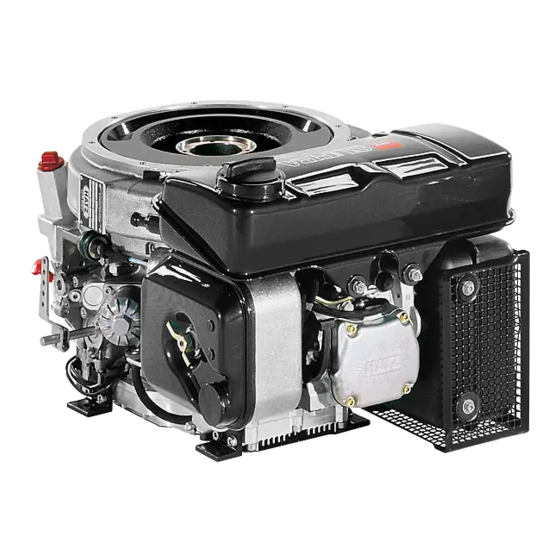

- Seite 1 CREATING POWER SOLUTIONS. 1D90V | 1D90W ANLEITUNG zum Dieselmotor Hatz Diesel www.hatz-diesel.com...
-
Seite 3: Inhaltsverzeichnis
1D90V, 1D90W Inhaltsverzeichnis Inhaltsverzeichnis Impressum ...................... 5 Allgemeines ...................... 6 Sicherheit...................... 7 Allgemeines ......................... 7 3.1.1 Bestimmungsgemäße Verwendung.................. 7 3.1.2 Pflichten des Gerätebetreibers oder Geräteherstellers ............ 8 3.1.3 Darstellung der Sicherheitshinweise.................. 9 3.1.4 Bedeutung der Sicherheitssymbole ................... 10 Sicherheitshinweise ...................... 12 3.2.1... - Seite 4 Inhaltsverzeichnis 1D90V, 1D90W Luftfilter-Wartungsanzeige (Option) kontrollieren .............. 51 Wartung...................... 53 Allgemeine Wartungshinweise................... 53 Wartungsarbeiten ...................... 54 8.2.1 Hinweisschild Wartung ...................... 55 8.2.2 Wartungsplan........................ 56 8.2.3 Ansaugbereich der Verbrennungsluft kontrollieren............ 58 8.2.4 Kühlluftbereich kontrollieren .................... 59 8.2.5 Motoröl und Ölfilter wechseln .................... 60 8.2.6...
-
Seite 5: Impressum
1D90V, 1D90W Impressum Impressum Kontaktdaten © 2018 Motorenfabrik HATZ Ernst-Hatz-Straße 16 94099 Ruhstorf Deutschland Tel. +49 (0)8531 319-0 Fax +49 (0)8531 319-418 marketing@hatz-diesel.de www.hatz-diesel.com Alle Rechte vorbehalten! Copyright Das Copyright für diese Anleitung liegt ausschließlich bei Motorenfabrik HATZ, Ruhstorf. Die vorliegende Anleitung darf nur mit schriftlicher Genehmigung vervielfäl- tigt oder an Dritte weitergegeben werden. -
Seite 6: Allgemeines
1D90V, 1D90W Kundenservice Lassen Sie Service-Arbeiten immer von qualifiziertem Fachpersonal durch- führen. Wir empfehlen Ihnen hierfür eine von über 500 HATZ-Servicestatio- nen. Dort wird Ihr Gerät von laufend geschultem Personal, mit Original HATZ-Ersatzteilen und mit HATZ-Werkzeug instandgesetzt. Auch für Bera- tung und Ersatzteilversorgung steht Ihnen das weltweite HATZ-Servicenetz zur Verfügung. -
Seite 7: Sicherheit
Eine anderweitige Verwendung ist nicht bestimmungsgemäß und somit sachwidrig. In diesem Fall kann die Sicherheit des am Gerät arbeitenden Personals beeinträchtigt werden. Für hieraus entstehende Schäden über- nimmt die Motorenfabrik HATZ keine Haftung. Die Betriebssicherheit des Geräts ist nur bei bestimmungsgemäßem Ge- brauch gewährleistet. -
Seite 8: Pflichten Des Gerätebetreibers Oder Geräteherstellers
Sicherheit 1D90V, 1D90W ▪ Der Einsatz nicht geeigneter bzw. nicht von HATZ freigegebener Ersatz- und Zubehörteile. ▪ Betrieb in feuergefährlicher oder explosionsgefährdeter Umgebung. ▪ Betrieb in geschlossenen oder schlecht belüfteten Räumen. ▪ Einbau des Geräts auf fahrbaren Geräten (z. B. Fahrzeuge, Anhänger) oder in geschlossene Räume ohne Zusatzmaßnahmen im Bereich der Zu-... -
Seite 9: Darstellung Der Sicherheitshinweise
1D90V, 1D90W Sicherheit Pflichten des Bedien- und Wartungspersonals Das mit Betrieb und Wartung beauftragte Personal muss diese Anleitung ge- lesen und verstanden haben oder durch Schulung/Unterweisung die Qualifi- kation für diese Arbeiten aufweisen. Ohne die erforderliche Qualifikation darf niemand auch nur kurzfristig am Gerät arbeiten. -
Seite 10: Bedeutung Der Sicherheitssymbole
Sicherheit 1D90V, 1D90W Signalwörter Das Signalwort kennzeichnet die Höhe des Risikos sowie die Schwere der möglichen Verletzungen: Gefahrenzeichen/ Bedeutung Signalwort Dieses Signalwort wird verwendet, um eine un- mittelbar gefährliche Situation anzuzeigen, die, wenn sie nicht vermieden wird, eine schwere Ver- letzung oder den Tod zur Folge hat. - Seite 11 1D90V, 1D90W Sicherheit Symbol Bedeutung Warnung vor entflammbaren Stoffen! Warnung vor explosionsgefährlichen Stoffen! Warnung vor giftigen Motorabgasen! Warnung vor ätzenden Stoffen! Warnung vor schweren Lasten! Warnung vor Umweltschäden! Diese Anleitung oder weiterführende Dokumentationen ande- rer Hersteller bzw. des Betreibers beachten! Zusätzliche, für den Leser nützliche Informationen!
-
Seite 12: Sicherheitshinweise
Sicherheit 1D90V, 1D90W Sicherheitshinweise 3.2.1 Betriebssicherheit Einleitung Dieses Kapitel behandelt alle wichtigen Sicherheitshinweise zum Schutz von Personen sowie für den sicheren und störungsfreien Betrieb. Weitere aufga- benbezogene Sicherheitshinweise sind am Anfang der jeweiligen Kapitel enthalten. GEFAHR Lebensgefahr, Verletzungsgefahr oder Gefahr von Sach- schäden durch Missachtung dieser Anleitung und aller dar-... - Seite 13 Die am Gerät angebrachten Warn- und Hinweisschilder sind zu beachten (siehe Kapitel 3.3 Beschilderung, Seite 19). Die Warn- und Hinweisschilder sind in lesbarem Zustand zu halten und bei Bedarf auszutauschen. Wenden Sie sich hierzu bitte an Ihre nächste HATZ- Servicestation. Wartungsarbeiten Wartungsarbeiten, die über den Umfang der in dieser Anleitung beschriebe-...
- Seite 14 Sicherheit 1D90V, 1D90W Allgemeine Sicherheitshinweise GEFAHR Lebensgefahr und Verletzungsgefahr durch Missachtung von Warnhinweisen am Gerät und in dieser Anleitung. ▪ Warnhinweise am Gerät und in dieser Anleitung beachten. WARNUNG Verletzungsgefahr und Gefahren für den ordnungsgemäßen Betrieb durch mangelnde Personalqualifikation. ▪...
-
Seite 15: Gerätespezifische Sicherheitshinweise Für Den Betrieb
Falls Sie einen Motor haben, der noch nicht in einer Maschine installiert ist, und erst eingebaut werden muss, dann ist unbedingt vor dem Einbau die Montageanleitung für HATZ-Dieselmotoren zu beachten. Diese Montageanleitung enthält wichtige Hinweise für den sicherheitsge- rechten Einbau. -
Seite 16: Gerätespezifische Sicherheitshinweise Für Wartungsarbeiten
Wartungsarbeiten Wartungsarbeiten, die über den Umfang der in dieser Anleitung beschriebe- nen Arbeiten hinausgehen, dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Wir empfehlen Ihnen hierfür eine von über 500 HATZ- Servicestationen. Austausch von Teilen ▪ Beim Austausch defekter Bauteile empfehlen wir die Verwendung von Ori- ginal HATZ-Ersatzteilen (siehe Kapitel 2 Allgemeines, Seite 6). - Seite 17 1D90V, 1D90W Sicherheit Sicherheitshinweise für Wartungsarbeiten GEFAHR Explosionsgefahr durch entzündliche Reinigungsmittel. Es besteht Explosionsgefahr, wenn Waschbenzin für die Reini- gung verwendet wird. Es ist hochentzündlich, elektrostatisch aufladbar und kann ein explosionsfähiges Gas-Luft-Gemisch er- zeugen. ▪ Zur Reinigung halogenfreien Kaltreiniger mit einem hohen Flammpunkt verwenden.
-
Seite 18: Elektrische Anlage
Sicherheit 1D90V, 1D90W 3.2.4 Elektrische Anlage Sicherheitshinweise GEFAHR Lebensgefahr, Verletzungsgefahr oder Gefahr von Sach- schäden durch falsche Anwendung von Batterien. ▪ Kein Werkzeug oder sonstige Metallgegenstände auf die Batterie legen. ▪ Vor jeder Durchführung von Arbeiten an der elektrischen Anlage immer den Minus-Pol der Batterie abklemmen. -
Seite 19: Beschilderung
Zugehörige Schaltpläne werden dem Gerät bei Ausrüstung mit elektrischer Anlage beigefügt. Zusätzliche Schaltpläne können bei Bedarf angefordert werden. ▪ Für elektrische Anlagen, die nicht nach HATZ-Schaltplänen ausgeführt werden, übernehmen wir keine Haftung. ▪ Defekte Anzeigeleuchten unverzüglich ersetzen. ▪ Den Startschlüssel nicht während des Betriebs abziehen. - Seite 20 Sicherheit 1D90V, 1D90W Schild Bedeutung Mechanische Öldrucküberwachung (Option): 1. Motor hat selbsttätig abgestellt. 2. Kraftstoff auffüllen. 3. Sicherstellen, dass der Motor waagerecht steht. 0000 051 268 02 4. Ölstand kontrollieren. 5. Motoröl ggf. nachfüllen. 6. Handhebel ca. 15 Sekunden drücken.
-
Seite 21: Technische Daten
1D90V, 1D90W Technische Daten Technische Daten Motordaten und Füllmengen 1D90 Ausführung V, W Bauart Luftgekühlter Viertakt-Dieselmotor Verbrennungssystem Direkt-Einspritzung Zylinderzahl Bohrung / Hub 104 / 85 Hubraum Motorölfüllmenge ca. Ltr. Unterschied zwischen „max“ und „min“ ca. Ltr. Markierung Motorölverbrauch (nach max. -
Seite 22: Motor-Typenschild
Technische Daten 1D90V, 1D90W Schraubenanzugsmomente Bezeichnung Ölablassschraube Motor-Typenschild EMISSION CONTROL INFORMATION MOTORENFABRIK HATZ GMBH KG ¬ D-94099 RUHSTORF www.hatz-diesel.com Model: Build: S/N: Power: Displ: Eng.Fam: Emission Control System: Power Category: ULTRA LOW SULFUR DIESEL FUEL ONLY. THIS ENGINE COMPLIES WITH U.S. EPA REGULATIONS FOR MY2018 NONROAD DIESEL ENGINES. -
Seite 23: Motornummer
1D90V, 1D90W Technische Daten Folgende Daten sind bei Anfragen und Ersatzteilbestellungen immer anzu- geben: Modellbezeichnung Motornummer Nenndrehzahl (RPM) 4.2.1 Motornummer Aufschlüsselung der Motornummer 133 11 15 123456 Motor-Typnummer Motor-Seriennummer Baujahr Fabrikationsnummer (fortlaufend) Motor-Typnummer Anhand der Motor-Typnummer ist ersichtlich, ob der Motor mit einem Diesel- oxidationskatalysator (DOC) ausgerüstet ist. -
Seite 24: Physikalische Betriebsbedingungen
Sollte das Gerät in großer Höhe oder bei hohen Temperaturen betrieben werden, dann ist ggf. eine Einstellungskorrektur am Motor notwendig, sofern bei der Bestellung des Geräts die kli- matischen Gegebenheiten nicht berücksichtigt wurden. Bitte nehmen Sie im Bedarfsfall mit Ihrer nächsten HATZ-Service- station Kontakt auf. Motoröl Öl-Qualität Geeignet sind alle Markenöle, die mindestens eine der folgenden Spezifika-... - Seite 25 1D90V, 1D90W Technische Daten Motoren ohne Dieseloxidationskatalysator (DOC) (Details hierzu siehe Kapitel 4.2.1 Motornummer, Seite 23). ▪ ACEA – B3 / E4 oder höherwertig ▪ API – CF / CH-4 oder höherwertig Werden Motoröle mit niedrigerem Qualitätsstandard verwendet, so ist das Ölwechselintervall auf 150 Betriebsstunden zu verkürzen.
-
Seite 26: Kraftstoff
Technische Daten 1D90V, 1D90W Kraftstoff Kraftstoffsorte Geeignet sind alle Dieselkraftstoffe, die den Mindestanforderungen folgen- der Spezifikationen entsprechen: ▪ Europa: EN 590 ▪ UK: BS 2869 A1 / A2 ▪ USA: ASTM D 975-09a 1-D S15 oder 2-D S15 1) 2) ▪ USA: ASTM D 975-09a 1-D oder 2-D Geeignet nur für Motoren ohne Dieseloxidationskatalysator - DOC. - Seite 27 1D90V, 1D90W Technische Daten Winterkraftstoff Bei Außentemperaturen unter 0 °C Winterkraftstoff verwenden, bzw. recht- zeitig Petroleum beimischen: Tiefste Umgebungstem- Petroleumanteil [%] bei peratur beim Start [°C] Sommerkraftstoff Winterkraftstoff 0 bis -10 ‑ -10 bis -15 ‑ -15 bis -20 -20 bis -30 ‑...
-
Seite 28: Aufbau Des Motors
Aufbau des Motors 1D90V, 1D90W Aufbau des Motors Übersicht Öleinfüllschraube Ölmessstab Motor-Typenschild Ansaugöffnung für Verbrennungsluft Trockenluftfilter Wasserabscheider Deckel zum Zylinderkopf Tankdeckel Ansaugöffnung für Kühlluft Luftfilter-Wartungsanzeige (Option) Drehzahlverstellhebel Ölfilter (Option) Kraftstofffilter Kühlluftaustritt Abgasschalldämpfer Elektrostarter Zentralstecker für elektrische Anlage Ölablassschraube Anleitung HATZ... -
Seite 29: Transport, Montage Und Inbetriebnahme
▪ Nach Anlieferung das Gerät auf Vollständigkeit und Transportschäden prüfen. ▪ Das Gerät nur im ausgeschalteten und abgekühlten Zustand transportie- ren. ▪ Bei Fragen zum Transport des Geräts wenden Sie sich bitte an Ihre nächste HATZ-Servicestation. Kontaktmöglichkeiten siehe Kapitel 1 Im- pressum, Seite 5 oder www.hatz-diesel.com. HATZ Anleitung... -
Seite 30: Montagehinweise
Nach Beendigung der Transporttätigkeiten die Hebeösen (2) wieder entfernen. Montagehinweise HATZ-Dieselmotoren sind wirtschaftlich, robust und langlebig. Deshalb sind sie meist in Geräte eingebaut, die gewerblich genutzt werden. Der Gerätehersteller muss bestehende Vorschriften zur Gerätesicherheit be- achten – der Motor ist Teil eines Geräts. -
Seite 31: Vorbereitung Zur Inbetriebnahme
Zustand erhalten. Sollte sich ein Aufkleber lösen oder nur noch schwer zu lesen sein, dann muss unverzüglich für Ersatz gesorgt werden! Wenden Sie sich hierzu bitte an Ihre nächste HATZ-Servicestation. ▪ Jede unsachgemäße Veränderung am Motor schließt eine Haftung für daraus resultierende Schäden aus. -
Seite 32: Motoröl Einfüllen (Erstbefüllung)
Transport, Montage und Inbetriebnahme 1D90V, 1D90W Motoröl einfüllen (Erstbefüllung) Die Motoren werden normalerweise ohne Motorölfüllung ausgeliefert. Sicherheitshinweise VORSICHT Verletzungsgefahr Längerer Kontakt mit Motoröl kann zu Hautreizungen führen. ▪ Schutzhandschuhe tragen. ▪ Bei Hautkontakt die betroffenen Hautpartien gründlich mit Wasser und Seife waschen. - Seite 33 1D90V, 1D90W Transport, Montage und Inbetriebnahme Vorgehensweise Schritt Tätigkeit Ölmessstab (1) herausziehen und säubern. Öleinfüllschraube (2) herausdrehen. Motoröl einfüllen. Spezifikation und Viskosität siehe Kapitel 4.4 Motoröl, Seite 24. Motorölfüllmenge siehe Kapitel 4.1 Motorda- ten und Füllmengen, Seite 21. Ölmessstab wieder einführen.
-
Seite 34: Bedienung Und Betrieb
Bedienung und Betrieb 1D90V, 1D90W Bedienung und Betrieb Sicherheitshinweise HINWEIS Sicherheitskapitel beachten! Die grundlegenden Sicherheitshinweise im Kapitel 3 Sicherheit, Seite 7 beachten. WARNUNG Verletzungsgefahr durch Schäden und Defekte am Gerät. ▪ Gerät im Falle einer lokalisierten und identifizierten Beschä- digung keinesfalls in Betrieb nehmen. -
Seite 35: Prüfungen Durchführen
1D90V, 1D90W Bedienung und Betrieb Max. zulässige Kräfte an Drehzahlverstell- und Stopphebel Prüfungen durchführen Vor dem Starten Vor dem Starten des Motors müssen einige Prüfungen durchgeführt werden, um einen einwandfreien Betrieb des Geräts sicherzustellen. Vorgehensweise Schritt Prüfung Gerät steht sicher und eben. -
Seite 36: Mechanische Öldrucküberwachung (Option) Aktivieren
Bedienung und Betrieb 1D90V, 1D90W 7.3.1 Mechanische Öldrucküberwachung (Option) aktivieren Voraussetzungen Eine Aktivierung der mechanischen Öldrucküberwachung ist in den nachfol- genden Situationen erforderlich: ▪ Motor stellt ab wegen unzureichender Motorölversorgung ▪ Motor stellt ab wegen leergefahrenem Kraftstoffbehälter ▪ bei Erstbefüllung des Kraftstoffbehälters ▪... -
Seite 37: Drehzahlverstellung Einstellen
1D90V, 1D90W Bedienung und Betrieb Vorgehensweise Schritt Tätigkeit Wenn der Motor selbsttätig abgestellt hat, Kraftstoff auffüllen. Ölstand kontrollieren. Dabei sicherstellen, dass der Motor waagrecht steht. Motoröl ggf. nachfüllen. Mechanische Öldrucküberwachung aktivieren: ▪ Handhebel (1) ca. 15 Sekunden drücken. Bei Motoren mit Kraftstoffförderpumpe gleichzeitig Kraftstoff vor- pumpen: ▪... -
Seite 38: Motor Starten
Bedienung und Betrieb 1D90V, 1D90W Vorgehensweise Schritt Tätigkeit Je nach Möglichkeit oder Erfordernis den Drehzahlver- stellhebel (1) entweder in Stellung „1/2“ oder in Stellung „START“ bringen. Darauf achten, dass sich der Stopphebel (2) in Be- triebsstellung „START“ befindet. Hinweis: Je nach Ausstattung kann der Stopphebel auch elek- trisch betätigt werden. - Seite 39 1D90V, 1D90W Bedienung und Betrieb Übersicht – HATZ-Armaturenkasten Schutzkappe Startschlüssel Vorglühanzeige (Option) Luftfilterwartungsanzeige (nicht aktiviert) Motortemperaturanzeige (Option) Öldruckanzeige Ladekontrolle Betriebsanzeige Betriebsstundenzähler (Option) Zündschloss Betrieb Starten Anzeigeleuchten Beim Drehen des Startschlüssels auf Stellung „I“ blinken oder leuchten ver- schiedene Anzeigeleuchten auf (je nach Ausstattung). Falls eine Störung vorliegt, erlischt die betreffende Anzeigeleuchte nach dem Motorstart nicht oder sie leuchtet während des Betriebs erneut auf.
- Seite 40 Öldruckanzeige Motor sofort abstellen! Gefahr von Motorschäden. Ölstand kon- trollieren (siehe Kapitel 7.6 Ölstand kontrollieren, Seite 46). Bei korrektem Ölstand HATZ-Servicestation kontaktieren. Motortemperaturanzeige Motor sofort abstellen! Gefahr von Motorschäden. Motortempe- ratur ist unzulässig hoch. Details zu Fehlersuchmaßnahmen sie- he Kapitel 9.1 Störungssuche und -beseitigung, Seite 73.
- Seite 41 1D90V, 1D90W Bedienung und Betrieb Vorgehensweise HINWEIS ▪ Max. 30 Sekunden starten. Wenn der Motor dann noch nicht läuft, Startschlüssel in Stellung „0“ zurückdrehen und Ursache beseitigen (siehe Kapitel 9.1 Störungssuche und - beseitigung, Seite 73). ▪ Vor jedem erneuten Anlassen den Startschlüssel in Stellung „0“...
- Seite 42 Bedienung und Betrieb 1D90V, 1D90W HINWEIS ▪ Bei eventuellen Unregelmäßigkeiten, Motor sofort abstellen. ▪ Störung lokalisieren und beheben. ▪ Details zu Fehlersuchmaßnahmen siehe Kapitel 9.1 Stö- rungssuche und -beseitigung, Seite 73. Elektrische Abschaltautomatik (Option) Erkennungsmerkmal der elektrischen Abschaltautomatik ist ein kurzzeitiges Blinken aller Anzeigeleuchten nach Drehung des Startschlüssels auf Stel-...
-
Seite 43: Motor Abstellen
1D90V, 1D90W Bedienung und Betrieb Motor abstellen Sicherheitshinweise VORSICHT Verletzungsgefahr durch unbefugten Zugriff. Wenn Unbefugte am Gerät hantieren, besteht Verletzungsge- fahr. ▪ Bei Betriebsunterbrechungen bzw. nach Arbeitsschluss Startschlüssel vor unbefugtem Zugriff schützen. VORSICHT Zündschloss vor Schmutz und Feuchtigkeit schützen. ▪... -
Seite 44: Motor Abstellen (Mechanisch)
Bedienung und Betrieb 1D90V, 1D90W 7.5.1 Motor abstellen (mechanisch) HINWEIS Motoren mit blockierter unterer Leerlaufdrehzahl können mit dem Drehzahlverstellhebel nicht abgestellt werden. Hier erfolgt die Abstellung mit dem Stopphebel oder mit dem Startschlüssel, je nach Ausstattung des Motors. Übersicht Drehzahlverstellhebel... -
Seite 45: Motor Abstellen (Elektrisch)
1D90V, 1D90W Bedienung und Betrieb 7.5.2 Motor abstellen (elektrisch) Übersicht START STOP Schutzkappe Startschlüssel Stopphebel Stoppmagnet Zündschloss Betrieb HATZ Anleitung... -
Seite 46: Ölstand Kontrollieren
Bedienung und Betrieb 1D90V, 1D90W Vorgehensweise Schritt Tätigkeit Startschlüssel in Stellung „0“ drehen. Der Stopphebel (3) wird mit dem Stoppmagnet (4) in Stellung „STOP“ betätigt. Der Motor stellt ab. Alle Kontrollleuchten verlöschen. Startschlüssel abziehen. Zündschloss mit Schutzkappe (1) verschließen. HINWEIS Gefahr der Batterie-Tiefentladung. - Seite 47 1D90V, 1D90W Bedienung und Betrieb VORSICHT Gefahr eines späteren Motorschadens. ▪ Motorbetrieb mit einem Ölstand unterhalb der min.-Markie- rung oder oberhalb der max.-Markierung kann zu Motor- schäden führen. ▪ Bei der Ölstandskontrolle muss der Motor waagerecht ste- hen und seit einigen Minuten abgestellt sein.
-
Seite 48: Kraftstoff Nachfüllen
Bedienung und Betrieb 1D90V, 1D90W Kraftstoff nachfüllen Sicherheitshinweise GEFAHR Feuergefahr durch Kraftstoff. Auslaufender oder verschütteter Kraftstoff kann sich an heißen Motorteilen entzünden und schwere Verbrennungen verursa- chen. ▪ Nur bei abgestelltem Motor auftanken. ▪ Nie in der Nähe offener Flammen oder zündfähiger Funken auftanken. - Seite 49 1D90V, 1D90W Bedienung und Betrieb Übersicht Kraftstoffbehälter Tankdeckel Kraftstoffförderpumpe Handhebel Vorgehensweise HINWEIS ▪ Vor dem ersten Start bzw. bei leergefahrenem Kraftstoffsys- tem, den Kraftstoffbehälter vollständig mit Dieselkraftstoff befüllen. ▪ Die Entlüftung des Kraftstoffsystems erfolgt selbsttätig, wenn der Kraftstoffbehälter am Motor angebaut bzw. über der Einspritzpumpe angebracht ist.
-
Seite 50: Wasserabscheider Kontrollieren
Bedienung und Betrieb 1D90V, 1D90W Schritt Tätigkeit Gegebenenfalls mechanische Öldrucküberwachung (Option) ak- tivieren (siehe Kapitel 7.3.1 Mechanische Öldrucküberwachung (Option) aktivieren, Seite 36). Wasserabscheider kontrollieren Sicherheitshinweise VORSICHT Gefahr der Umweltverschmutzung durch verschütteten Kraftstoff. Wenn das Wasser aus dem Wasserabscheider abgelassen wird, wird auch eine geringe Menge Kraftstoff mit abgelassen. -
Seite 51: Luftfilter-Wartungsanzeige (Option) Kontrollieren
1D90V, 1D90W Bedienung und Betrieb Vorgehensweise Schritt Tätigkeit Ausführung mit Schauglas: Schauglas (2) auf Wasserinhalt überprüfen. Angesammeltes Wasser ist durch eine klare Trennlinie gegen- über dem darüberliegenden Dieselkraftstoff deutlich erkennbar. Geeigneten Behälter unter die Ablassschraube (1) bzw. (3) plat- zieren. - Seite 52 Bedienung und Betrieb 1D90V, 1D90W Vorgehensweise Schritt Tätigkeit Motor kurz auf Höchstdrehzahl bringen. Wenn sich der Gummibalg (1) zusammenzieht und das grüne Feld (2) überdeckt, Luftfilteranlage umgehend kontrollieren (sie- he Kapitel 8.2.10 Trockenluftfilter warten, Seite 70). Unter staubigen Bedingungen den Gummibalg (1) mehrmals täglich kontrollieren.
-
Seite 53: Wartung
1D90V, 1D90W Wartung Wartung Allgemeine Wartungshinweise Sicherheitshinweise WARNUNG Verletzungsgefahr durch Missachtung der Handlungsanwei- sungen und durch eigenmächtige Handlungen am Gerät. ▪ Alle gegebenen Anweisungen beachten. ▪ Keine Tätigkeiten ausführen, zu denen keine Qualifikation vorliegt. Ggf. an entsprechend eingewiesenes Personal wenden. -
Seite 54: Wartungsarbeiten
▪ Bei Wartungsarbeiten gelöste Schraubenverbindungen stets wieder fest- ziehen. ▪ Nach erfolgten Wartungs- und Reparaturarbeiten einen Funktionstest (Probelauf) durchführen. ▪ Für Wartungsarbeiten, die nicht in den Wartungsunterlagen aufgeführt und beschrieben sind, setzen Sie sich bitte mit Ihrer nächsten HATZ-Service- station in Verbindung. Wartungsarbeiten Sicherheitshinweis VORSICHT Verletzungsgefahr durch Nichtbeachtung von Wartungshin- weisen. -
Seite 55: Hinweisschild Wartung
1D90V, 1D90W Wartung 8.2.1 Hinweisschild Wartung HINWEIS Je nachdem, ob der Motor mit oder ohne Dieseloxidations- katalysator (DOC) ausgerüstet ist, wird einer der abgebildeten Wartungspläne mitgeliefert. ▪ Er soll an gut sichtbarer Stelle am Motor oder Gerät aufge- klebt sein. -
Seite 56: Wartungsplan
Wartung 1D90V, 1D90W Ausführung mit DOC 1D42: IN 0.1 mm EX 0.2 mm 1D50: IN 0.1 mm EX 0.2 mm 1D81: IN 0.3 mm EX 0.3 mm 1D90: IN 0.3 mm EX 0.3 mm DIESEL 1D.. with DOC Low SAPS... - Seite 57 1D90V, 1D90W Wartung Symbol Wartungsinter- Wartungstätigkeit/Kontrolle Kapitel vall Alle 8-15 Be- Ölstand kontrollieren. 7.6 Ölstand kon- triebsstunden trollieren, Seite bzw. vor dem täg- lichen Start Luftfilter-Wartungsanzeige 7.9 Luftfilter-War- kontrollieren. tungsanzeige (Option) kontrol- lieren, Seite 51 Ansaugbereich der Verbren- 8.2.3 Ansaugbe- nungsluft kontrollieren.
-
Seite 58: Ansaugbereich Der Verbrennungsluft Kontrollieren
Wartung 1D90V, 1D90W 8.2.3 Ansaugbereich der Verbrennungsluft kontrollieren Sicherheitshinweise VORSICHT Verbrennungsgefahr. Bei Arbeiten am heißen Motor besteht Verbrennungsgefahr. ▪ Motor abkühlen lassen. ▪ Schutzhandschuhe tragen. HINWEIS Bei starker Verschmutzung die Wartungsintervalle entsprechend verkürzen (siehe Kapitel 8.2.2 Wartungsplan, Seite 56). Übersicht Ansaugöffnung für Verbrennungsluft... -
Seite 59: Kühlluftbereich Kontrollieren
1D90V, 1D90W Wartung 8.2.4 Kühlluftbereich kontrollieren Sicherheitshinweise VORSICHT Verbrennungsgefahr. Bei Arbeiten am heißen Motor besteht Verbrennungsgefahr. ▪ Motor vor Wartungsarbeiten abkühlen lassen. VORSICHT Gefahr von Motorschäden durch Überhitzung. Die Motortemperaturanzeige (Option) leuchtet auf, sobald der Motor unzulässig heiß wird. ▪... -
Seite 60: Motoröl Und Ölfilter Wechseln
Wartung 1D90V, 1D90W Vorgehensweise Schritt Tätigkeit Ansaugöffnung (1) und Kühlluftaustritt (2) auf grobe Verschmut- zung wie Blätter, starke Staubansammlung etc. kontrollieren und ggf. reinigen (siehe Kapitel 8.2.7 Kühlluftbereich reinigen, Seite 66). 8.2.5 Motoröl und Ölfilter wechseln Sicherheitshinweise VORSICHT Verbrennungsgefahr. Bei Arbeiten am Motor droht Verbrennungsgefahr durch heißes Öl. - Seite 61 1D90V, 1D90W Wartung VORSICHT Verletzungsgefahr. Bei Arbeiten mit Druckluft können Fremdkörper das Auge tref- fen. ▪ Schutzbrille tragen. ▪ Den Druckluftstrahl nie auf Menschen oder sich selbst rich- ten. VORSICHT Gefahr eines späteren Motorschadens. ▪ Motorbetrieb mit einem Ölstand unterhalb der min.-Markie- rung oder oberhalb der max.-Markierung kann zu Motor-...
- Seite 62 Wartung 1D90V, 1D90W Vorgehensweise Schritt Tätigkeit Behälter zum Auffangen von Altöl bereitstellen. Der Behälter muss groß genug sein, um die gesamte Motoröl-Füllmenge aufnehmen zu können. Ölablassschraube (1) herausdrehen und Öl restlos ablaufen lassen. Gereinigte Ölablassschraube (1) mit neuem Dichtring (2) ein- drehen und festziehen.
- Seite 63 1D90V, 1D90W Wartung Schritt Tätigkeit Beim Einsetzen des neuen Ölfilters auf die „TOP“-Markierung (3) achten. Dichtring (2) auf Beschädigung prüfen und bei Bedarf erneuern. Gewinde und Dichtring der Verschlussschraube mit Schmiermit- tel „K“ benetzen, siehe Ersatzteilliste. Verschlussschraube eindrehen und festziehen.
-
Seite 64: Ventilspiel Prüfen Und Einstellen
Wartung 1D90V, 1D90W Schritt Tätigkeit Nach kurzem Probelauf Ölstand nochmals kontrollieren und bei Bedarf Motoröl nachfüllen. Ölablassschraube und Verschlussschraube am Ölfilter auf Dichtheit prüfen. 8.2.6 Ventilspiel prüfen und einstellen Sicherheitshinweis VORSICHT Verbrennungsgefahr. Bei Arbeiten am heißen Motor besteht Verbrennungsgefahr. Ein- stellungen nur bei kaltem Motor durchführen (10-30 °C). - Seite 65 1D90V, 1D90W Wartung Übersicht – Ventilspiel einstellen Kipphebel für Auslassventil Kipphebel für Einlassventil Fühlerlehre Sechskantmutter Einstellschraube Vorgehensweise – Ventilspiel einstellen Schritt Tätigkeit Motor in Drehrichtung drehen bis der Kipphebel (1) das Auslass- ventil voll geöffnet hat. Anschließend Ventilspiel am Kipphebel (2) mit Fühlerlehre (3) prüfen.
-
Seite 66: Kühlluftbereich Reinigen
Wartung 1D90V, 1D90W 8.2.7 Kühlluftbereich reinigen Sicherheitshinweise VORSICHT Verbrennungsgefahr. Bei Arbeiten am heißen Motor besteht Verbrennungsgefahr. ▪ Motor vor Wartungsarbeiten abkühlen lassen. VORSICHT Verletzungsgefahr. Bei Arbeiten mit Druckluft können Fremdkörper das Auge tref- fen. ▪ Schutzbrille tragen. ▪ Den Druckluftstrahl nie auf Menschen oder sich selbst rich- ten. -
Seite 67: Schraubverbindungen Überprüfen
1D90V, 1D90W Wartung Vorgehensweise Schritt Tätigkeit Trockene Verschmutzung Den Motor trocken reinigen und mit Druckluft durchblasen. Feuchte bzw. ölige Verschmutzung HATZ-Servicestation kontaktieren. 8.2.8 Schraubverbindungen überprüfen Sicherheitshinweis HINWEIS ▪ Zylinderkopfbefestigung nicht nachziehen! ▪ Die Einstellschrauben am Drehzahlregler und am Einspritz- system sind mit Sicherungslack versehen und dürfen nicht nachgezogen oder verstellt werden. - Seite 68 Wartung 1D90V, 1D90W VORSICHT Verbrennungsgefahr. Bei Arbeiten am heißen Motor besteht Verbrennungsgefahr. ▪ Motor abkühlen lassen. ▪ Schutzhandschuhe tragen. VORSICHT Verletzungsgefahr Wiederholter Kontakt mit Dieselkraftstoff kann zu spröder und rissiger Haut führen. ▪ Schutzhandschuhe tragen. VORSICHT Gefahr der Umweltverschmutzung durch verschütteten Kraftstoff.
- Seite 69 1D90V, 1D90W Wartung Vorgehensweise Schritt Tätigkeit Abbildung Kraftstoffzulaufleitung vor und nach dem Kraftstofffilter ab- sperren, siehe Pos. 1. Kraftstofffilter (2) von der Hal- terung abschrauben ▪ Geeignetes Gefäß unter den Kraftstofffilter stellen, um austretenden Kraftstoff auf- zufangen. ▪ Kraftstoffleitung (3) beidsei-...
-
Seite 70: Trockenluftfilter Warten
Wartung 1D90V, 1D90W Schritt Tätigkeit Abbildung Kraftstofffilter und Leitungen nach kurzem Probelauf auf Dichtheit prüfen. 8.2.10 Trockenluftfilter warten Sicherheitshinweise VORSICHT Verbrennungsgefahr. Bei Arbeiten am heißen Motor besteht Verbrennungsgefahr. ▪ Schutzhandschuhe tragen. HINWEIS ▪ Filterpatrone umgehend reinigen, wenn bei Höchstdrehzahl die Wartungsanzeige anspricht. -
Seite 71: Luftfilterpatrone Prüfen Und Reinigen
1D90V, 1D90W Wartung Schritt Tätigkeit Abbildung Bei Ausführung mit Luftfilter- Wartungsanzeige das Ventil- plättchen (4) auf Zustand und Sauberkeit überprüfen. Filtergehäuse (5) und Deckel zum Luftfilter reinigen. Das Eindringen von Schmutz oder sonstigen Fremdkörpern in die Ansaugöffnung (6) unbe- dingt vermeiden. - Seite 72 Wartung 1D90V, 1D90W HINWEIS ▪ Der Druck darf 5 bar nicht überschreiten. ▪ Ein Abstand von ca. 150 mm zwischen Filterpatrone und Druckluftpistole ist einzuhalten. ▪ Die Filterpatrone darf nicht ausgewaschen oder ausgeklopft werden. ▪ Die geringste Beschädigung in den Bereichen Dichtfläche, Filterpapier und Filterpatrone schließt eine Wiederverwen-...
-
Seite 73: Störungen
1D90V, 1D90W Störungen Störungen Störungssuche und -beseitigung Allgemeine Fehlersuchhinweise Falls die nachfolgend aufgelisteten Störungsfälle abgearbeitet wurden, die Störung jedoch weiterhin besteht, wenden Sie sich bitte an Ihre nächste HATZ-Servicestation. Motor startet nicht oder nicht sofort, lässt sich aber mit dem Anlasser durchdrehen Mögliche Ursachen... - Seite 74 Störungen 1D90V, 1D90W Mögliche Ursachen Abhilfe Kapitel ▪ Zylinder- und/oder HATZ-Servicestation kontaktie- Kolbenringver- ren. schleiß. Bei Ausrüstung mit mechanischer Öldrucküberwachnung (Motor startet nicht) Mögliche Ursachen Abhilfe Kapitel Kein Öldruck. Ölstand kontrollieren. 7.6 Ölstand kon- trollieren, Seite Mechanische Öldrucküber- 7.3.1 Mechani- wachnung aktivieren.
- Seite 75 1D90V, 1D90W Störungen Anlasser schaltet nicht ein bzw. Motor wird nicht durchgedreht. Mögliche Ursachen Abhilfe Kapitel Unstimmigkeiten in der elektrischen Anlage: Batterie- und/oder an- Elektrische Anlage und deren 3.2.4 Elektrische dere Kabelverbindun- Komponenten überprüfen bzw. Anlage, Seite 18 gen falsch angeschlos- HATZ-Servicestation kontaktie- sen.
- Seite 76 Störungen 1D90V, 1D90W Mögliche Ursachen Abhilfe Kapitel Stoppsignal von Überwachungselementen, welche in Verbindung mit der elektrischen Abschaltautomatik (Option) stehen: ▪ Kein Öldruck. Ölstand kontrollieren. 7.6 Ölstand kon- trollieren, Seite ▪ Störungen am HATZ-Servicestation kontaktie- Wechselstromgene- ren. rator oder am Lade- stromkreis.
- Seite 77 1D90V, 1D90W Störungen Mögliche Ursachen Abhilfe Kapitel Mechanische Defekte. HATZ-Servicestation kontaktie- ren. Bei elektrischer Abschaltautomatik (Option) Mögliche Ursachen Abhilfe Kapitel Stoppsignal von Überwachungselementen für: ▪ Kein Öldruck. Ölstand kontrollieren. 7.6 Ölstand kon- trollieren, Seite ▪ Störungen am HATZ-Servicestation kontaktie- Wechselstromgene- ren.
- Seite 78 Störungen 1D90V, 1D90W Mögliche Ursachen Abhilfe Kapitel ▪ Luft im Kraftstoffsys- Kraftstoffsystem auf Lufteintritt tem. überprüfen. Entlüftungsventil überprüfen. Motor verliert an Leistung und Drehzahl, Auspuff raucht schwarz Mögliche Ursachen Abhilfe Kapitel Verschmutzte Luftfilter- Verschmutzungsgrad des Luft- 8.2.10 Trocken- anlage. filters prüfen, ggf. reinigen bzw.
-
Seite 79: Lagerung Und Entsorgung
1D90V, 1D90W Lagerung und Entsorgung Lagerung und Entsorgung 10.1 Lagerung des Geräts Sicherheitshinweise GEFAHR Lebensgefahr durch Einatmen von Abgasen. In geschlossenen oder schlecht belüfteten Räumen können die giftigen Motorabgase zu Bewusstlosigkeit und sogar zum Tode führen. ▪ Gerät niemals in geschlossenen oder schlecht belüfteten Räumen betreiben. - Seite 80 Lagerung und Entsorgung 1D90V, 1D90W Lagerung über einen längeren Zeitraum Folgende Einlagerungsmaßnahmen durchführen, wenn die Absicht besteht, das Gerät über längere Zeit (3-12 Monate) außer Betrieb zu nehmen: Schritt Tätigkeit Kraftstoffbehälter weitgehend entleeren und mit FAME*-freiem Kraftstoff befüllen. Motor einige Minuten betreiben, damit sich nur noch FAME*-freier Kraftstoff im Kraftstoffsystem befindet.
-
Seite 81: Entsorgung Des Geräts
1D90V, 1D90W Lagerung und Entsorgung Der fabrikneue Motor kann normalerweise bis zu 12 Monate gelagert wer- den. Bei sehr hoher Luftfeuchte und bei Meeresluft reicht der Schutz bis zu ca. 6 Monaten. Für Lagerzeiten von mehr als 12 Monaten wenden Sie sich bitte an die nächste HATZ-Servicestation. -
Seite 82: Einbauerklärung
Der Hersteller: Motorenfabrik Hatz GmbH & Co.KG Ernst-Hatz-Straße 16 D-94099 Ruhstorf a. d. Rott erklärt hiermit, dass die unvollständige Maschine: Produktbezeichnung: Hatz-Dieselmotor Typenbezeichnung und ab fortlaufender Serie Nr.: 1D41=09422; 1D42=13311; 1D42=15510; 1D42=17210; 1D42C=15710: 1D50=10920; 1D50=15610; 1D50=17310; 1D81=07327; 1D81=16627; 1D81=17127; 1D81=17927;... -
Seite 83: Erklärung Des Herstellers
1D90V, 1D90W Erklärung des Herstellers Erklärung des Herstellers Nachfolgende „Erklärung des Herstellers über die Einhaltung der Verord- nung (EU) 2016/1628“ gilt nur für Motoren mit einer Motorfamilienbezeich- nug gemäß Abschnitt 1.5 (siehe nächste Seite). Die zugehörige Motorfamilienbezeichnung ist auf dem Motor-Typenschild vermerkt (siehe Kapitel 4.2 Motor-Typenschild, Seite 22). - Seite 84 Erklärung des Herstellers 1D90V, 1D90W Anleitung HATZ...
