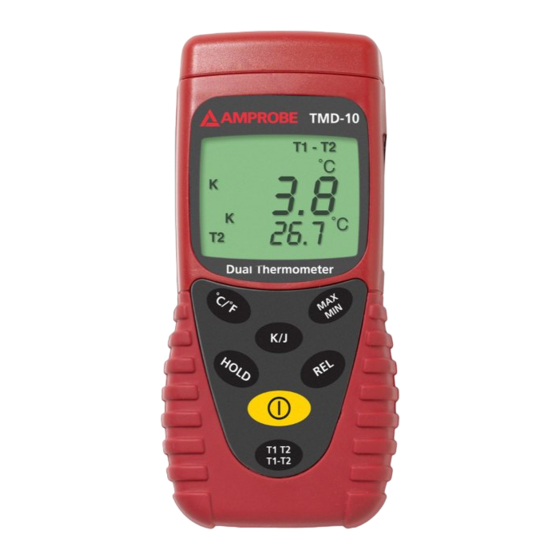

Amprobe TMD-10 Bedienungshandbuch
Dual-temperaturmessgerät
Verwandte Anleitungen für Amprobe TMD-10
Inhaltszusammenfassung für Amprobe TMD-10
- Seite 1 TMD-10 Dual Temperature Meter Users Manual • Mode d’emploi • Bedienungshandbuch • Manuale d’Uso • Manual de uso • Användarhandbok...
- Seite 22 TMD-10 Dual-Temperaturmessgerät Bedienungshandbuch TMD10_Rev001 © 2008 Amprobe Test Tools. Alle Rechte vorbehalten.
-
Seite 23: Beschränkte Gewährleistung Und Haftungsbeschränkung
Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe® Test Tools Service-Center (Adresse siehe nächste Seite) zur Reparatur oder zum Umtausch eingesendet werden. - Seite 24 24VC N MAX T1- T2 HOLD ▲ ▼ T1 T2 T1-T2 TMD-10 ➊ ➏ Thermoelementeingänge T1 T1 T2 / T1-T2 und T2 ➐ RELativ-Funktion OFS, Offset- ➋ LCD-Anzeige Thermoelement-Funktion ➌ ➑ Temperaturskalen °C / °F Thermoelementtypen K / J ➍...
- Seite 25 TMD-10 Dual-Temperaturmessgerät Symbole ......................25 Auspacken und Überprüfen ................25 Einführung ......................25 Bedienung ......................25 °C / °F ......................26 MAX, MIN, AVG ................... 26 K / J ........................ 26 HOLD ......................26 REL ........................ 26 T1 T2 / T1-T2 ....................27 Automatische Abschaltung (APO) ...............
-
Seite 26: Symbole
Handbuch Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. EINFÜHRUNg Das TMD-10 ist ein Temperaturmessgerät mit zwei Eingängen für die Verwendung mit Typ-K- oder Typ-J-Thermoelementen. bEDIENUNg Die Taste � drücken, um das Gerät ein- bzw. auszuschalten. -
Seite 27: C / °F
Die Taste drücken, um von Celsius (°C)- auf Fahrenheit (°F)-Temperatur- skala zu schalten. Diese Einstellung kann nicht verändert werden, wenn der HOLD-Modus aktiviert ist. Das TMD-10 speichert die Temperaturskala während des Abschaltvorgangs automatisch. MAX, MIN, AVg Die Taste drücken, um die Aufzeichnung der Niedrigst-, Höchst- und Mittelwerte aller Messwerte nach Aktivierung der Funktion zu beginnen. -
Seite 28: T1 T2 / T1-T2
Funktion zu deaktivieren. Automatische Abschaltung (APo) Um Batteriestrom zu sparen, schaltet sich das TMD-10 nach ungefähr 15 Minuten Inaktivität automatisch aus. Die Taste � drücken, um das TMD-10 einzuschalten. Nachdem das TDM-10 eingeschaltet ist, kann automatische Abschaltung (APO) durch Gedrückthalten der Taste für mehr als... -
Seite 29: Spezifikationen
SPEzIFIkATIoNEN Allgemein Anzeige: Doppelte fünfstellige LCD-Anzeige Überschreitungsanzeige: „OL” steht für positive Temperatur „-OL” steht für negative Temperatur Schwache Batterie: das Symbol „�“ erscheint, wenn die Batterie schwach ist Stromversorgung: Batterie 9-V-NEDA 1604, IEC 6F22, JIS 006P Batterielebensdauer: ungefähr 200 Stunden Automatische Ausschaltung: ungefähr 15 Minuten Umgebung: Innenverwendung, - Höhenlage: bis 2000 m Temperatur / Feuchtigkeit:... -
Seite 30: Wartung Und Reparatur
1. Das Messgerät ausschalten und die Batterieabdeckung aufschieben. Die Batterie durch eine NEDA Typ 1604 oder eine gleichwertige 9-V-Alkalibatterie ersetzen. Die Abdeckung wieder anbringen. 2. Die Batterie entfernen, wenn das TMD-10 längere Zeit nicht verwendet wird. OPEN Ersetzen der Batterie...
